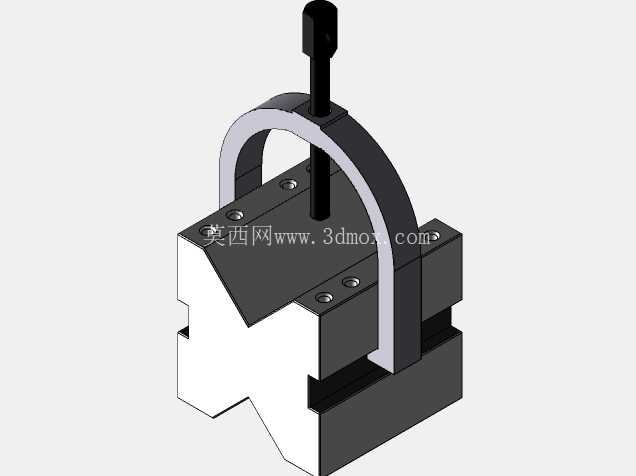

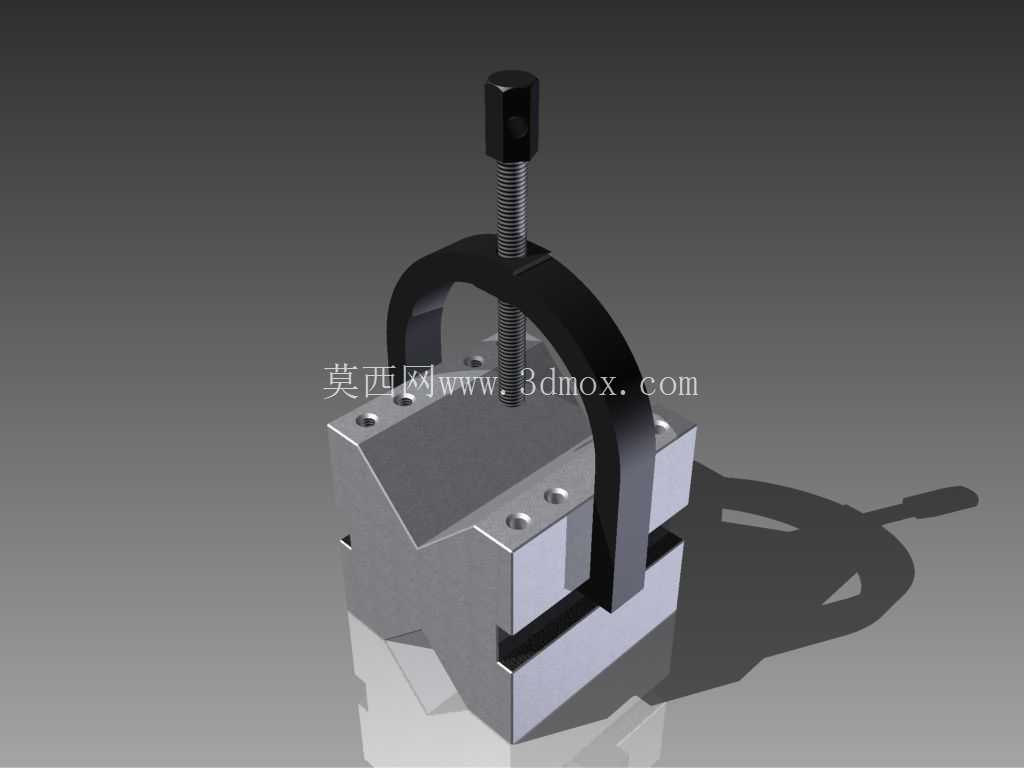

带压紧机构的小型V型夹持工装

在常规机加工、钳工装配以及零部件检测工序中，轴类、管类等圆形截面工件的装夹定位一直是影响作业效率与精度的关键环节，这款带弓形架压紧结构的小型V型块，正是针对小尺寸圆形库存件的快速装夹需求设计的定位工装。从实际应用场景来看，这类工装常布置在钳工台、小型钻床、台式磨床的作业工位上，也可作为三坐标测量、形位公差检测时的工件定位基座，适配直径范围在常规小型棒料、管件的装夹需求，不需要复杂的找正操作，就能快速实现工件的轴线定位。

从功能特性上看，V型块本体采用90度V型开口设计，这一角度是机械装夹中通用性最强的V型槽角度，能够适配一定直径区间内的圆形工件，V型面经过精加工处理，保证两个定位面的平面度与夹角精度，避免工件装夹后出现轴线偏移。配套的弓形压紧架跨装在V型块本体上方，顶部的压紧螺杆采用细牙螺纹设计，旋进过程中进给量小，压紧力可控，既可以保证工件装夹后不会在加工受力时出现窜动，也能避免压紧力过大导致薄壁管件、软质金属工件出现装夹变形。螺杆底端的压头做了平面防滑处理，接触工件时不会压伤工件表面，同时能提供足够的静摩擦力抵抗加工时的切削力。

在设计思路上，这款工装优先考虑了小型作业场景的使用便利性，整体结构没有多余的复杂部件，V型块本体两侧预留了安装孔位，既可以直接放置在工作台面上作为临时装夹工装使用，也可以通过螺栓穿过安装孔将整个V型块固定在机床工作台、工装平板上，满足需要稳定固定的加工场景需求。弓形架与V型块本体采用嵌入式配合结构，不需要额外的连接件就能快速拆装，当需要放置大直径工件超出弓形架跨距时，可以快速拆下弓形架，配合外部压板使用，拓展了工装的适配范围。

从安装边界与尺寸适配来看，这款V型块属于小型工装范畴，本体底座的长宽尺寸适配常规钳工工位的摆放空间，不会占用过多作业面积，V型槽的深度设计兼顾了小直径工件的承托稳定性与大直径工件的定位接触长度，当工件放置在V型槽内时，两个斜面与工件外圆形成稳定的两点接触，配合顶部的压紧力，形成完全约束的定位状态，限制工件除绕自身轴线转动外的五个自由度，对于需要进行轴向加工的工序，还可以配合V型块端面的定位挡块实现轴向位置固定，满足钻孔、铣扁、端面打磨等工序的定位要求。

在实际使用过程中，这类V型块的维护成本极低，本体采用耐磨钢材制作，长期使用后V型面出现磨损时，只需重新磨削V型定位面即可恢复精度，压紧螺杆与弓形架的配合螺纹定期涂抹润滑脂就能保证旋动顺畅，不会出现卡滞问题。相比普通的无压紧结构V型块，这款带一体式压紧架的设计省去了每次装夹都需要寻找外部压板、调整压紧位置的步骤，单人即可快速完成工件装夹，尤其适合小批量圆形零件的加工作业、维修工位的零件拆装固定以及教学实训场景的工装演示，能够有效减少装夹辅助时间，提升作业效率，同时统一的装夹定位基准也能保证同批次工件的加工一致性，降低因装夹偏差导致的零件报废率。
