KURT D688机用平口钳结构设计

在铣削、磨削、数控加工等常规机加工场景中，机用虎钳是机床工作台面上最基础也最高频使用的通用夹具，承担着工件定位、夹紧的核心作用，其结构可靠性直接影响加工过程的稳定性与最终工件的尺寸精度。这款KURT D688虎钳的结构设计，完全围绕机加工现场的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都服务于装夹刚性、操作便捷性与长期使用的耐用性。

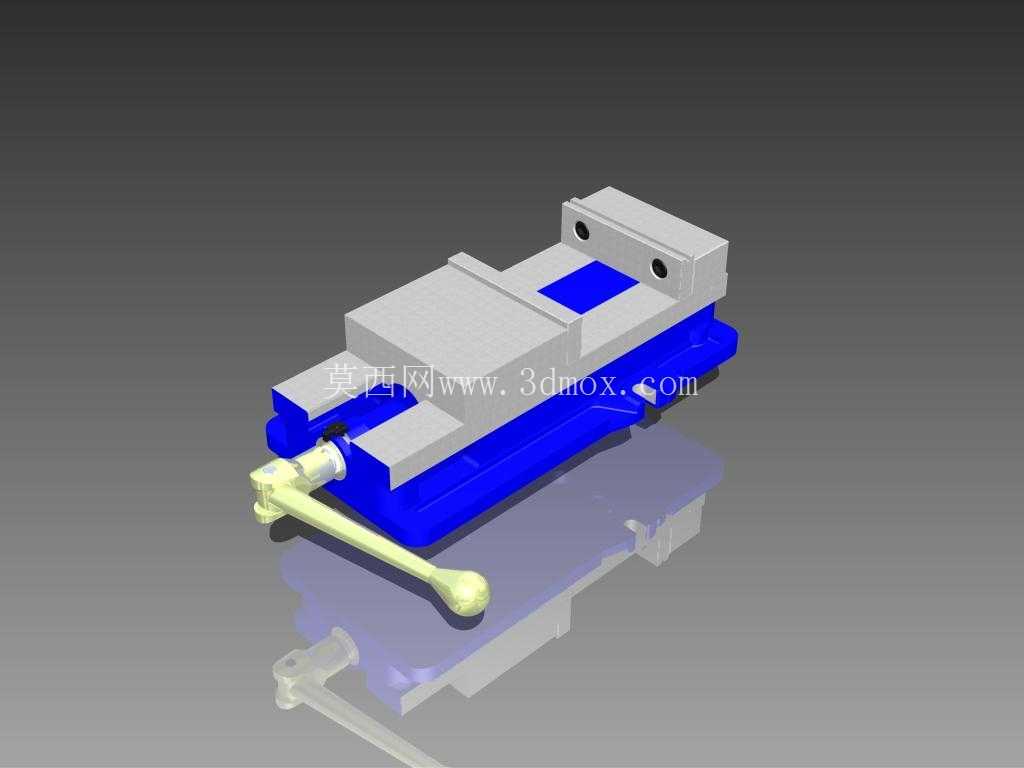

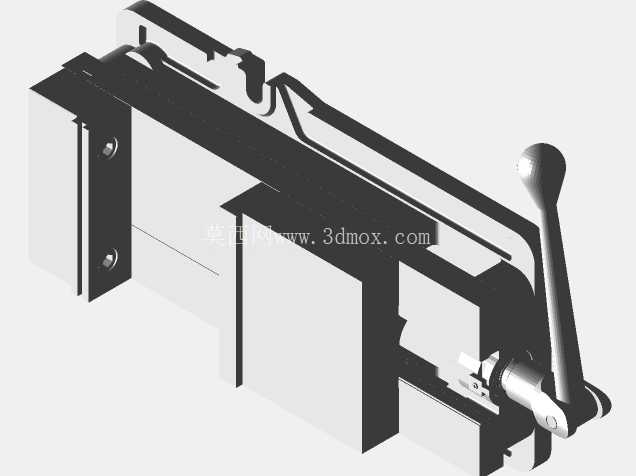

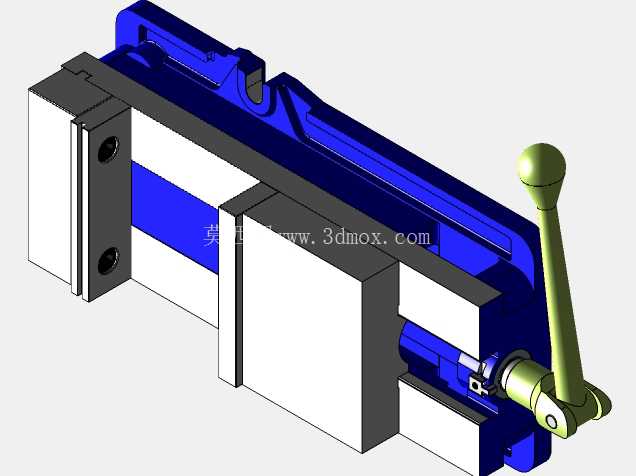

从功能特性来看，该虎钳采用固定钳身搭配活动钳口的经典结构，底部设置有与机床工作台T型槽匹配的安装凸台与螺栓过孔，安装时可通过T型螺栓快速完成在工作台面的定位固定，安装边界可适配多数中小型立式加工中心、普通铣床、平面磨床的工作台T型槽间距，无需额外制作过渡转接板即可直接装夹使用。钳身主体采用高刚性的箱型结构设计，内部设置有加强筋结构，可承受大切削量加工时的切削反力，避免装夹受力后钳身出现微变形导致工件移位。传动部分采用丝杠副传动结构，操作手柄与丝杠直连，转动手柄即可带动活动钳口沿钳身导轨做直线往复运动，实现钳口的开合动作，丝杠的导程设计兼顾了夹紧行程的调节效率与夹紧力的输出，操作人员无需借助加力杆即可输出足够的夹紧力，同时可避免夹紧力过大导致工件或钳口变形。

钳口部分采用可更换式设计，钳口工作面上加工有交叉防滑齿纹，可增大与工件接触面的摩擦力，防止加工过程中工件出现打滑移位，当钳口齿纹磨损后，可直接松开固定螺栓更换新的钳口板，无需整体更换钳身，大幅降低长期使用的维护成本。活动钳口与钳身导轨的配合面经过精密加工，配合间隙控制在合理范围内，既保证活动钳口滑动顺畅无卡滞，又能避免间隙过大导致装夹时钳口上翘，影响工件的定位精度。丝杠尾部设置有轴向限位结构，可防止丝杠在开合过程中出现轴向窜动，保证活动钳口的运动精度，同时在钳身的对应位置设置有防尘结构，可阻挡加工过程中产生的切屑、切削液进入丝杠传动副，减少传动部件的磨损，延长设备的使用寿命。

从实际应用场景出发，这款虎钳可装夹各类规则形状的金属、非金属工件，配合专用钳口夹板也可实现异形工件、薄壁工件的装夹，在单件小批量加工、工装调试、刀具路径验证等场景中都能发挥作用。在进行三维建模时，需要重点关注钳身导轨与活动钳口的配合公差、丝杠与螺母副的传动间隙、钳口工作面与安装基准面的平行度、垂直度等形位公差要求，这些参数直接决定了虎钳装夹后工件的定位精度，若建模时忽略这些配合关系，后续生成的工程图将无法指导实际生产，也无法用于装配干涉检查与运动仿真。

在MasterCAM等加工编程软件中调用该虎钳模型时，可将其作为工装环境的一部分，在编程阶段就模拟刀具与虎钳、工作台的相对位置，提前预判加工过程中是否会出现撞刀风险，同时可验证刀具路径的合理性，减少现场试切的时间成本与材料损耗。建模过程中，所有活动部件的运动行程都严格按照实际产品的参数设置，活动钳口的最大开合距离、钳口深度、整体安装高度等尺寸都符合机加工现场的实际使用需求，安装孔的位置、尺寸也与标准机床工作台的T型槽参数匹配，确保模型导入各类编程、仿真软件后可直接使用，无需额外调整尺寸参数。

不同于简易的木工虎钳或手持虎钳，机用虎钳的设计核心是刚性与精度，这款虎钳的整体结构没有多余的外露部件，所有传动部件都做了相应的防护处理，可适应机加工现场多切屑、多切削液的恶劣工作环境，长期使用后仍能保持稳定的装夹精度。钳身的边角位置都做了倒角处理，避免安装、操作过程中尖锐边角划伤操作人员，操作手柄的长度经过力学优化，操作人员施加正常的握力即可达到足够的夹紧力，符合人机工程学要求，长时间操作也不易产生疲劳。
