1.5英寸孔5英寸行程紧凑型气动气缸

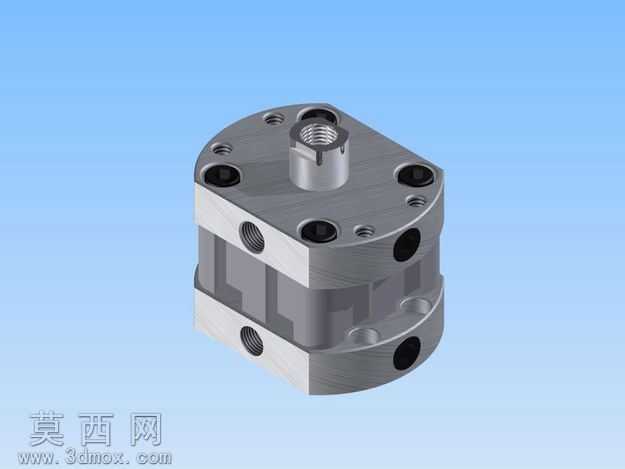

本模型为紧凑型薄型气动气缸，采用三维参数化建模方式完成整体结构设计，建模过程严格遵循气动元件的通用设计规范，对缸体、端盖、活塞、气口、安装孔等所有结构特征进行了1:1等比例还原，保证各部件的装配间隙与实际工业产品的公差要求一致。模型渲染阶段采用金属材质组进行质感表现，缸体主体赋予哑光铝合金材质，还原工业铝件经表面氧化处理后的细腻磨砂质感，端盖紧固螺丝赋予发黑高强度合金钢材质，模拟紧固件经表面发黑处理后的深灰金属光泽，顶部活塞杆接口处赋予黄铜镀镍材质，还原气路接口的金属亮面质感，渲染背景采用浅天蓝色渐变，突出气缸主体的结构轮廓与金属材质层次。结构设计上，该气缸采用方形薄型缸体布局，相比标准圆形气缸大幅缩减轴向安装尺寸，适合安装空间受限的自动化工位使用；缸体上下端盖通过内六角螺栓与中间缸筒紧固连接，结合面设置密封槽结构预留密封件安装位，保证气缸工作腔的气密性；缸体侧面布置多组标准内螺纹气口，可根据实际安装方向选择不同气口完成气路连接，适配多种安装工况；端盖表面预留多组安装螺纹孔与定位销孔，可直接完成法兰式安装，无需额外安装附件；顶部活塞杆采用内螺纹连接接口，可搭配不同规格的连接接头与负载完成连接，适配多种执行端的安装需求。设计思路上，该气缸针对工业自动化场景中的短行程往复驱动需求开发，重点优化了整体安装尺寸，在保证输出推力满足工况要求的前提下尽可能压缩缸体体积，同时兼顾多方向安装的通用性，可广泛应用于机械手末端夹具、自动化生产线定位、小型工件夹紧等工位，模型完整还原了产品的所有装配特征与安装接口，可直接用于自动化设备的整机装配干涉检查、气路布局模拟、工位动作仿真等设计环节，为气动系统的整体设计提供准确的三维模型参考。
