食品物料分流转运接料斗结构设计

　　在食品加工连续生产线的工序衔接段，这类接料转运料斗是衔接前后工序物料流转的核心过渡部件，很多散料、颗粒状、小块状食品原料在完成前一道加工工序后，无法直接进入下一道处理设备，往往存在设备产能差、进料位置不匹配、多线来料汇总的需求，这时候就需要这类料斗完成暂存、导流、均匀分料的作用，避免物料直接掉落产生飞溅、堆积堵料的问题。

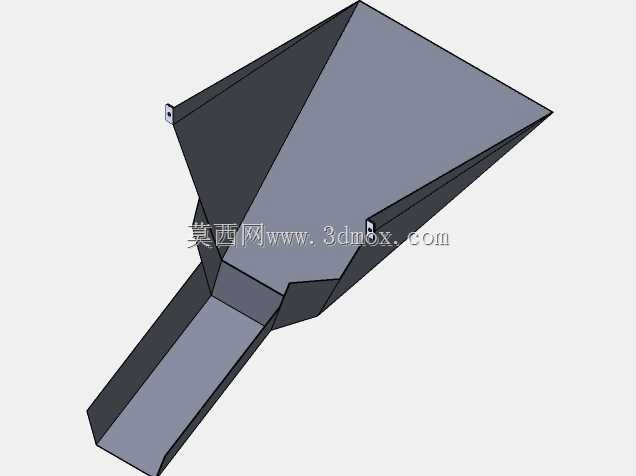

　　从结构设计逻辑来看，整个料斗采用上宽下窄的渐变收缩结构，上部的大尺寸敞口设计，首先是为了覆盖前序设备的出料范围，不管是振动筛出料、传送带落料还是加工腔体直接排料，大敞口都能完全承接下落的物料，不会出现物料撒漏到设备外部的情况，敞口边缘做了小幅度的外翻折边，一方面是提升敞口位置的结构刚度，避免薄板材焊接后出现边缘变形，另一方面折边位置可以作为安装固定的基准面，通过螺栓或者快拆卡扣和前序设备的出料端进行连接，安装时只需要保证折边面和前序出料法兰面贴合，就能保证接料位置的密封性，避免粉尘类物料从接缝处溢出。

　　料斗的腔体收缩段没有采用单一的斜面直缩设计，而是做了多面斜度的差异化设计，靠近出料溜槽的一侧斜度更缓，相对的另一侧斜度更大，这种非对称的斜度设计是为了控制物料的下落速度，让物料在腔体内不会直接垂直砸落到出料口，而是沿着缓斜面逐步滑向出料溜槽，减少物料下落的冲击力，对于脆性的食品物料来说，能大幅降低跌落产生的碎料率，同时非对称的流道设计也能避免物料在腔体内出现结拱堵料的问题，不同角度的斜面让物料在下滑过程中产生自然的扰动，不会在某一个斜面形成稳定的堆积角。

　　下部延伸的长条形出料溜槽，是整个料斗的导流输出部分，溜槽的截面尺寸是根据下序设备的进料口宽度匹配设计的，长度方向的延伸可以直接伸入到下序设备的进料腔体内部，不需要额外加装过渡连接管，溜槽的两侧做了向上的折边，形成类似浅槽的结构，避免物料在溜槽上滑动的时候从两侧洒落，溜槽的倾斜角度经过计算，刚好大于常见食品散料的安息角，保证物料可以依靠自身重力顺利下滑，不需要额外加装振动辅助装置，同时角度也不会过陡导致物料下滑速度过快，在下序设备进料口产生冲击飞溅。

　　料斗侧壁上预留的两个安装固定孔，是用于料斗整体的安装挂载，孔位做了翻边处理，提升安装位置的受力强度，避免长期挂载后板材出现孔位撕裂的问题，安装时可以通过这两个孔位将料斗挂载在设备机架的安装支架上，配合上部敞口的折边固定，形成上下两点的固定结构，整个料斗的安装稳定性更好，即使物料满载的情况下也不会出现倾斜移位。

　　从安装边界尺寸来看，上部敞口的对角线尺寸需要匹配前序设备的出料覆盖范围，一般来说敞口的边缘要比前序出料口的最大落料范围宽出50mm以上，保证所有下落物料都能进入料斗内部，料斗的整体高度需要根据前后工序设备的高度差进行匹配，保证下部溜槽的出料口位置刚好对准下序设备的进料中心，溜槽的伸出长度不能超过下序设备进料口的内部深度，避免和下序设备的内部运动部件产生干涉。

　　在实际应用场景中，这类料斗除了用于食品加工生产线，也可以用于其他散状物料的工序过渡，比如塑料粒子加工、粮食分选、小型五金零件的工序转运，只需要根据物料的特性调整腔体的斜度和溜槽的截面尺寸即可，整个料斗采用薄壁板材焊接成型，结构重量轻，内部没有多余的凸起结构，不会出现物料残留的卫生死角，对于食品加工场景来说，光滑的内壁也方便日常的清洁冲洗，符合食品加工设备的卫生设计要求。

　　设计这类料斗的时候，首先要核算物料的堆积密度，确定料斗的有效容积，一般有效容积要能容纳前序设备3-5分钟的出料量，这样当前后工序出现短暂的产能波动时，料斗的暂存能力可以起到缓冲作用，不会出现物料溢出或者下序设备空转的问题，其次要根据物料的安息角确定各个斜面的倾斜角度，保证所有斜面的角度都比物料安息角大3-5度，避免物料在斜面上堆积残留，另外还要考虑料斗的材质选择，接触食品的部位需要采用符合食品接触要求的板材，焊接位置要做打磨抛光处理，避免焊缝位置藏污纳垢。
