中空制品成型用吹塑模具结构设计

这套吹塑模具主要面向日用中空塑料制品、小型包装容器的批量成型生产场景，适配常规挤出吹塑成型设备的安装接口，可直接搭载在对应吨位的吹塑机上完成型坯吹胀、冷却定型、开模取件的全流程作业。从实际生产适配性来看，模具整体采用模架一体式结构设计，定模与动模的合模导向依靠四角布置的导柱孔完成定位，合模过程中可自动修正微小的装配偏差，避免合模错位导致的制品飞边过厚、分型面错位等常见成型缺陷。

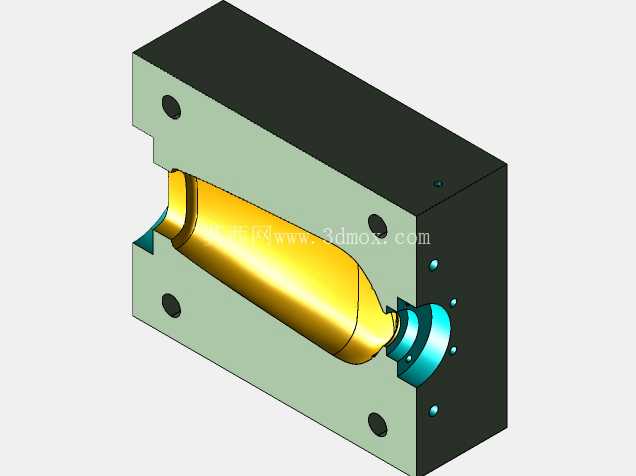

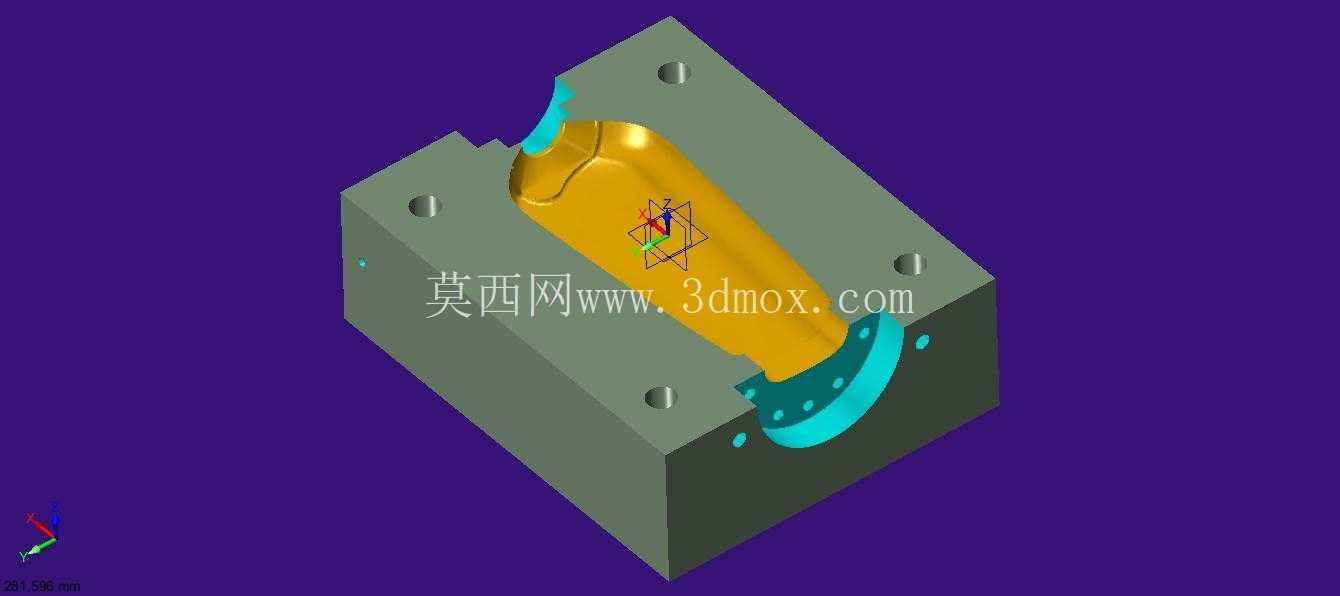

型腔部分完全贴合目标中空制品的外轮廓曲面，针对吹塑过程中型坯吹胀时的材料流动特性，在型腔曲面的转角位置做了平滑的圆弧过渡处理，避免吹胀过程中局部应力集中导致的制品壁厚不均、转角处缺料等问题。在型腔靠近瓶口的位置，单独设置了余料切除的配合刀口，合模时可自动截断型坯余料，减少后续人工修剪的工序工作量。冷却水道的布置沿着型腔轮廓走向排布，保证型腔各个区域的冷却速率均匀，避免制品因冷却不均出现收缩变形、表面缩痕等质量问题，冷却回路的接口采用标准水嘴规格，可直接对接车间常规的冷却水循环系统，无需额外做转接配件。

模具的安装边界完全适配常规吹塑机的模板安装尺寸，模架背部设置了标准的T型槽安装位，可直接通过压块固定在设备模板上，不需要额外加工转接板。开模行程的设计预留了足够的取件空间，制品成型后开模时顶出机构可平稳将制品从型腔中推出，顶出力的作用点布置在制品刚度较好的贴合位置，避免顶出过程中导致制品表面出现顶白、变形等缺陷。

从设计逻辑层面，这套模具优先考虑了量产过程中的稳定性与易维护性，分型面的选择沿着制品的最大轮廓线布置，既方便开模取件，也能减少合模时的溢料概率。模具的易磨损部位，比如导向孔、刀口位置都做了局部的硬化处理，可承受长时间批量生产的磨损，日常维护时只需要定期检查导向部位的润滑情况、清理型腔表面的残留料屑即可，不需要频繁拆解模架做整体检修。针对吹塑过程中需要的排气需求，在型腔的末端困气位置设置了微小的排气槽，排气槽的深度控制在不溢料的范围内，可快速排走型坯吹胀时型腔内的空气，避免制品表面出现气泡、缺料、表面哑光等成型缺陷。

在实际生产适配中，这套模具可适配常见的PE、PP等常用吹塑材料的成型工艺参数，型腔表面的抛光等级可根据制品的表面需求做调整，如果生产透明类制品可将型腔抛光至镜面等级，如果生产带磨砂质感的制品可直接在型腔表面做对应的蚀纹处理，不需要改动模架的整体结构。模具的浇注口（吹胀进气口）位置设置在制品的瓶口中心位置，进气杆的配合间隙做了精准控制，既保证进气顺畅，也避免进气过程中出现漏气导致的吹胀压力不足问题。合模时的锁模力受力点均匀分布在模架的各个受力位置，避免长时间生产后模架出现受力变形，影响模具的合模精度与使用寿命。
