汽车燃油箱螺纹密封盖注塑模具结构

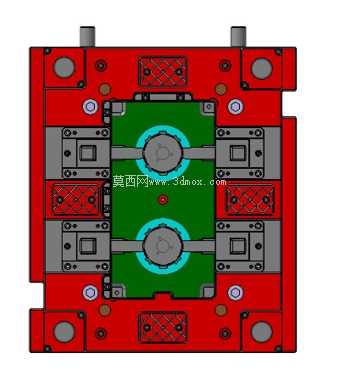

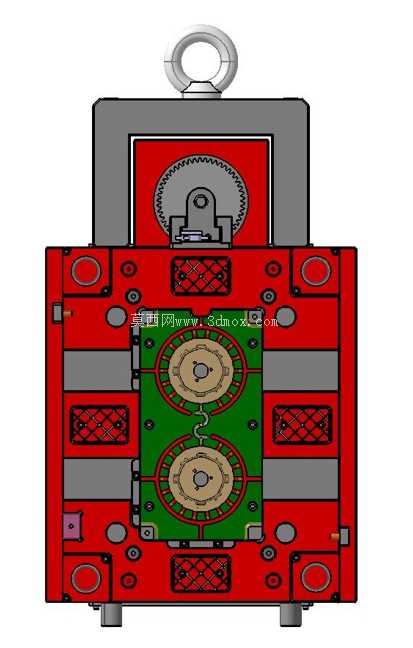

这套模具对应的成型制品是汽车燃油系统的螺纹油箱盖，日常装车后直接暴露在燃油蒸汽、行车振动、温度交变的复杂工况下，对密封可靠性、装配便捷性、长期耐老化性能都有明确的工程要求。从模具整体布局来看，采用的是1模2腔平衡式浇注结构，分流道沿两腔中心对称布置，能保证熔融塑料在充模阶段同时到达两个型腔，避免因填充速度差导致的制品飞边、缺胶、内应力不均问题，适配量产阶段的节拍稳定性要求，减少后续成型参数调试的工作量。

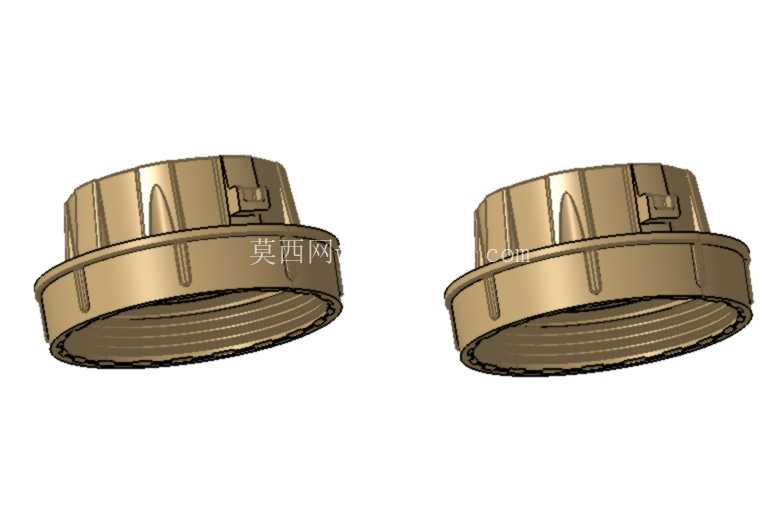

制品核心的连接结构是18毫米内螺纹，这部分直接决定油箱盖和油箱加注口的连接强度与密封性能，模具对应位置采用了高精度镶件结构，螺纹牙型的加工公差控制在微米级，避免脱模时出现牙型拉伤、缺料，保证成型后的螺纹能和标准加注口顺畅旋合，不需要二次攻丝加工。除了螺纹连接位，制品本体还设计了两处底切结构，用来增强盖体和加注口配合时的径向抱紧力，避免车辆行驶过程中因振动出现松脱、渗油问题，模具针对这两处底切采用了内侧抽芯结构，开模过程中抽芯动作和顶出动作按预设时序配合，不会出现顶白、拉伤制品表面的问题。

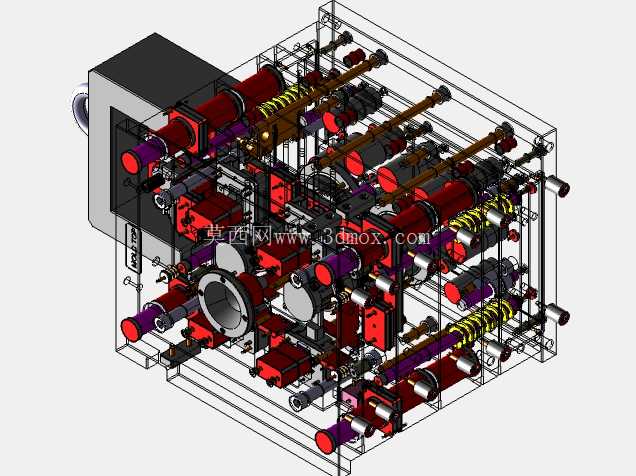

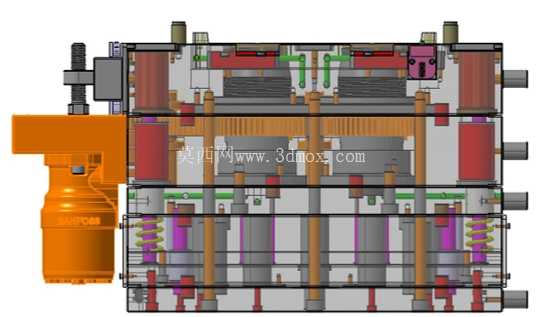

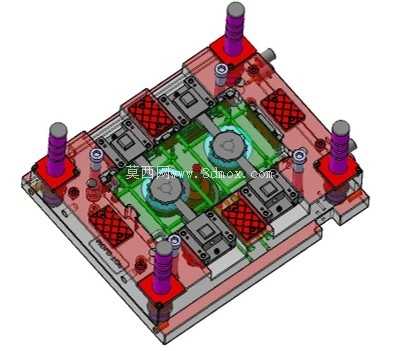

从模具的模架结构来看，定模侧布置了型腔镶件与浇注系统，动模侧设置了型芯、抽芯机构与顶出组件，导柱导套采用对称布置的高精度配合结构，合模时的重复定位精度能满足长期量产的磨损余量要求，避免长期生产后出现分型面错位飞边。模仁周边均匀布置了冷却水路，靠近螺纹成型位和底切抽芯位的水路做了避空处理，保证冷却效率的同时不干涉抽芯与顶出动作，成型周期内模温均匀性控制在±5℃以内，减少制品因冷却不均产生的翘曲变形，保证盖体端面的平面度满足密封要求，装配后不会因为端面不平出现渗漏。

这套模具成型的油箱盖制品，安装边界完全匹配主流乘用车的燃油加注口尺寸，除了核心的螺纹连接结构，盖体内侧还预留了密封垫片的安装卡槽，装配时可以直接卡入耐油橡胶垫片，不需要额外涂胶密封，提升总装环节的装配效率。制品外侧设计了防滑纹理结构，方便用户手动旋合开启，模具对应纹理位置做了精准的蚀纹处理，成型后不需要后续表面加工就能直接达到设计的防滑效果与外观要求。

在模具的结构细节上，分型面沿制品最大轮廓线设置，封胶位做了足够宽度的挤压边，避免长期生产后封胶位塌陷产生飞边，减少后续去飞边的人工工作量。顶出机构采用顶杆+顶块的组合顶出方式，顶出力均匀分布在制品的加强筋与边缘位置，避免顶出时制品变形，尤其是螺纹部位不会因为顶出力不均出现牙型错位。排气槽开设在型腔最后填充的边缘位置，深度控制在塑料溢边值以下，既能顺畅排出型腔内的空气，避免制品出现烧焦、气泡缺陷，也不会产生飞边影响制品外观。

实际量产适配时，这套模具可以安装在常规吨位的卧式注塑机上，模架的安装孔、定位圈尺寸都符合通用注塑机的安装标准，不需要额外定制安装附件。成型过程中，熔融塑料通过主流道进入分流道，经点浇口注入型腔，点浇口位置设置在制品中心非外观面，浇口残留痕迹小，不需要后续修剪处理就能满足外观要求。开模时先从定模侧拉开，完成点浇口的自动切断，之后动模侧继续后移，触发内侧抽芯机构完成底切位置的抽芯动作，最后顶出机构动作，将成型好的油箱盖从动模型芯上平稳顶出，整个动作流程连贯，不需要人工辅助取件，适配自动化量产的流水线作业要求。

针对汽车零部件的耐燃油要求，这套模具成型的制品可以适配耐燃油改性塑料原料，模仁的抛光等级达到镜面要求，避免原料在充模过程中出现滞留、降解，保证制品的材料性能满足长期接触燃油的使用要求，不会出现开裂、溶胀、密封失效的问题。模具的易损镶件都采用了快拆结构，量产过程中如果出现磨损，可以快速更换镶件，不需要整套模具拆模维修，减少停机维护的时间成本，适配汽车零部件大批量稳定生产的需求。
