混合器下半部分注塑成型结构设计

　　该部件属于流体混合设备的核心承载下半段结构，日常应用在小型物料混合设备的腔体下部，承担混合腔底部密封、内部转动组件定位、介质导流的多重作用，日常工况下需要耐受混合过程中介质的持续冲刷、温度波动带来的形变影响，同时要和上半部分腔体完成精准对位装配，保证混合过程无泄漏、无卡滞。从结构尺寸来看，该部件X向总长度205毫米，Y向总宽度190毫米，Z向总高度125毫米，整体壁厚均匀控制在2.5毫米，这个壁厚取值是兼顾注塑填充效率、结构刚性和材料成本的平衡结果——过薄会导致填充末端缺胶、结构强度不足，过厚则容易出现表面缩痕、内部气孔，同时拉长成型周期。

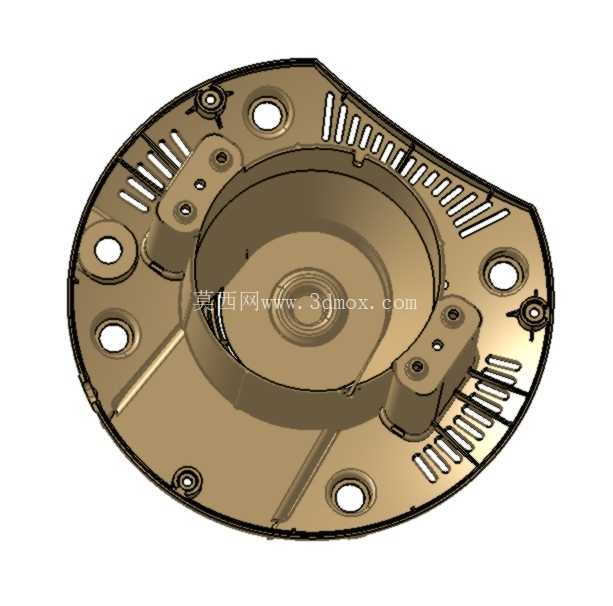

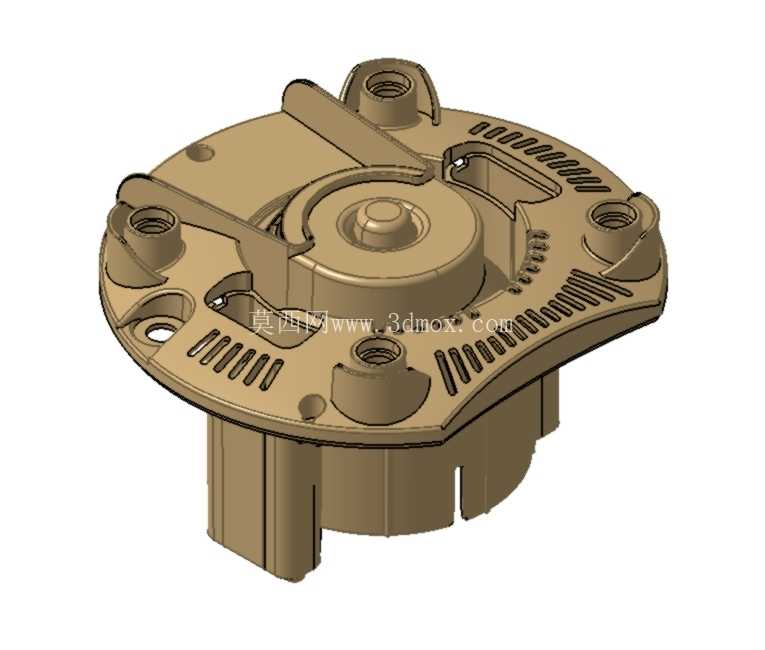

　　部件上分布的三处带螺纹孔的安装柱，是用于和上半部分腔体通过螺栓锁紧，安装柱的根部做了均匀的圆角过渡，避免注塑时应力集中导致的开裂，同时柱身周边设计了加强筋连接到主体侧壁，提升螺栓锁紧时的抗扭能力，避免装配时柱体断裂。边缘分布的格栅状开槽结构，一方面是用于混合过程中的介质导流，让混合腔内的物料在转动过程中通过格栅形成紊流，提升混合均匀度，另一方面格栅结构也能减少部件整体的材料用量，同时在成型过程中减少局部壁厚堆积，避免缩痕产生。部件下部的筒状延伸段，是用于对接驱动组件的连接位，筒壁上开设的缺口是用于驱动轴的定位键穿过，保证转动扭矩的稳定传递，筒壁的厚度和主体壁厚保持一致，避免厚薄差异导致的注塑填充缺陷。

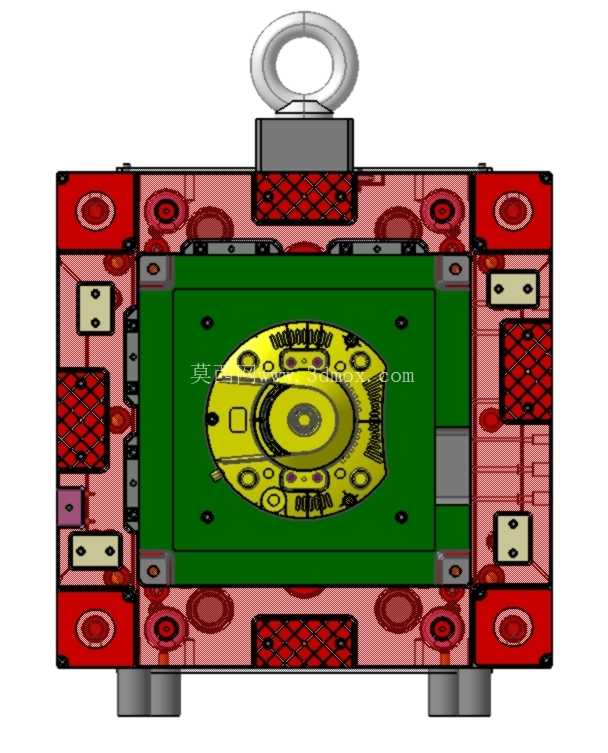

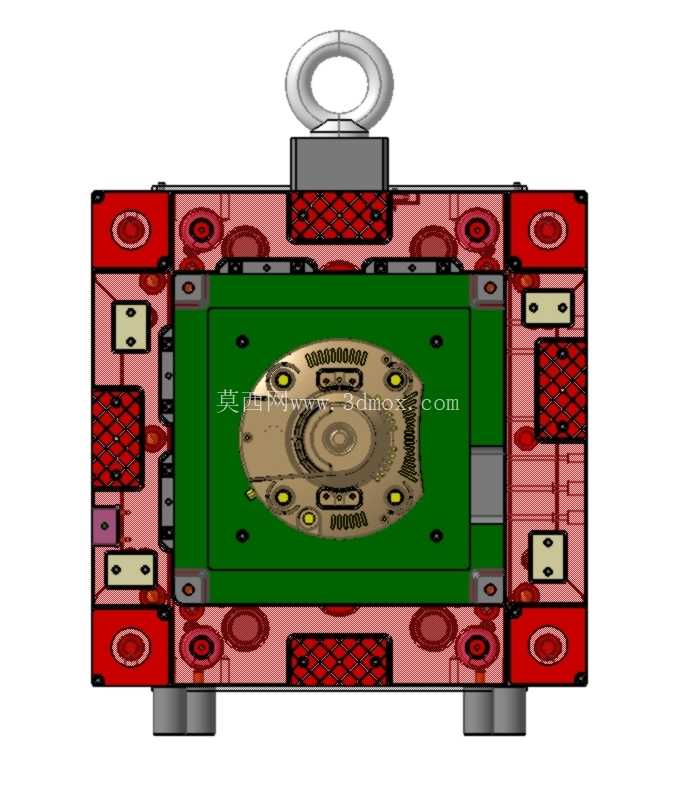

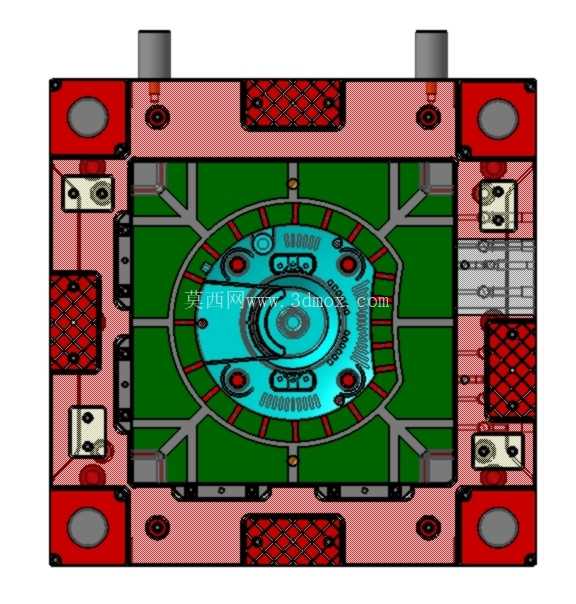

　　设计过程中重点考虑了带嵌件注塑的成型可行性，嵌件的定位结构在模具内需要做精准的定位销配合，避免注塑过程中嵌件偏移导致的零件报废，同时嵌件周边的胶位厚度做了均匀化处理，避免冷却速率不一致导致的嵌件周围应力开裂。脱模结构的设计上，针对格栅这类多筋位的结构，采用了分布均匀的顶针布局，顶针位置选在筋位和侧壁的交接处，保证顶出力均匀分布，避免顶出过程中零件变形、顶白，同时顶针的排布避开了外观面和密封配合面，保证后续装配的密封性能。

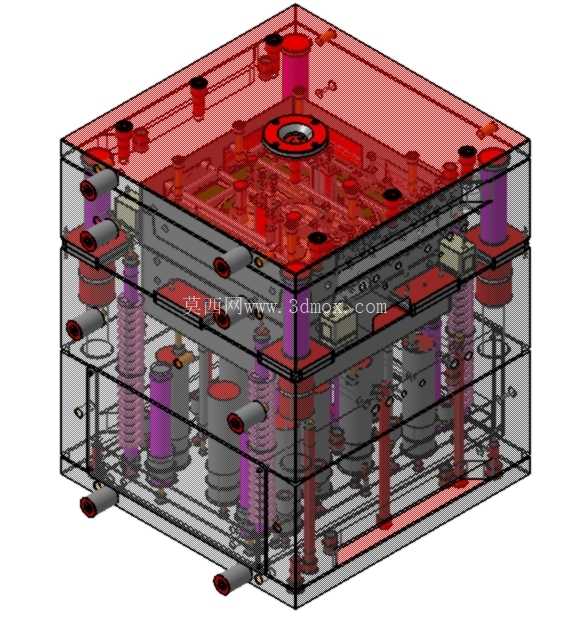

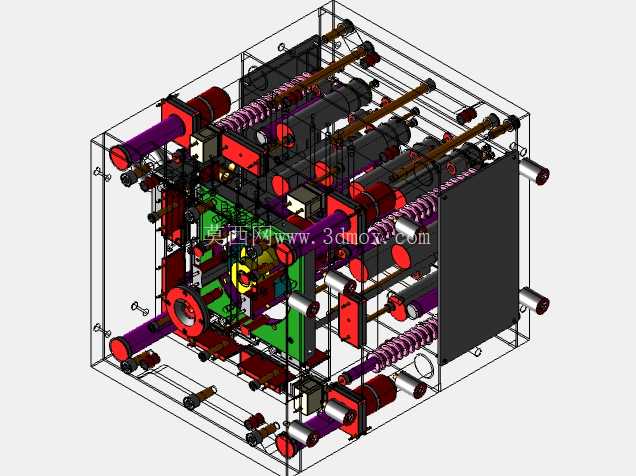

　　冷却系统的布局围绕嵌件安装位、厚壁交接处做了随形水路设计，让整个零件的冷却速率保持一致，减少成型后的翘曲变形，保证零件的平面度和尺寸精度，尤其是安装柱的位置度、筒状段的同轴度，这些尺寸直接影响后续和其他组件的装配适配性。零件的所有转角位置都做了平滑的圆角过渡，没有尖锐的直角结构，一方面是减少注塑过程中的应力集中，提升零件的结构强度，另一方面也能让熔融塑料在型腔内的流动更顺畅，减少填充阻力，避免困气、缺胶等成型缺陷。密封配合面的位置做了平整度的强化设计，该区域没有设置任何顶针、浇口残留的结构，保证装配后密封面的贴合度，避免混合过程中出现介质泄漏的问题。从建模逻辑来看，先搭建整体的外轮廓基准面，确定安装柱、筒状段、格栅结构的相对位置，再通过抽壳得到均匀的基础壁厚，之后逐一添加安装柱、加强筋、格栅、定位缺口等细节结构，所有特征的拔模角度统一按照脱模方向做了匹配，避免倒扣结构导致的脱模卡滞，对于格栅这类密集小特征，做了均匀的壁厚校验，确保没有局部胶位过厚的区域。
