带特殊顶出结构的薄环注塑模具设计

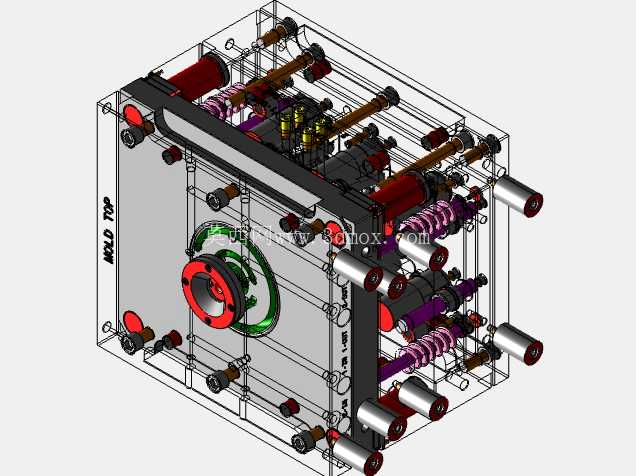

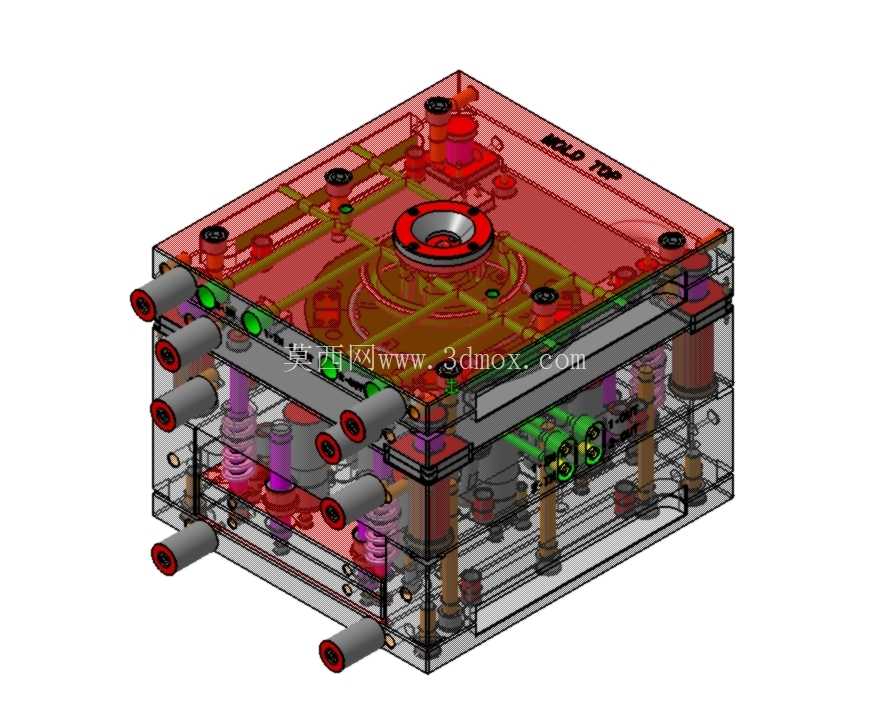

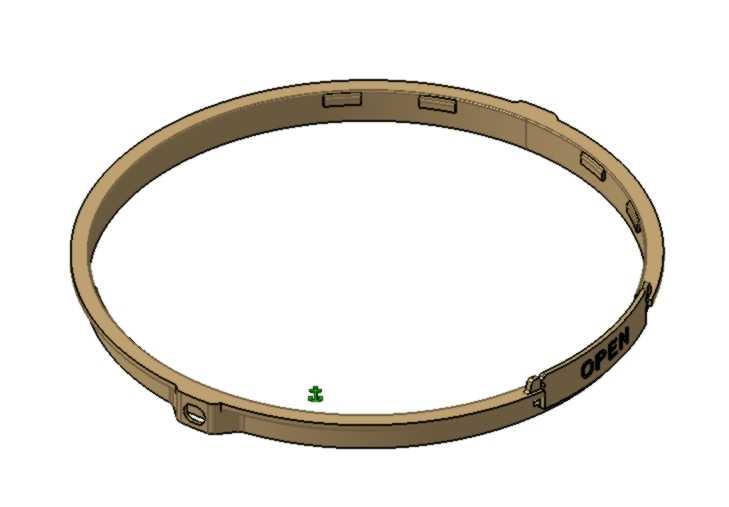

　　在薄壁环形塑料件的量产场景中，常规顶出结构始终面临顶出力分布不均、顶针接触面积不足导致的塑件顶白、变形甚至顶穿问题，这类问题在壁厚小于1.5mm的环形塑件生产中尤为突出，很多车间在试模阶段往往要反复调整顶针位置、增加顶针数量，不仅拖慢项目进度，还会因为顶针痕迹过重影响塑件外观质量，无法满足装配精度要求。这套模具的核心设计逻辑就是围绕薄环塑件的顶出痛点展开，没有沿用常规的均匀布顶针思路，而是针对环形件的受力特性重构了顶出系统。从整体结构来看，模具采用标准模架布局，整体安装边界符合常用注塑机的装模尺寸要求，码模槽位置、定位圈尺寸、浇口套规格都适配主流卧式注塑机的安装参数，不需要额外改装即可上机试模。

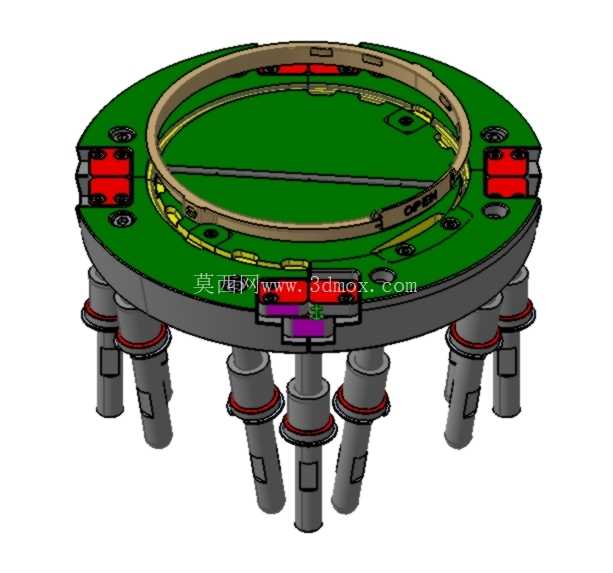

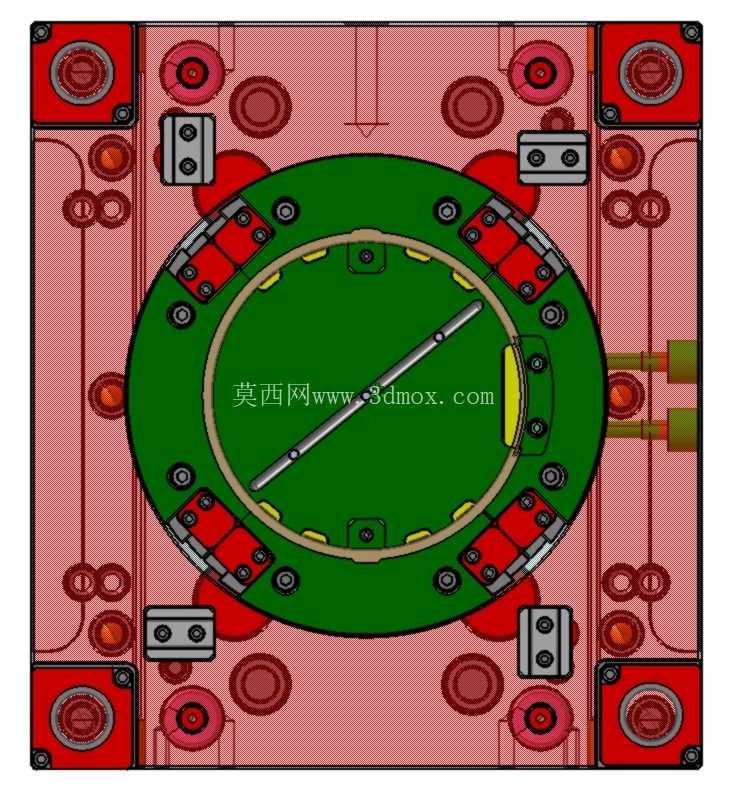

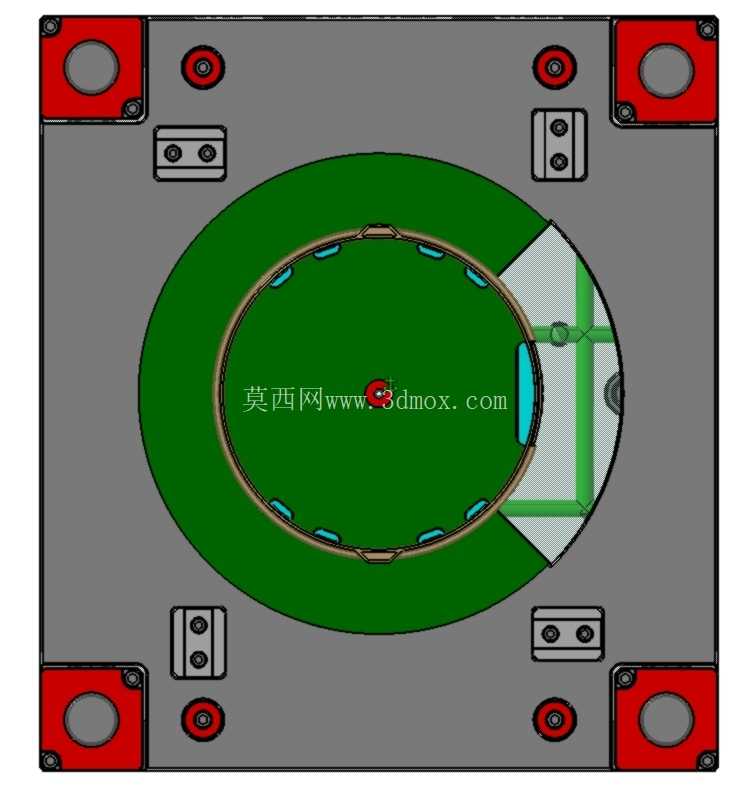

　　浇注系统采用中心进胶的方式，熔融塑料从浇口套进入后通过流道均匀填充环形型腔，填充过程中可以有效减少熔接痕的产生，保证环形塑件的圆周方向强度一致。冷却系统采用多层回路布局，定模侧围绕型腔设置环形冷却水道，动模侧在型芯内部设置隔水片式冷却回路，保证塑件圆周方向冷却速率一致，避免因为冷却不均导致的收缩变形，减少后续矫形工序的工作量。核心的特殊顶出系统采用了组合式顶出结构，没有单纯依靠圆顶针施力，而是在环形塑件的内圈位置设置了环形顶出块，配合周边分布的辅助顶针，将顶出力均匀分散在塑件的整个内圈端面，大幅降低单位面积的顶出压强，从根源上避免顶白、顶穿缺陷。

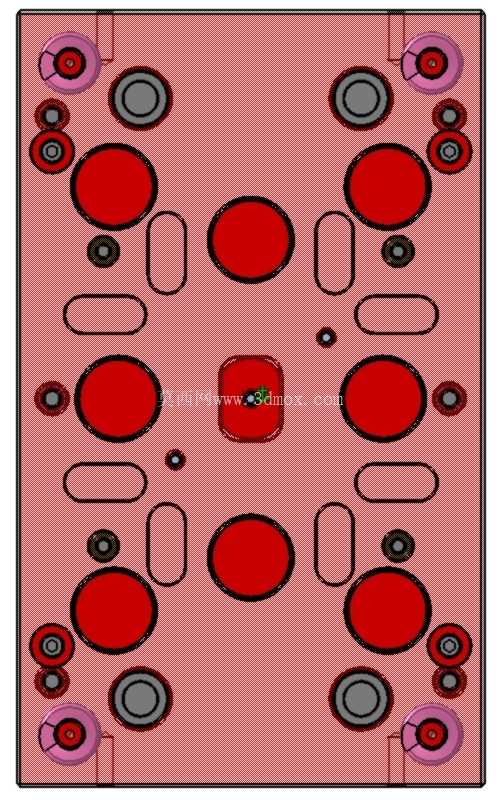

　　顶出过程中，环形顶出块与辅助顶针保持同步运动，顶出行程经过精确计算，既可以保证塑件完全脱离型芯，又不会因为顶出行程过大导致顶出机构与模具其他部件发生干涉。导向系统采用标准导柱导套配合，同时在顶出板位置设置了中托司，保证顶出过程的运动精度，避免顶出块出现偏磨，延长模具的使用寿命。排气系统开设在型腔的末端位置，采用排气槽配合排气镶件的结构，保证填充过程中型腔内的空气可以顺利排出，避免出现困气、烧焦等成型缺陷。在模具的细节设计上，所有滑动配合面都设置了合适的公差配合，易磨损位置采用镶件结构，方便后期维护更换，不需要整体报废模仁，降低量产阶段的维护成本。

　　整套模具的结构紧凑，没有冗余的设计，所有机构都围绕薄环塑件的成型质量、生产效率、维护便利性三个核心目标设置，在实际量产中可以有效降低废品率，缩短成型周期，对于同类型的薄壁环形塑件模具设计也有很强的参考价值，结构设计人员可以根据具体塑件的尺寸、材料特性调整顶出块的尺寸、冷却回路的直径、浇口的大小，快速适配不同规格的薄环类塑件生产需求。
