金属切削加工用定心钻刀具结构

在常规机械加工工序排布中，孔加工的首道工序往往需要先完成定位点的加工，这一步的精度直接决定了后续钻头进给时的位置偏差量，而定心钻就是专门承担这一工序的核心刀具。不同于普通麻花钻的切削端设计，这款定心钻的切削部分采用了短刃大锥角的结构，能够在接触工件表面的瞬间就完成中心点的定位，不会因为工件表面的氧化皮、轻微不平整或者材料硬度不均出现滑移跑偏的问题，从根源上降低后续钻孔的位置度误差。

从实际加工场景来看，不管是普通车床的回转体零件端面孔加工、立式加工中心的多孔位板件加工，还是摇臂钻床的大型构件配钻孔作业，定心钻都是工位上不可或缺的配套刀具。尤其是在加工深孔、斜面孔或者交叉孔之前，先用定心钻加工出导向定位锥坑，后续长钻头进给时就不会出现钻尖偏移、孔壁倾斜甚至钻头崩断的问题，这一点在加工不锈钢、高温合金这类难切削材料时表现得尤为明显——这类材料切削阻力大，普通钻头刚接触工件时很容易出现让刀，定心钻开出的锥坑能给后续刀具提供稳定的导向支撑。

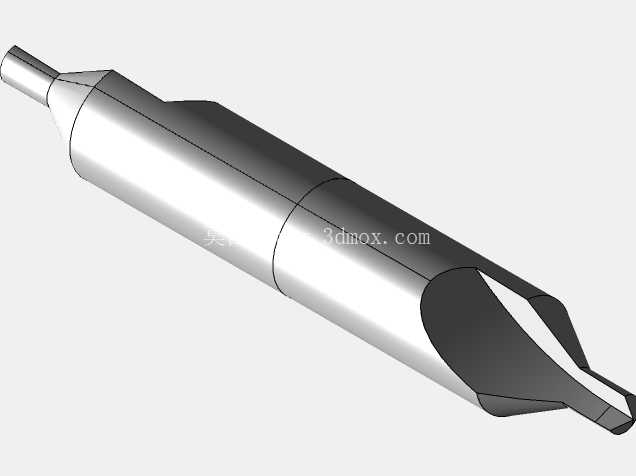

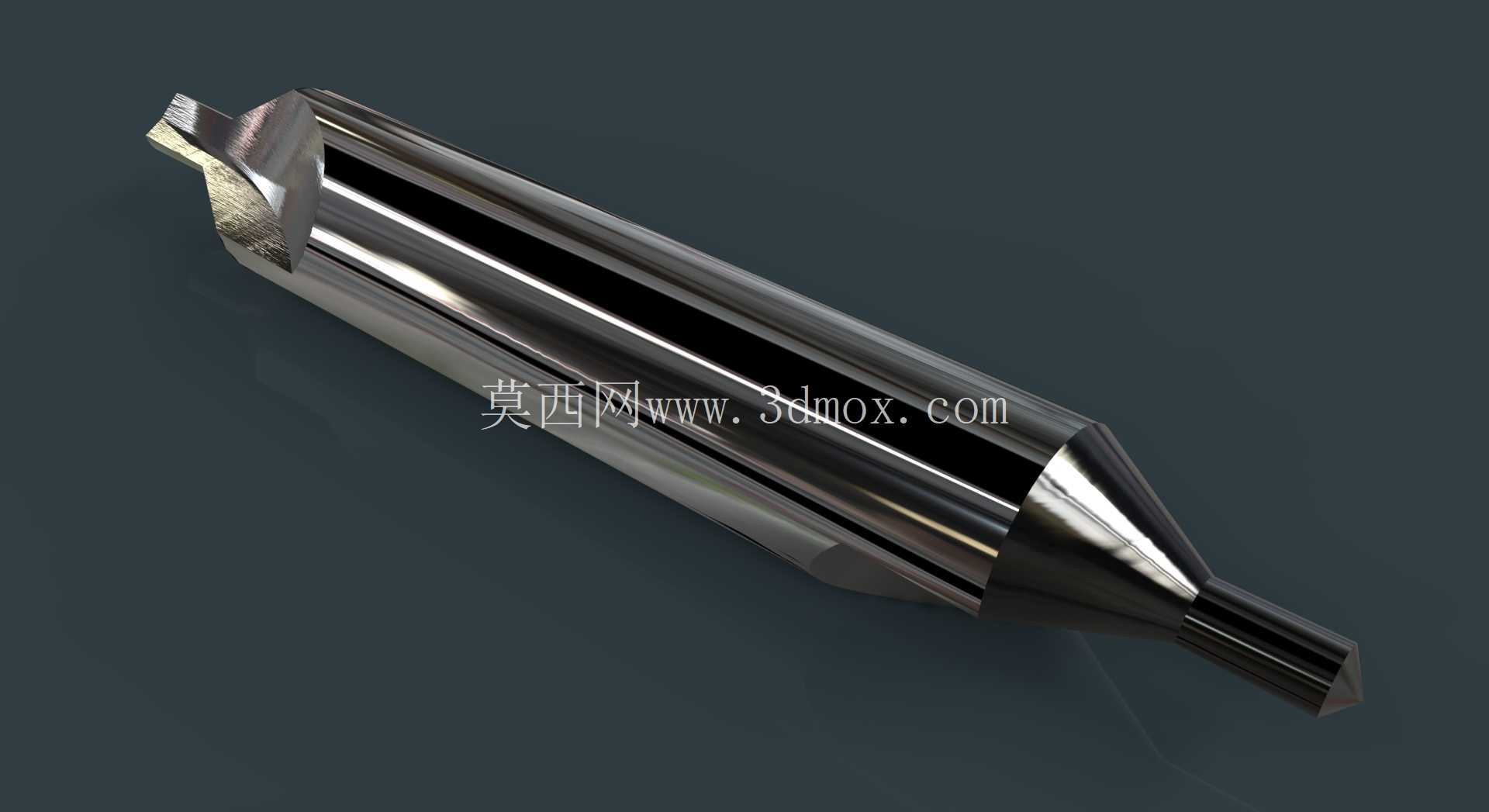

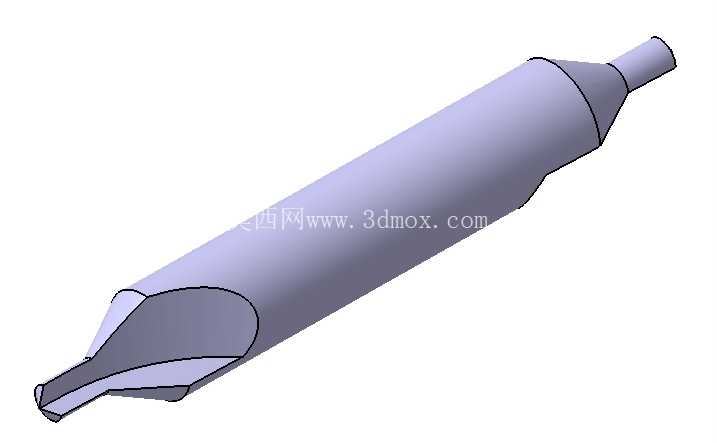

这款定心钻的整体结构采用了一体式硬质合金基体设计，工作部分做了抛光处理，排屑槽的螺旋角度经过优化，在钻削定位坑的过程中，切屑能够顺着槽型顺畅排出，不会在切削区域堆积刮伤已加工的锥面。刀具的柄部采用了直柄结构，能够适配绝大多数标准钻夹头、ER弹簧夹头的装夹需求，装夹时不需要额外配置过渡套，装夹夹持长度的容错区间也比较大，不管是装在刀柄上伸出较短长度做近距离刚性加工，还是伸出较长长度避让工件凸台结构，都能保证足够的装夹刚性，不会在钻削过程中出现刀柄打滑、刀具振颤的问题。

从设计思路上看，这款定心钻的钻尖角度匹配了绝大多数标准麻花钻的钻尖顶角，加工出来的定位锥坑能够和后续钻头的切削端完全贴合，避免出现钻头中心横刃先接触工件却没有有效支撑的情况，能大幅降低钻孔初期的轴向抗力。刀具的导向部分做了等直径的修光刃设计，在钻削到设定深度时，修光刃能够对锥坑的侧壁做轻微的挤压修光，保证定位锥面的圆度和表面粗糙度，让后续钻头切入时的受力更均匀。

在安装边界上，这款定心钻的柄部直径公差控制在h6级别，和标准夹头的内孔配合间隙极小，装夹后刀具的径向跳动量可以控制在0.01mm以内，能够满足高精度孔系加工的定位要求。刀具的整体长度做了优化，既不会因为长度过短导致加工时刀柄和工件表面发生碰撞，也不会因为长度过长导致刀具刚性下降，在常规的加工行程范围内，不需要额外调整Z轴的安全高度就能完成定位加工，适配绝大多数机床的加工行程范围。

在实际使用过程中，这款定心钻可以根据不同的加工材料匹配对应的切削参数，加工普通碳钢时可以采用较高的转速配合适中的进给量，加工铝合金等软金属时可以进一步提高转速并加大进给，加工淬硬钢等硬材料时则适当降低转速、减小进给，配合对应的切削液就能获得稳定的定位精度和较长的刀具寿命。不同于中心钻需要兼顾顶尖孔的型面加工，定心钻的结构强度更高，能够承受更大的轴向进给抗力，不容易出现钻尖折断的问题，在批量生产的加工场景中，能够有效减少换刀频次，提升整体加工效率。
