乘用车麦弗逊式螺旋弹簧减震总成结构设计

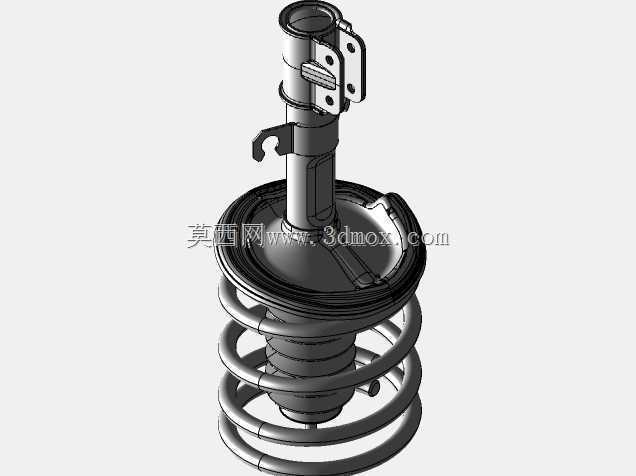

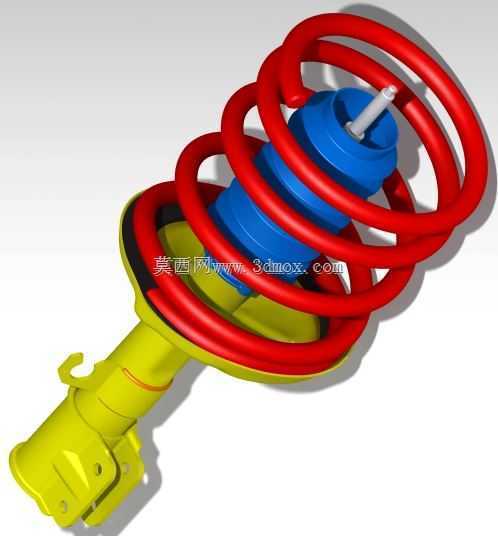

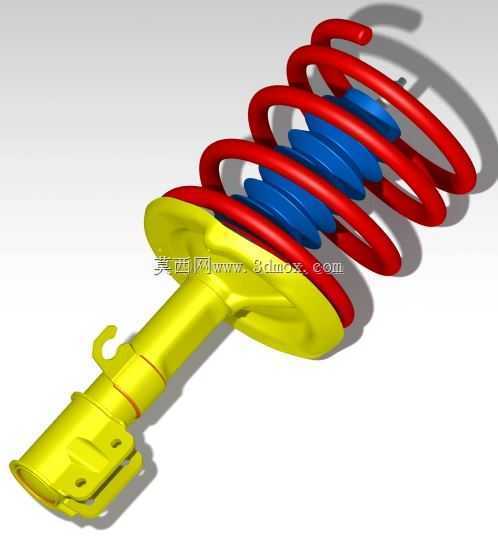

　　这套减震总成是乘用车麦弗逊前悬的核心承载缓冲部件，日常装车场景覆盖家用前驱轿车、城市SUV的前轮悬挂位置，承担着滤除路面颠簸冲击、约束车轮跳动轨迹、保障轮胎接地附着力的核心作用，直接影响整车行驶平顺性与操控稳定性。从结构设计逻辑来看，总成采用螺旋弹簧与阻尼筒同轴集成的布局，相比传统分离式减震结构，能大幅缩减悬架占用的横向空间，给发动机舱、转向拉杆留出更多布置余量，适配横置前驱车型的紧凑布局需求。螺旋弹簧选用等节距圆柱螺旋结构，簧丝直径、弹簧中径、有效圈数的参数匹配经过多轮调校，既要满足空载状态下的支撑刚度，避免车辆过弯时侧倾过大，也要兼顾满载工况下的压缩行程，防止冲击路况下弹簧并圈产生刚性撞击。阻尼筒部分采用单筒式结构设计，

　　下端的叉形安装支座直接与转向节刚性连接，上端的活塞杆端头通过顶胶与车身翼子板内的减震塔座相连，安装点位的孔位公差控制在±0.1mm范围内，保证装车后不会出现装配应力，避免长期行驶后出现支座开裂、异响等问题。设计过程中需要重点校核几个核心边界：首先是减震器的上下极限行程，要和悬架摆臂的跳动行程完全匹配，当车轮上跳至极限位置时，阻尼筒不能触底，螺旋弹簧不能并圈，当车轮下跳至最大拉伸位置时，阻尼筒不能拉脱，弹簧不能从支座上脱出；其次是弹簧与阻尼筒外罩的间隙，在全行程范围内要保留至少5mm的安全间隙，避免车辆行驶过程中弹簧与外罩发生摩擦剐蹭，导致簧丝涂层破损、锈蚀断裂；另外还要考虑转向过程中，减震总成随转向节转动时，与周边的轮罩内衬、

　　刹车油管、ABS线束的安全距离，避免转向干涉。缓冲块采用聚氨酯材质嵌套在活塞杆上部，当弹簧压缩接近极限行程时，缓冲块先接触上端支座，通过自身形变吸收剩余冲击能量，避免金属部件直接刚性碰撞。防尘罩采用波纹式橡胶结构，完全包裹活塞杆外露部分，阻挡路面泥沙、污水溅到活塞杆表面，防止油封被泥沙刮损出现漏油问题，延长阻尼筒的使用寿命。弹簧上下端的橡胶支座除了承担弹簧的定位作用，还能过滤弹簧传递上来的高频振动，减少行驶过程中传入车厢的路噪。在建模过程中，所有安装面的平面度、安装孔的位置度都严格按照整车厂的装车公差要求设定，既可以作为底盘设计人员做悬架系统匹配的参考模型，也能给维修配件生产厂商提供尺寸校核的参照，还能用于高校车辆工程专业的悬架结构教学演示。
