三爪可调式轴承皮带轮拔取工具

在设备运维、机械装配、产线检修的各类现场，过盈配合零部件的拆卸一直是一线维修人员绕不开的作业环节，皮带轮、滚动轴承、传动衬套、定位齿轮这类零件安装时依靠过盈量保证传动同轴度与连接可靠性，拆卸时如果没有专用工具，靠撬棍撬动、锤击震松的方式很容易损伤零件配合面、掰弯安装轴端，甚至造成零件碎裂飞出的安全隐患，这款三爪式拔取工具就是针对这类拆卸场景设计的专用工装。

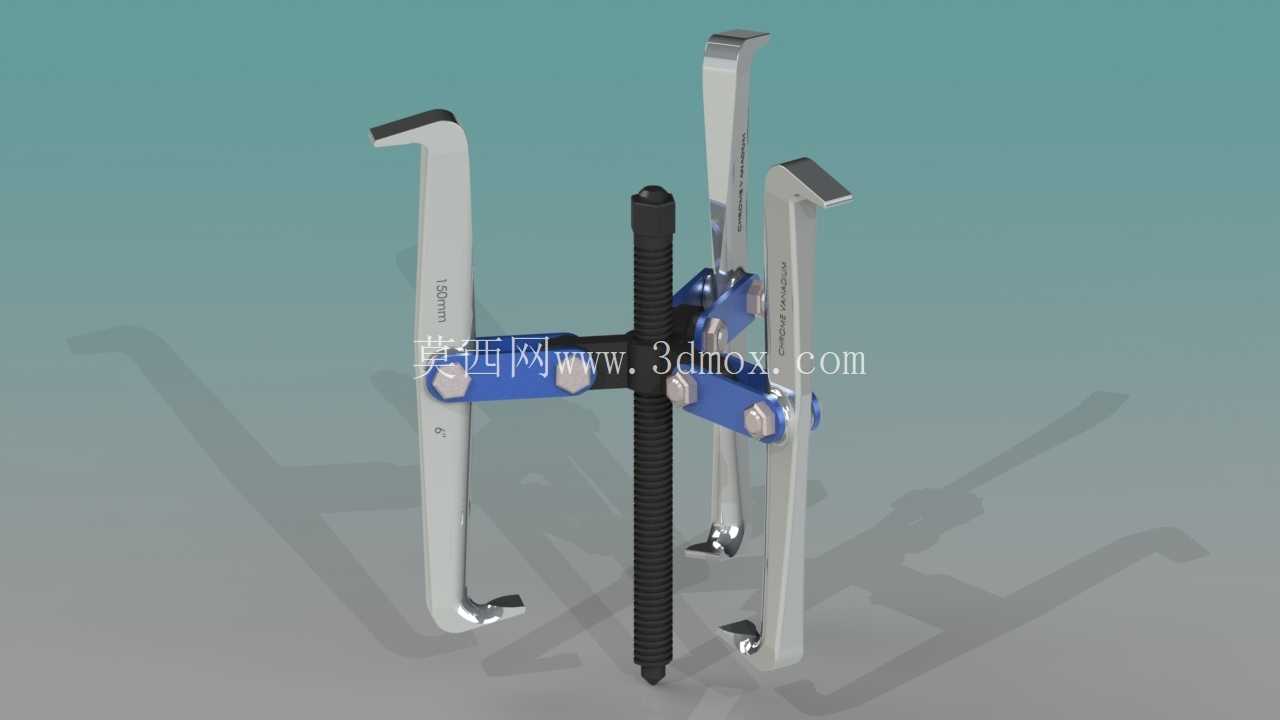

从结构设计逻辑来看，整套工具采用中心施压、多点同步勾拉的受力框架，核心受力件为主轴螺杆，采用回火碳钢加工，螺杆表面加工有连续梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向载荷时不易滑牙，螺杆底端加工有定位顶尖，作业时顶尖顶在轴端的中心定位孔上，保证整个施力过程中工具与被拆卸轴保持同轴，避免偏载造成的卡滞、零件损伤。三个勾臂采用铬钒钢锻造后做整体淬硬处理，臂身做了加强筋结构来提升抗弯强度，勾爪端做了L型弯钩设计，弯钩的厚度经过优化，既可以伸入轴承内圈与安装座之间的狭窄缝隙勾住内圈端面完成内拔作业，也可以勾住皮带轮、齿轮的外侧端面完成外拔作业，适配不同的拆卸工况。

勾臂与中心滑套的连接采用可调式铰接结构，每个勾臂都可以绕铰接点转动调整张开角度，同时滑套可以沿主轴螺杆上下滑动，配合铰接点的锁紧结构，可以根据被拆卸零件的直径大小调整三个勾臂的张开范围，覆盖从小型衬套到中型皮带轮的多尺寸拆卸需求，三个勾臂沿主轴周向120度均匀分布，施力时三个勾爪的拉力沿周向均匀作用在被拆卸零件上，避免单方向受力造成的零件偏斜、卡滞。滑套与勾臂的铰接位置采用高强度螺栓锁紧，调整好勾臂位置后拧紧锁紧螺栓即可固定勾臂角度，防止施力过程中勾臂滑脱。

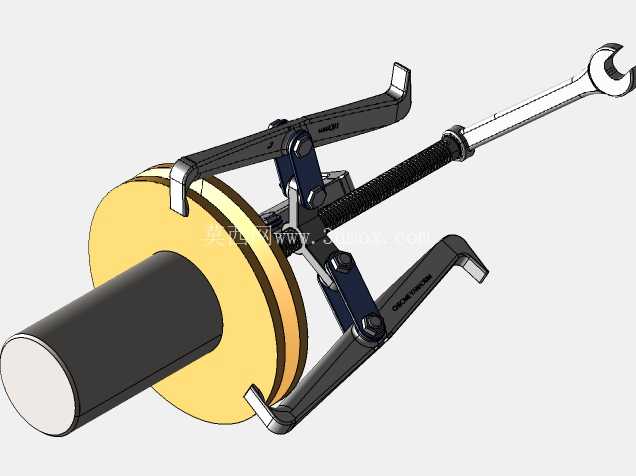

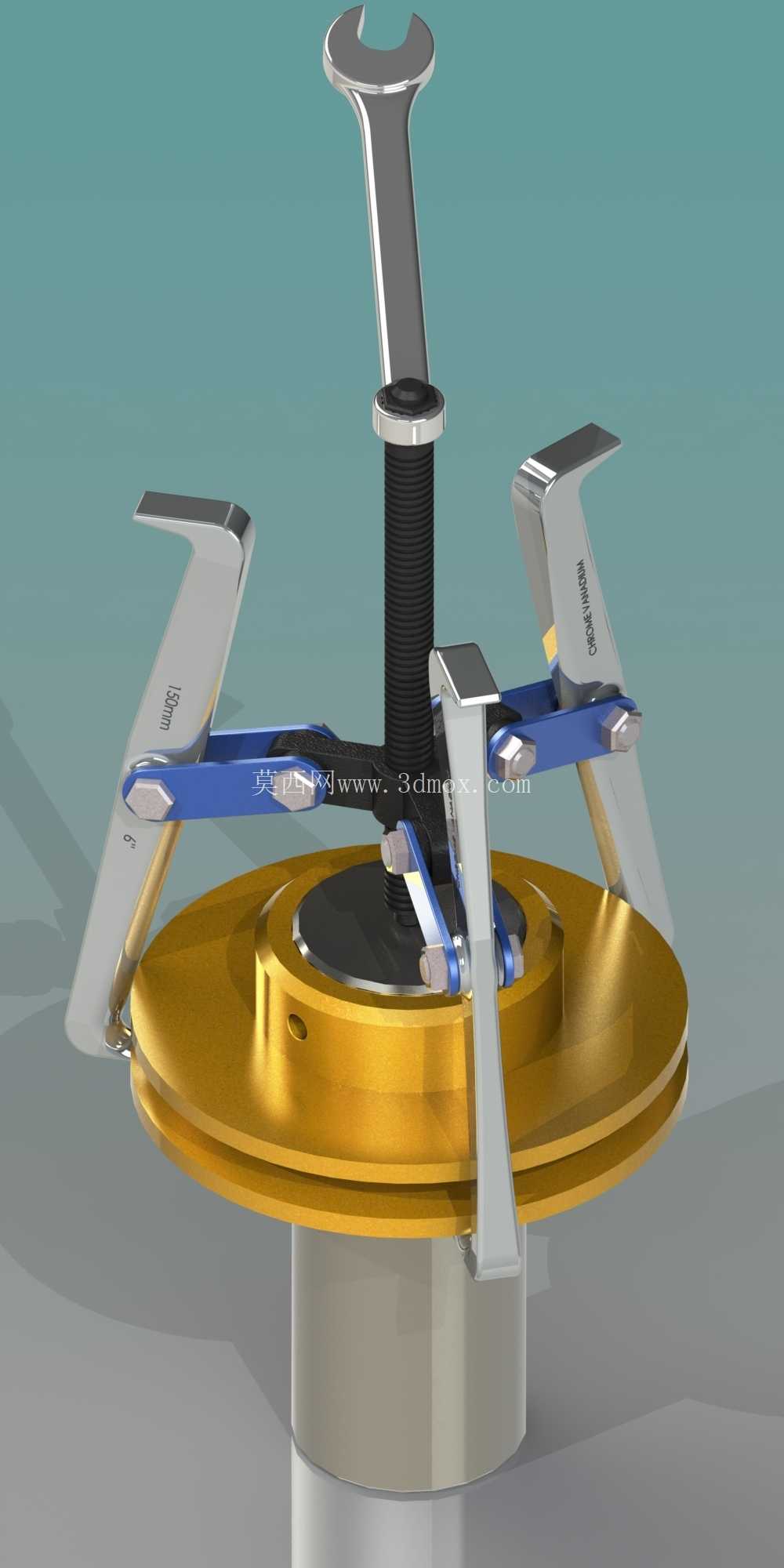

实际作业时，先根据被拆卸零件的类型调整勾臂方向：拆卸轴承内圈、轴套内孔类零件时，将勾爪转向内侧，勾住零件的内端面；拆卸皮带轮、齿轮、轴承外圈类零件时，将勾爪转向外侧，勾住零件的外侧端面，随后调整三个勾臂的位置，让三个勾爪均匀勾住零件的受力端面，将主轴螺杆的顶尖对准轴端中心孔，转动主轴顶端的受力方头，随着螺杆转动进给，顶尖顶紧轴端，三个勾爪同步带动被拆卸零件沿轴向缓慢移出，整个过程受力平稳，不会对轴和零件造成冲击损伤。

从安装边界与适配尺寸来看，这套工具的勾臂有效勾拉深度覆盖常规中小型传动部件的安装距，张开直径范围可以适配从几十毫米到两百余毫米直径的零件，主轴螺杆的行程满足常规过盈配合零件的拔出距离需求，作业时不需要额外搭配其他辅助工装，单人即可完成操作。相比两爪式拔取工具，三爪结构的对中性更好，受力更均匀，尤其适合拆卸同轴度要求高的轴承、精密齿轮类零件，不会因为偏载造成零件内孔拉伤、轴端弯曲的问题。

在日常设备维保场景中，这类工具是机修班组的标配工装，不管是电机端盖轴承更换、减速机齿轮拆卸、输送机皮带轮拔取，还是小型设备衬套更换作业，都能大幅降低拆卸作业的劳动强度，减少零件拆卸过程中的损坏率。设计时针对现场作业的常见痛点做了优化：勾爪的端面做了倒角处理，更容易伸入狭窄的配合缝隙；臂身标注有长度刻度，方便调整三个勾臂的伸出长度保持一致，进一步保证施力同轴；主轴螺杆的表面做了发黑处理，提升防锈能力与表面硬度，长期使用螺纹不易磨损；铰接点的锁紧螺栓采用标准外六角头，现场可以用普通扳手直接拧紧，不需要专用工具。

需要注意的是，使用这类工具作业时，要保证三个勾爪的勾接位置贴合零件的受力端面，避免勾在零件的薄弱轮缘、密封唇口位置，防止施力时零件碎裂；旋进螺杆的过程中要匀速施力，不要用加长套管蛮力加力，避免超过螺杆与勾臂的承载极限造成工具变形；如果拆卸过盈量较大的零件，可以提前在配合面加注渗透润滑油，等待渗透后再进行拔取作业，降低拆卸阻力。
