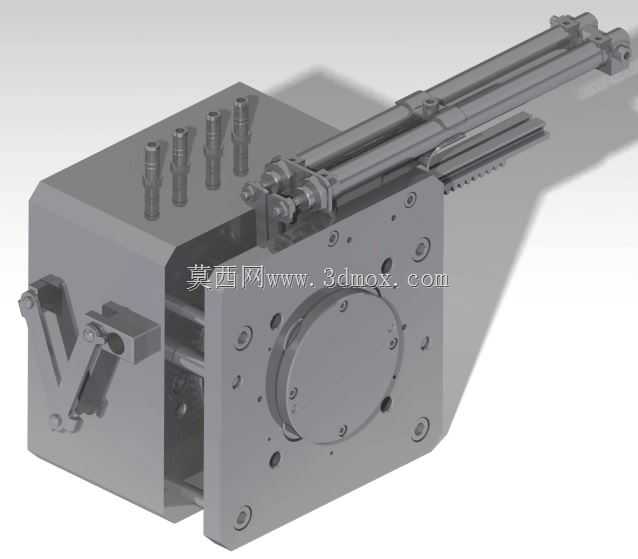

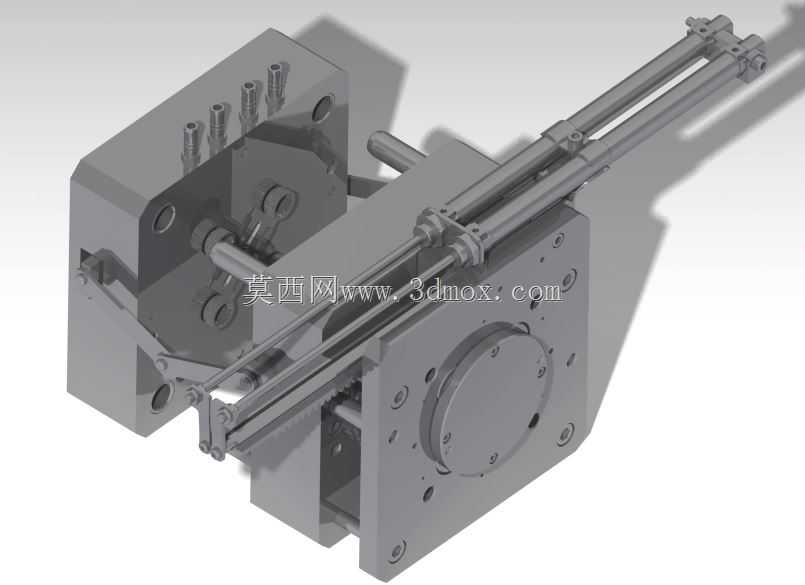

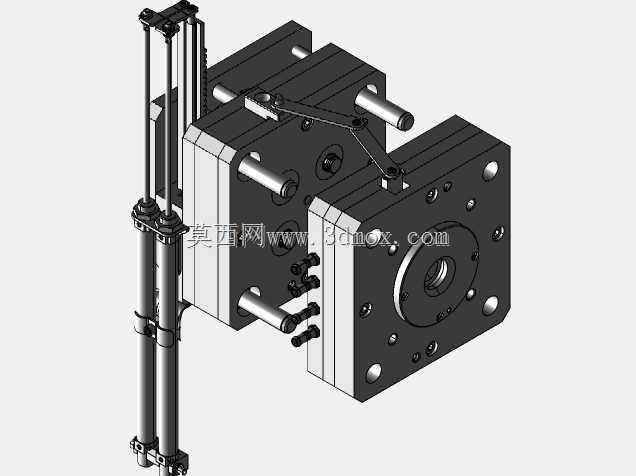

内螺纹塑料件液压抽芯注射模具结构

这套模具主要应用于带内螺纹结构的热塑性塑料零部件批量注塑生产场景，常见于日化包装、电子电器外壳连接件、小型水暖塑料配件等需要内螺纹旋合装配的塑件加工环节，适配卧式注塑机的安装工位，可直接完成从熔融塑料充型到带内螺纹塑件完整脱模的全流程作业，无需额外配套二次攻丝工序，能有效规避后续机加工带来的塑件螺纹同轴度偏差、飞边毛刺多、生产效率低等问题。模具采用侧向液压油缸驱动的长行程抽芯结构，区别于传统齿轮齿条旋脱结构，这套结构针对深腔内螺纹塑件的脱模需求做了适配，油缸的抽拔行程完全覆盖螺纹段的轴向长度，抽芯动作平稳无卡滞，能避免强行脱模导致的螺纹牙型拉伤、塑件变形等质量缺陷。模具的定模侧设置了多组独立的冷却水路接口，对应型腔的不同区域做均衡温控，可保证熔融塑料充型过程中各区域冷却速率一致，减少塑件因冷却不均产生的内应力，降低成型后塑件的翘曲变形概率。动模侧设置了精准的导向定位结构，导柱导套配合间隙控制在微米级，合模过程中可保证动定模的同轴度，避免型腔错位导致的塑件壁厚不均问题。整套模具的安装边界完全适配常规吨位卧式注塑机的拉杆间距、模厚安装范围，锁模面的定位圈、浇口套尺寸符合通用注塑机的接口标准，无需额外改装即可上机调试。模具的脱模机构采用顶针与推板结合的组合式顶出结构，在螺纹型芯完全抽出后，顶出机构可平稳将塑件从型腔中推出，顶出力分布均匀，不会在塑件表面留下明显的顶出痕迹，保证塑件的外观质量。设计过程中针对内螺纹的牙型精度做了专门的公差匹配，螺纹型芯的尺寸按照塑料成型收缩率做了精准补偿，保证成型后的塑件内螺纹通止规检测合格，可直接与对应规格的外螺纹件完成顺畅旋合，满足装配使用的精度要求。模具的各滑动配合面都设置了润滑槽结构，长期生产过程中可定期加注润滑脂，减少部件磨损，延长模具的整体使用寿命，适配大批量连续生产的作业需求。
