充电式手持电动螺丝刀整机拆解结构

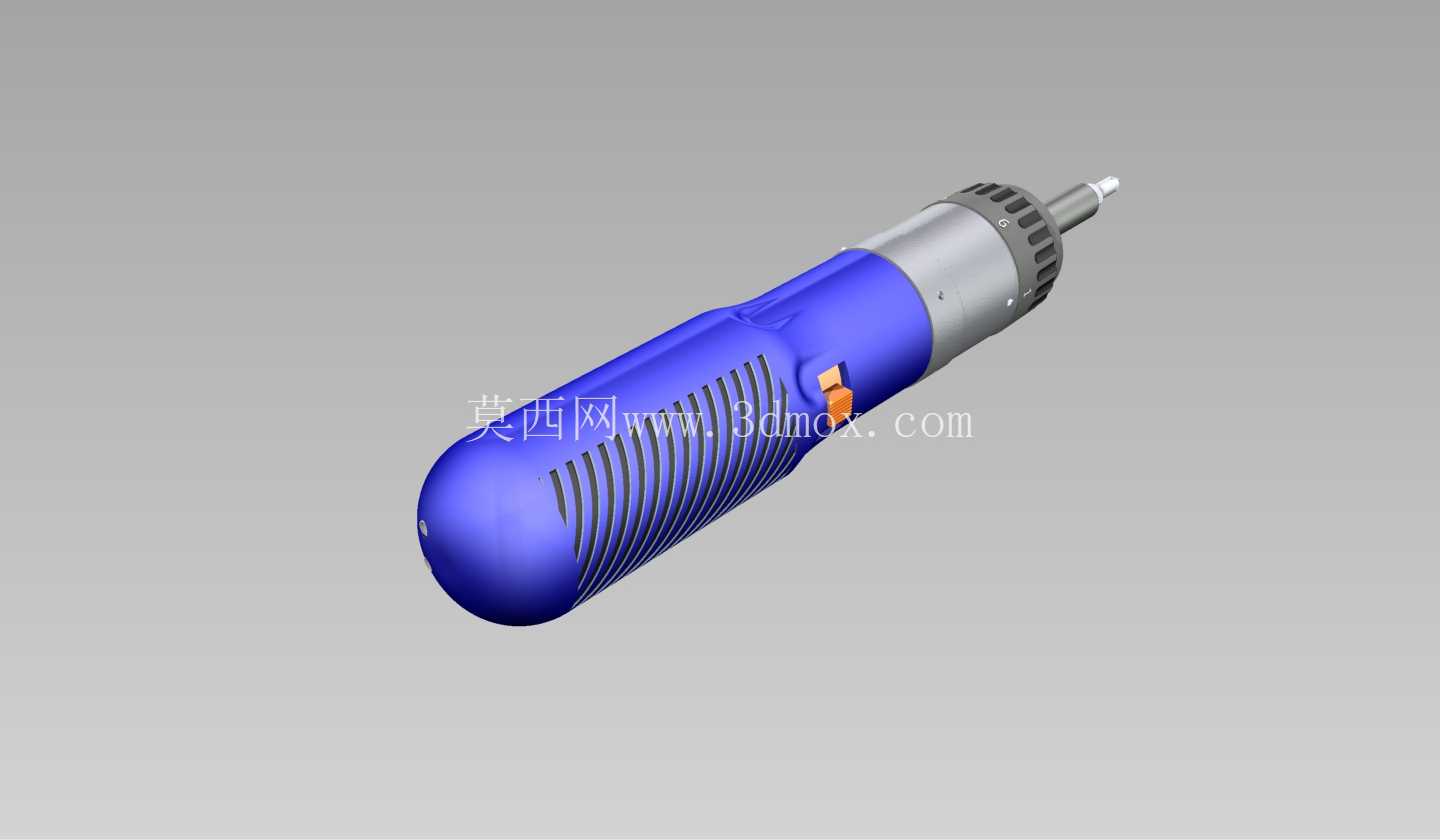

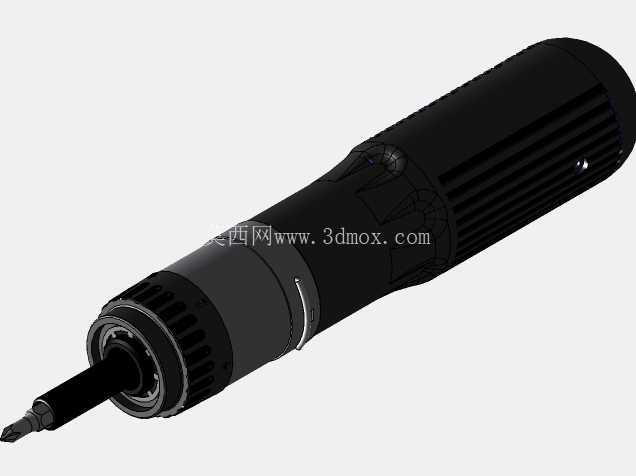

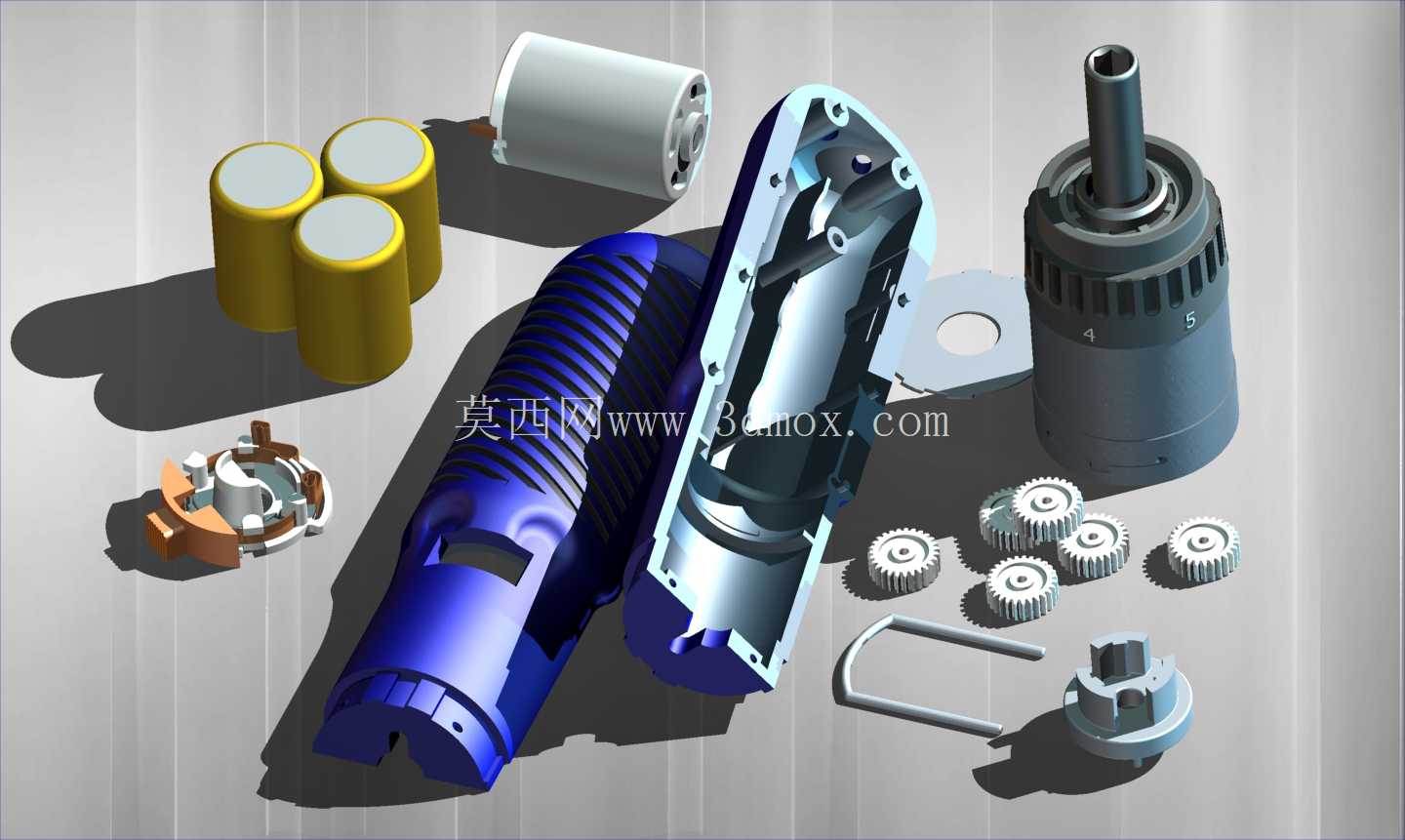

　　这套拆解状态的手持电动螺丝刀结构，覆盖了民用家装、工业产线装配、设备售后维保多个场景的使用需求，日常家具组装、电子元器件小扭矩锁付、机电设备紧固件拆装这类工况都能适配，不同扭矩档位的结构预留也能覆盖从M2到M6规格紧固件的作业要求，不会出现小螺丝拧滑牙、大螺丝扭矩不足的问题。从拆解排布能看到整套结构的设计逻辑，握持部分采用符合人体工学的曲面造型，外壳做了防滑筋条设计，长时间握持作业不会出现硌手、打滑的情况，内部动力腔和传动腔做了分隔式布局，电池仓独立设置在手柄尾部，更换电池时不需要拆解传动部分，日常维护的便利性很高。

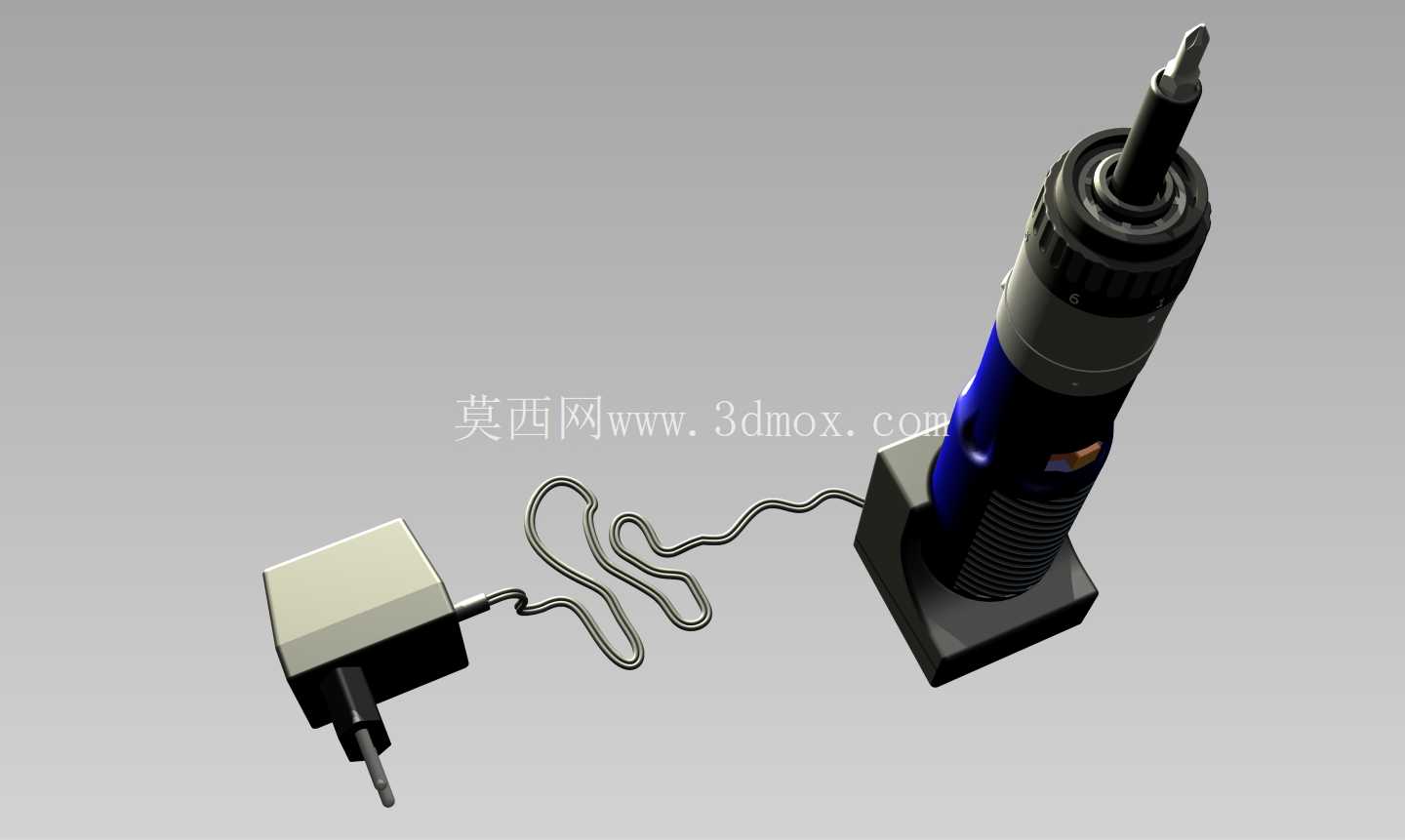

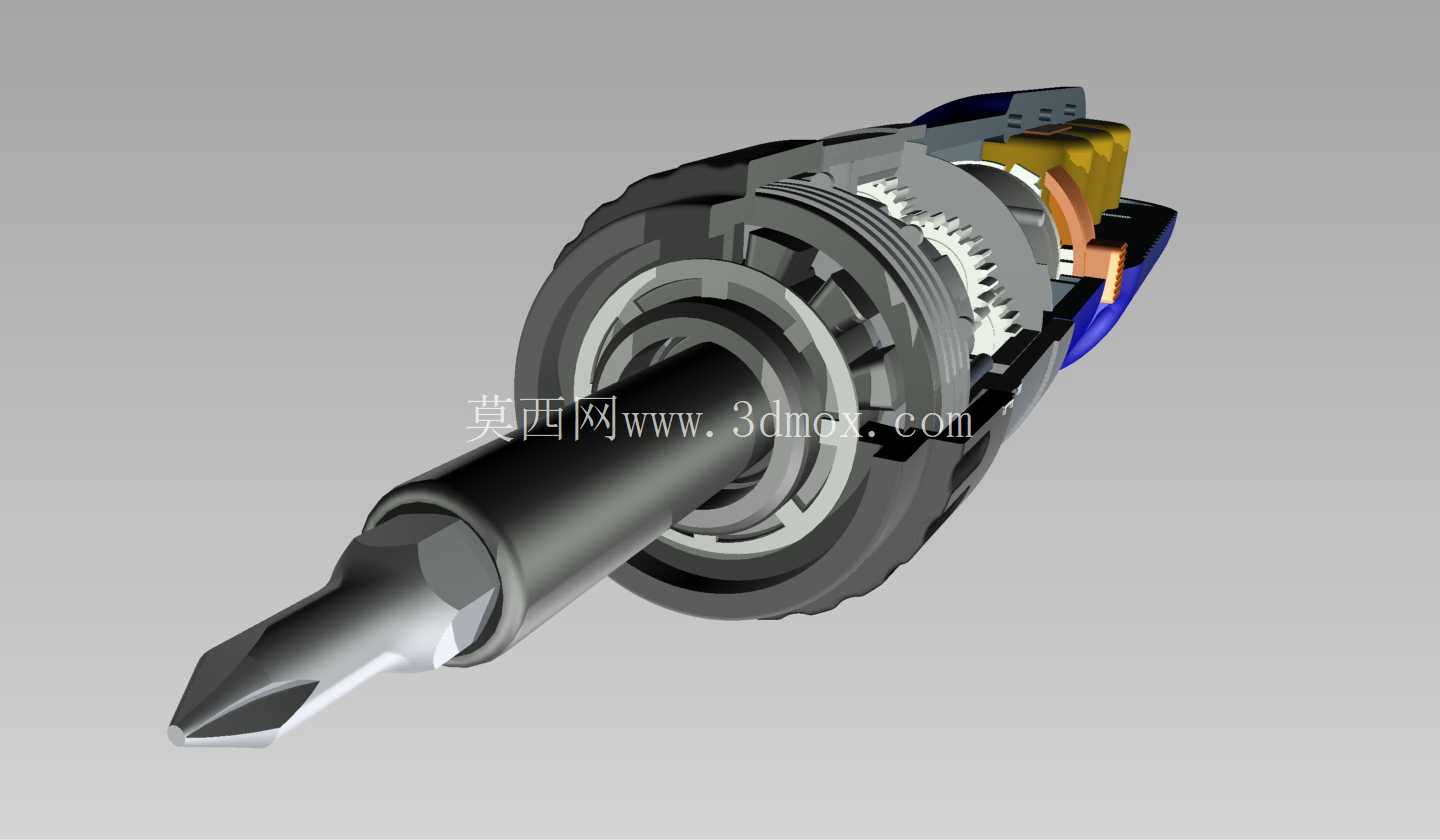

　　动力输出端的夹头采用三爪自定心结构，兼容不同规格的批头安装，夹头外圈的扭矩调节环做了防滑齿设计，戴劳保手套操作也能顺畅转动调节，夹头和输出轴之间设置了扭矩过载脱扣结构，达到设定扭矩后会自动打滑，避免扭矩过大损坏被锁付的工件。传动部分采用多级行星齿轮减速结构，从拆解的齿轮排布能看到每一级齿轮的模数、齿宽都做了匹配设计，高速级齿轮采用小模数设计降低传动噪音，低速级齿轮加大齿宽提升承载能力，整套传动链的传动比经过匹配，能把电机的高转速低扭矩输出转化为适合锁付作业的低转速高扭矩输出，齿轮和轴之间的配合采用轴用挡圈定位，装配时不需要复杂的工装就能完成组装，后期更换磨损齿轮也很方便。动力部分采用直流有刷电机搭配可充电电池组，电池组采用多节圆柱电芯串联排布，电芯之间设置了绝缘隔离结构，避免电芯晃动短路，电机和传动箱之间设置了减震胶圈，能抵消电机运转时的径向震动，降低整机作业时的震手感。控制部分的扳机开关设置在手柄握持区的食指位置，按压行程和输出转速做了线性匹配，轻按低速、重按高速，方便作业时根据锁付工况灵活调整转速，开关内部集成了正反转切换结构，不需要额外设置切换拨片，操作逻辑更顺手。

　　整机的外壳采用上下对合的装配结构，合模面设置在机身侧面，装配螺丝隐藏在防滑胶垫下方，外观没有裸露的螺丝孔，既提升了外观整体性，也能避免灰尘、切削液从装配缝隙进入机身内部，外壳的壁厚经过均匀化设计，既保证了抗跌落强度，也不会让整机重量过大增加长时间作业的握持负担。从安装边界来看，整机握持部分的直径控制在适合亚洲人手型的尺寸，成年男性单手握持时手指能完全环绕手柄，不会出现握持不稳的情况，机身总长度控制在合理范围，在狭窄的设备内部空间作业时也能灵活转动，不会被周边的零部件干涉。夹头的输出端和机身中心保持同轴，批头安装后不会出现偏心晃动的情况，锁付螺丝时能保证批头和螺丝槽口精准贴合，减少滑牙的概率。

　　内部的走线全部采用卡槽固定，不会因为机身震动出现线材磨损、接触不良的问题，电机的散热孔设置在机身尾部非握持区，既能保证电机运转时的空气流通散热，也不会让作业时的铁屑、灰尘从散热孔直接进入电机内部。整套结构的各个零部件都做了装配工艺性优化，塑料件的拔模斜度设置合理，注塑生产时不会出现粘模、缺料的问题，金属传动件的公差配合选用基孔制间隙配合，既能保证转动顺畅，也不会出现过大的传动间隙，各个密封位置的胶圈槽尺寸匹配标准O型圈规格，后期更换密封件不需要定制非标配件。
