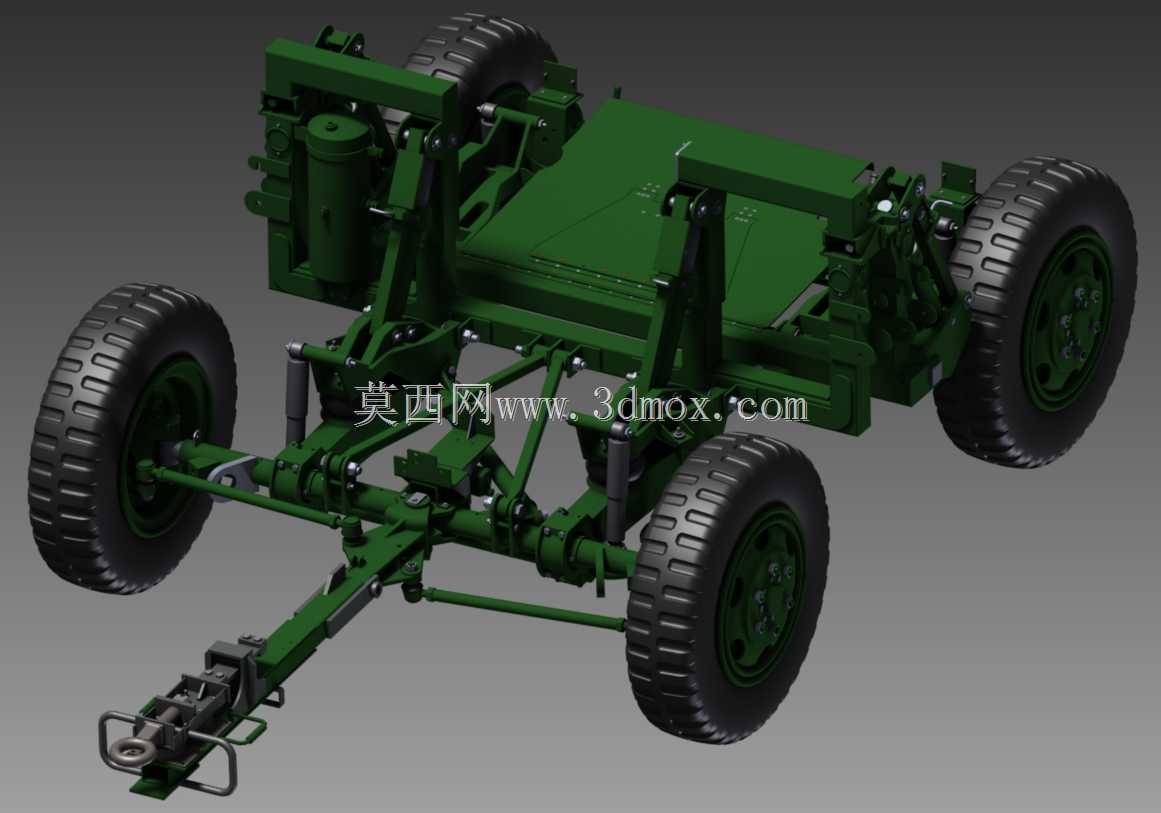

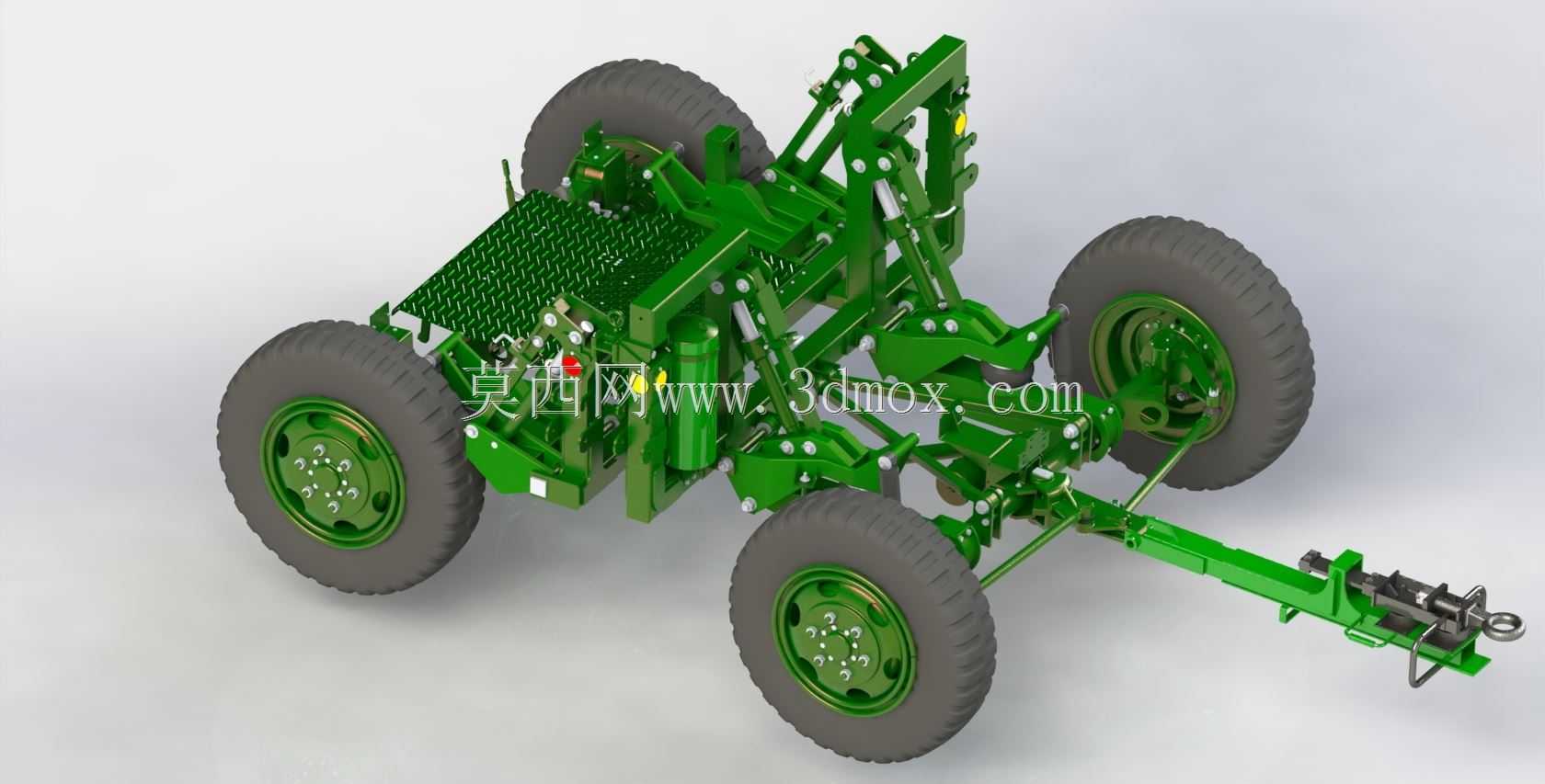

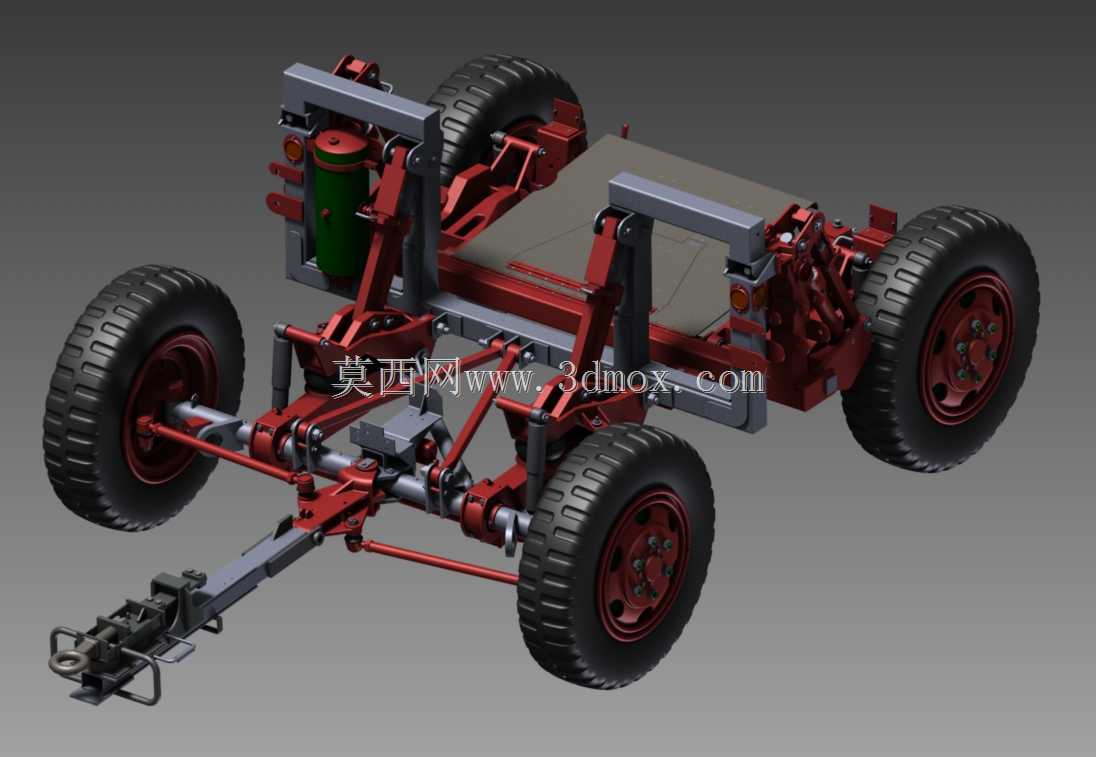

M832军用拖挂底盘行走承载结构

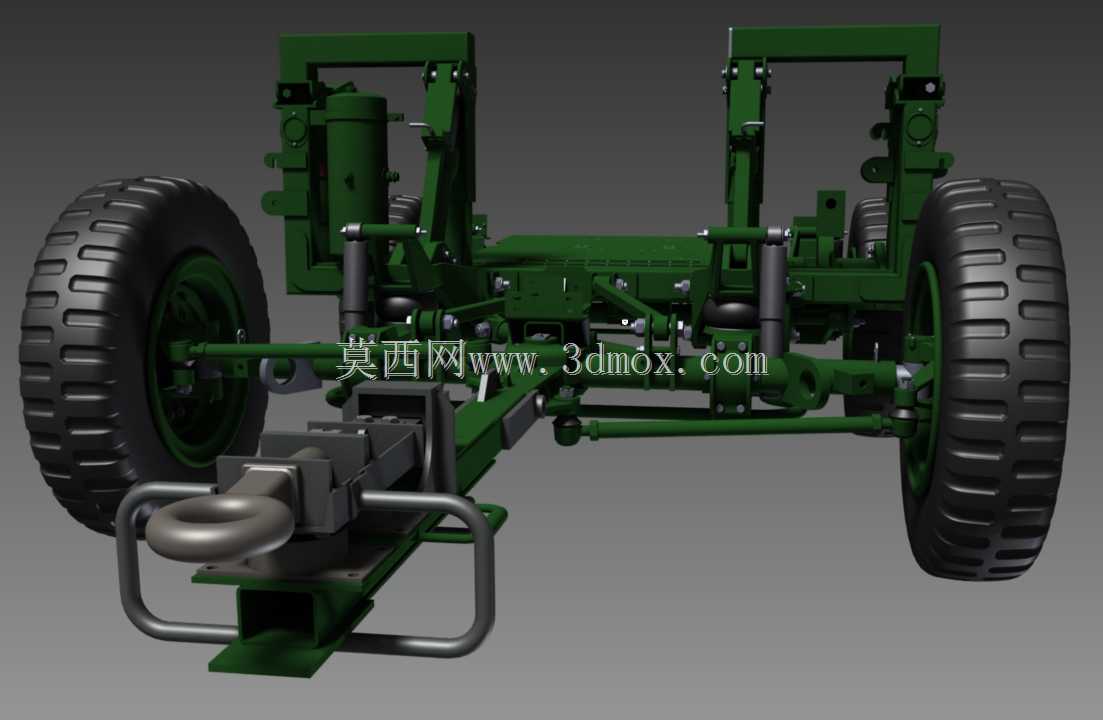

　　该拖挂结构主要适配军用场景下的装备转运、配套设备搭载需求，可在野外无铺装路面、临时作业点位等复杂工况下完成配套载荷的拖行转移，常作为雷达波段设备、野战补给单元、轻型工程作业模块的承载底盘使用，无需自身配置动力单元，依靠前方牵引车辆提供行进动力，适配军用轮式车辆的标准拖挂接口，可完成行进间的载荷缓冲、转向随动、制动联动等核心动作。从结构设计逻辑来看，整体采用高强度型钢焊接主框架作为承载基体，主纵梁沿拖行方向贯通布置，前端设置环形牵引连接座，该连接座采用锻造合金钢材质，通过多组高强度螺栓与主纵梁前端的加强结构连接，可承受牵引过程中的瞬时冲击载荷，牵引环周边设置圆钢弯制的防护栏，避免行进过程中飞溅的碎石、杂物磕碰牵引连接锁止机构，

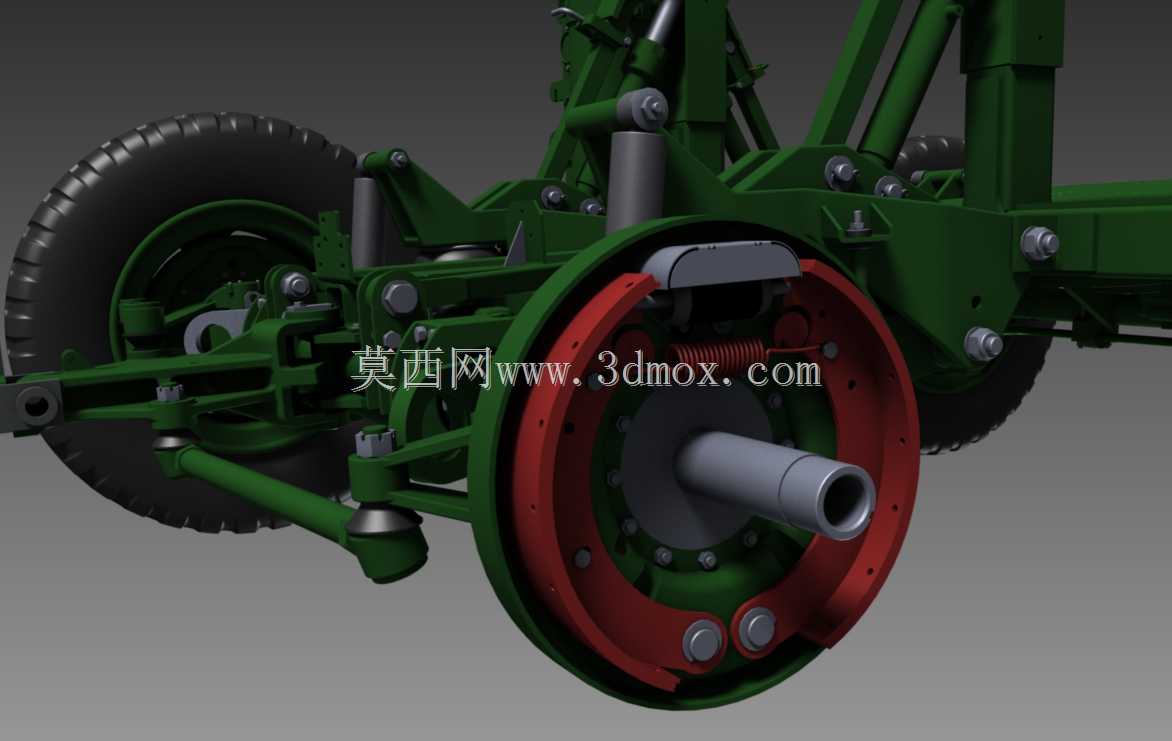

　　保障拖挂连接的可靠性。行走部分采用大直径深花纹越野轮胎，单轮配置独立的摆动式悬架结构，悬架摆臂通过铰接销轴与主车架连接，配套设置液压阻尼缓冲元件，可在路面起伏时实现单侧车轮的独立跳动，减少车架整体的扭转受力，避免搭载的精密设备因过度振动出现精度偏差；轮边配置鼓式制动结构，可与牵引车辆的制动系统联动，在长下坡、紧急制动场景下提供足够的制动力矩，避免拖挂单元出现推头、甩尾等失稳情况。车架上部预留多组标准化安装接口，接口位置按照军用搭载设备的通用安装间距设置，可通过螺栓快速固定不同功能的上装模块，无需对主车架进行二次焊接改装，适配多场景下的快速换载需求；车架两侧设置可折叠的支撑支腿，在脱离牵引车辆停放时，可将支腿放下支撑地面，

　　保持车架水平稳定，避免搭载设备长期倾斜放置出现结构变形。设计过程中充分考虑野外维修的便捷性，所有铰接点位均设置可注油的润滑脂嘴，易损的销轴、衬套等零件均采用通用化规格，可在野战维修点位快速更换，无需定制特殊配件；整体结构的外露金属部件均采用军绿色防腐涂装，底层做喷砂磷化处理，可适应高湿、高盐雾、多粉尘的野外作业环境，减少长期使用过程中的锈蚀损耗。从安装边界来看，整体宽度控制在军用轮式装备的通行标准范围内，可顺利通过临时便道、简易桥梁等受限通行区域，牵引环的中心高度符合军用拖挂接口的通用尺寸要求，无需额外加装转换接头即可与多数军用牵引车辆完成对接；车架的离地间隙满足越野通行要求，可通过坑洼、碎石等复杂路面，不会出现底盘剐蹭地面的情况，转向过程中轮胎与车架之间预留足够的摆动间隙，在最大转角状态下不会出现运动干涉，保障小半径转向的灵活性。
