军用空管导航拦截立式操控台结构

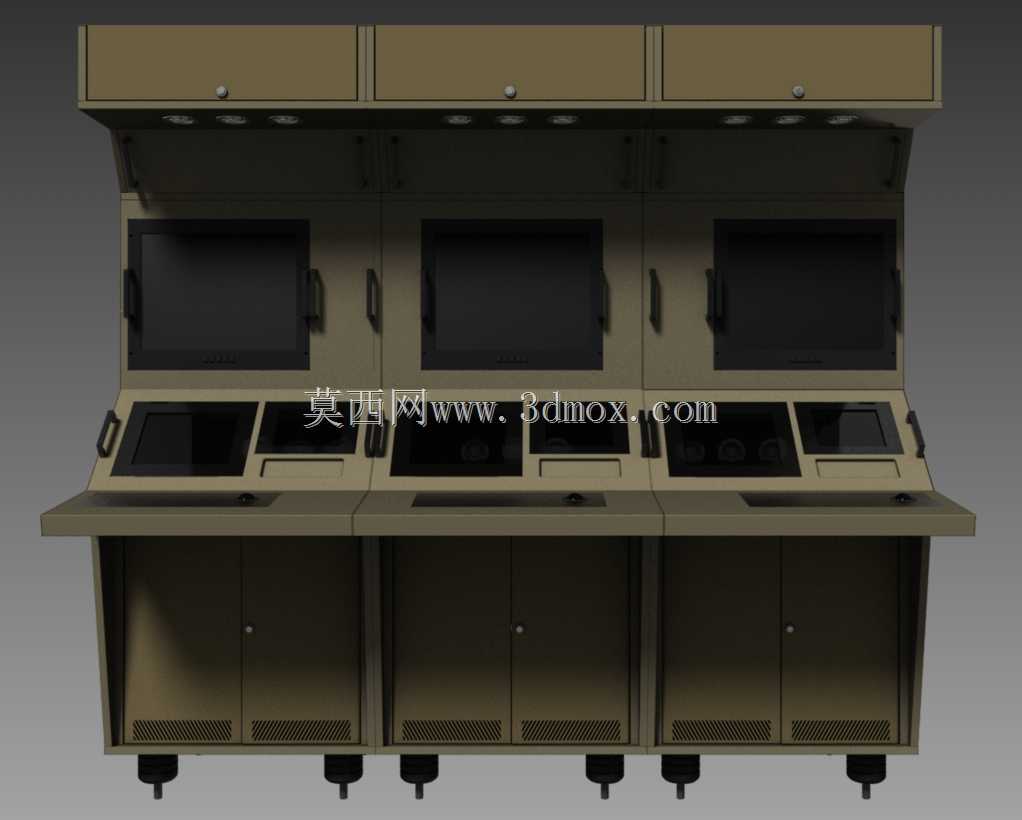

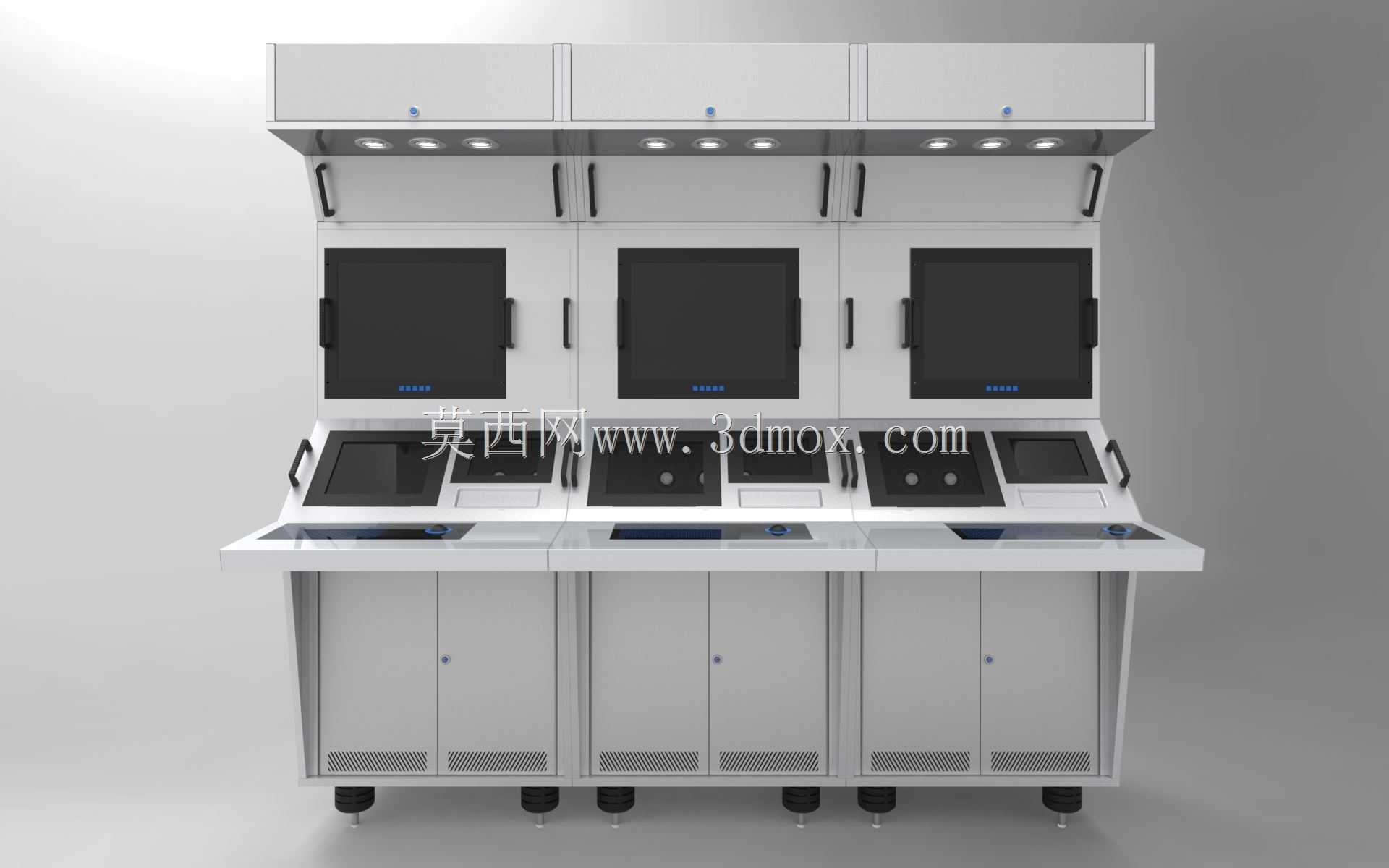

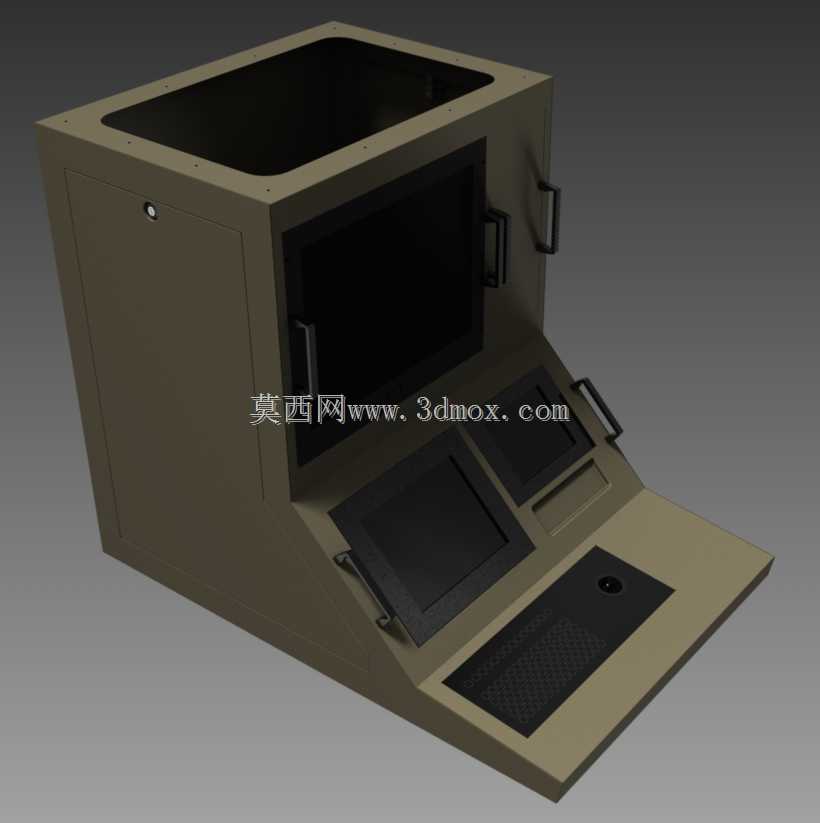

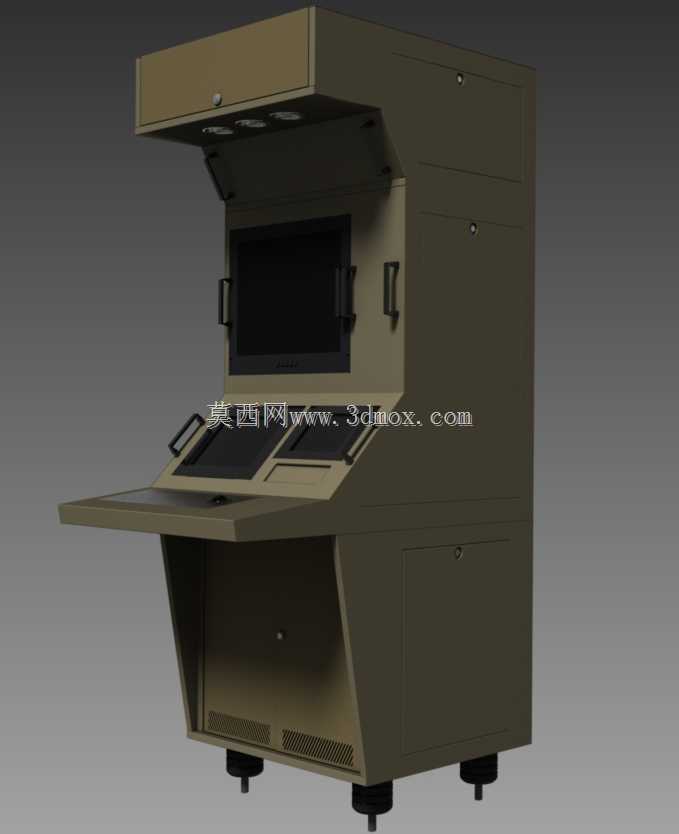

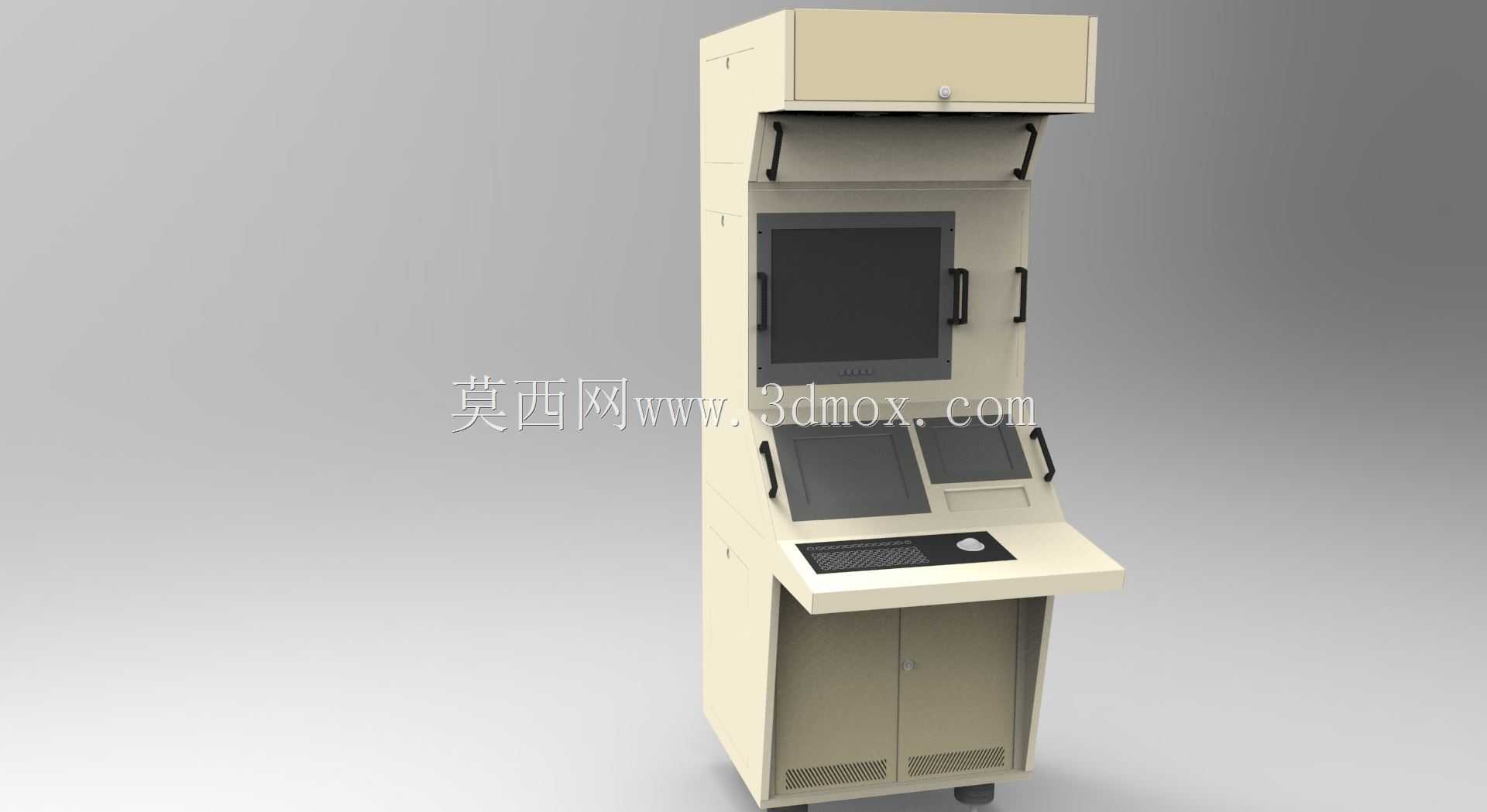

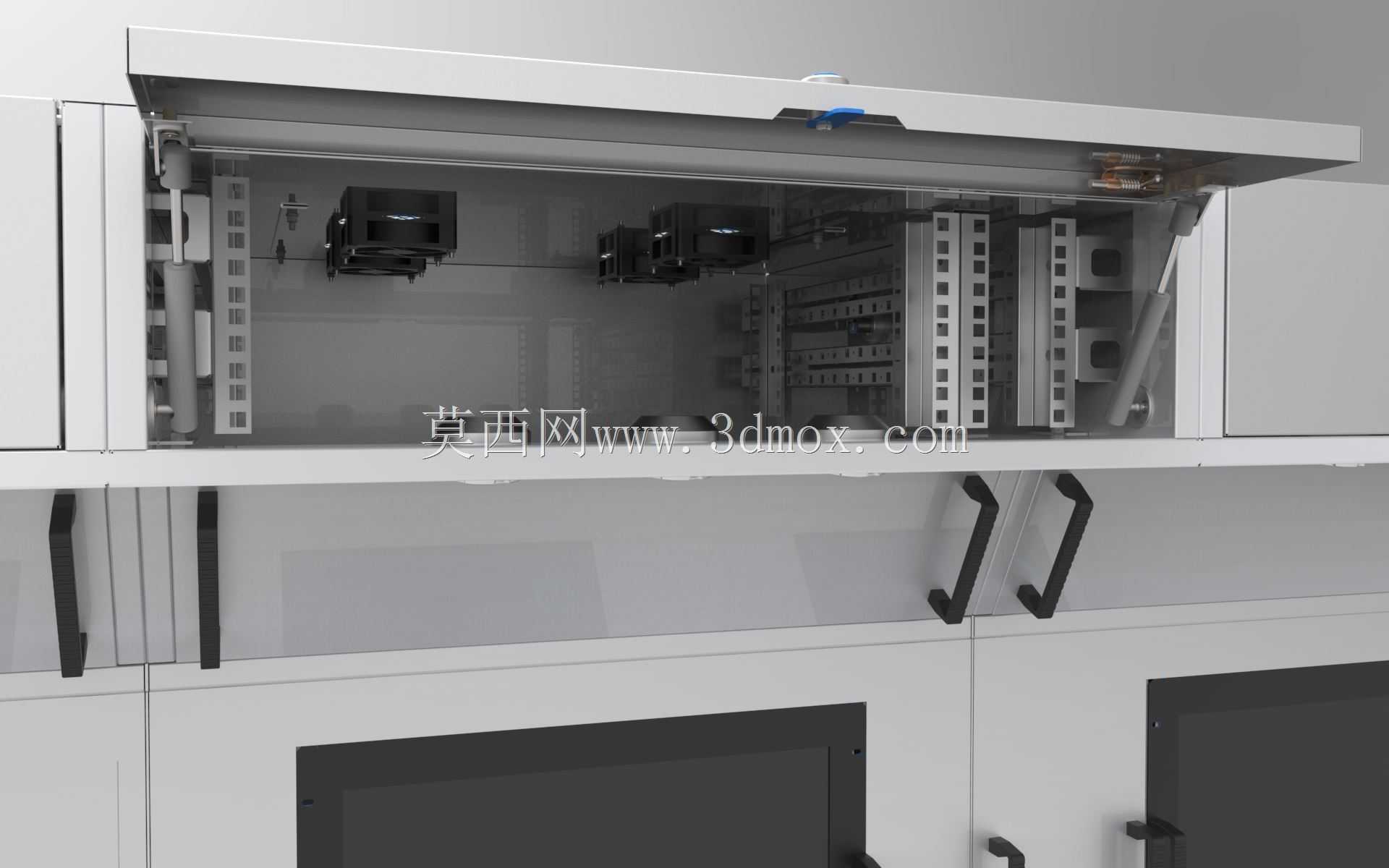

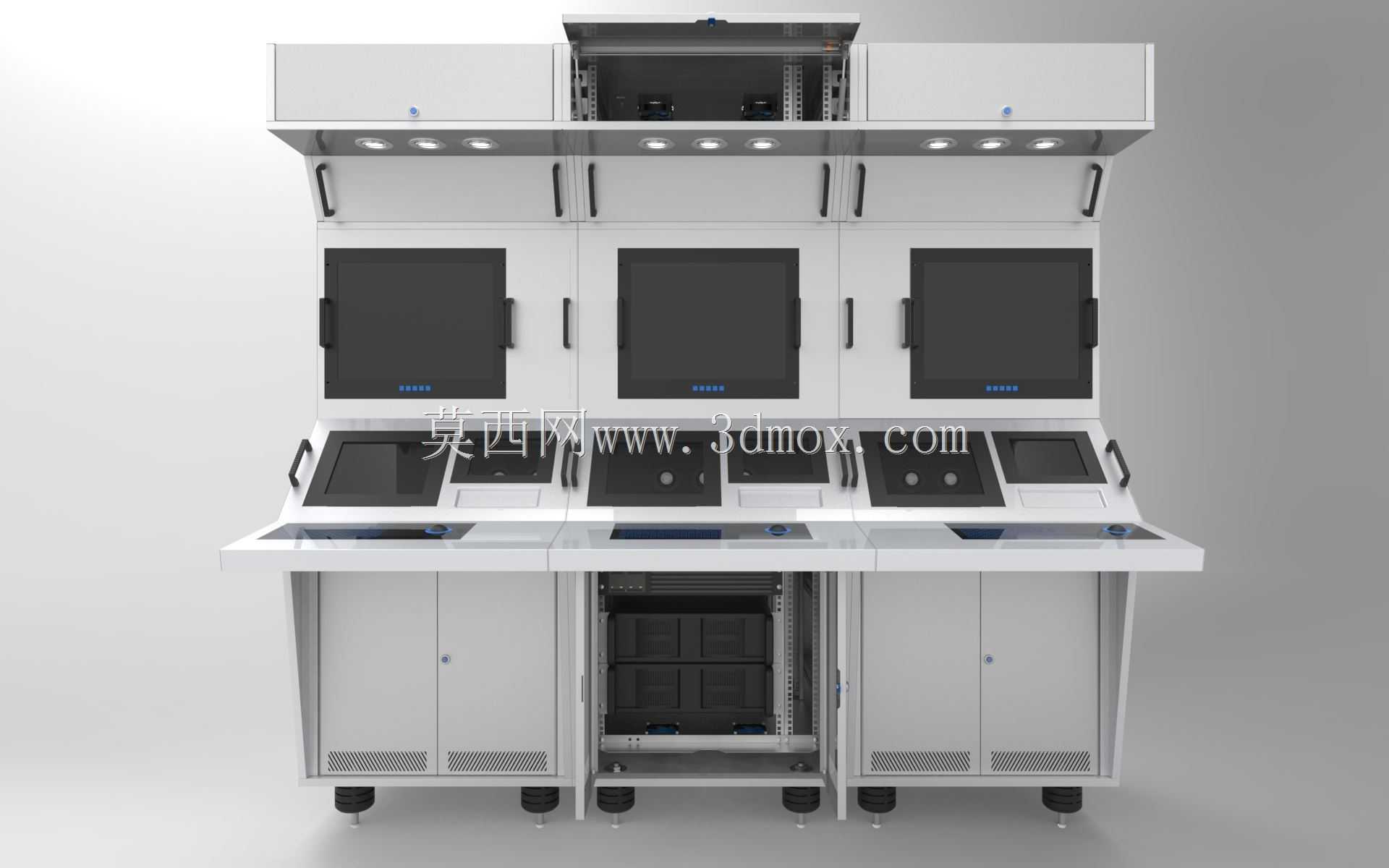

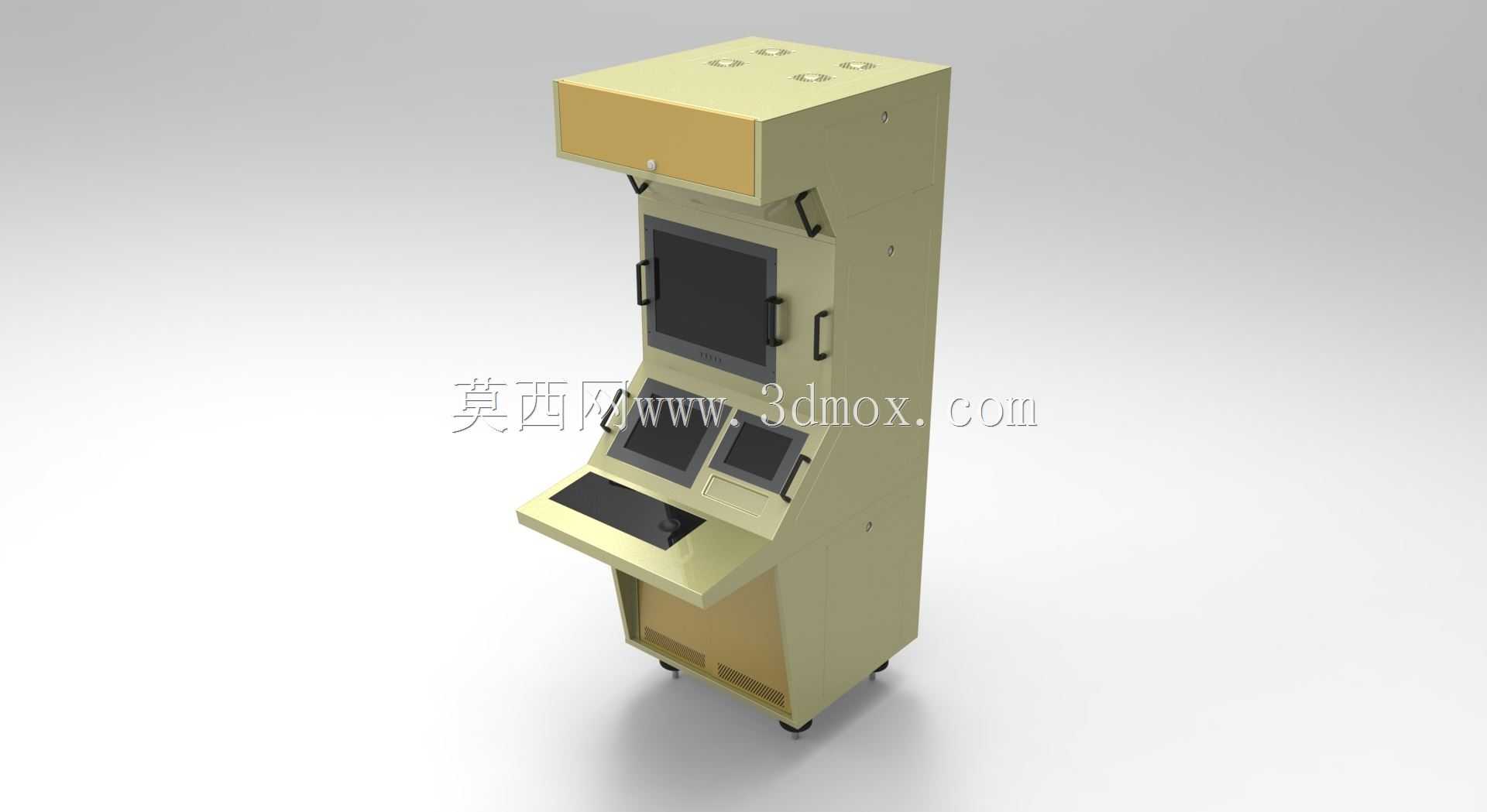

　　该立式操控终端主要面向军用空域管控场景部署，可承担空中交通管制、导航信号引导、拦截行动指令下发三类核心作业任务，整体采用落地式立柜结构，适配固定指挥场所的安装需求。从结构布局来看，设备整体采用分段式腔体设计，顶部设置独立封闭储物舱，可用于存放备用操作手册、应急处置记录卡、便携通讯终端配件等物品，舱门采用带锁扣的平开门结构，开合角度可达110度，满足日常取放物品的操作空间需求。中部操作区采用分层人机工程设计，最上层嵌入式安装主显示屏，屏幕周边设置可调节锁紧的遮光挡板，避免指挥场所内多光源照射产生的屏幕反光问题，屏幕两侧加装竖向辅助扶手，方便操作人员在长时间值守过程中调整倚靠姿态，也可在设备移动转运过程中作为受力提拉点位。

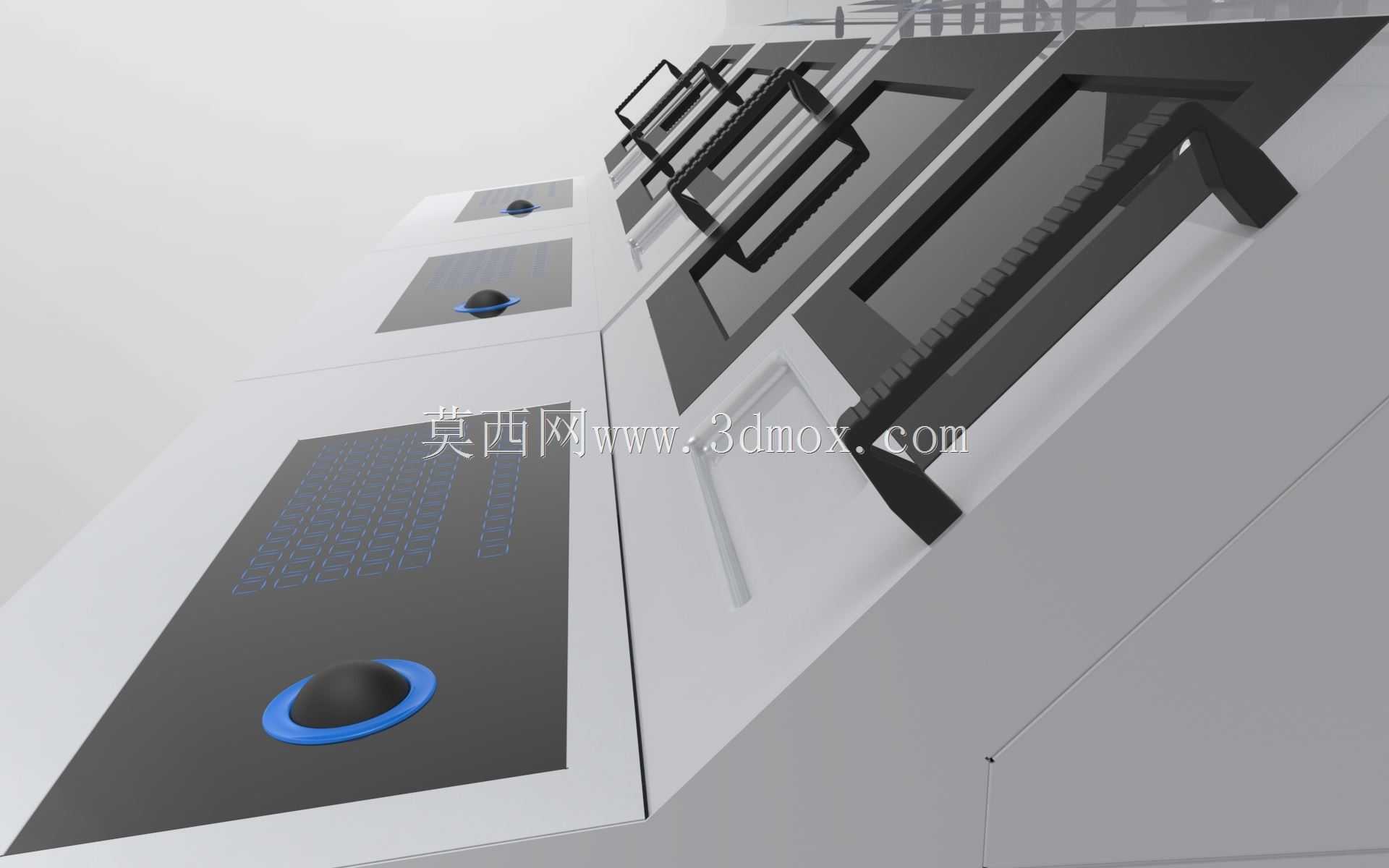

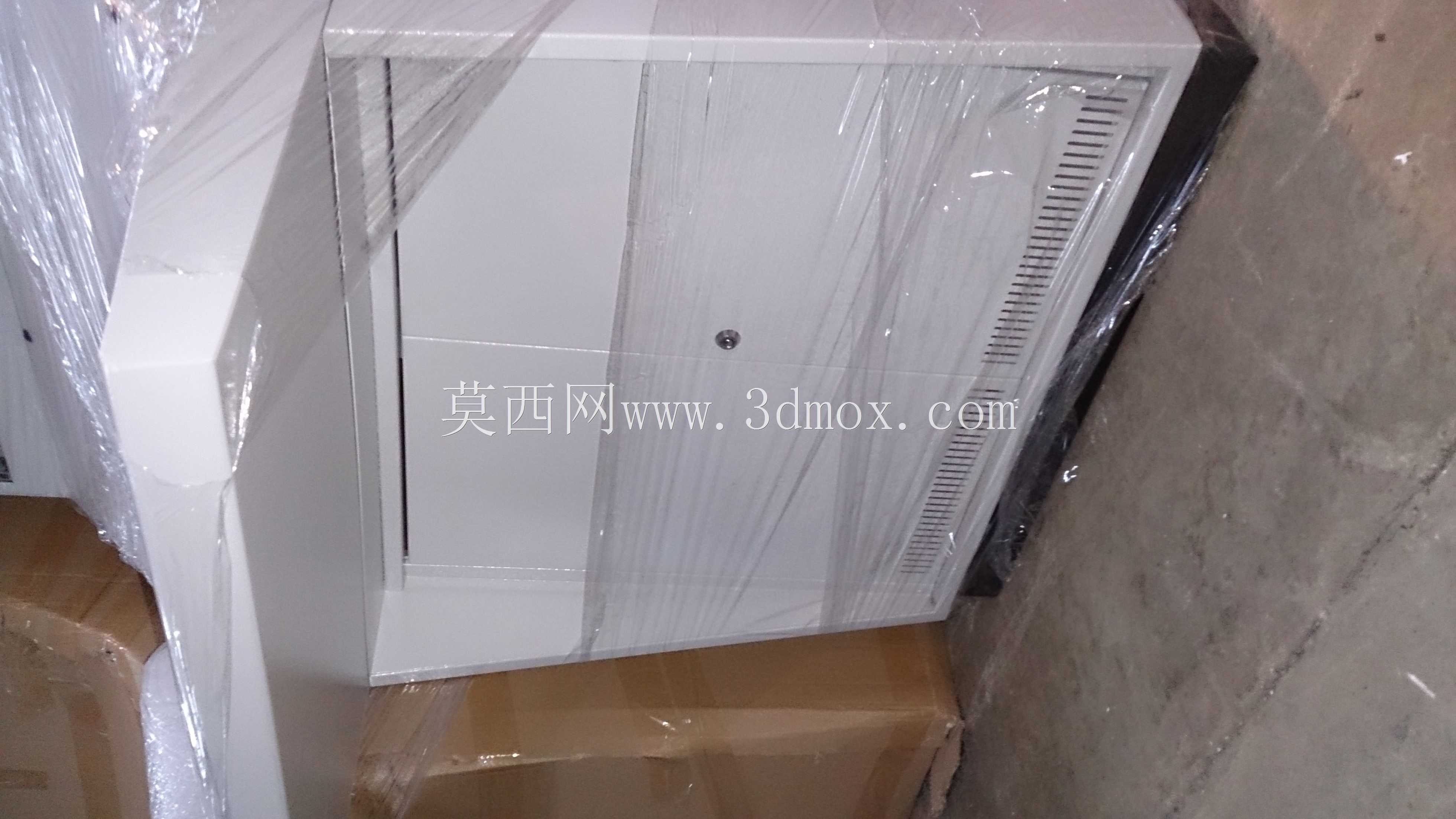

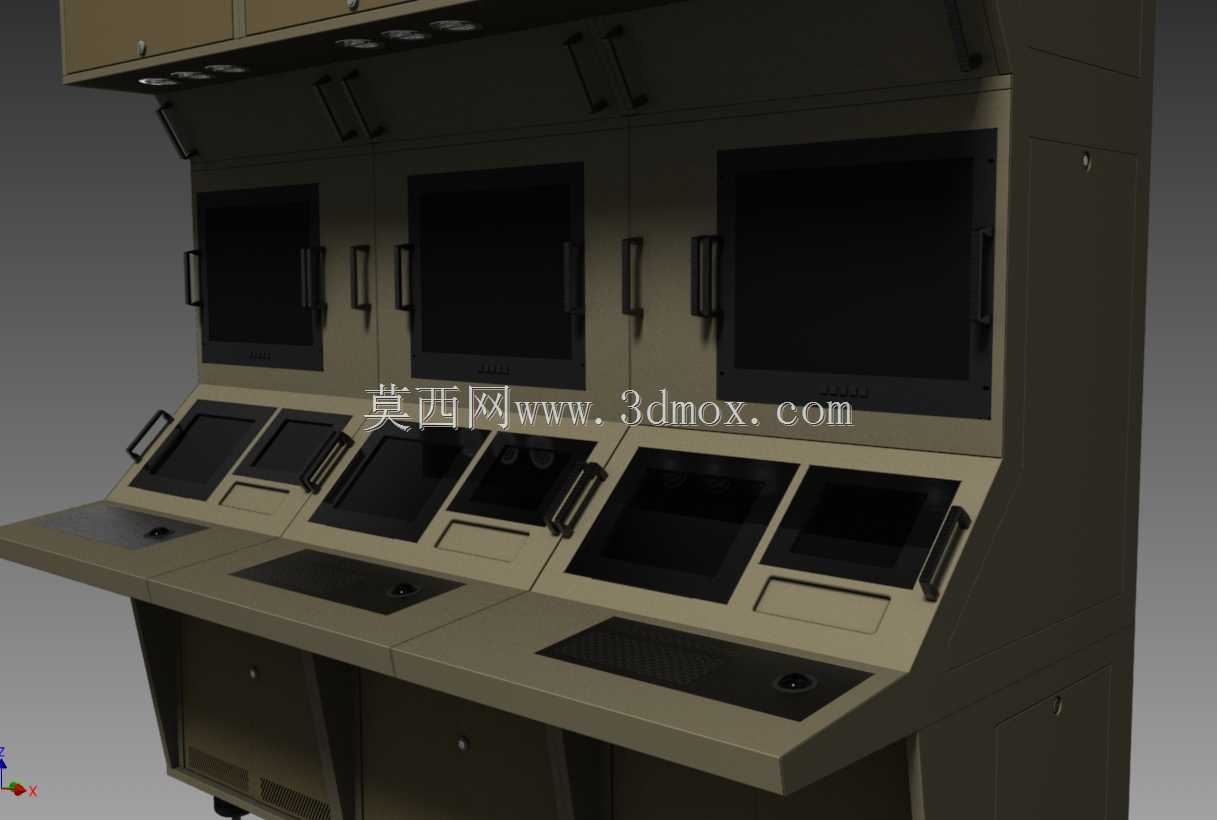

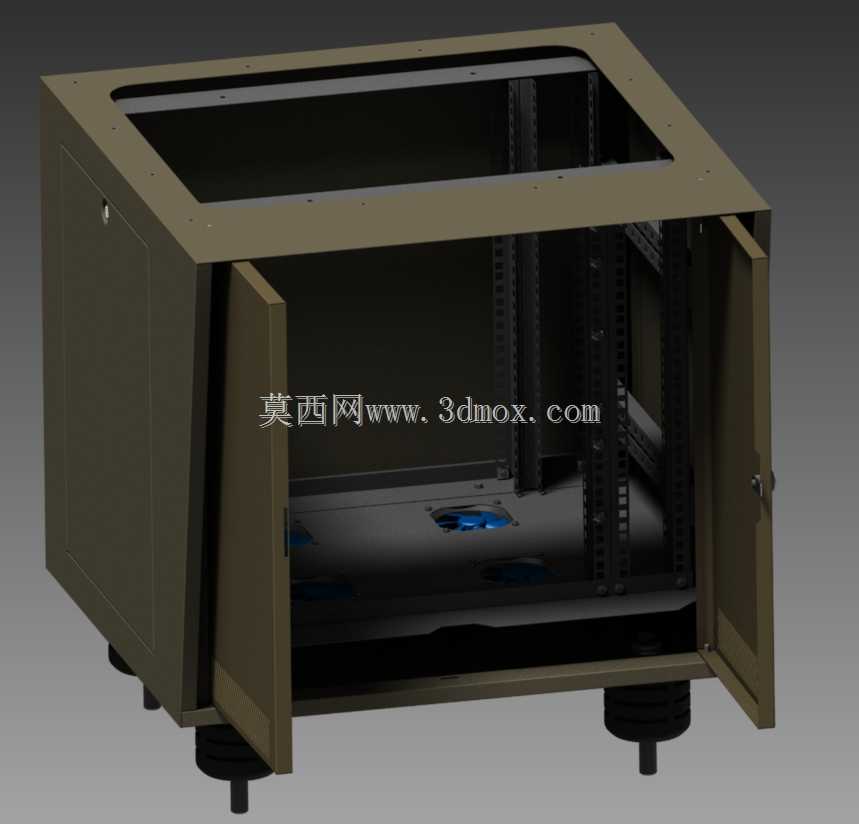

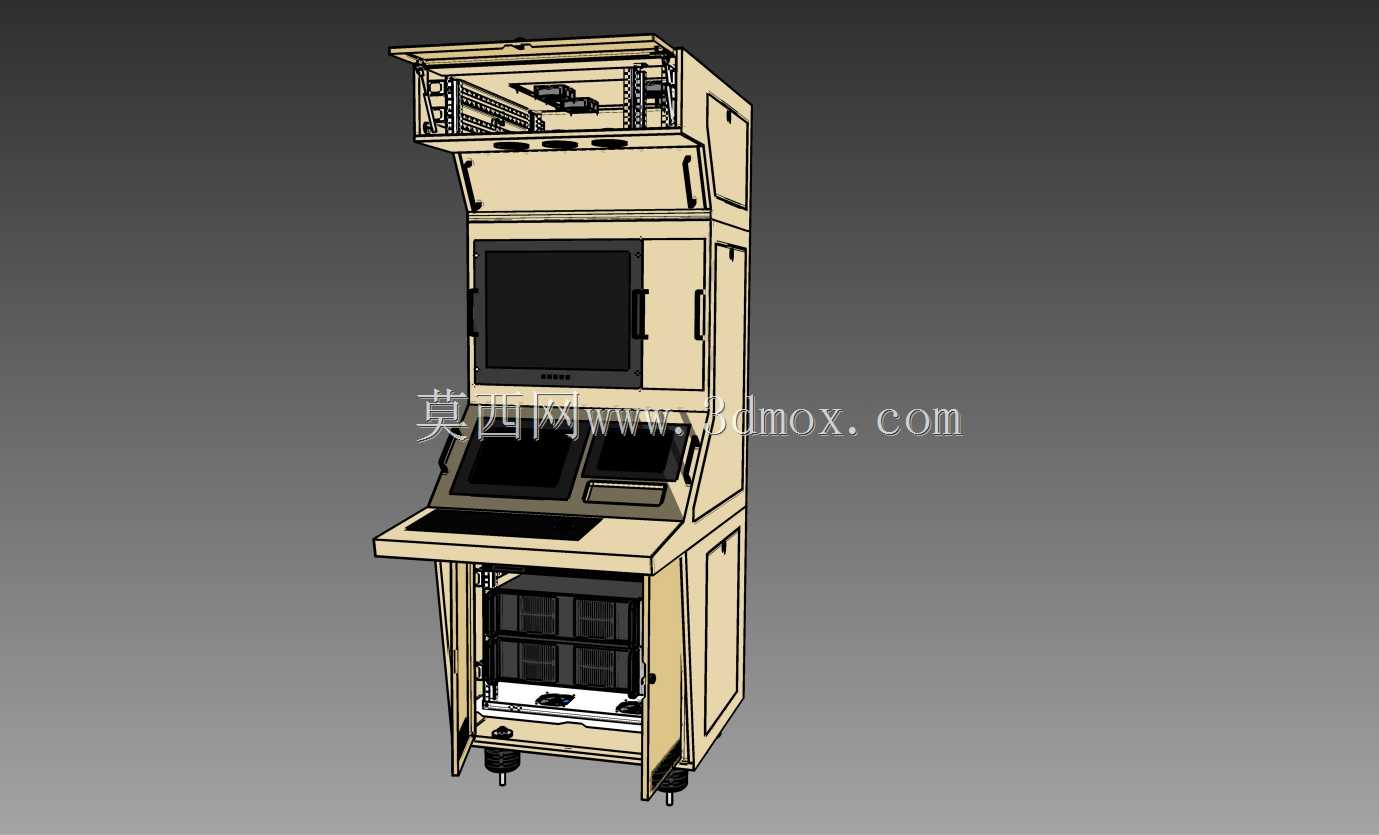

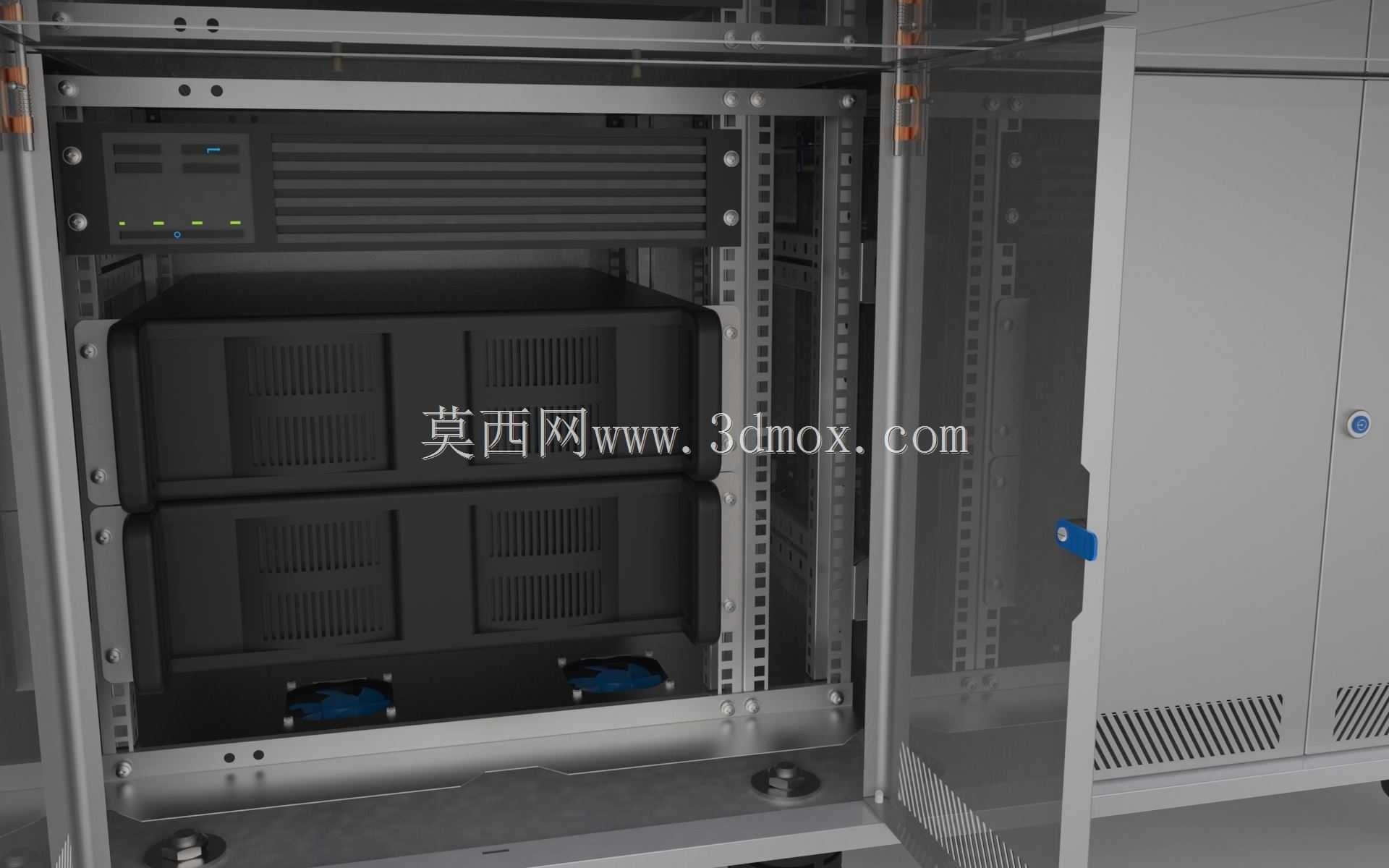

　　主显示屏下方设置双屏辅助显示区域，可分别呈现空域态势图、目标参数列表两类不同信息，避免单屏多窗口切换带来的信息遗漏问题，双屏区域同样配置独立锁止结构，可在非作业时段将屏幕收纳至柜体内部，降低屏幕磕碰损坏的概率。辅助显示屏下方延伸出一体化操作台面，台面上嵌入式安装工业级键盘与轨迹球操控模块，台面边缘做圆弧倒角处理，避免操作人员长时间伏案作业时的腕部压伤，台面下方设置封闭储物柜体，采用双开门结构，内部预留标准机架安装位，可放置工控主机、信号处理模块、电源分配单元等核心硬件，柜体底部开设通风散热栅格，配合内部可选装的散热风扇形成自下而上的散热风道，保障长时间连续运行时的硬件工作温度处于合理区间。从安装边界来看，

　　设备整体深度控制在800毫米以内，宽度控制在700毫米以内，高度控制在2100毫米以内，可适配标准指挥大厅的工位间距要求，底部预留地脚螺栓安装孔位，也可根据实际使用需求加装万向脚轮实现短距离移位。设计过程中充分考虑军用场景的使用特殊性，所有外露结构件均采用冷轧钢板折弯焊接成型，表面做哑光米白色喷塑处理，避免强光环境下的反光暴露点位，所有接缝处做密封处理，可满足常规室内指挥场所的防尘要求，操作按键与接口均采用工业级耐磨损型号，可承受高频次操作下的使用寿命要求。设备的线缆接口全部集中布置在柜体背部的下部区域，设置独立的线缆理线舱，强弱电走线做物理分隔，避免信号传输过程中的电磁干扰，同时预留冗余接口位，可根据后续功能升级需求加装通讯模块、

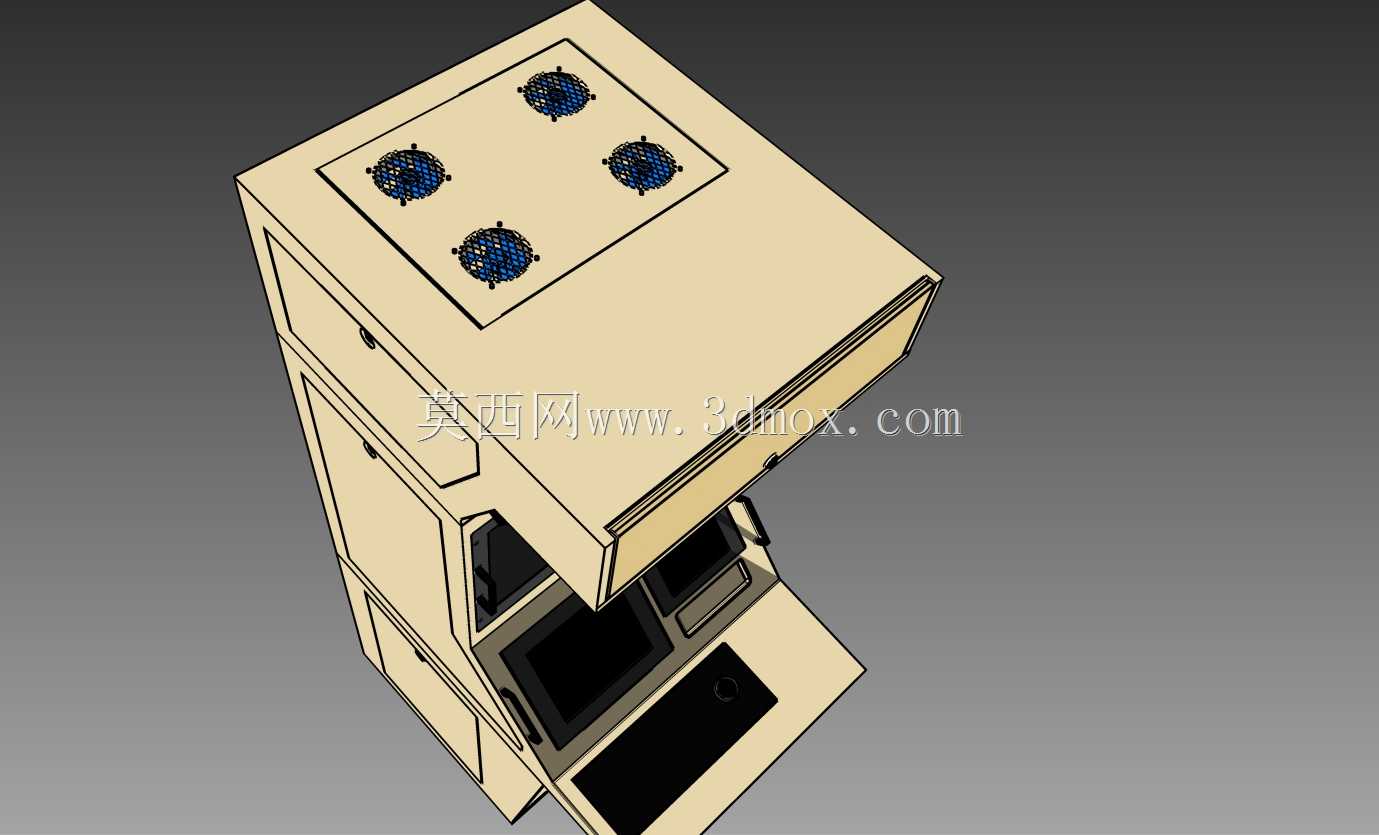

　　加密模块等扩展硬件。从人机交互逻辑来看，所有操作控件的布置高度均符合成年立姿、坐姿作业的舒适操作区间，主显示屏的安装倾角设置为15度，适配坐姿作业时的人眼视线角度，辅助显示屏倾角设置为30度，方便操作人员在立姿观察态势时无需过度低头即可获取信息，操作台面的高度设置为900毫米，匹配标准座椅的扶手高度，长时间伏案操作时腕部可自然放置在台面上，降低作业疲劳度。柜体的所有门板均设置三点式锁具，非授权人员无法开启设备舱体，保障内部硬件与数据的安全性，顶部储物舱的内部设置可调节隔板，可根据存放物品的尺寸调整隔板高度，提升空间利用率。设备整体结构未设置过多外露突出部件，转运过程中可直接通过底部托盘位进行叉车搬运，也可通过两侧扶手进行人工抬运，整体重量控制在合理区间，无需大型吊装设备即可完成现场安装就位。在结构强度设计上，柜体框架采用1.5毫米厚冷轧钢板折弯成型，焊接部位做打磨抛光处理，整体承重能力可达200公斤以上，台面上可临时放置便携通讯设备、纸质作业文档等物品，不会出现台面变形问题。散热设计上除了底部进风格栅外，在柜体背部对应主机安装位置设置出风孔，形成对流散热通道，在环境温度25摄氏度的常规工况下，内部硬件的满载运行温度可控制在45摄氏度以内，无需额外加装外置散热设备即可满足7*24小时连续值守的运行要求。
