BF25型滚珠丝杠端部支撑固定座结构

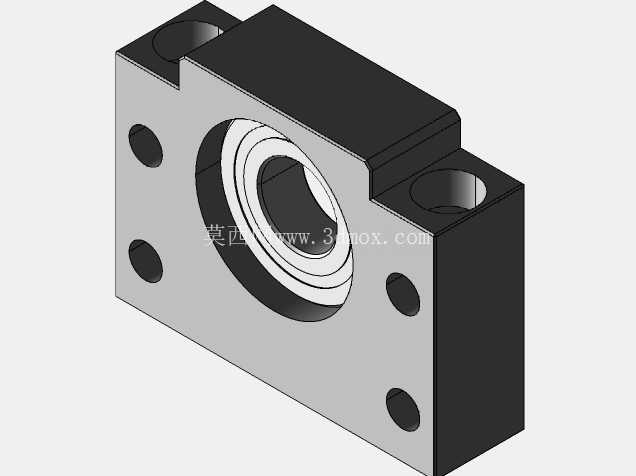

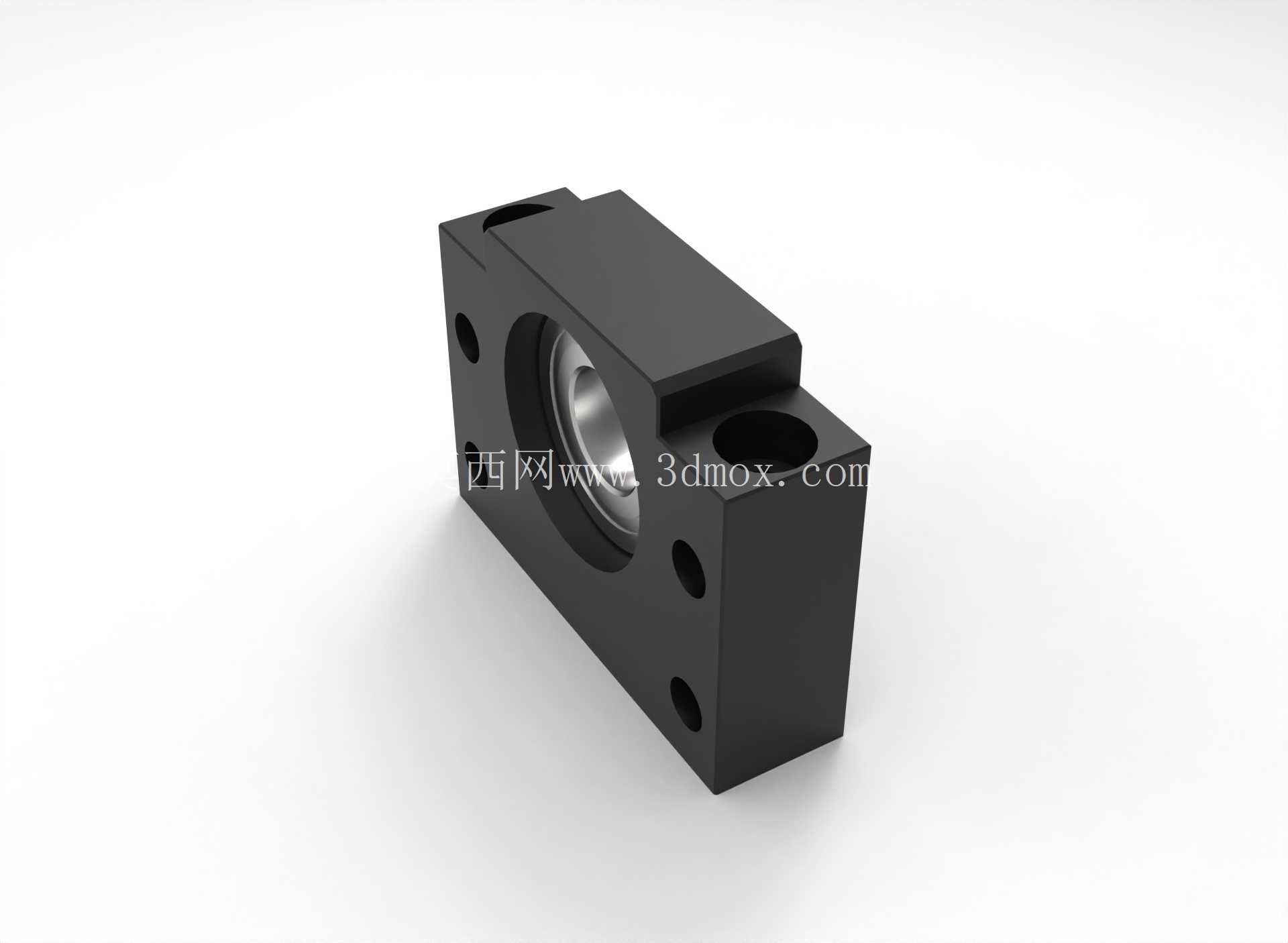

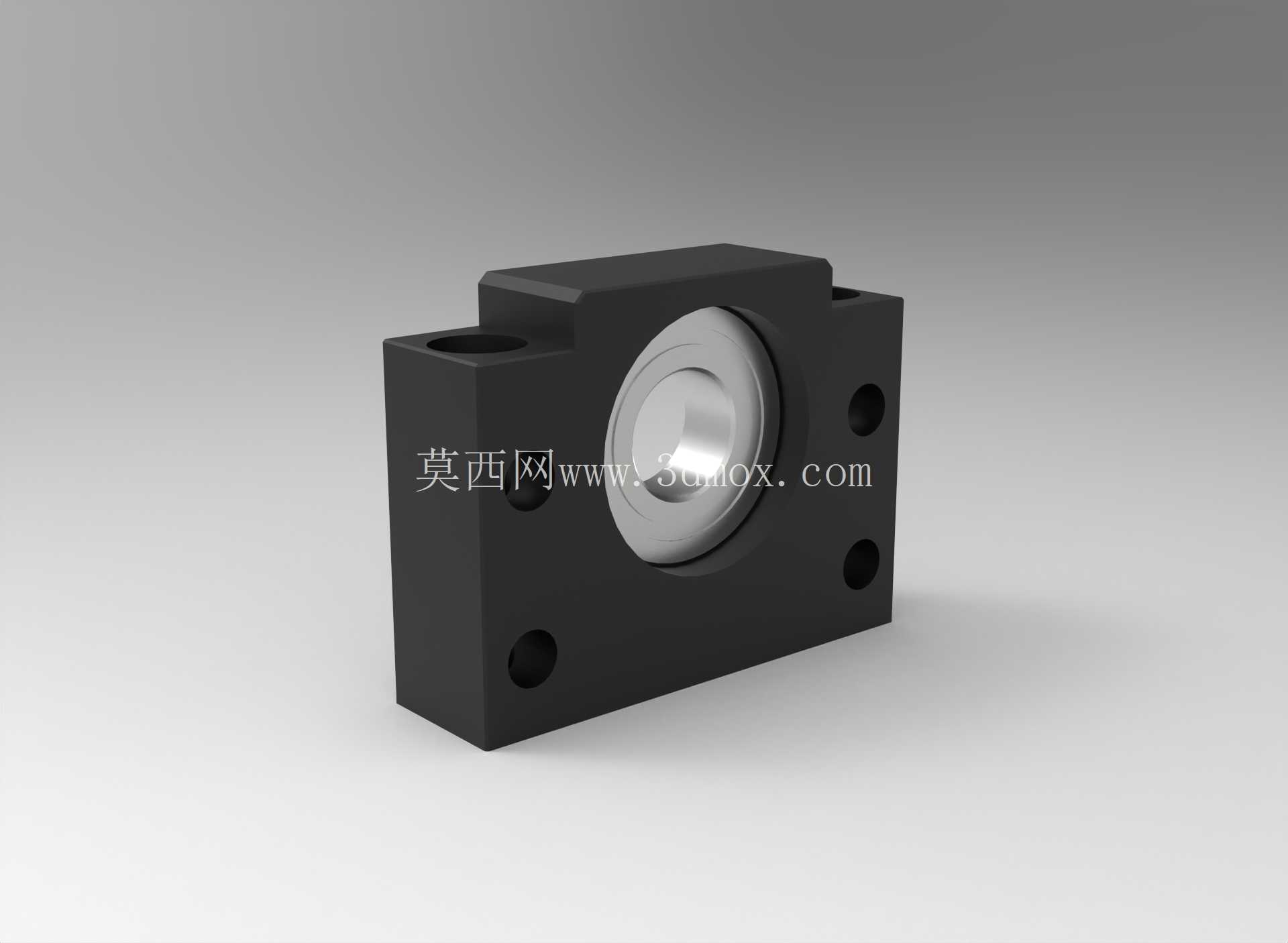

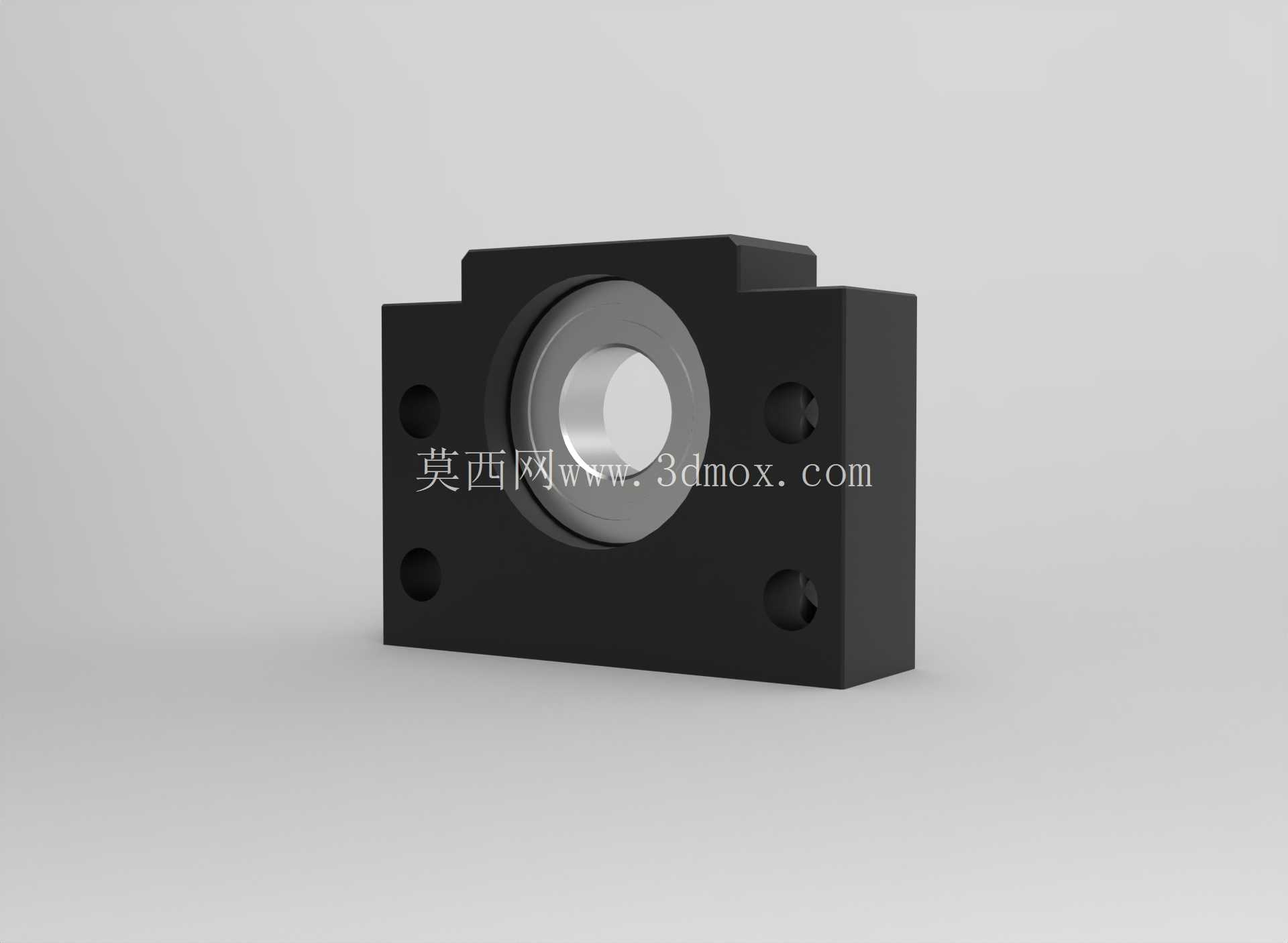

　　在直线传动模组、数控进给轴、精密滑台这类需要实现高精度直线位移的设备结构里，丝杠支撑座是直接决定传动刚性与运行精度的核心配套部件，BF25规格的支撑单元属于固定侧支撑结构，主要承担滚珠丝杠端部的径向承载与轴向限位作用，和对应的支撑侧单元配对使用时，可将丝杠的旋转运动约束在固定轴线上，避免丝杠高速回转时出现挠曲、窜动问题。从结构设计逻辑来看，这款支撑座采用一体式方块式本体设计，本体材质通常选用45号钢经发黑处理，兼顾结构刚性与基础防锈能力，中心位置预装适配25规格丝杠轴端的角接触球轴承，轴承预紧量在零件加工阶段就已经调整到位，现场装配时不需要额外调整轴承间隙，可直接将丝杠轴端穿入中心孔通过锁紧螺母完成固定，大幅降低现场装配的调试难度。

　　本体上预留的四个安装沉孔呈对称分布，安装孔的孔位公差严格按照通用安装规范设计，可直接适配市面主流25规格滚珠丝杠的安装尺寸，安装时通过内六角螺栓将支撑座固定在设备安装基板上，安装面的平面度要求控制在0.02mm以内，避免安装面不平导致支撑座偏斜，进而引发丝杠运转卡滞、精度衰减过快的问题。从实际应用场景来看，这类支撑单元广泛用在小型数控铣床的X/Y/Z轴进给结构、点胶设备的直线滑台、自动化检测设备的位移模组、包装机械的送料进给机构中，在这些场景里，支撑座需要承受丝杠传动过程中产生的轴向切削反力与径向负载，一体式的本体结构可以避免拼接式结构带来的刚性不足问题，在额定负载范围内可有效控制丝杠的轴向窜动量在0.005mm以内，满足精密传动的精度要求。

　　设计这款支撑座的三维模型时，需要重点关注几个核心尺寸边界：首先是中心轴承孔的同轴度，必须保证轴承安装孔与本体安装基准面的垂直度，否则会导致丝杠安装后出现别劲现象，加快轴承与丝杠螺母的磨损；其次是安装孔的中心高尺寸，需要和对应配对的螺母座、支撑侧支撑座中心高保持一致，公差控制在±0.01mm范围内，避免丝杠安装后出现倾斜，影响传动顺畅度；另外，本体的侧边厚度、轴承孔的挡肩高度也需要经过强度校核，保证在最大轴向负载下不会出现结构变形。在实际选型装配过程中，这款固定侧支撑座需要和FF25这类支撑侧单元配合使用，固定侧承担主要的轴向限位与承载，支撑侧允许丝杠在温度变化时出现微量的轴向伸缩，避免热胀冷缩导致丝杠弯曲变形。

　　支撑座的边角位置都做了倒角处理，既可以避免装配时锐边划伤操作人员，也能去除加工过程中产生的毛刺，保证安装面的贴合精度。中心位置的轴承外圈通过孔用挡圈或者端盖完成轴向固定，内圈通过丝杠轴端的锁紧螺母锁紧，锁紧时需要按照对角顺序逐步拧紧锁紧螺母的顶丝，避免轴承出现偏载。从结构优化的角度来看，这种一体式支撑座相比传统的自行加工轴承座、自行装配轴承的方案，省去了轴承孔加工、轴承预紧调整的工序，零部件的一致性更好，适合批量设备的装配使用，同时标准化的安装尺寸也方便后期设备维护时的备件更换，不需要重新测绘加工安装孔位。在三维建模过程中，需要准确还原安装沉孔的深度、中心轴承孔的台阶尺寸、锁紧螺母的避让空间，避免装配时出现干涉问题，尤其是中心孔的内孔尺寸需要和对应丝杠的轴径尺寸匹配，保证装配间隙在合理范围内，既不能间隙过大导致同轴度偏差，也不能间隙过小导致装配困难。
