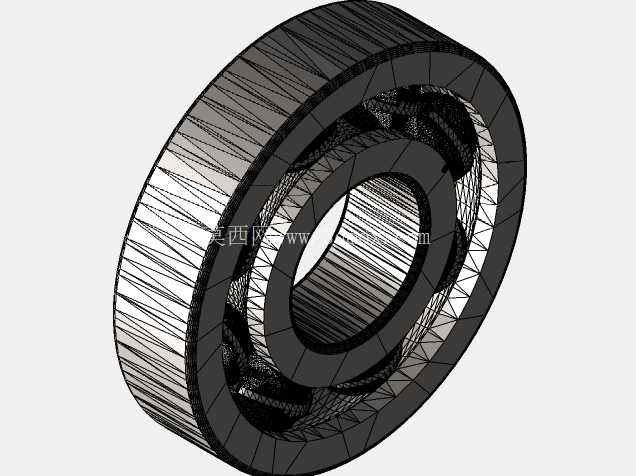

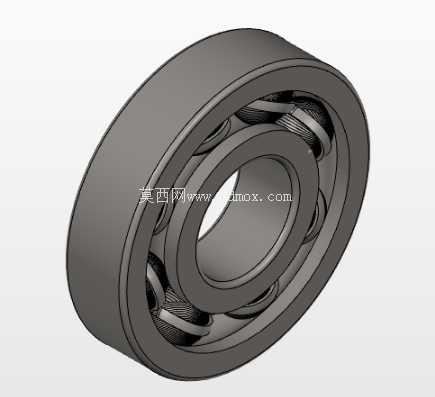

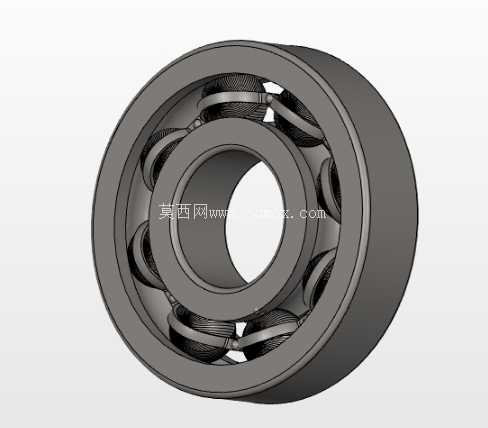

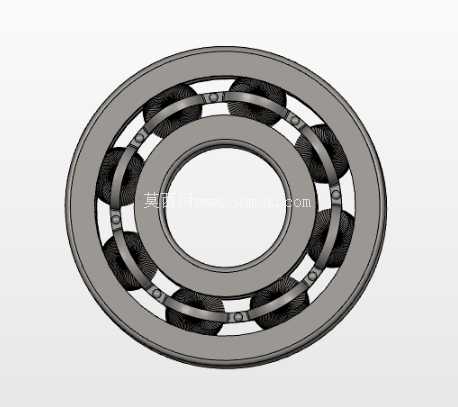

在各类旋转传动系统的设计选型环节,滚动轴承始终是支撑旋转轴系、降低运动摩擦阻力的核心基础部件,这款深沟球结构的滚珠轴承,可覆盖多数中低载荷、中等转速的常规传动场景,从普通民用机电设备的电机输出端,到轻工输送线的辊筒支撑位,再到小型机床的进给轴辅助支撑,都能见到这类结构轴承的应用。从结构设计逻辑来看,这款轴承采用最经典的深沟滚道构型,内圈与外圈分别加工有与滚珠曲率匹配的弧形滚道,滚道的曲率半径略大于滚珠半径,既保证滚珠与滚道有足够的接触面积承载径向载荷,也预留了微小的间隙适配少量的轴向窜动,避免轴系受热膨胀时出现卡滞。保持架采用浪形冲压结构,将每颗滚珠均匀分隔在滚道圆周方向,既防止滚珠之间直接接触产生额外摩擦磨损,也能保证所有滚珠在运转过程中受力均匀,避免局部载荷集中导致的早期点蚀失效。从安装边界的设计考量出发,这类轴承的内圈与轴采用过盈配合,装配时通常采用热装或者压装的方式将内圈固定在轴颈位置,随轴同步旋转;外圈则与轴承座的安装孔采用过渡或者小间隙配合,起到固定支撑的作用,设计时需要严格控制轴颈的圆柱度、轴承座孔的同轴度,形位公差超差会导致轴承安装后滚道变形,运转时出现异响、温升过高的问题,大幅缩短使用寿命。
在实际功能表现上,这类滚珠轴承相比滑动轴承,启动摩擦阻力更小,运转精度更容易保证,润滑维护也更简便,既可以采用脂润滑实现长期免维护运行,也可以采用油润滑适配更高转速的工况。设计建模过程中,需要重点关注几个核心尺寸的匹配:首先是滚珠的直径与数量,需要根据额定动载荷的计算值确定,在滚道圆周空间允许的前提下,更大直径、更多数量的滚珠能提升轴承的承载能力,但也要兼顾保持架的结构强度,避免保持架过梁过薄在高速运转时出现断裂;其次是内圈的内径尺寸,需要匹配对应标准轴径的公差带,通常选用k6或者m6的公差配合,保证内圈与轴无相对滑动;外圈的外径则需要匹配轴承座孔的H7公差,方便安装拆卸同时避免外圈在座孔内转动。
另外,滚道的粗糙度、波纹度也是建模时需要体现的工艺细节,虽然三维模型中不需要完全复刻微观的加工纹理,但结构设计时需要预留对应的加工余量,保证成品零件的滚道表面质量满足运转要求,滚道表面的加工缺陷会直接导致轴承运转时振动值超标,影响整套设备的运行精度。在实际选型应用中,这类轴承可以承受双向的径向载荷,也能承受一定比例的轴向载荷,当轴系存在少量的角度不对中误差时,深沟球结构也有微小的调心适配能力,但如果不对中量超过0.1度,就会导致滚珠与滚道的边缘接触,加速磨损,因此在长轴系的设计中,通常会将一端轴承设计为固定端,另一端设计为游动端,避免轴系热伸长导致的轴承额外载荷。
建模时还需要考虑密封结构的预留空间,虽然这款基础模型没有附带密封盖,但实际应用中,粉尘较多、存在油污飞溅的场景,需要在轴承两侧加装橡胶密封盖或者金属防尘盖,防止外部杂质进入滚道破坏润滑脂,也避免内部润滑脂泄漏污染周边设备部件。从结构强度校核的角度,设计时需要根据应用场景的额定载荷、预期寿命计算轴承的基本额定动载荷,校核滚珠与滚道的接触应力,确保接触应力低于材料的接触疲劳强度,避免早期出现点蚀、剥落等失效形式,轴承套圈通常采用高碳铬轴承钢制造,经过淬火回火处理后硬度达到HRC61-65,保证足够的耐磨性与接触强度,滚珠也采用相同材质,表面精度达到G5级以上,保证运转的平稳性。
