同轴式双级减速传动装置三维设计

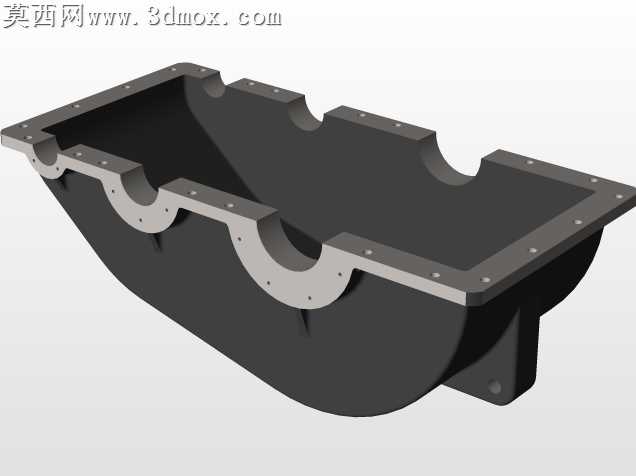

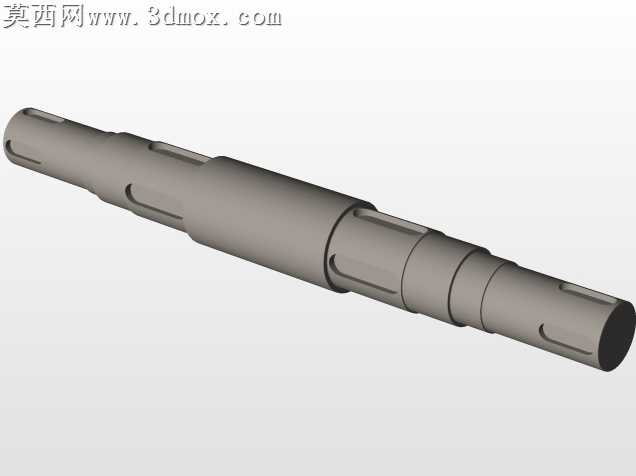

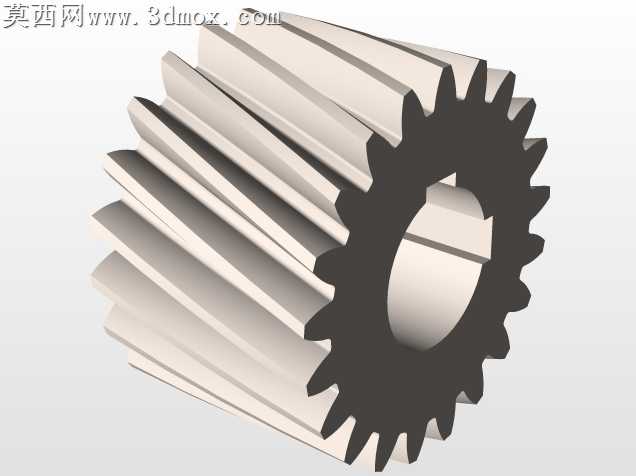

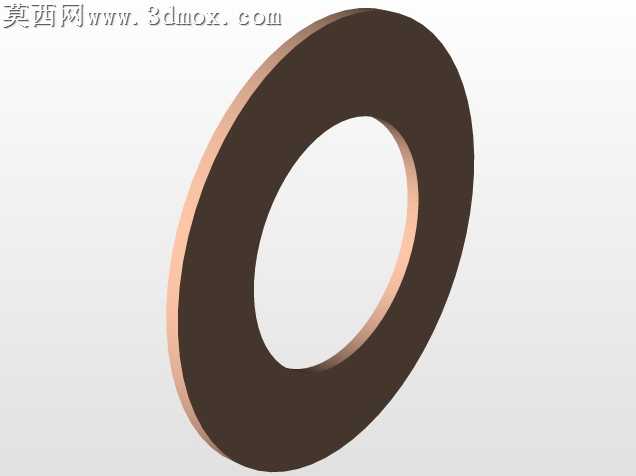

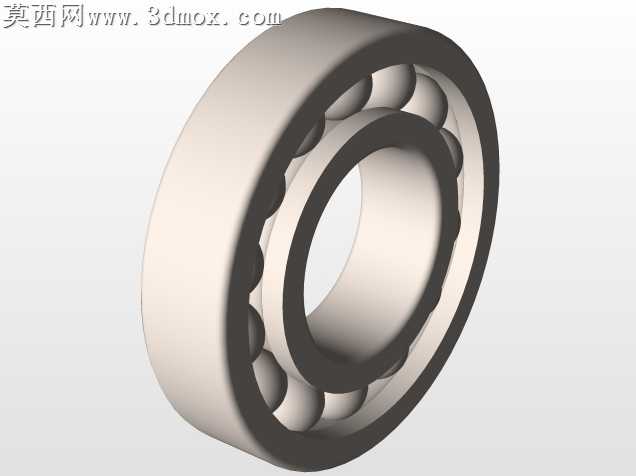

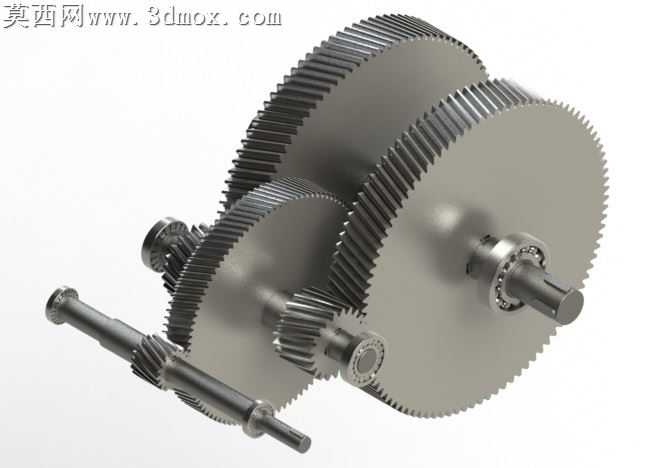

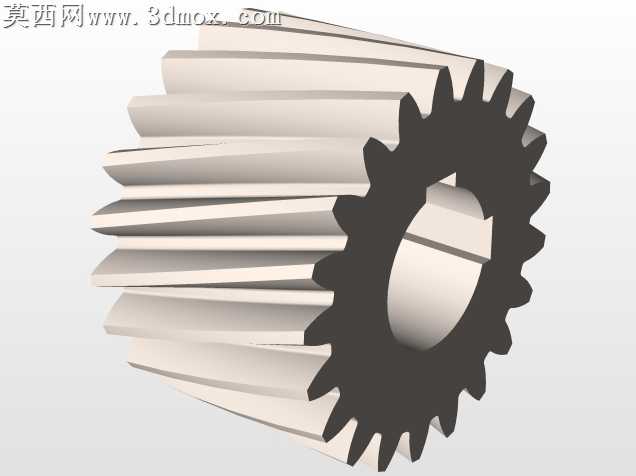

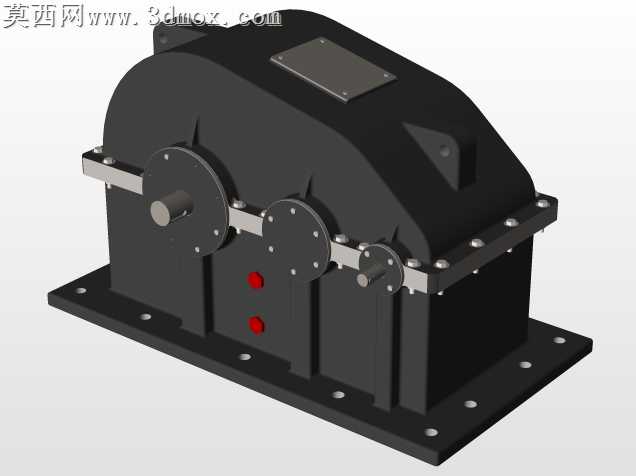

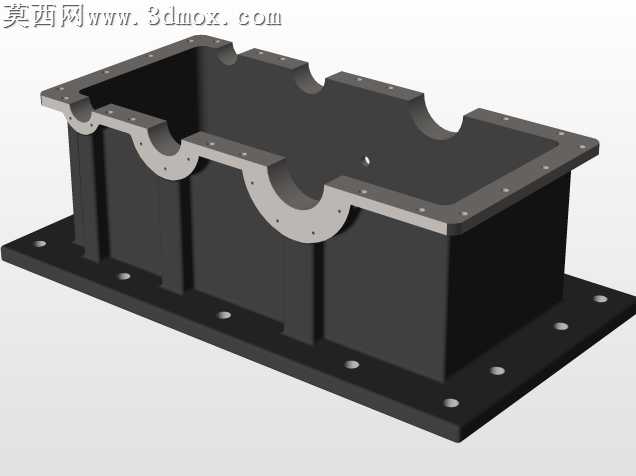

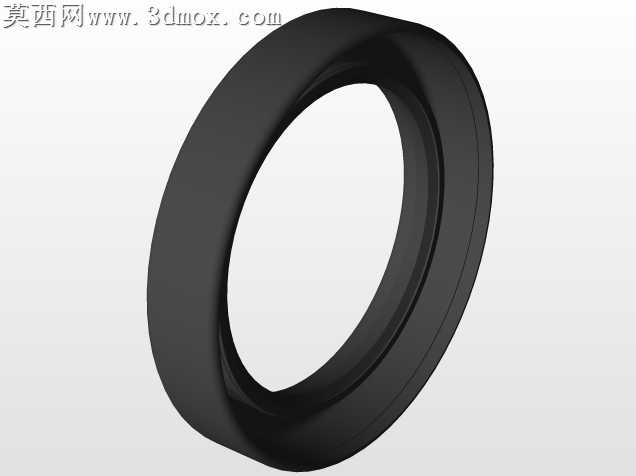

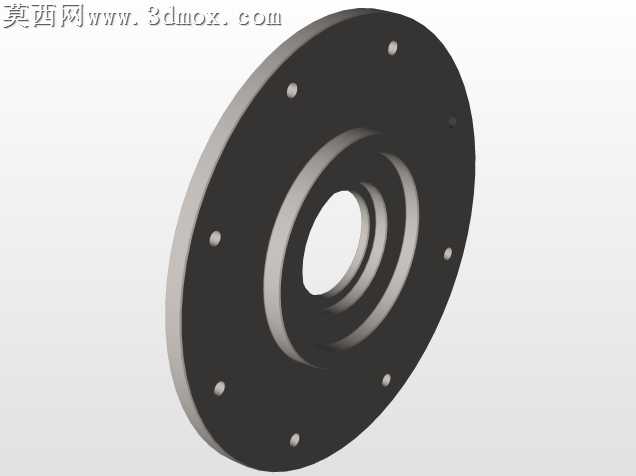

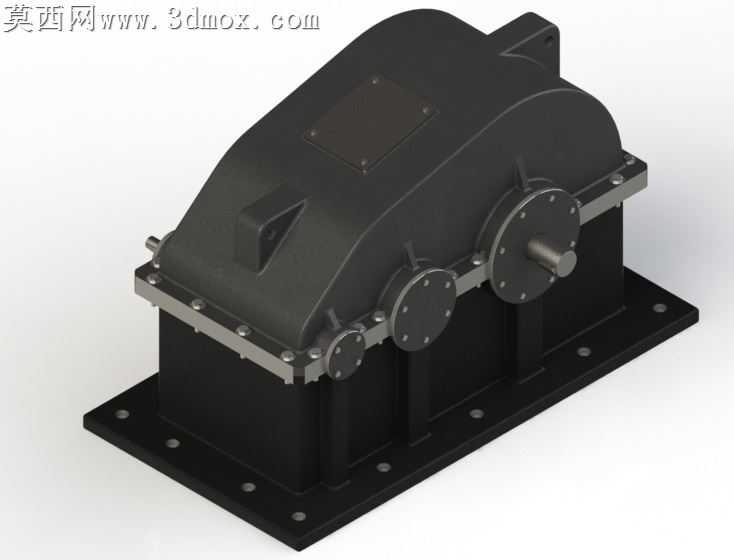

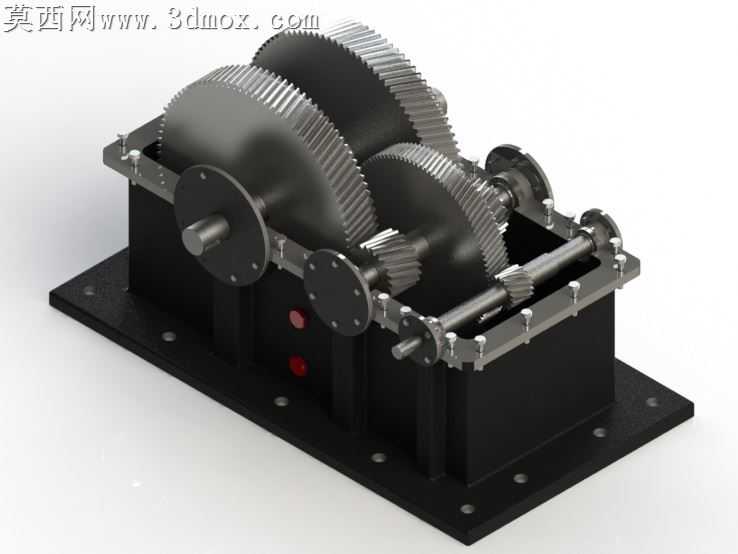

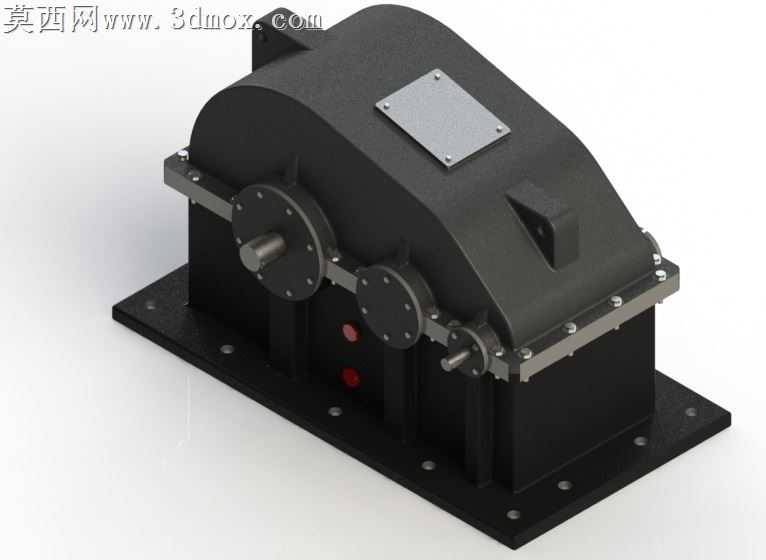

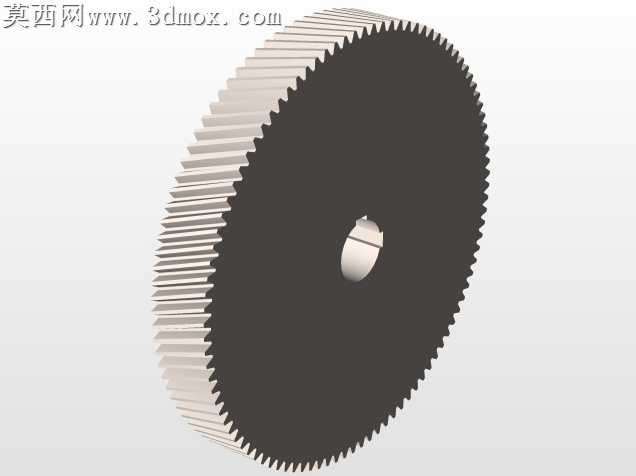

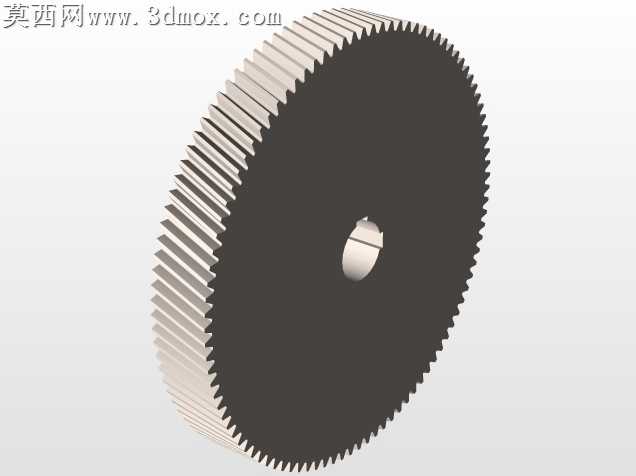

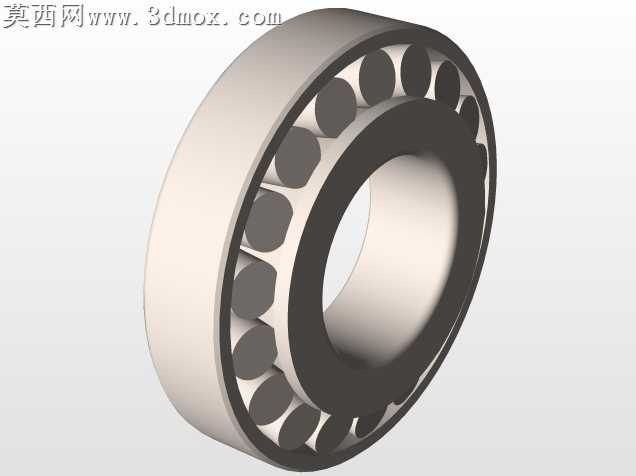

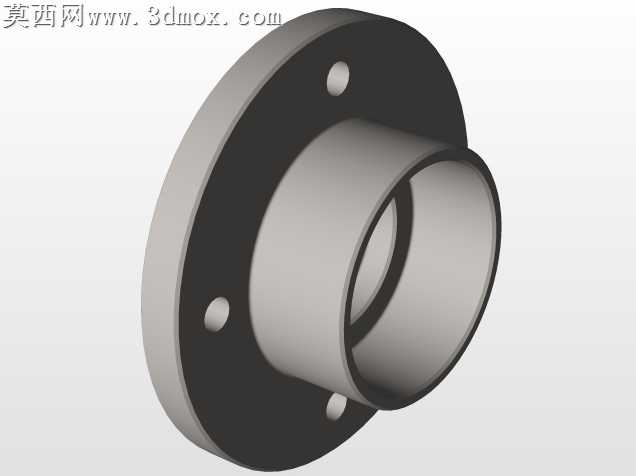

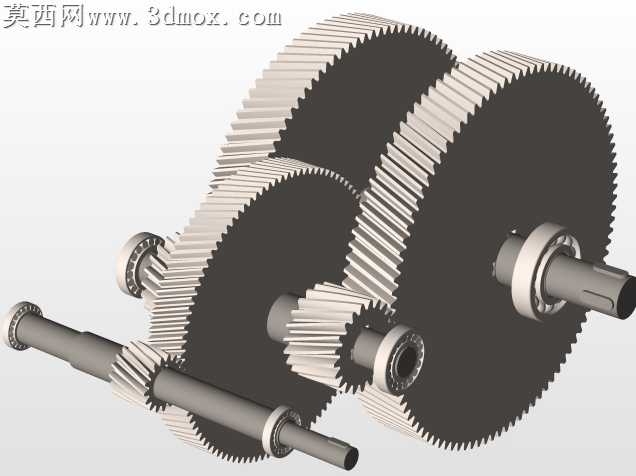

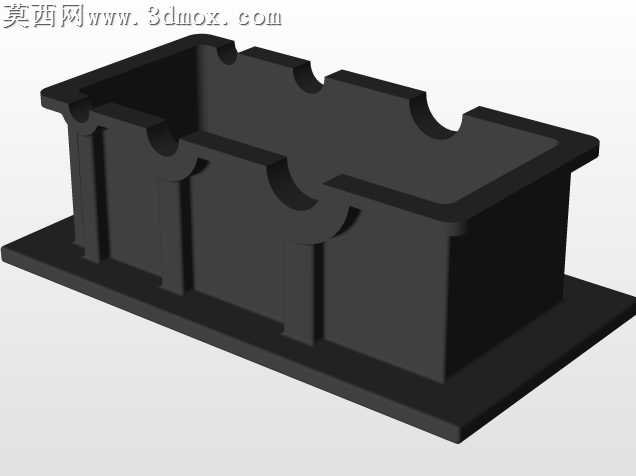

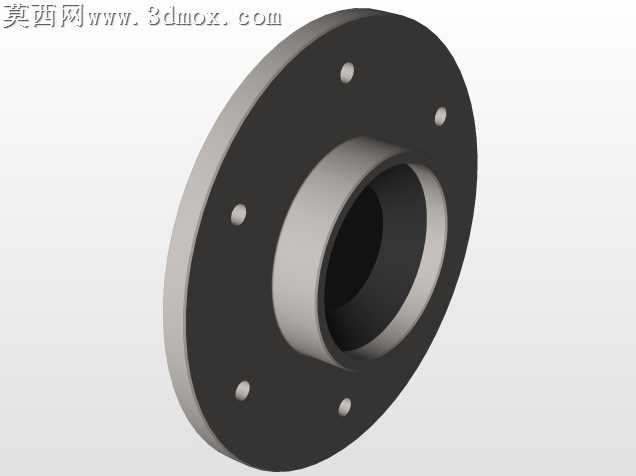

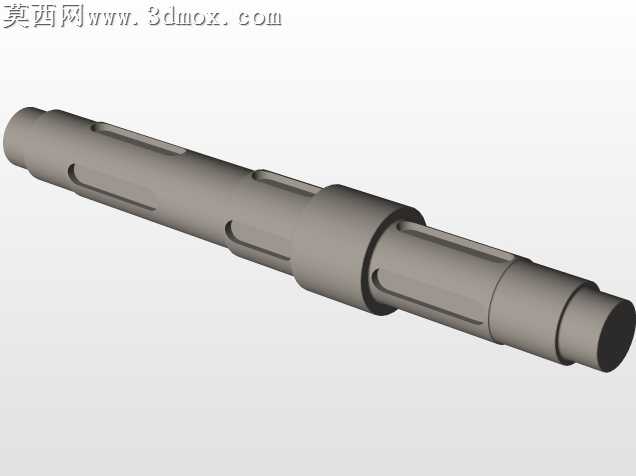

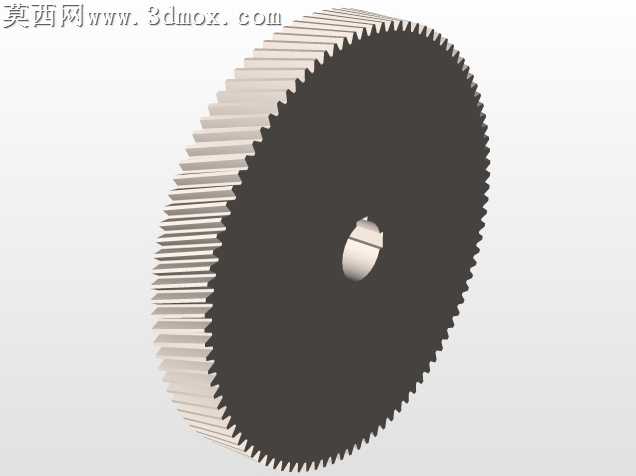

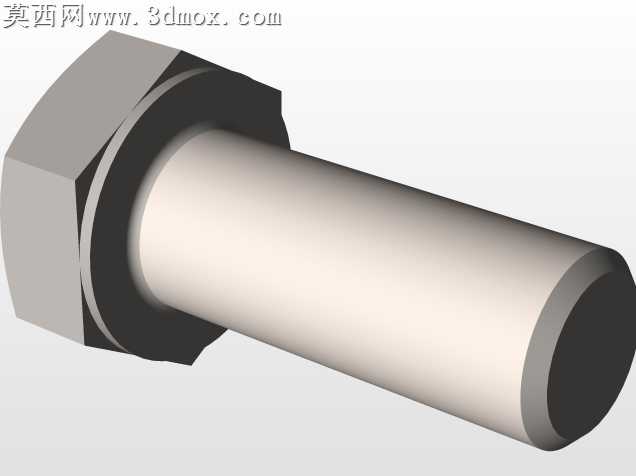

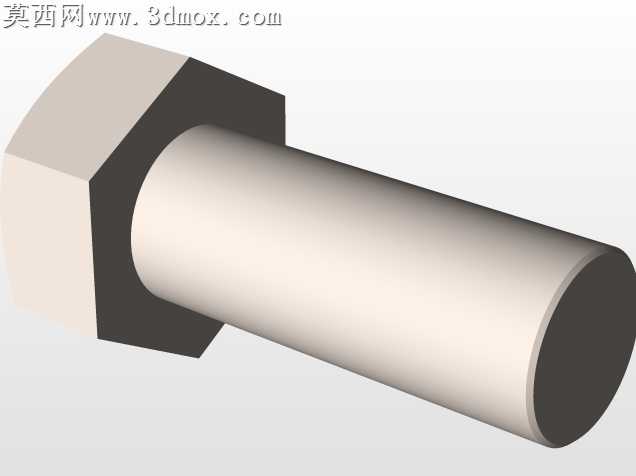

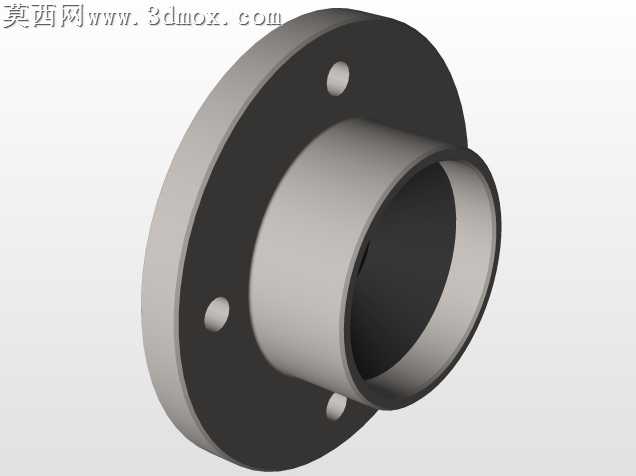

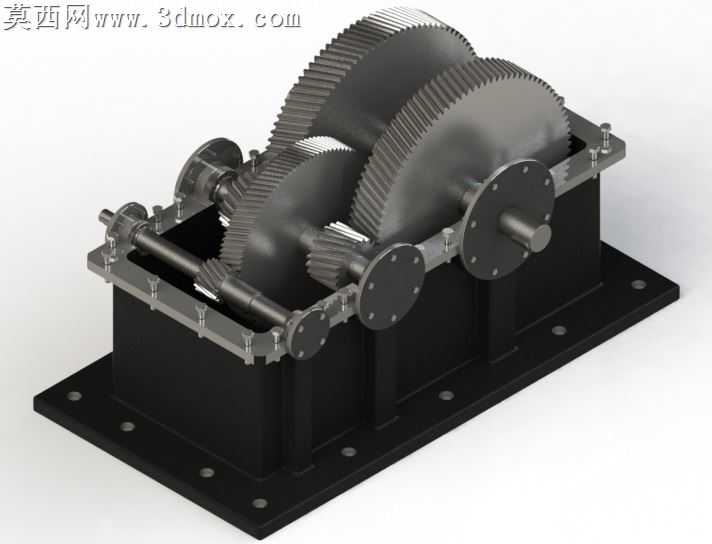

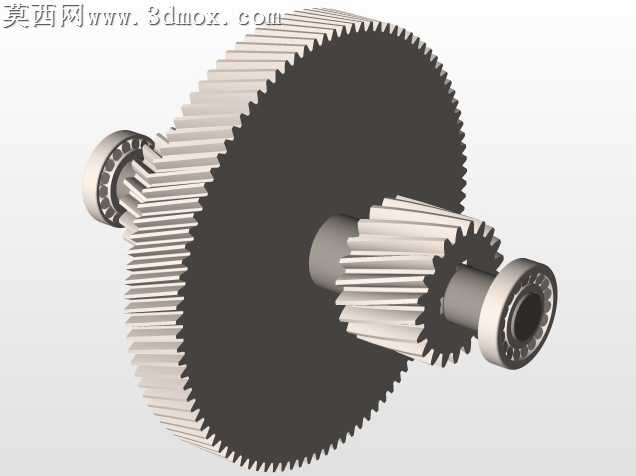

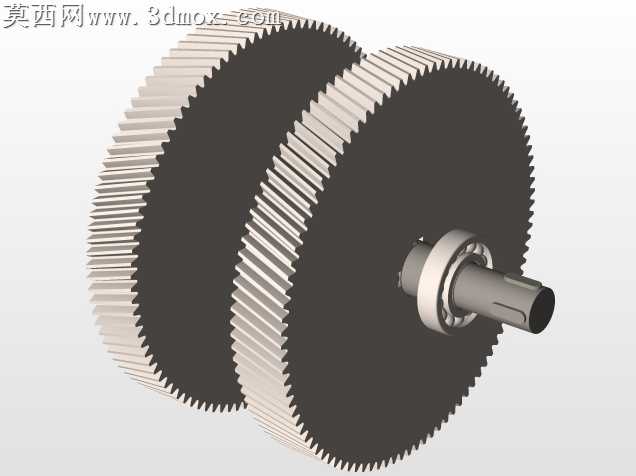

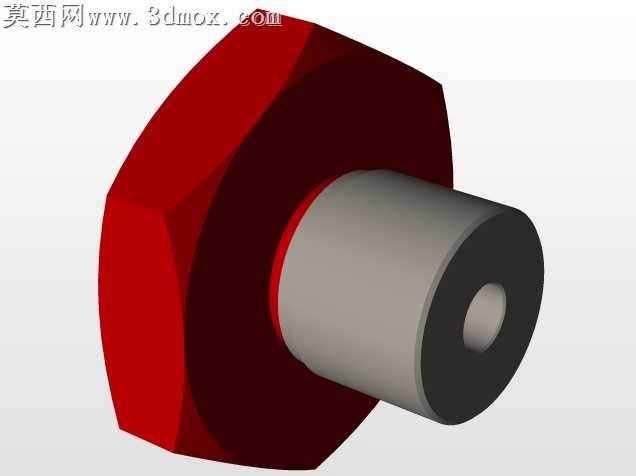

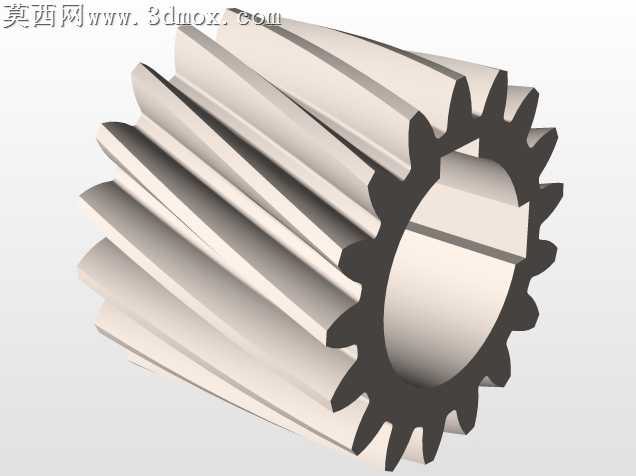

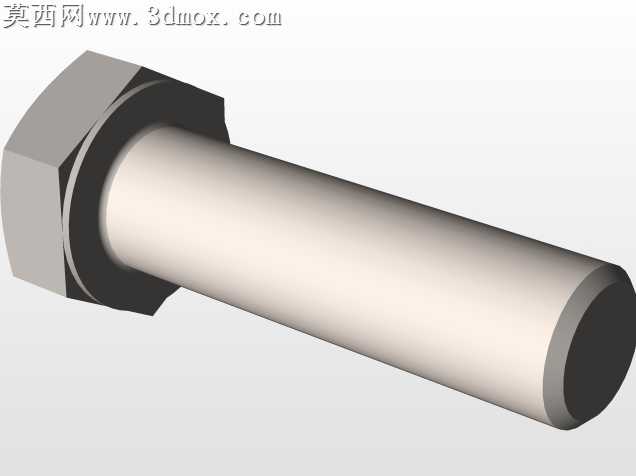

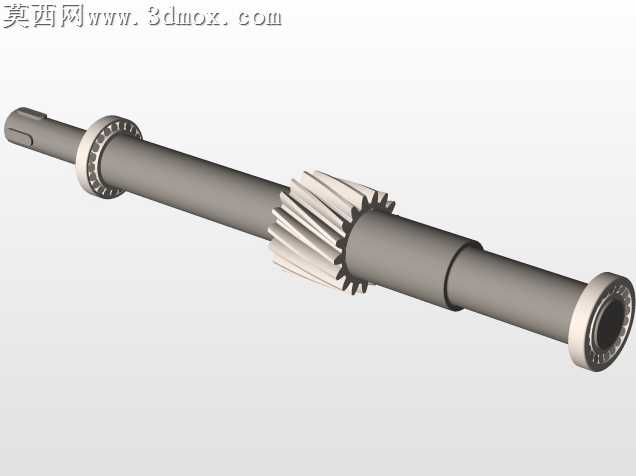

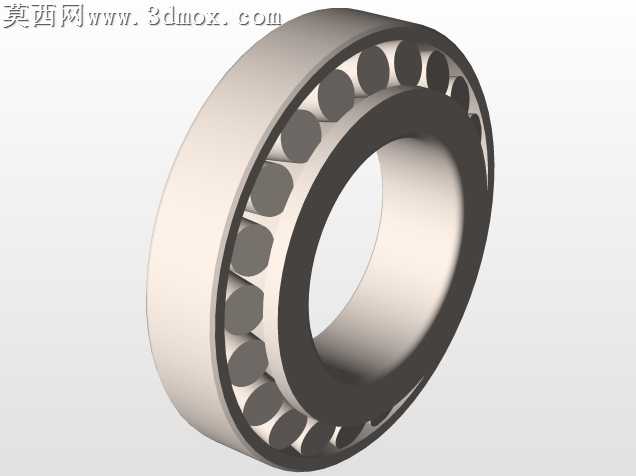

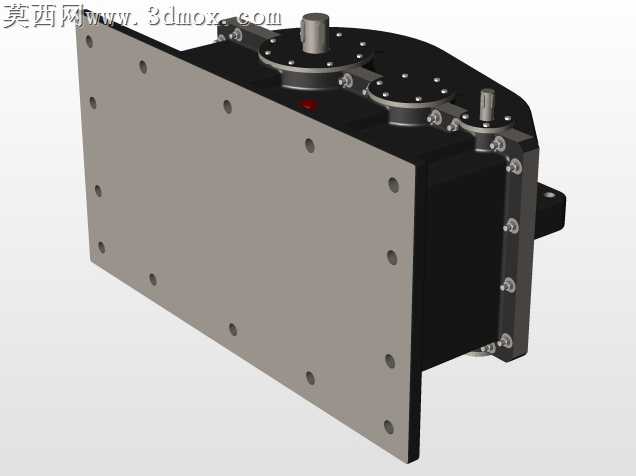

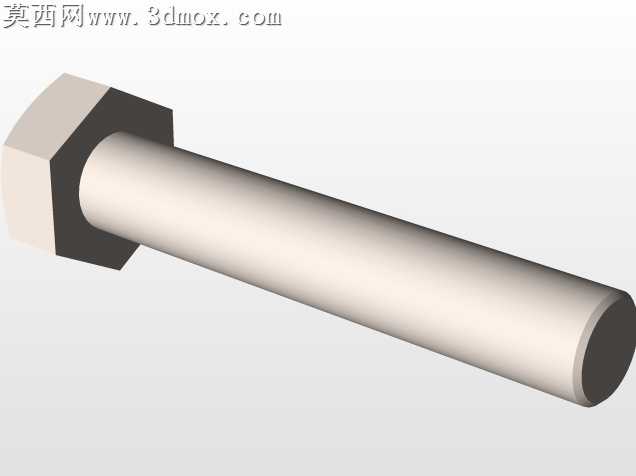

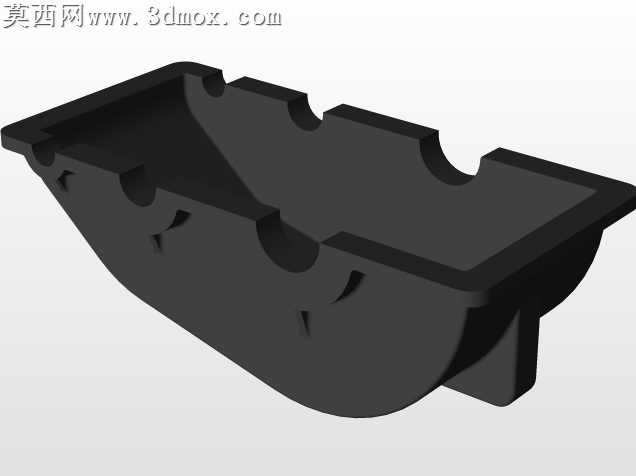

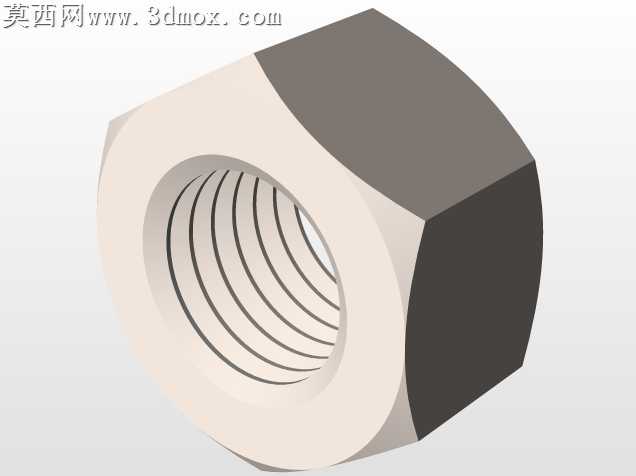

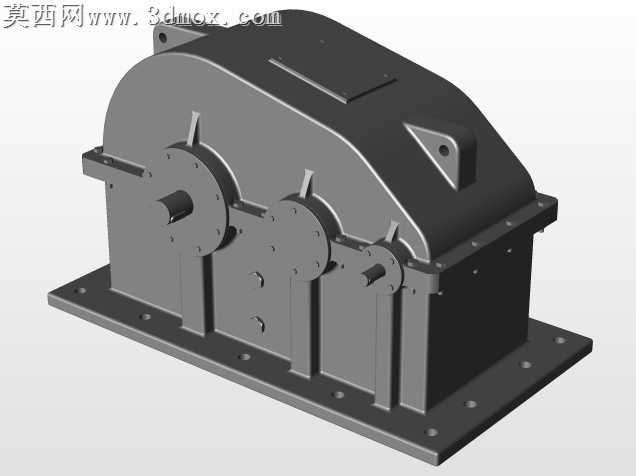

本作品为双级同轴式减速器的三维数字化设计成果，建模过程严格遵循机械设计规范，先从核心传动参数推导入手，匹配输入转速1730转/分钟、输出转速27.22转/分钟的传动比要求，精准计算各级齿轮的模数、齿数、齿宽、中心距等核心参数，确保传动效率与承载能力达到设计预期。建模阶段采用参数化建模逻辑，先搭建整体装配骨架，依次完成各级传动齿轮、传动轴、滚动轴承、轴承端盖、密封件、箱体、底座、观察盖板、油位检测部件、连接紧固件的独立建模，每个零件的尺寸公差、装配间隙都经过严谨校验，避免出现干涉错位问题。材质与渲染层面，针对不同部件匹配对应真实材质：箱体与底座采用铸铁材质，还原铸造表面的哑光磨砂质感，表面做细微的颗粒纹理处理模拟铸件的真实肌理；传动轴、齿轮、连接螺栓采用调质钢材材质，金属表面做轻度反光处理，突出机加工面的平整光洁度；观察盖板采用铝合金材质，呈现金属亮面质感；密封件采用丁腈橡胶材质，还原橡胶的哑光深色质感；油标部件采用透明有机玻璃与红色润滑油材质，还原真实的油液视觉效果。整体渲染采用柔和的工业产品布光方案，多角度打光突出箱体的轮廓结构与部件层次，阴影过渡自然，清晰展现各部件的装配关系与外观细节。结构设计上，采用上下剖分式箱体结构，便于内部齿轮组件的装配与后期维护；底座预留多组安装固定孔位，可直接适配不同的设备安装场景；侧面设置的轴承端盖采用螺栓紧固结构，搭配密封件实现箱体的密封防护，避免润滑油泄漏同时阻挡外界粉尘进入箱体内部；顶部设置的观察盖板可随时打开查看内部齿轮啮合状态，也可作为注油口使用；侧面预留的油位检测部件可实时监控箱体内润滑油液位，保障传动部件的润滑效果。整体设计兼顾传动性能、结构强度与装配维护便利性，所有部件的装配关系完全符合机械加工与装配工艺要求，可直接用于教学演示、结构验证、虚拟装配仿真等场景。
