12千克力小型塔式起重作业设备结构

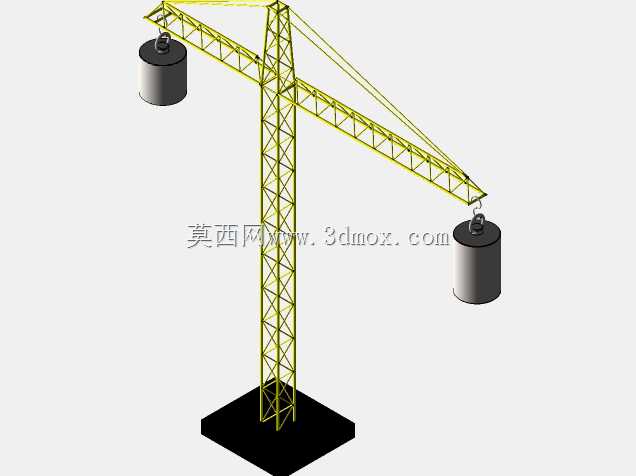

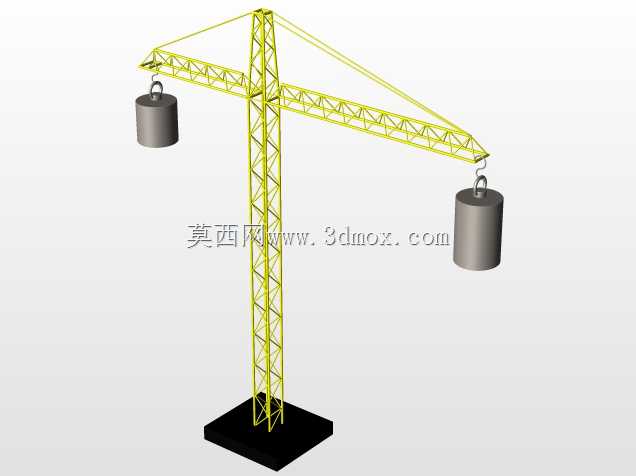

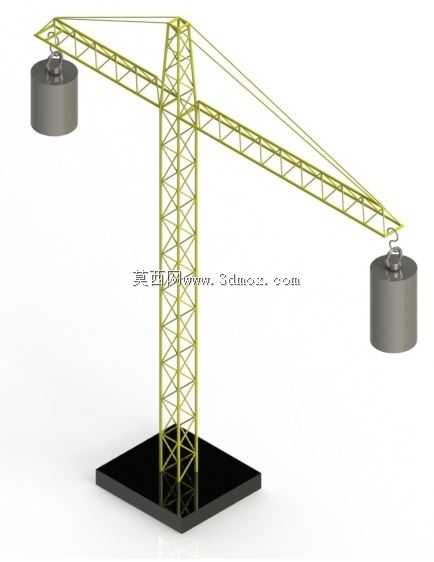

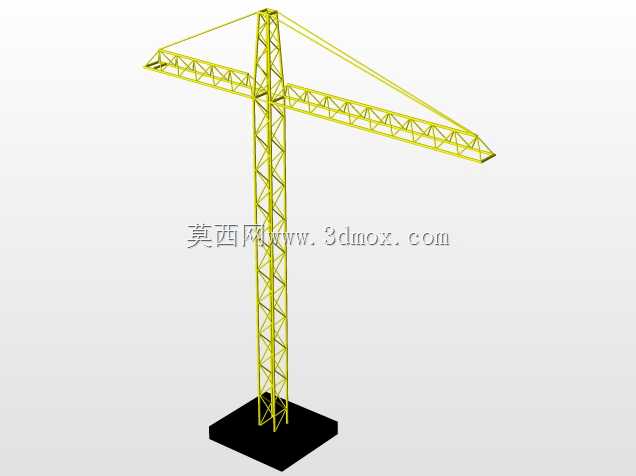

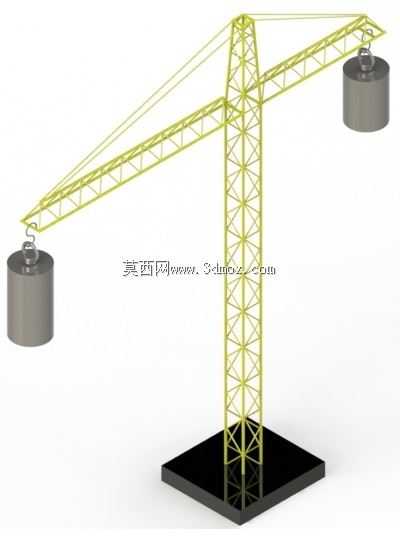

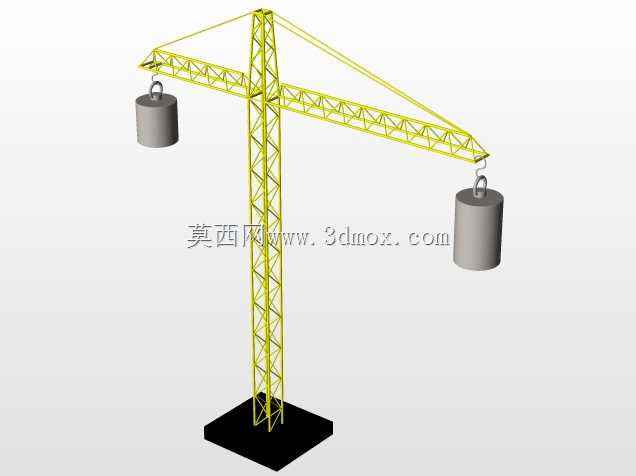

　　这款小型起重设备的三维结构，针对小载荷定点吊装场景做了适配，常见于教学实验演示、小型物料工位转运、轻型构件吊装作业场景，区别于工程现场大吨位塔吊，它的额定吊重控制在12千克力，适配实验室、实训车间、小型装配工位的轻载起重需求，不需要复杂的地基预埋，底座采用整块配重式方形平台，放置在平整硬质地面即可完成安装固定，对安装场地的承载要求较低，不需要额外做地面硬化加固处理。从结构设计逻辑来看，主体塔身采用格构式桁架结构，用薄壁型材拼接成截面为正方形的桁架塔身，相比实心立柱结构，在保证结构刚度满足小载荷吊装需求的前提下，大幅降低了设备自身重量，同时桁架结构的镂空特性也减少了风阻对设备稳定性的影响，

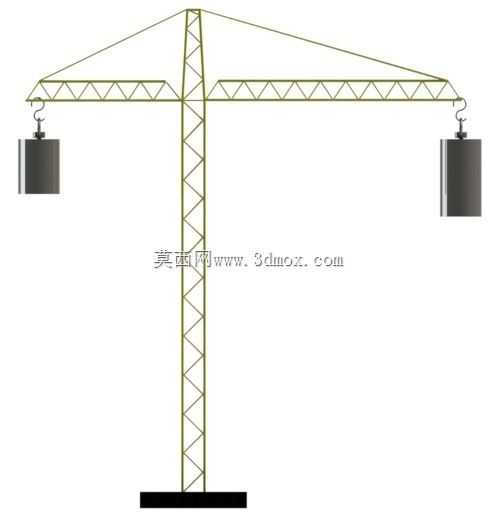

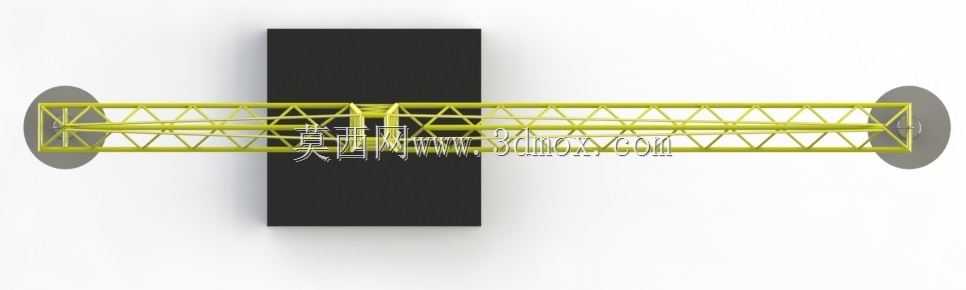

　　即使在有通风气流的室内车间或者半开放实训场地使用，也不会因为侧向风载产生明显的结构晃动。起重臂同样采用三角形截面的桁架臂结构，沿塔身顶部向单侧延伸，臂架上设置了走绳轨道，起重吊钩通过滑轮组沿臂架下弦移动，可覆盖臂架长度范围内的圆形作业区域，两端分别设置了吊重端和配重平衡端，平衡端配置了固定配重块，用来平衡吊重作业时产生的倾覆力矩，保证设备在额定吊重范围内作业时，底座不会出现翘边失稳的情况。设计过程中对安装边界做了明确的尺寸约束，底座方形平台的边长控制在可适配常规工位通道的尺寸范围内，整体设备高度适配室内厂房的常规层高，不会出现顶部触碰车间顶棚的问题，臂架的回转半径覆盖范围刚好匹配小型工位的物料转运距离，

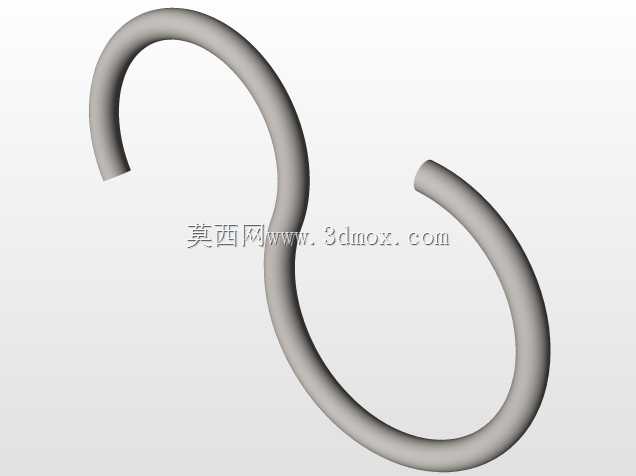

　　不需要额外占用过多的作业场地空间。设备的起升机构采用简化的滑轮传动结构，吊绳从臂架端部的定滑轮引出，连接吊钩组件，吊钩上配置了防脱挡片，避免吊装过程中吊索滑脱，起升动作通过卷筒收放绳索实现，结构简单易维护，没有复杂的变速机构，针对轻载作业场景做了结构简化，降低了设备的制造成本和后期维护难度。在结构细节处理上，塔身和臂架的连接节点采用法兰拼接形式，所有型材的连接位置都做了节点加强处理，避免应力集中导致的结构变形，臂架的拉索从塔顶延伸到臂架端部，用来分担臂架承受的弯曲载荷，让臂架的受力状态更合理，减少臂架在吊重时的下挠变形量，保证吊装定位的精度。底座的配重平台表面做了防滑处理，平台自身重量加上底部的摩擦力，足以抵消额定吊重下的倾覆力矩，

　　不需要额外打膨胀螺栓固定地面，设备可以根据作业需求灵活转移位置，适配多工位轮流作业的使用场景。这款结构在建模过程中还原了桁架结构的杆件拼接细节，所有型材的截面尺寸、节点连接位置都按照实际小载荷起重设备的设计规范做了匹配，没有做过度的结构简化，能够直观展示塔式起重设备的受力传递路径：吊重载荷通过吊钩传递给起升绳索，再通过臂架滑轮传递给臂架结构，一部分载荷通过臂架拉索传递到塔顶，再沿塔身桁架杆件向下传递到底座平台，另一部分通过平衡端的配重力矩抵消，整个受力路径清晰，适合作为起重机械结构教学的演示模型，也可以作为小型轻载起重设备设计的参考结构，帮助设计人员理解桁架式起重设备的结构布局、载荷传递逻辑和安装边界的尺寸约束要点。
