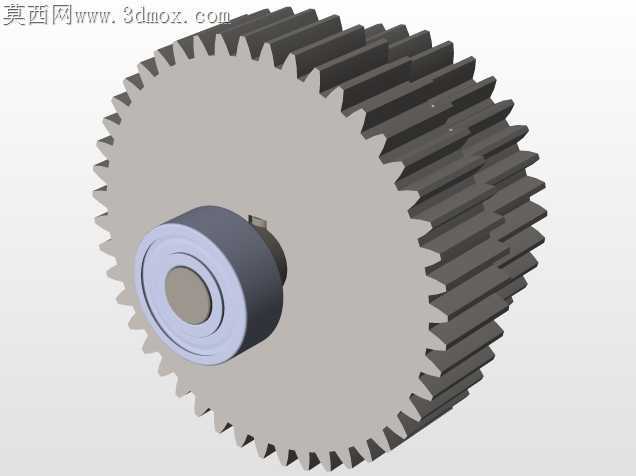

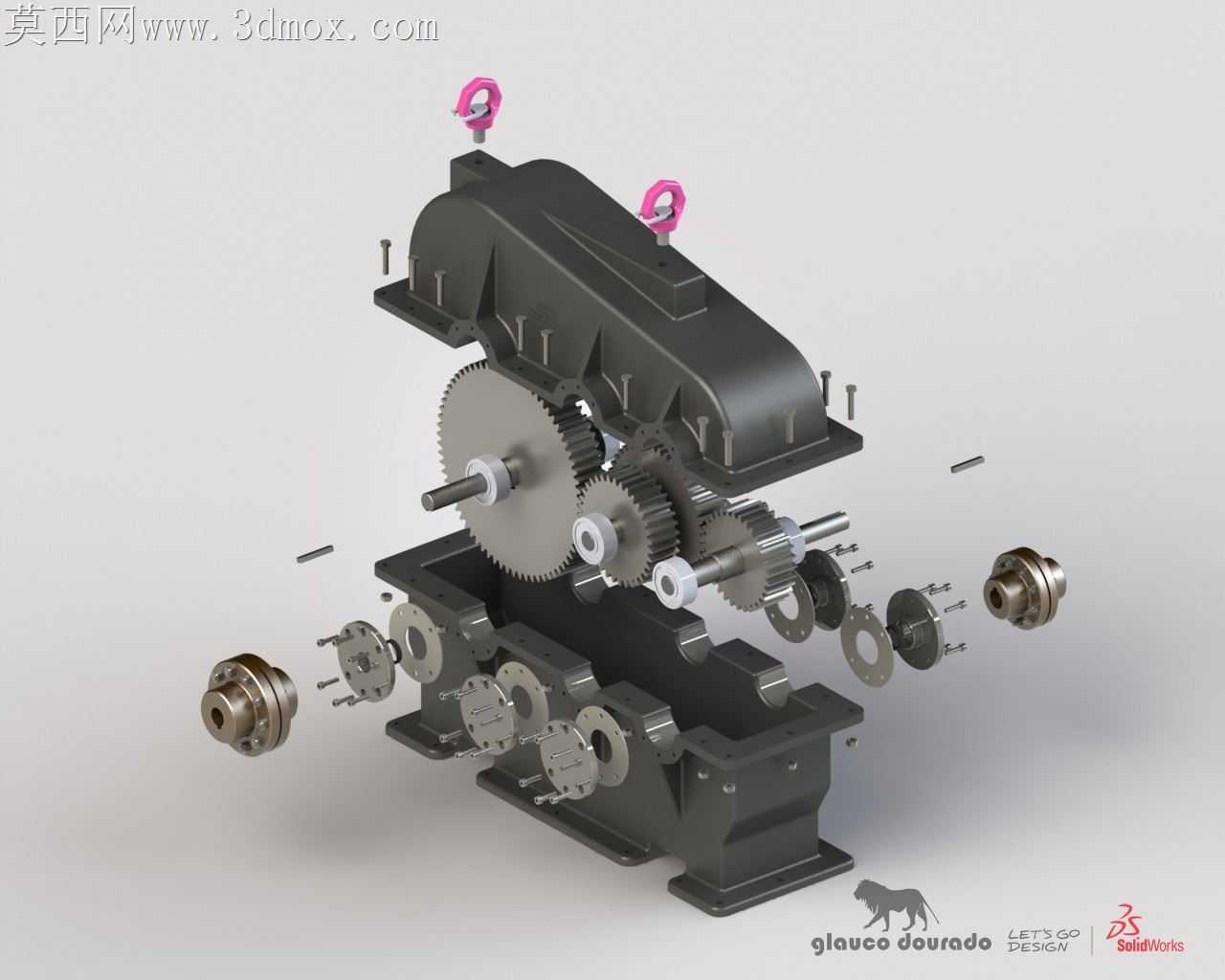

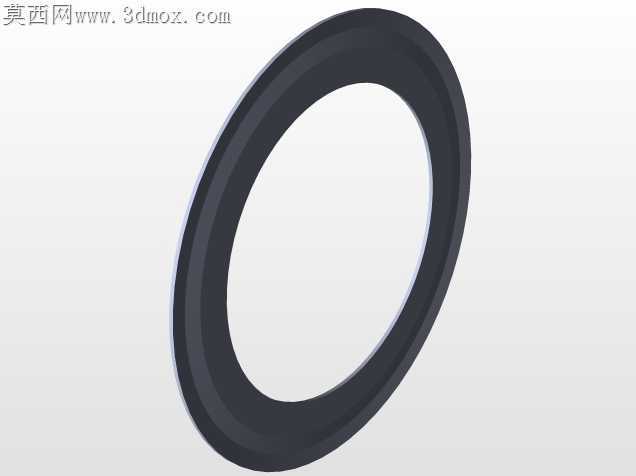

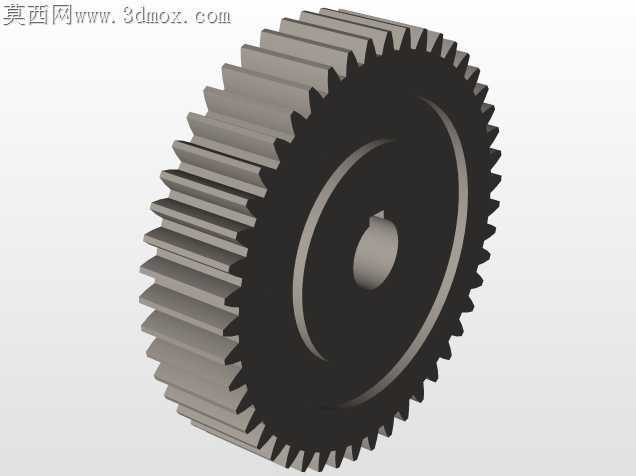

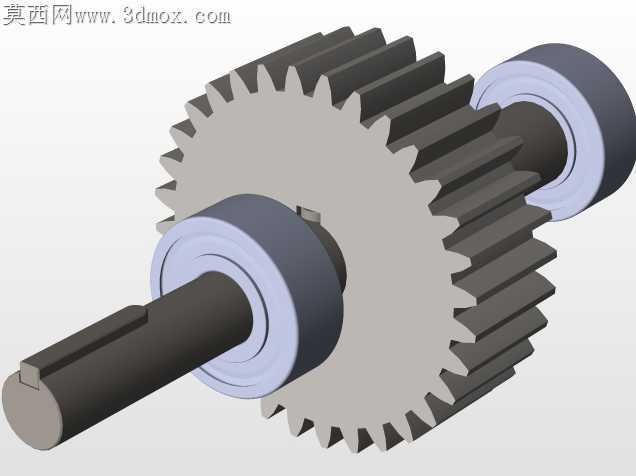

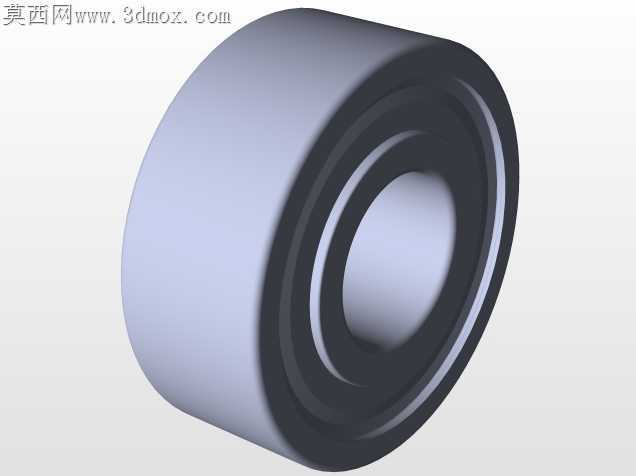

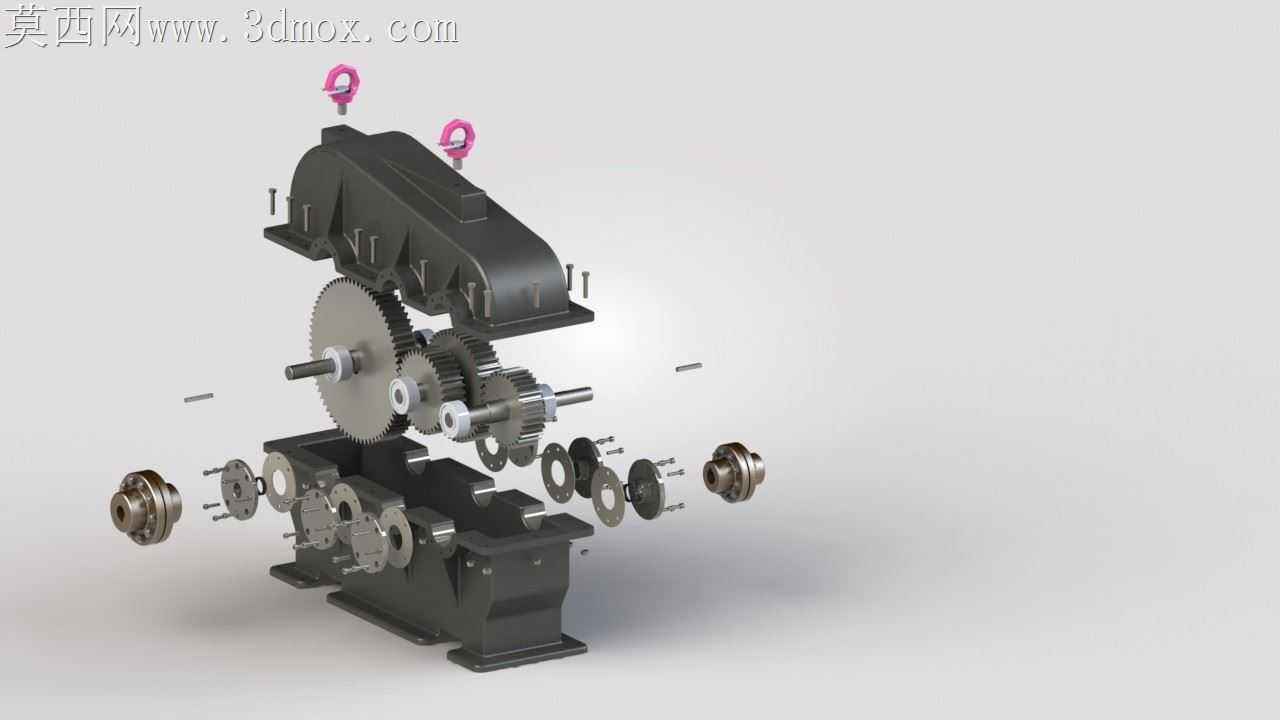

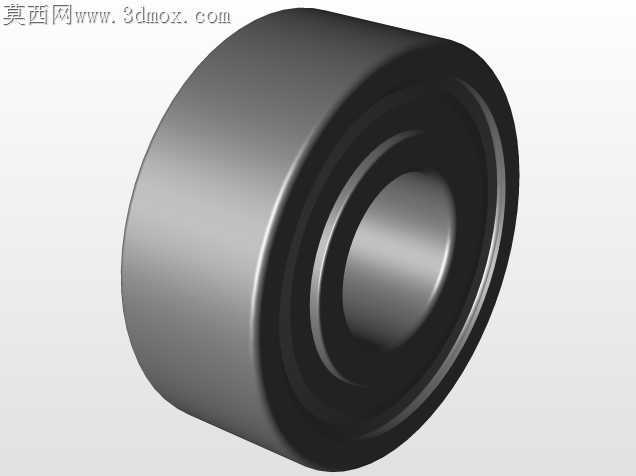

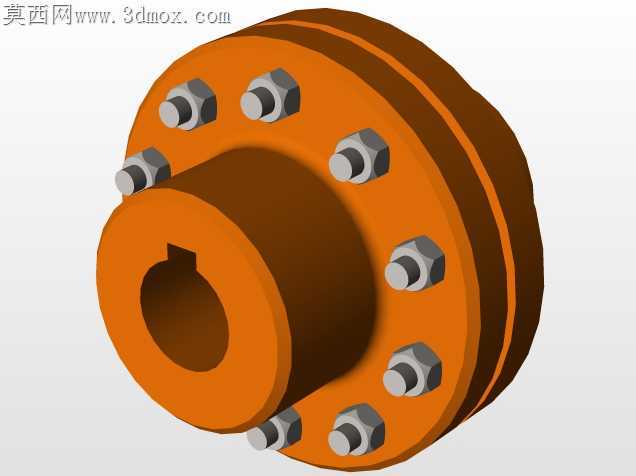

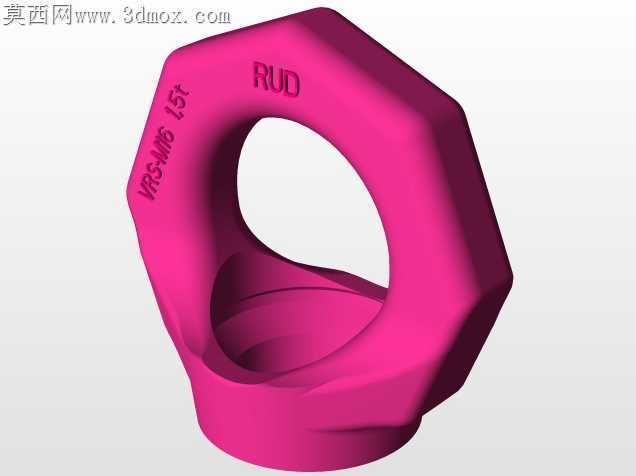

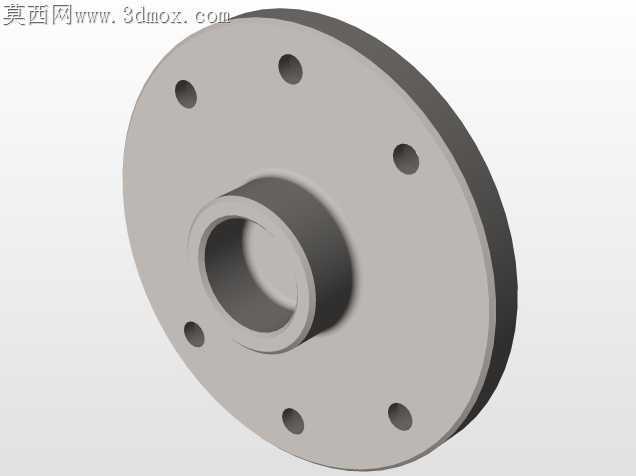

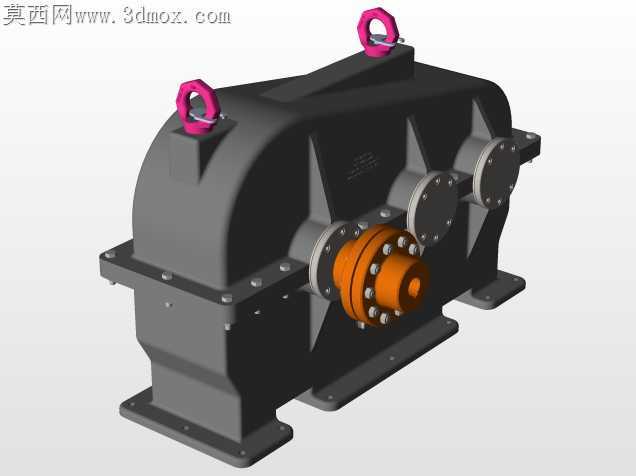

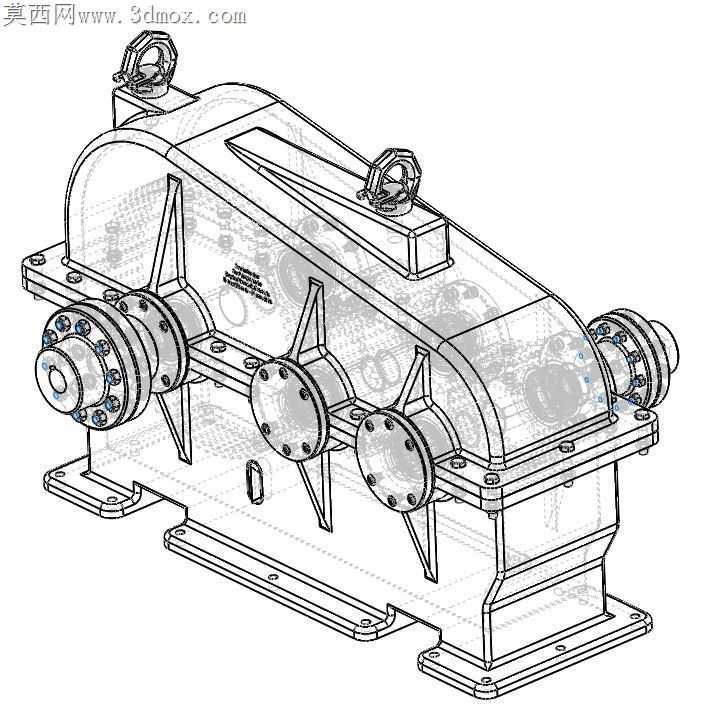

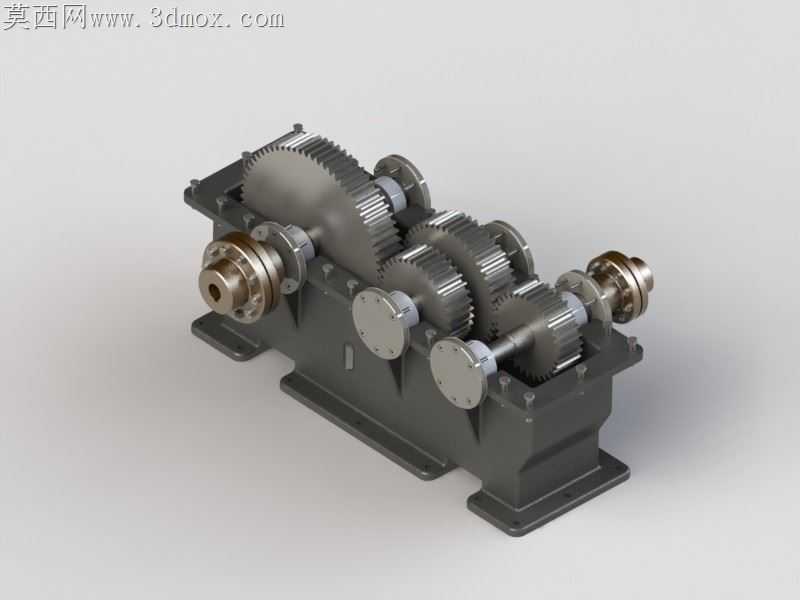

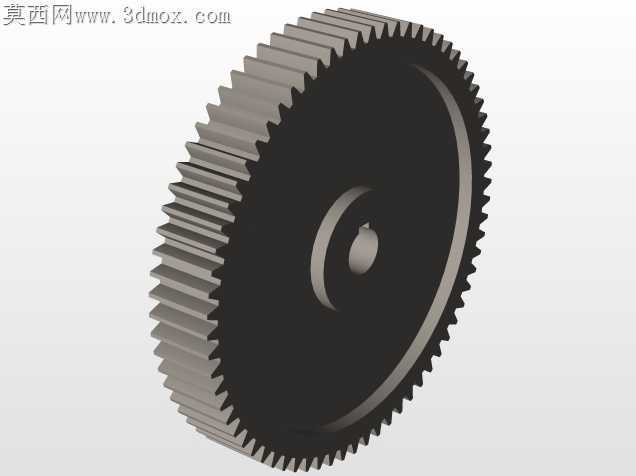

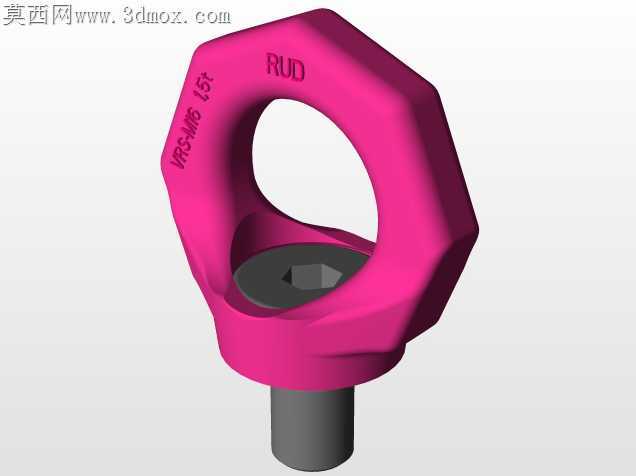

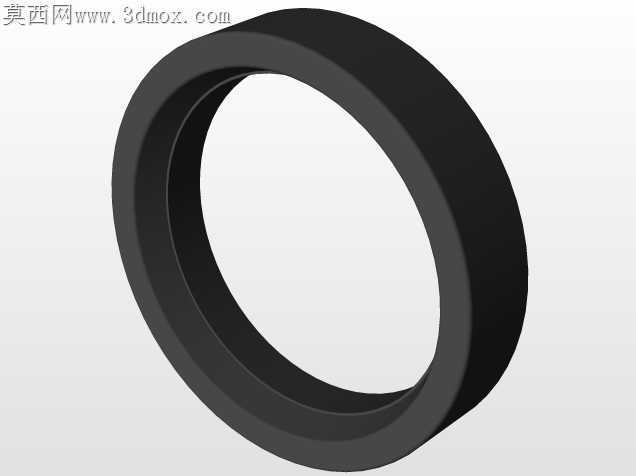

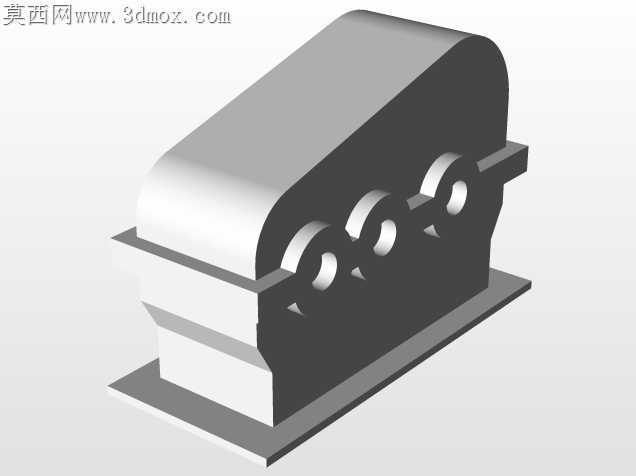

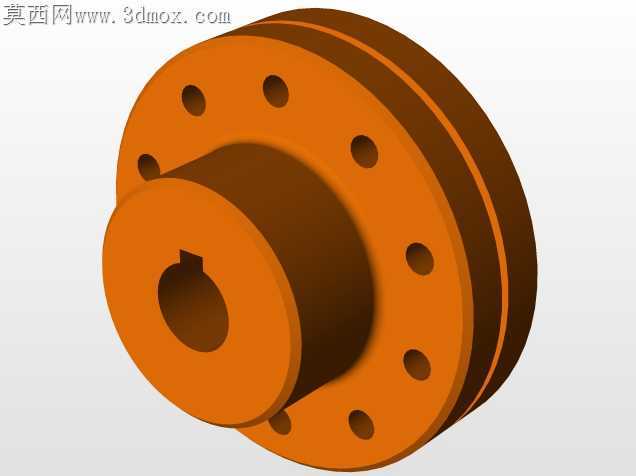

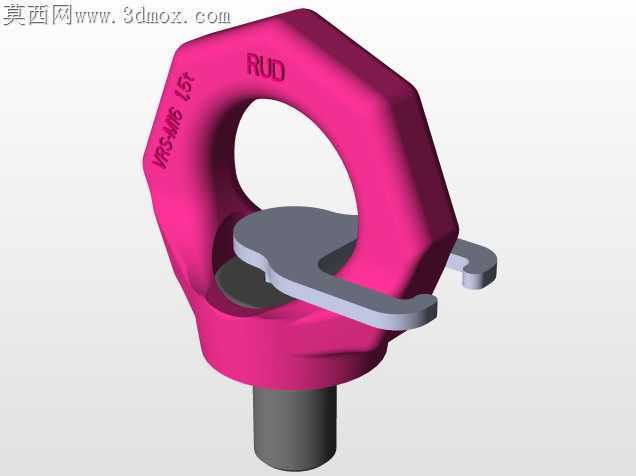

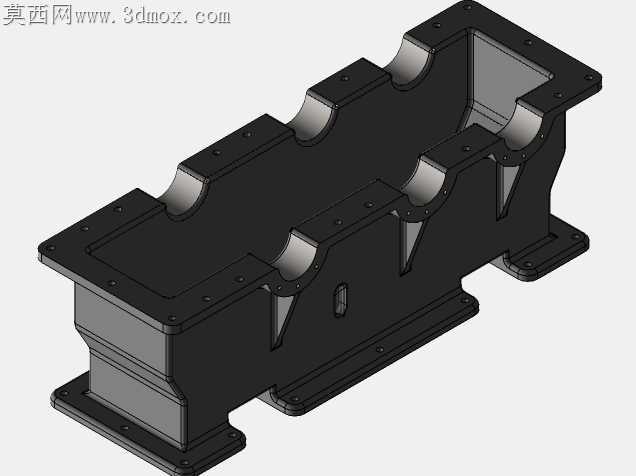

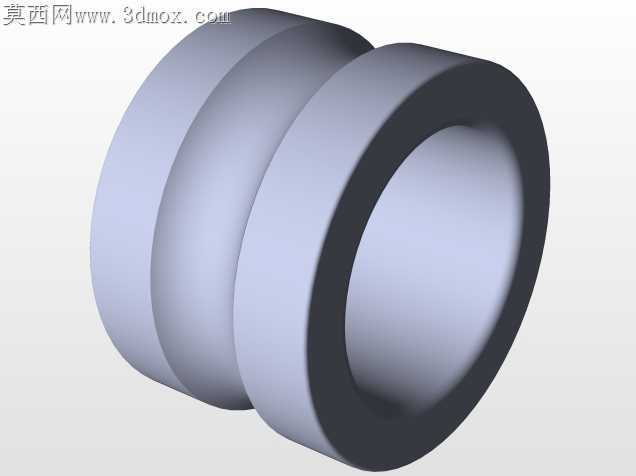

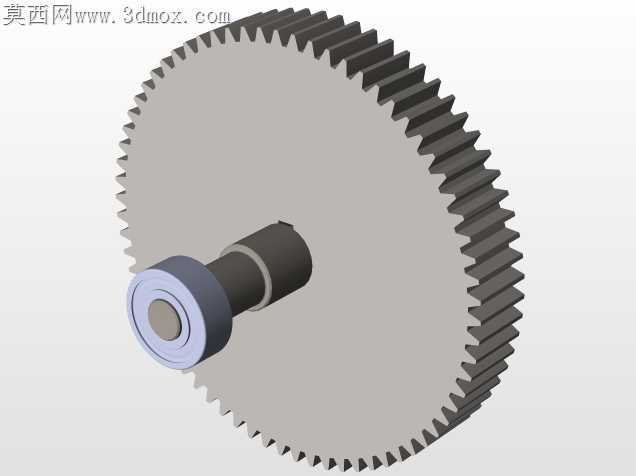

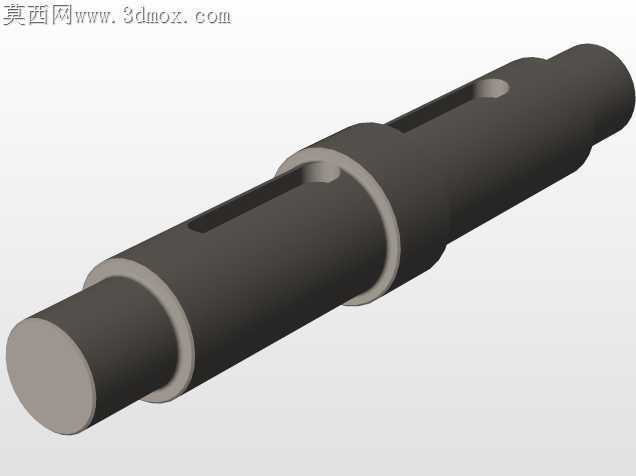

车间里常规减速器装配时最容易出问题的,就是箱体内齿轮啮合侧隙的调整,很多新手装完盘车卡滞,拆检才发现轴系窜量没留够,或是轴承端盖的垫片厚度选错,硬生生把滚动轴承压到过盈过载。这套爆炸视图把所有装配层级完全拆开,能直接看到每根传动轴上的零件排布顺序,高速轴、中间轴、低速轴上的齿轮定位台阶、挡圈槽、轴承安装位的相对位置一目了然,不用再对着二维图纸脑补轴向尺寸链。箱盖顶部的吊环位置特意做了加强筋延伸,不是随便焊个环在箱壁上,起吊时整台设备的重心刚好落在两个吊环连线的中垂线上,不会出现侧倾晃荡的情况,之前见过不少小厂做的减速器吊环位置偏,吊装时箱盖变形扯裂密封面,润滑油漏得满地都是。剖分面的定位销孔位置避开了轴承座的加强筋区域,现场配铰销孔时不会钻到内部加强结构,也不会因为销孔离轴承孔太近,导致轴承座受夹紧力变形抱轴。输出端的联轴器端做了加长轴伸,键槽位置离轴端有足够的退刀距离,现场装联轴器时不用硬敲,也不会因为键槽太靠边导致轴头应力集中断裂。箱座底部的油池深度留足了沉渣空间,齿轮运转带起的润滑油不会把底部沉积的金属碎屑卷到啮合面上,能大幅降低齿面磨粒磨损的概率。轴承端盖的密封槽尺寸做了微调,毡圈密封的压缩量控制在合理区间,既不会因为压太紧导致轴颈磨损过快,也不会因为太松出现渗油。每根轴上的齿轮都做了轴向定位的轴肩,轴肩高度刚好低于轴承内圈的拆卸高度,后期维护拆轴承时不用拿气割烤零件,用拉马就能直接顶出来。观察油位的油标位置设在箱座侧面的中间高度,不用拆盖就能直接判断油位是否在合理区间,避免加油过多导致齿轮搅油阻力太大温升过高,或是油位过低导致润滑不足齿面胶合。
------分隔线----------------------------
- 上一篇:同轴式双级减速传动装置三维设计
- 下一篇:新芬尼电晕齿轮正齿轮减速装置结构
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 27.23 MB
- 售价:5金币
- 下载次数: 160
- 系统要求: Other,STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS
- 软件分类: 减速器
