高扭矩双滚珠轴承直流动力电机结构

在小型电动动力轮、桌面级设备改装、小型传动机构升级这类场景里，动力源的扭矩输出、运行稳定性与安装适配性，往往是决定整套机构运行可靠性的核心要素，这款直流电机的结构设计，正是针对这类中小负载高转速需求的场景做了针对性优化。从实际应用场景来看，这类电机常被用于小型电动代步工具的动力轮驱动、桌面车床/磨床这类小型加工设备的主轴动力输出、自动化设备里的小型输送机构驱动，还有DIY类的小型动力装置改装，覆盖了从民用小型电动产品到工业小型辅助设备的多个动力需求场景，相比同功率段的普通有刷直流电机，它的双滚珠轴承结构能在持续高转速运行下保持更低的运转噪音与更小的径向跳动，长时间运行的轴系磨损量也远低于采用铜套轴承的同规格电机，能有效降低后期维护更换的频率。

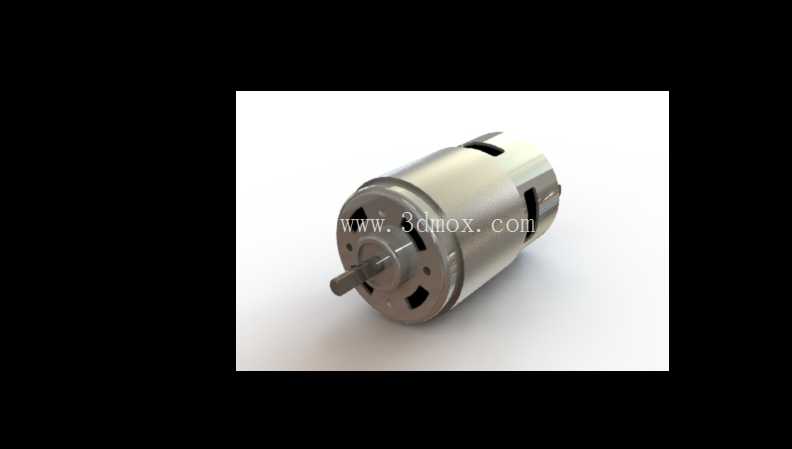

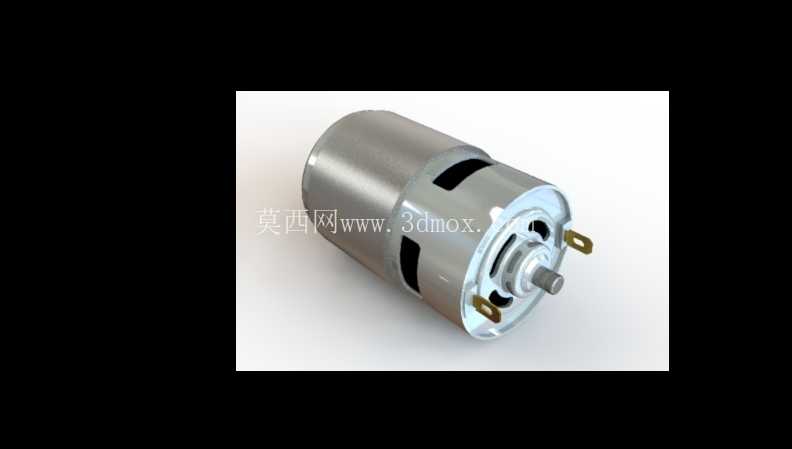

从功能特性上看，这款电机支持12V到24V的宽电压输入区间，在不同电压输入下能覆盖10000到20000转的转速输出范围，额定功率80W，额定工况下的电流输出4.7A，高扭矩的输出特性让它在驱动负载启动时不会出现普通小电机常见的堵转卡顿问题，哪怕是带动带有一定初始阻力的动力轮或者小型传动带轮，也能平稳完成启动加速过程。电机本体采用了金属外壳设计，外壳上预留的通风槽结构能在高转速运行时形成内部空气对流，带走电枢运转产生的热量，避免长时间高负载运行下出现过热退磁的问题，输出轴采用标准的D型轴截面设计，和配套的传动轮、联轴器安装时不需要额外做轴面防转处理，直接通过顶丝固定就能传递足够的扭矩，不会出现轴与轮之间打滑空转的情况。

在设计思路上，这款电机的结构优先考虑了安装通用性与运行耐用性，电机本体的安装法兰采用了圆形多安装孔布局，不同孔位的间距适配市面上多数小型电机安装支架的固定尺寸，配套的支架采用L型弯折结构，支架上的长条形安装孔可以根据实际安装面的固定孔位做一定范围的位置调整，不需要在安装面板上重新打孔就能完成固定，降低了设备改装时的加工工作量。电机内部的电枢绕组采用了多槽绕线结构，相比少槽绕组的同功率电机，它的运转扭矩输出更线性，低速段的扭矩波动更小，不会出现低速运转时的顿挫感，双滚珠轴承分别布置在输出轴端与电机尾端，两个轴承的支撑点间距经过优化，能承受一定的径向负载，哪怕是输出轴端直接安装小直径的驱动轮，承受来自传动带或者接触面的径向压力时，轴系也不会出现偏磨变形的问题。

从外形尺寸与安装边界来看，电机本体的圆柱外径属于标准的775系列电机尺寸规格，整体长度从输出轴端面到电机尾端的尺寸控制在常规小型设备的安装预留空间范围内，输出轴的伸出长度、轴径都和通用775电机的安装尺寸完全兼容，原有设备如果采用同系列电机做动力源，不需要修改安装位、不需要更换配套的传动轮就能直接替换升级。配套的安装支架在固定到电机本体上之后，整体的安装高度、固定孔位的中心距都做了标准化设计，支架底部的安装面平整度经过控制，固定到设备安装板上之后电机轴的轴线能和传动轮的轴线保持平行，避免因为安装倾斜导致传动带偏磨或者联轴器异常受力的问题。在实际选型适配时，需要注意安装位置预留的径向空间要能容纳电机本体的外径，轴向空间要留出输出轴安装传动轮的余量，同时要保证电机外壳的通风槽位置不被其他结构件遮挡，避免影响散热效果，接线端的位置预留了足够的接线空间，方便焊接电源线或者安装接插件，不会出现接线后端子与周边结构干涉的情况。

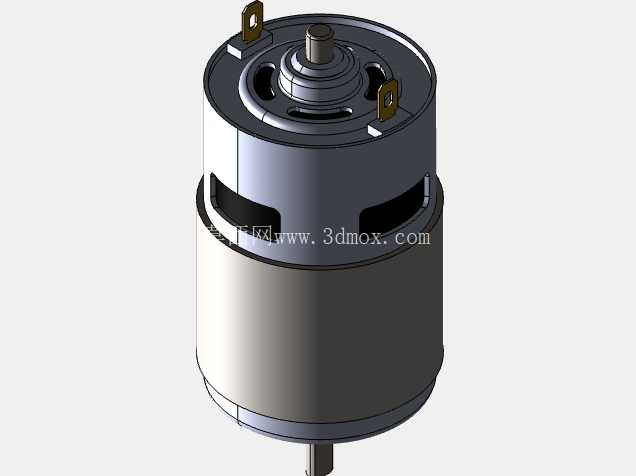

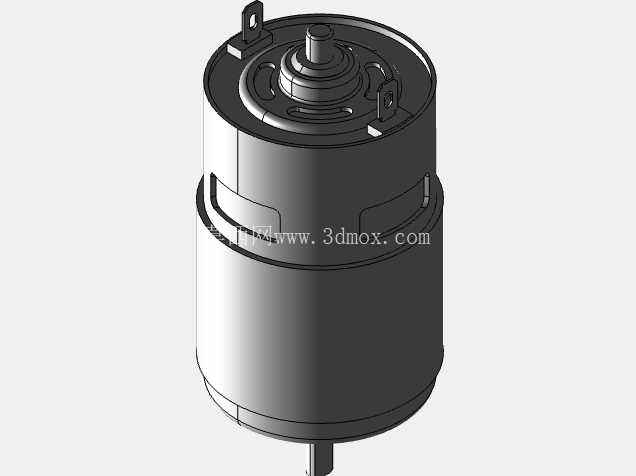

对于做小型设备结构设计、动力改装或者三维建模选型的从业者来说，这款电机的三维模型能直接用于装配验证，在设计阶段就能确认安装位的匹配度、传动结构的干涉情况，不需要等到实物采购回来再做尺寸核对，能有效缩短设备开发或者改装的设计周期，模型还原了电机本体的所有外部结构特征，包括通风槽的位置、安装孔的尺寸、输出轴的截面形状、支架的安装结构，装配时可以直接调用做干涉检查，也能用于生成工程图的安装尺寸标注参考。
