法兰安装式混合式步进电机结构设计

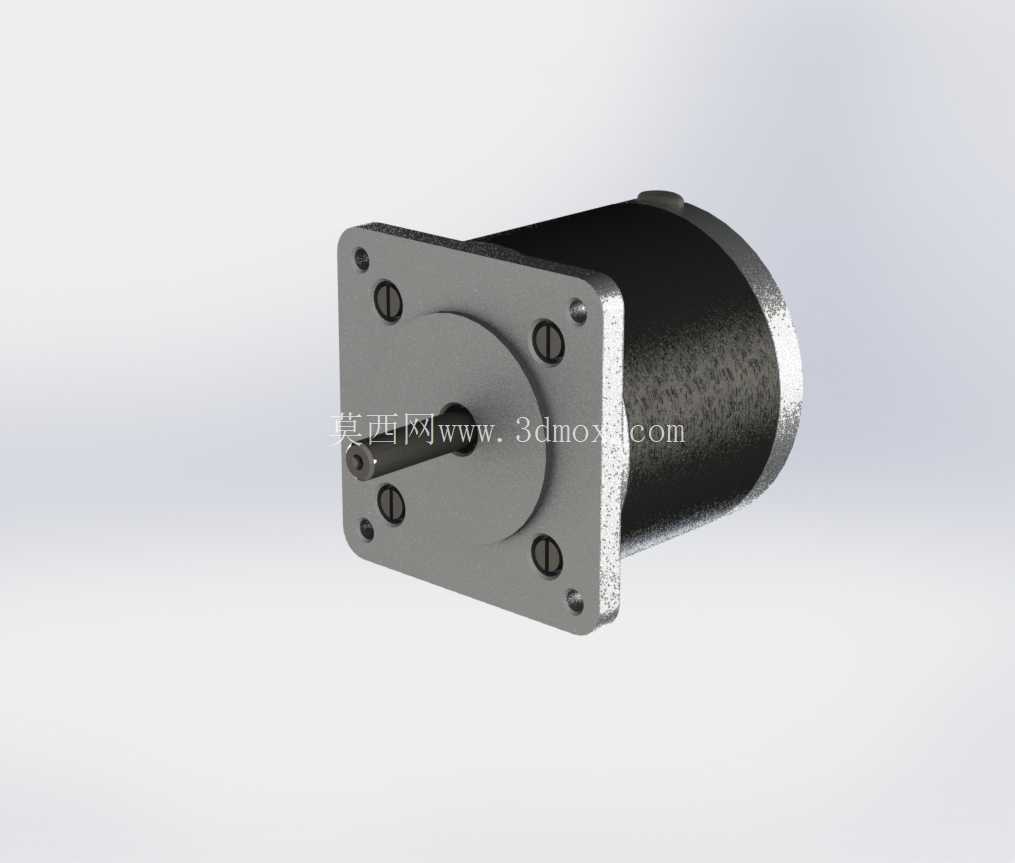

　　在数控进给、3D打印传动、小型自动化工位的动力选型环节，步进电机的安装适配性、输出扭矩余量、轴系配合精度，一直是结构工程师做方案排布时优先核对的核心项。这款法兰安装的步进电机，采用方形端盖配合止口定位的安装逻辑，端面上预留的四个沉头安装孔，孔位公差按照H7级精度设计，能直接适配市面上多数标准安装支座、设备立板的预装孔位，不需要额外做转接板加工，能大幅缩短装配环节的配做周期。从结构设计的逻辑来看，电机主体采用圆柱形定子壳体搭配方形安装法兰的组合，壳体表面做了哑光氧化处理，既可以提升壳体的散热效率，也能避免车间装配过程中出现表面剐蹭掉屑的问题，适配洁净度要求较高的电子组装类设备工况。

　　输出轴采用单伸端光轴配合扁位的设计，轴伸长度、轴径尺寸都按照通用负载安装边界做了匹配，不管是同步带轮、联轴器还是小型齿轮的安装，都能直接套用标准件的配合公差，不需要二次加工轴面。端盖部分的轴承室采用同轴度0.02mm以内的精加工设计，前后端轴承选用深沟球轴承做径向支撑，能保证输出轴在额定转速下的径向跳动量控制在0.03mm以内，满足精密进给场合的传动精度要求。

　　实际应用场景里，这类步进电机常被用在桌面级数控设备的XYZ轴进给、小型包装机械的送料工位、3D打印设备的挤出与运动传动、自动化点胶设备的位移驱动环节，它的步距角按照1.8度设计，搭配对应的驱动器可以实现整步、半步以及细分驱动，低速运行时的扭矩输出平稳，不会出现明显的低频共振问题，适合中低速、需要精准位置控制的传动场合。做设备结构排布时，需要注意电机本体的外径尺寸与安装腔的预留间隙，壳体尾部的出线端要预留至少15mm的走线空间，避免线缆弯折半径过小导致内部线芯断裂；安装法兰与设备安装面贴合时，要保证安装面的平面度公差不超过0.05mm，防止强行锁紧安装螺丝时导致端盖变形，卡滞内部轴承影响转动顺畅度。

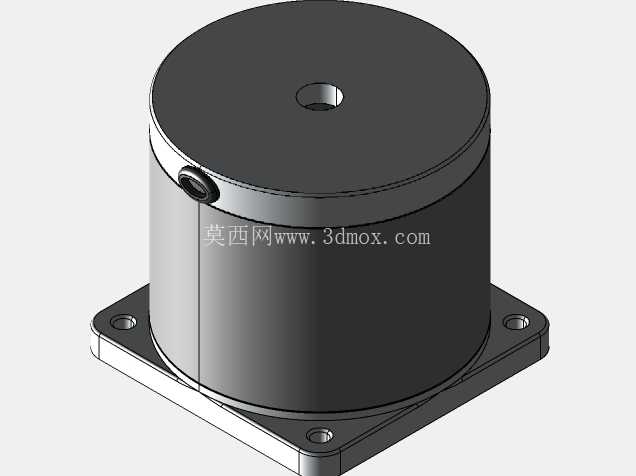

　　从建模细节来看，模型还原了电机端盖的固定螺丝排布、轴伸端的扁位结构、壳体表面的质感处理，安装法兰的止口尺寸、安装孔的中心距都按照实物1:1比例还原，结构工程师在做设备整体装配干涉检查时，可以直接调用该模型核对安装空间，不需要反复测绘实物尺寸，能有效提升方案设计阶段的效率。另外，这类步进电机的安装方向没有严格限制，水平安装、垂直安装都可以适配，垂直安装时要注意输出轴搭配的负载重量不要超过电机的轴向承载上限，避免长期负载过大导致轴承磨损加快，影响设备的整体使用寿命。在做传动匹配时，要根据负载的转动惯量、运行速度、所需扭矩来选择对应的驱动器参数，搭配合理的加减速曲线，才能让电机运行在最佳工作区间，避免出现丢步、过热的问题。模型的结构拆分也完全按照实物的装配逻辑做了区分，定子壳体、前后端盖、输出轴、固定螺丝都做了独立的实体建模，不管是做装配演示、还是做工程出图的参考，都能满足结构设计人员的使用需求，不需要再对模型做额外的结构修补。
