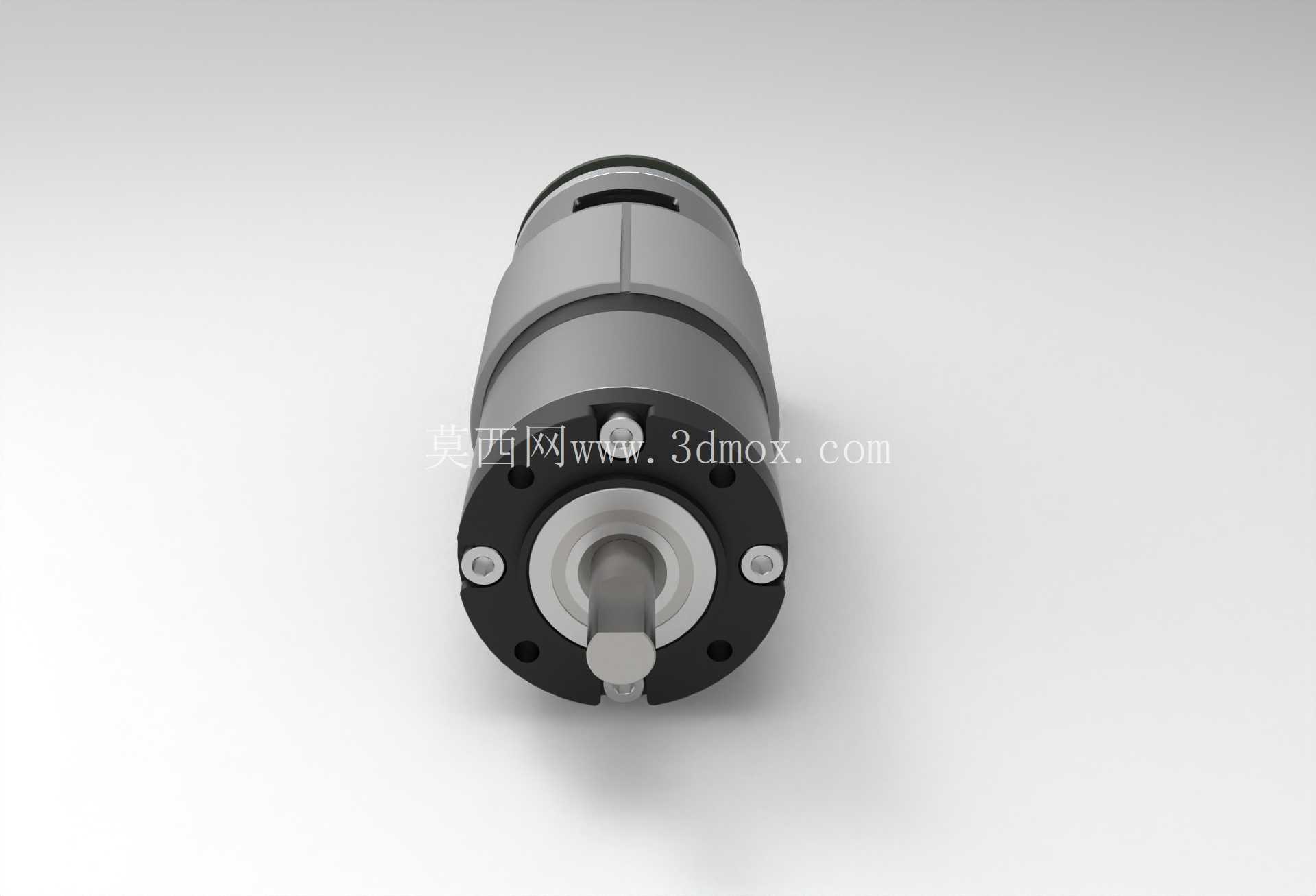

42GP系列775直流带编码器减速电机结构

在小型自动化设备、智能传动模组的选型与结构设计工作中，带编码器反馈的直流行星减速电机是兼顾动力输出、转速控制精度与安装紧凑性的常用元件，本次呈现的42GP-775规格电机结构，是针对中小负载精密传动场景做的完整三维结构还原，覆盖了从动力输出端到后端编码检测端的全部装配细节。

从实际应用场景来看，这类电机常被用在小型AGV驱动轮、智能仓储分拣模组的拨料机构、桌面级数控设备的进给轴、医疗检测设备的样本传送机构、家用智能小家电的精密传动单元中，这些场景普遍对输出扭矩、转速闭环控制、安装空间占用有明确要求，既不能选用体积过大的工业级伺服电机提升成本，也不能用无反馈的普通直流减速电机导致位置控制失准，这类集成行星减速结构与后端编码器的775电机刚好匹配这类中端精密传动的需求。

从功能特性上拆解，该结构分为三个核心功能段：最前端是行星齿轮减速段，采用42mm外径的行星减速箱结构，内齿圈与减速箱壳体一体化设计，三级行星轮系通过行星架传递扭矩，输出轴采用单出轴D型切边结构，可直接与同步轮、联轴器、驱动轮做周向固定，避免传动打滑；中间段是775规格直流有刷电机本体，定子采用永磁体结构，转子绕组做了动平衡优化，适配12-24V常规直流供电区间，可根据减速比搭配实现不同的输出转速与扭矩区间；最后端是增量式编码器模块，通过码盘与电机主轴直连，可实时反馈电机转子的转速、转动圈数与转向信号，为上位机控制板提供闭环反馈参数，避免传动过程中出现丢步、转速波动过大的问题。

从设计思路上看，整个结构做了安装兼容性的优化：减速箱前端盖预留了均匀分布的安装螺孔，孔位符合42系列行星减速电机的通用安装规范，可直接替换同规格的普通减速电机，无需对设备安装板做二次改孔；电机本体与减速箱、编码器端盖之间采用止口定位方式，保证三段结构的同轴度误差控制在合理区间，避免高速转动时出现偏心抖动；编码器端的出线位置做了走线槽预留，可将编码器信号线与电机动力线分开排布，减少动力线电流对编码器信号的电磁干扰；输出轴的轴伸长度、轴径尺寸都参考了行业通用的配套标准，可直接适配市面上常规的联轴器、轴承座、传动轮配件，减少定制配件的额外成本。

从安装边界与外形尺寸来看，该电机整体为同轴圆柱式布局，最大外径为42mm，即减速箱段的外径尺寸，中间775电机本体外径略小于减速箱外径，后端编码器段外径与电机本体保持一致，整体轴向长度根据减速比级数不同会有小幅变化，安装时需要预留的轴向空间需覆盖电机本体、减速箱与编码器的总长度，同时要在编码器后端预留出线的弯折空间，避免线材被挤压破损；前端安装面的定位止口尺寸与42系列减速箱通用标准匹配，安装时可通过止口快速定位，保证输出轴与负载端的同轴度；输出轴的径向负载承受能力经过结构校核，可适配直连驱动轮、同步带轮等常规径向负载场景，若需要承受较大轴向负载，需要额外搭配推力轴承结构做支撑。

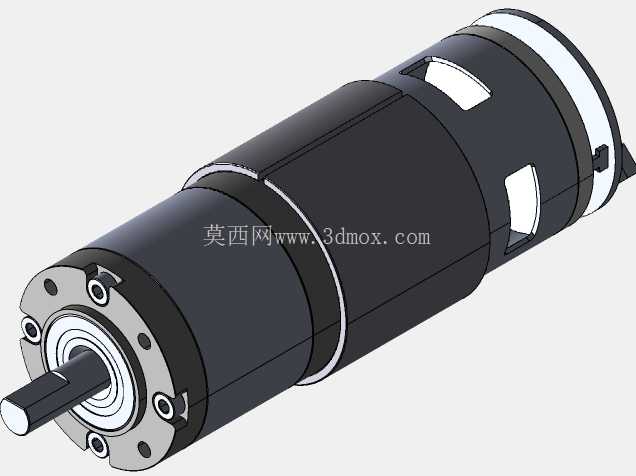

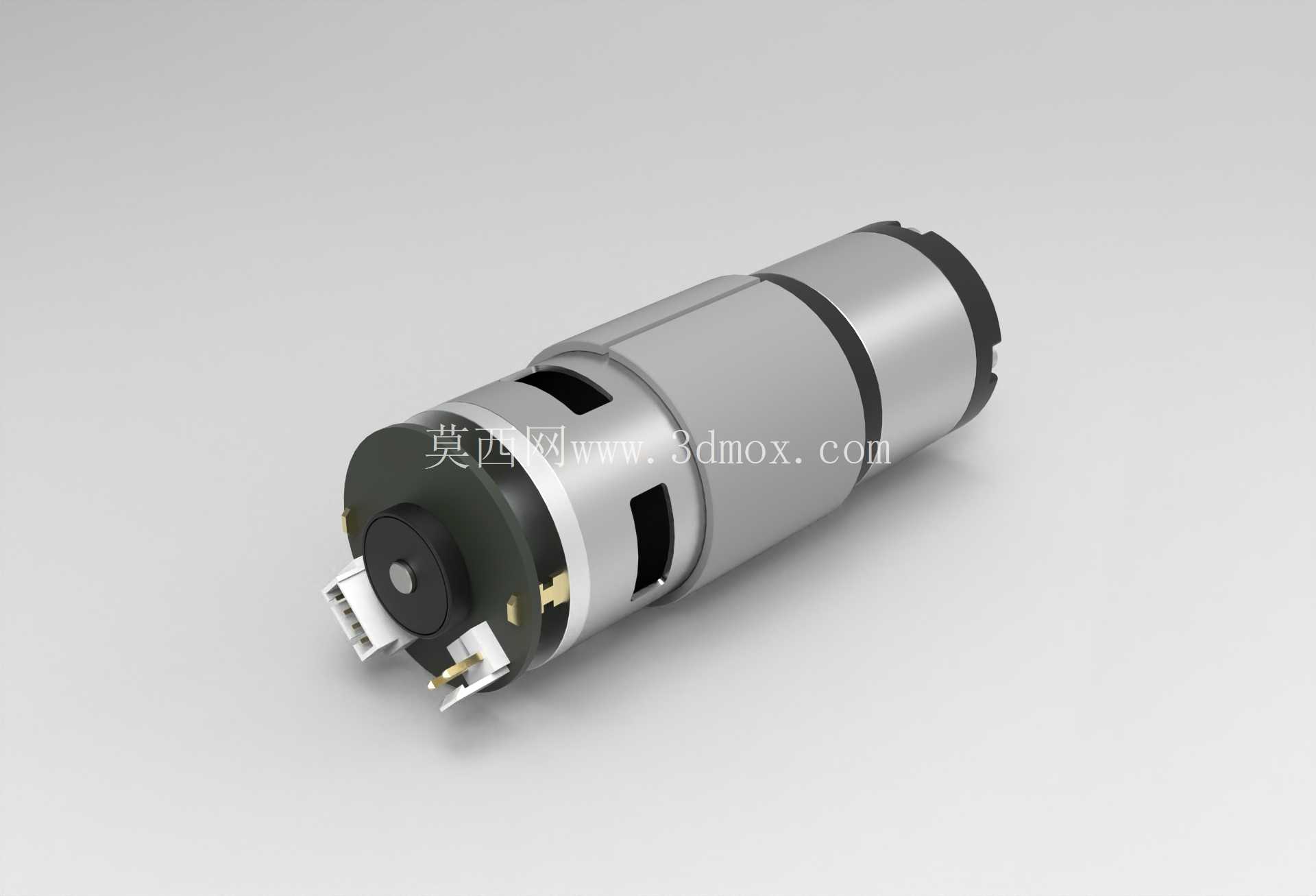

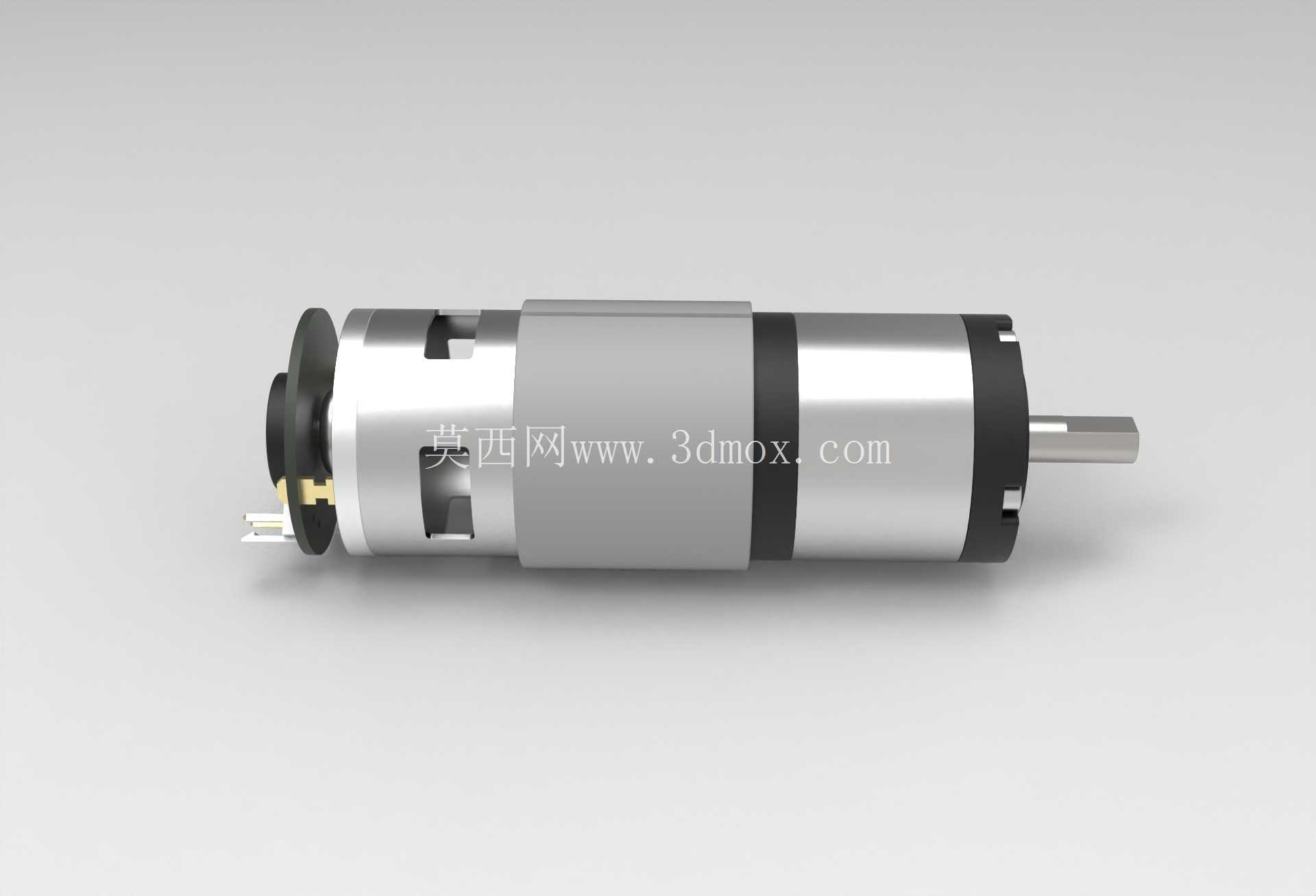

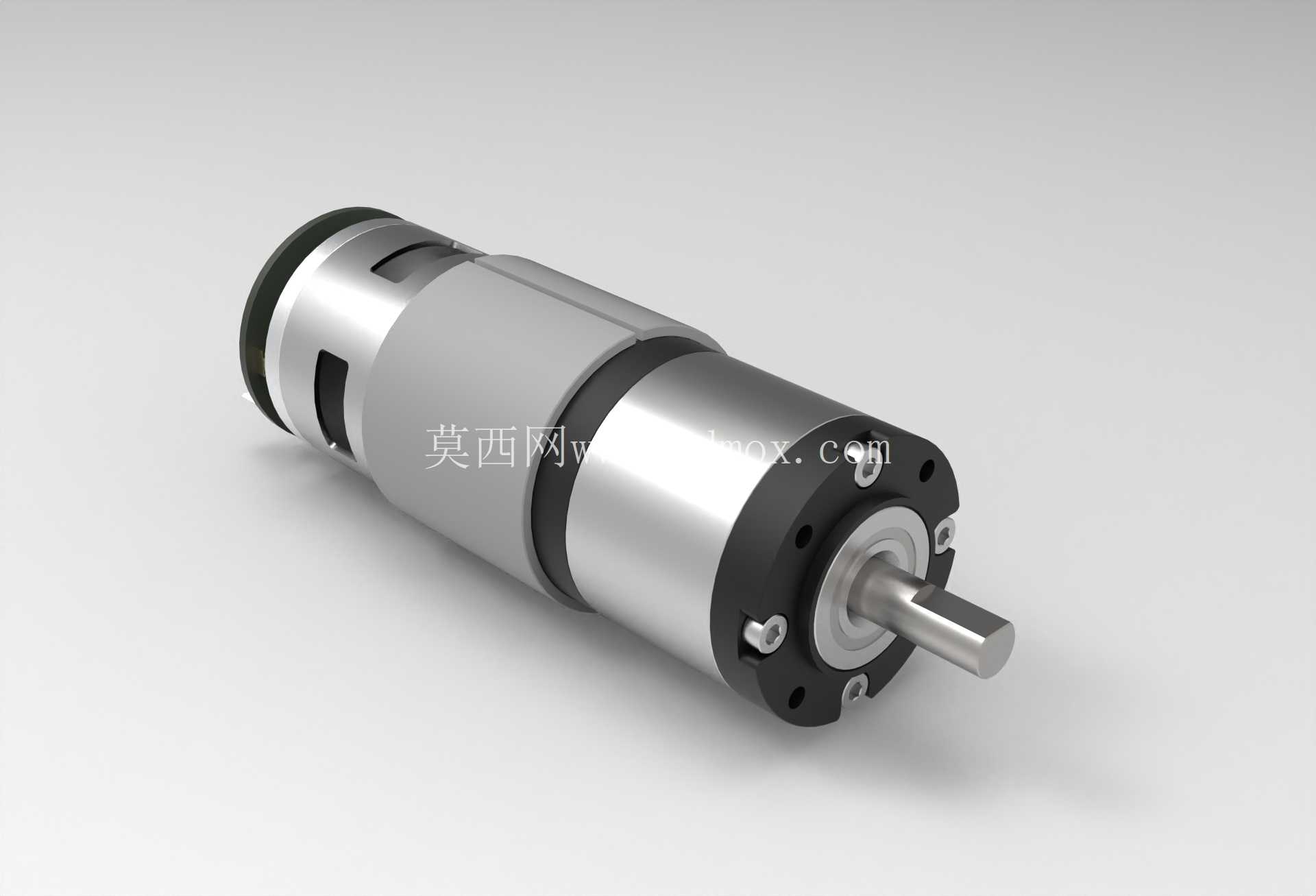

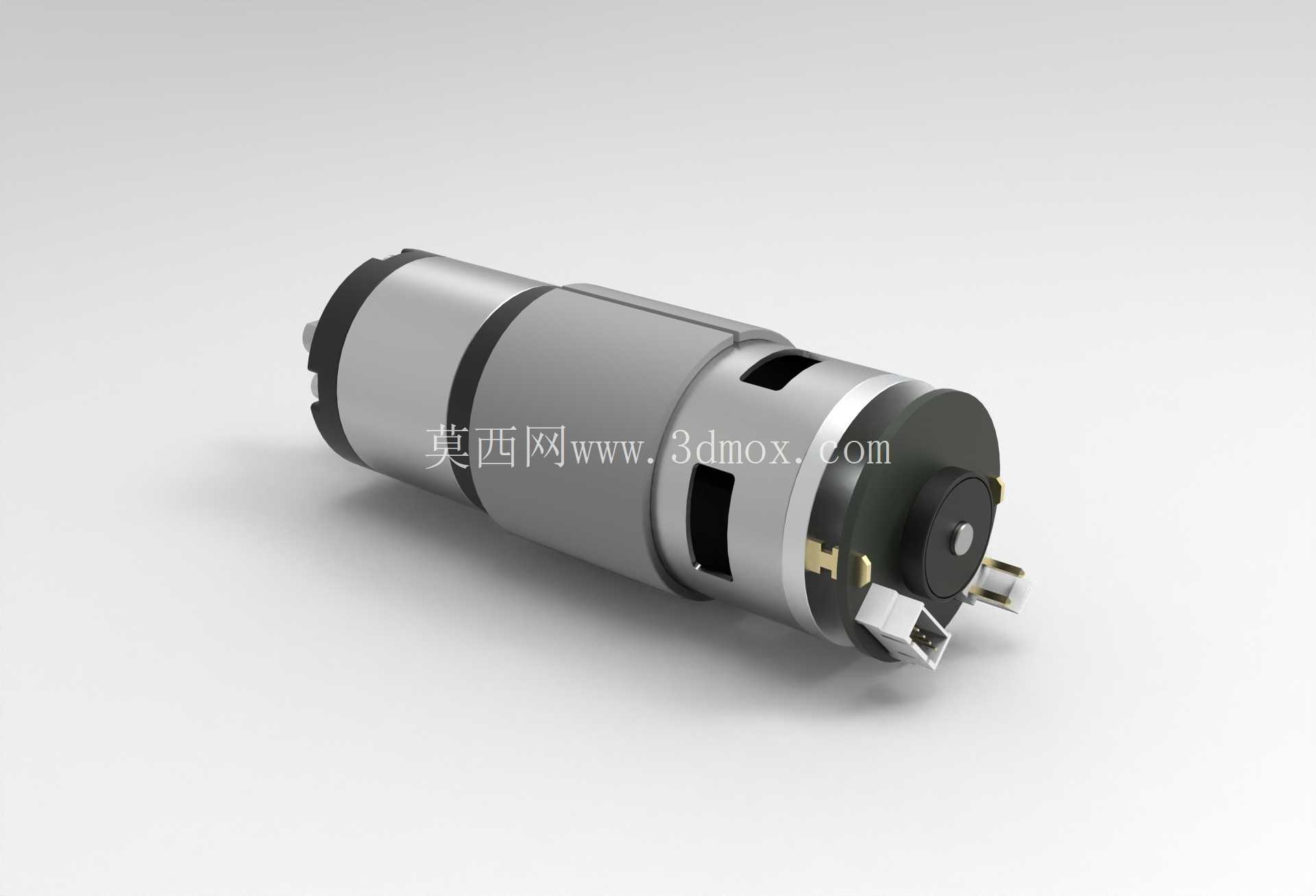

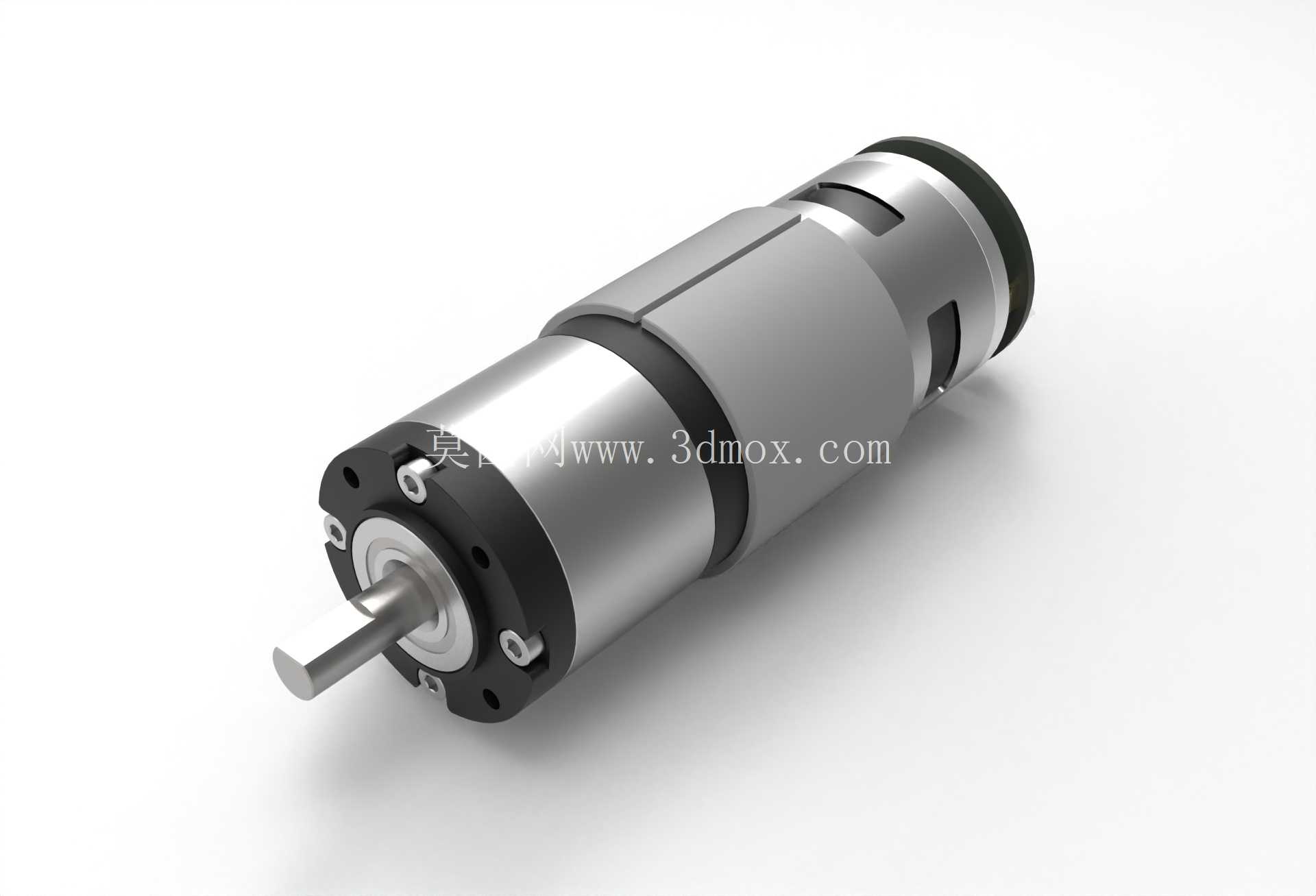

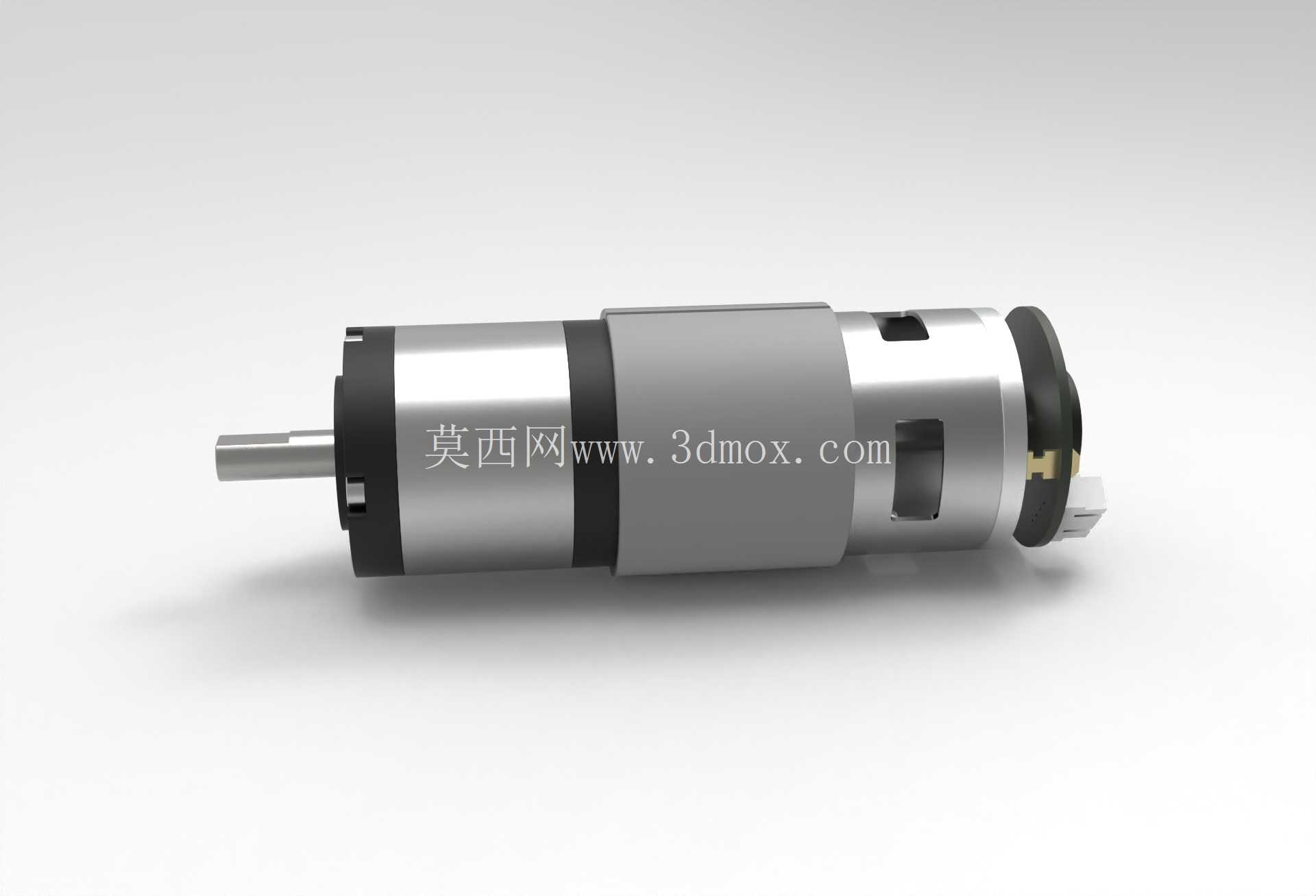

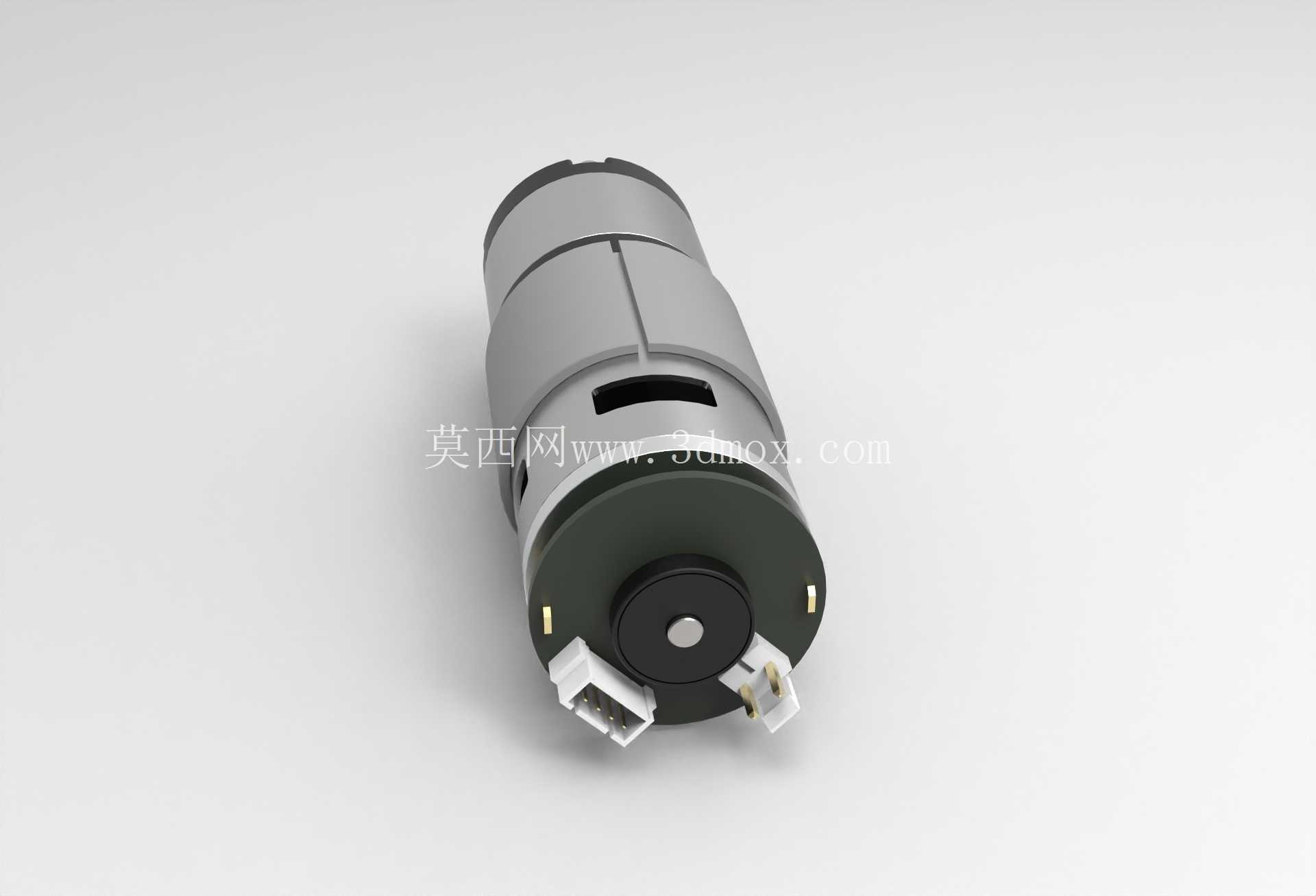

在三维建模的细节处理上，该结构还原了所有装配关系：行星轮系中每个行星轮的销轴与行星架的过盈配合、太阳轮与电机轴的一体化结构、内齿圈与壳体的固定方式、碳刷架与电机后端盖的安装位置、编码器码盘与主轴的固定方式、电路板与端盖的螺接位置都做了1:1还原，没有做过度的简化处理，结构工程师在做设备整体装配时，可以直接调用该模型做干涉检查，验证安装空间是否充足，也可以参考该结构的安装尺寸做配套的安装板、传动连接件设计，避免选型后出现尺寸不匹配的问题。对于做传动控制的工程师来说，该模型也可以直观展示编码器的安装位置与信号采集方式，方便做控制程序编写时的信号逻辑梳理，理解转速反馈的物理实现路径。
