克隆铣床Z轴步进电机安装传动组件

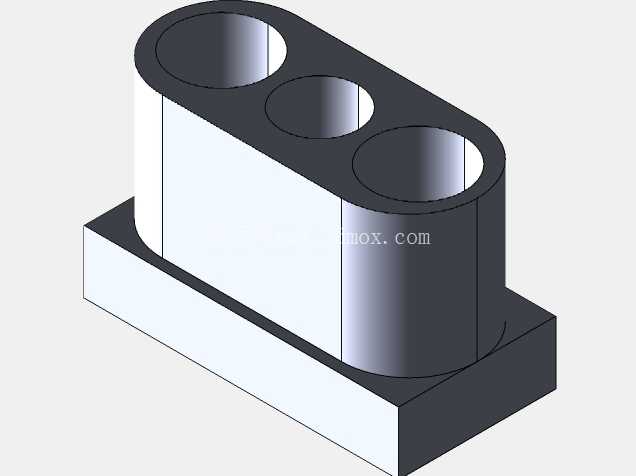

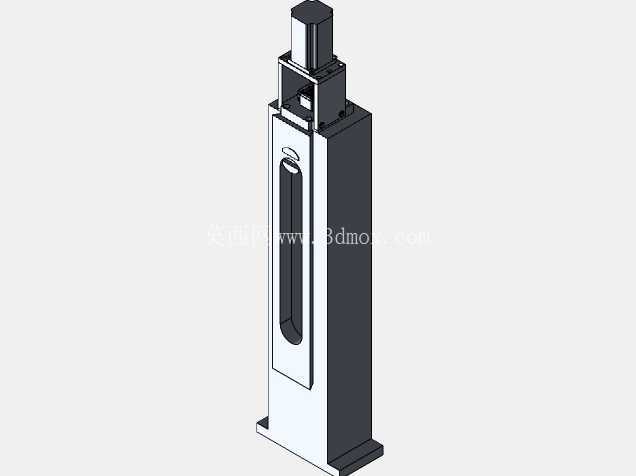

　　在小型台式数控铣床的改造作业中，Z轴的传动精度与安装刚性直接决定了铣削加工时的进刀稳定性，尤其是针对45规格克隆台式铣床的改装场景，原厂Z轴传动结构往往存在电机安装位适配性差、丝杠与电机同轴度难以保证的问题，这套安装传动组件正是为解决这类实际改装痛点设计的。整套组件围绕Nema34规格步进电机与2505型滚珠丝杠的适配安装展开，核心功能是实现Z轴方向的精准直线进给传动，为铣头提供稳定的升降动力传递路径。从结构设计逻辑来看，组件首先考虑了安装边界的适配性，安装基座的底部轮廓完全匹配45克隆铣床Z轴滑台的原有安装基面，不需要对床身原有结构进行额外的铣削或焊接加工，直接通过螺栓孔位对位即可完成固定，大幅降低改装时的机加工工作量。

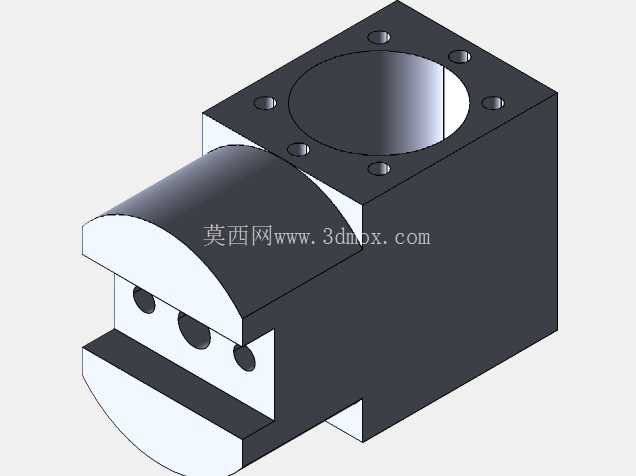

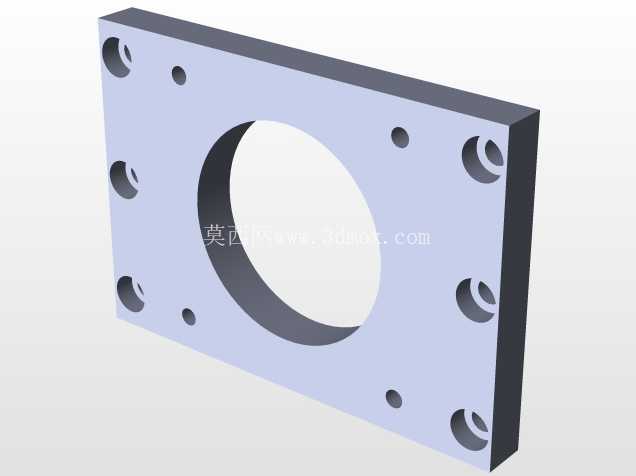

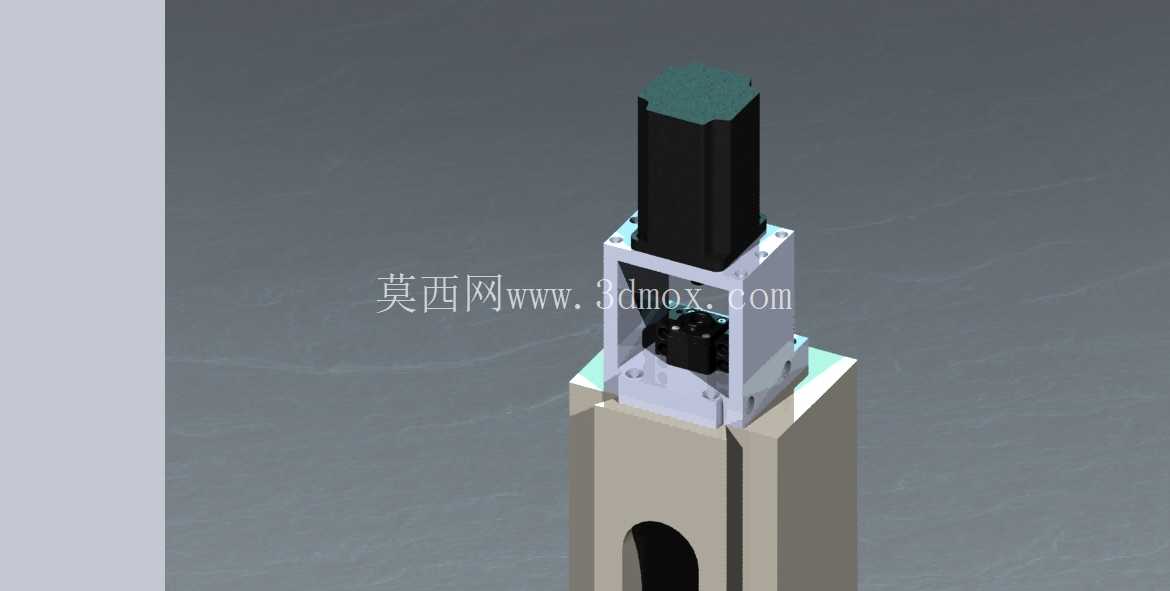

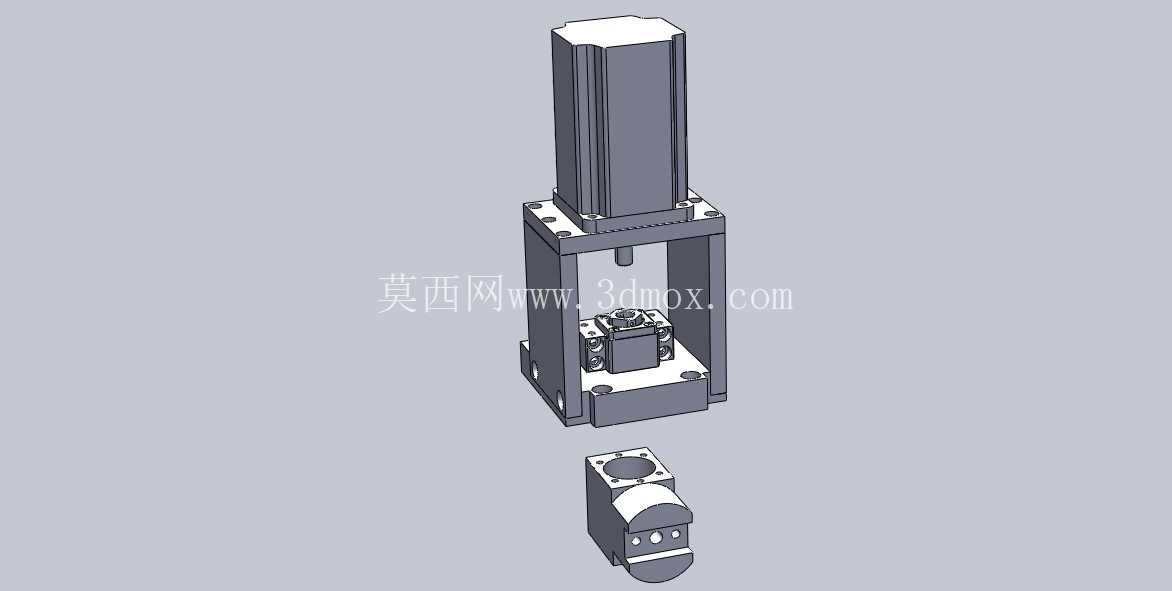

　　电机安装座采用分体式框型结构，上部预留的安装孔位完全匹配Nema34步进电机的法兰安装尺寸，电机输出轴伸入框型结构内部的空间，刚好可以容纳联轴器的安装位置，这种内藏式的联轴器布局既可以缩短电机与丝杠之间的传动链长度，减少传动间隙，也能对联轴器形成外围防护，避免铣削加工产生的金属切屑飞溅进入联轴器缝隙，造成传动卡滞或磨损。框型结构的下部与丝杠螺母座的安装位直接衔接，安装时可以通过框体侧壁的微调顶丝结构调整电机输出轴与滚珠丝杠的同轴度，避免因同轴度偏差造成的丝杠运转卡顿、电机负载异常增大的问题，这一点在小型机床改装中尤为重要，很多业余改装出现的电机丢步、丝杠异常磨损问题，本质都是安装时同轴度调整不到位导致的。基座下部的承托结构直接与Z轴滑台的滑动部分连接，安装后电机的重量完全由基座传递到滑台结构上，不会对丝杠造成额外的径向负载，保证丝杠只承受轴向的进给力，延长滚珠丝杠的使用寿命。从实际应用场景来看，这套组件主要面向小型台式铣床的数控化改造作业，尤其是针对手动45克隆铣床升级数控Z轴的需求，替换原有手动升降的手轮传动结构，通过步进电机驱动滚珠丝杠实现Z轴的自动进给，既可以完成平面铣削时的深度自动控制，也能支持钻孔、攻丝等需要Z轴定距进给的加工工序。

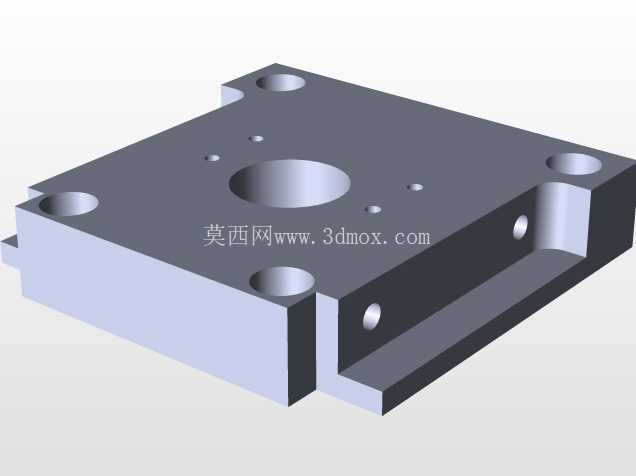

　　在安装尺寸边界上，整套组件的Z向总高度控制在原有手动结构的安装空间范围内，不会超出铣床Z轴的原有行程上限，安装后Z轴的有效行程不会因为加装电机组件而出现缩减，同时组件的横向宽度也控制在滑台的宽度范围内，不会和X轴的运动部件产生运动干涉。组件的安装板部分采用了等厚的板材加工结构，所有安装孔位的位置度公差控制在0.02mm以内，保证电机安装后法兰面与丝杠轴线的垂直度，避免电机轴承受额外的倾覆力矩。在实际装配过程中，只需要先将滚珠丝杠螺母固定到组件下部的螺母座上，再将电机固定到上部安装法兰，调整好同轴度后锁紧联轴器顶丝，最后将整套组件固定到铣床Z轴滑台的原有安装位即可完成装配，不需要复杂的现场配做工序。

　　这套结构在设计时还考虑了日常维护的便利性，框型结构的侧壁预留了观察缺口，日常检查联轴器松紧、添加润滑脂时不需要完全拆卸电机，只需要通过缺口就可以完成维护操作，降低后期的维护工作量。对于从事小型机床数控改造的结构设计人员来说，这类安装组件的设计核心不在于复杂的结构造型，而在于对原有设备安装边界的精准适配，以及传动链刚性、同轴度的合理保证，很多改装方案出现运行故障，往往是因为忽略了安装位的适配性，强行改装导致部件之间出现干涉，或者传动结构刚性不足导致铣削时出现振刀纹，这套组件在设计时充分考虑了小型台式铣床的床身刚性特点，整体结构的重量控制在合理范围内，不会因为加装组件导致Z轴滑台的负载过大，影响Z轴的运动灵活性。同时，2505滚珠丝杠的选型也匹配Nema34步进电机的输出扭矩特性，5mm的导程既可以保证Z轴的进给速度满足常规铣削加工的需求，也不会因为导程过大导致电机停止时的自锁能力不足，避免Z轴滑台因为自重出现下滑的问题。在实际加工测试中，安装这套组件后的Z轴，重复定位精度可以控制在0.01mm以内，完全满足小型零件铣削、钻孔加工的精度要求，而且传动过程运行平稳，没有明显的异响或卡顿问题，适合小型加工门店、个人DIY数控改造的场景使用。
