铣床数控改造Y轴滚珠螺母安装固定座

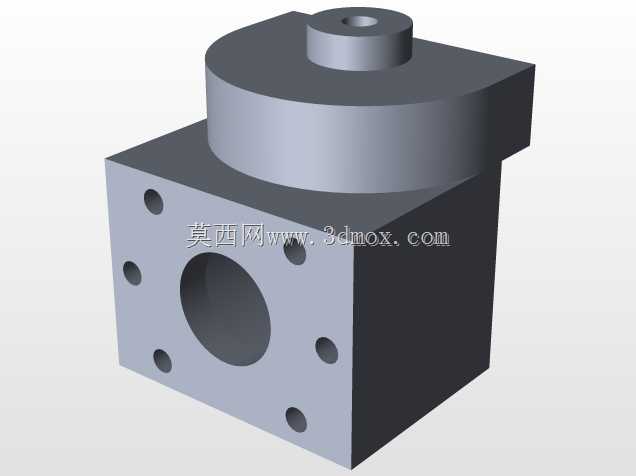

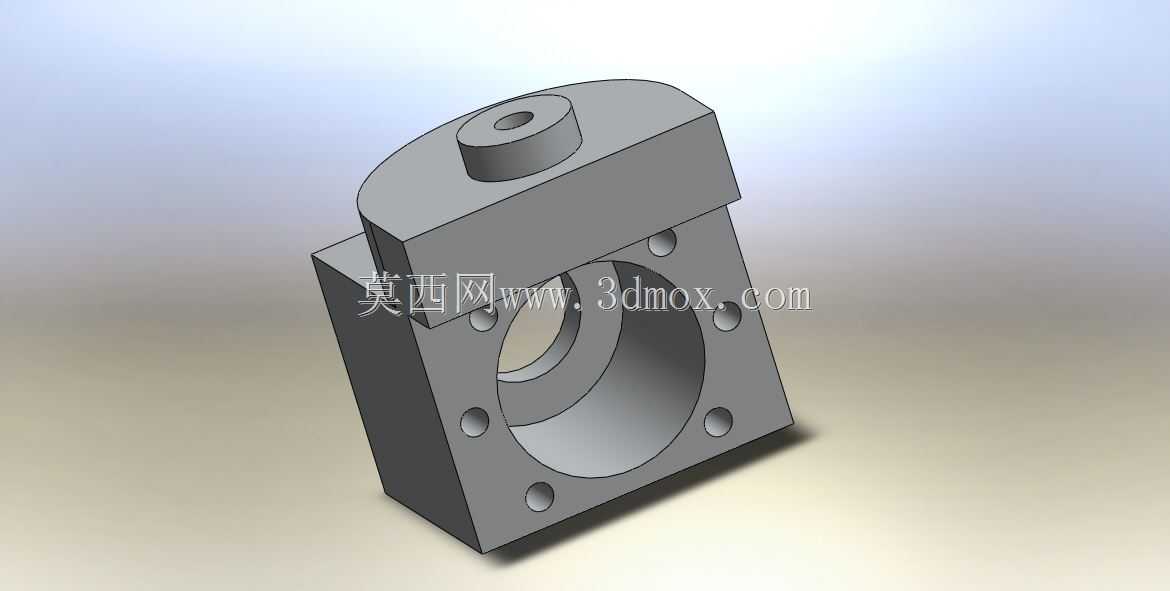

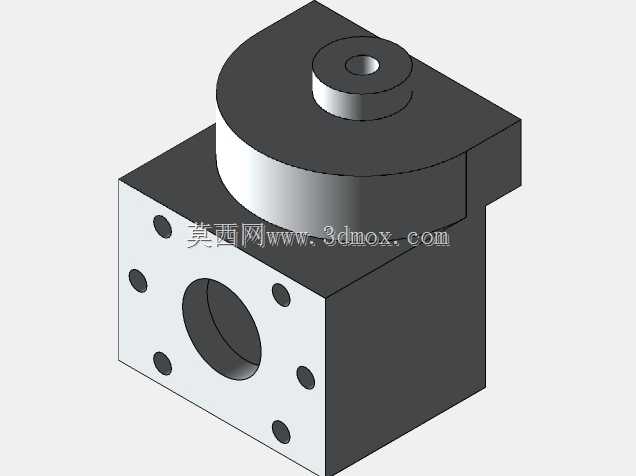

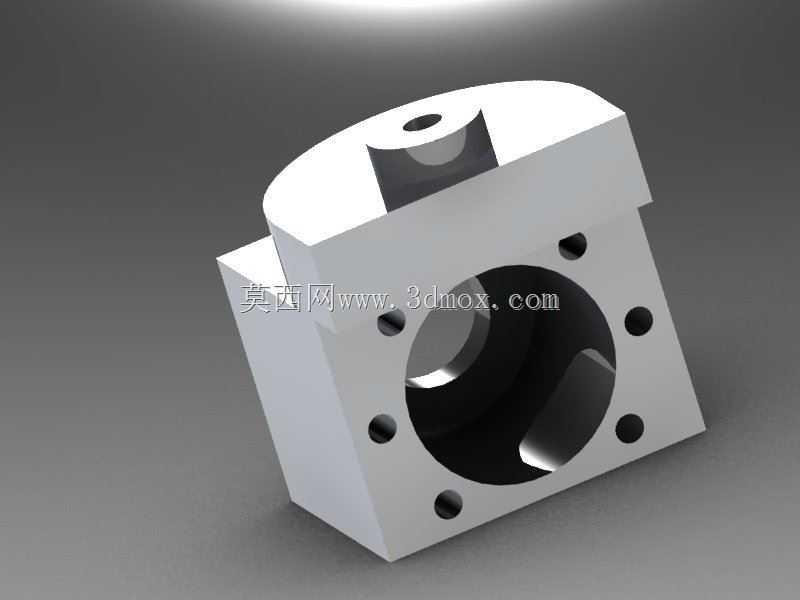

在普通铣床数控化改造的实操项目里，Y轴进给系统的升级往往是核心改造环节，传统铣床的Y轴多采用梯形丝杠传动，背隙大、进给精度差，无法满足数控加工的连续进给与定位精度要求，更换滚珠丝杠副是最直接的升级方案，而滚珠螺母的安装固定支架，就是连接丝杠螺母与机床运动滑台的关键传力部件，直接决定改造后Y轴的传动刚性与运行稳定性。这款支架的设计完全适配PM-45型铣床的Y轴安装空间，主体采用方块式承力结构，上部设置带定位凸台的安装止口，用于和滑台的安装基准面贴合定位，凸台中心的通孔用于穿装锁紧连接件，保证支架与滑台连接无相对窜动。支架正面设置大尺寸圆形安装腔，腔体内径与滚珠螺母的法兰外径精准匹配，腔体周围均匀分布六个螺栓安装孔，对应滚珠螺母法兰上的安装孔位，可通过内六角螺栓将螺母牢牢锁紧在支架腔体内部，避免进给过程中螺母出现周向转动或轴向窜动。从安装边界来看，支架的整体外廓尺寸完全匹配原铣床Y轴滑台的安装槽位，不需要对原有滑台进行额外的铣削加工，改造时只需拆除原梯形丝杠的螺母座，即可将该支架直接安装在原有安装位上，大幅降低现场改造的加工工作量，缩短设备改造的停机周期。设计过程中重点考量了传力路径的合理性，进给方向的切削抗力会通过螺母直接传递到支架的承力立壁上，因此支架的侧壁厚度做了针对性加强，避免高速进给或重切削时支架出现形变影响加工精度。同时支架与滑台贴合的安装面做了平面度要求，安装时通过刮研保证贴合率超过百分之七十五，确保连接刚性。在实际改造应用中，这类定制化的螺母支架解决了标准滚珠丝杠配件与旧机床安装尺寸不匹配的问题，不需要更换整个滑台组件，仅通过适配支架即可完成进给系统的升级，改造后的Y轴定位精度可控制在0.02mm以内，重复定位精度可达0.01mm，完全满足常规数控铣削的加工精度要求。支架的结构设计也兼顾了装配便利性，安装腔的入口处做了微小的倒角导向，装配滚珠螺母时可顺利导入腔体，不会出现卡滞刮伤螺母法兰的情况，周围的安装孔也预留了足够的扳手操作空间，现场装配时不需要特殊工装即可完成锁紧作业。
