7:24锥度面铣刀固定铣刀架结构

　　在常规立式铣床、卧式镗铣床以及加工中心的端面铣削工序里，刀具装夹的刚性与同轴度直接决定了加工面的平面度、表面粗糙度以及刀具的切削寿命，这款带7:24锥度的铣刀架，正是为面铣刀的可靠装夹设计的专用装夹部件。7:24锥度是机床主轴接口应用极广的锥度规格，这种锥度属于不自锁锥度，依靠锥面的紧密贴合实现定心，同时配合端面的键块传递切削扭矩，既保证了较高的定心精度，又能实现刀具的快速装卸，不会像自锁锥度那样出现刀具拆卸困难的问题，非常适合需要频繁换刀的铣削加工场景。

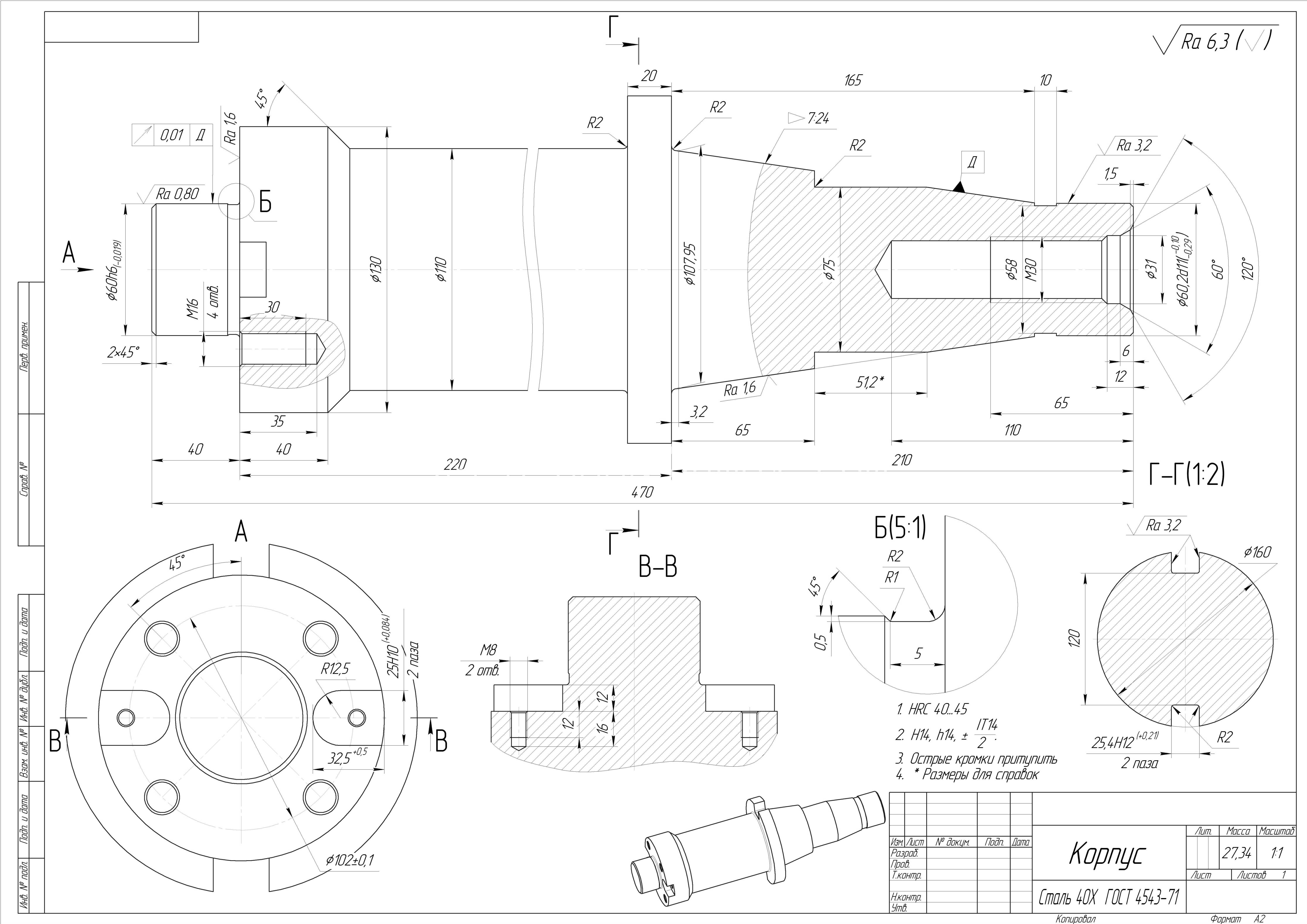

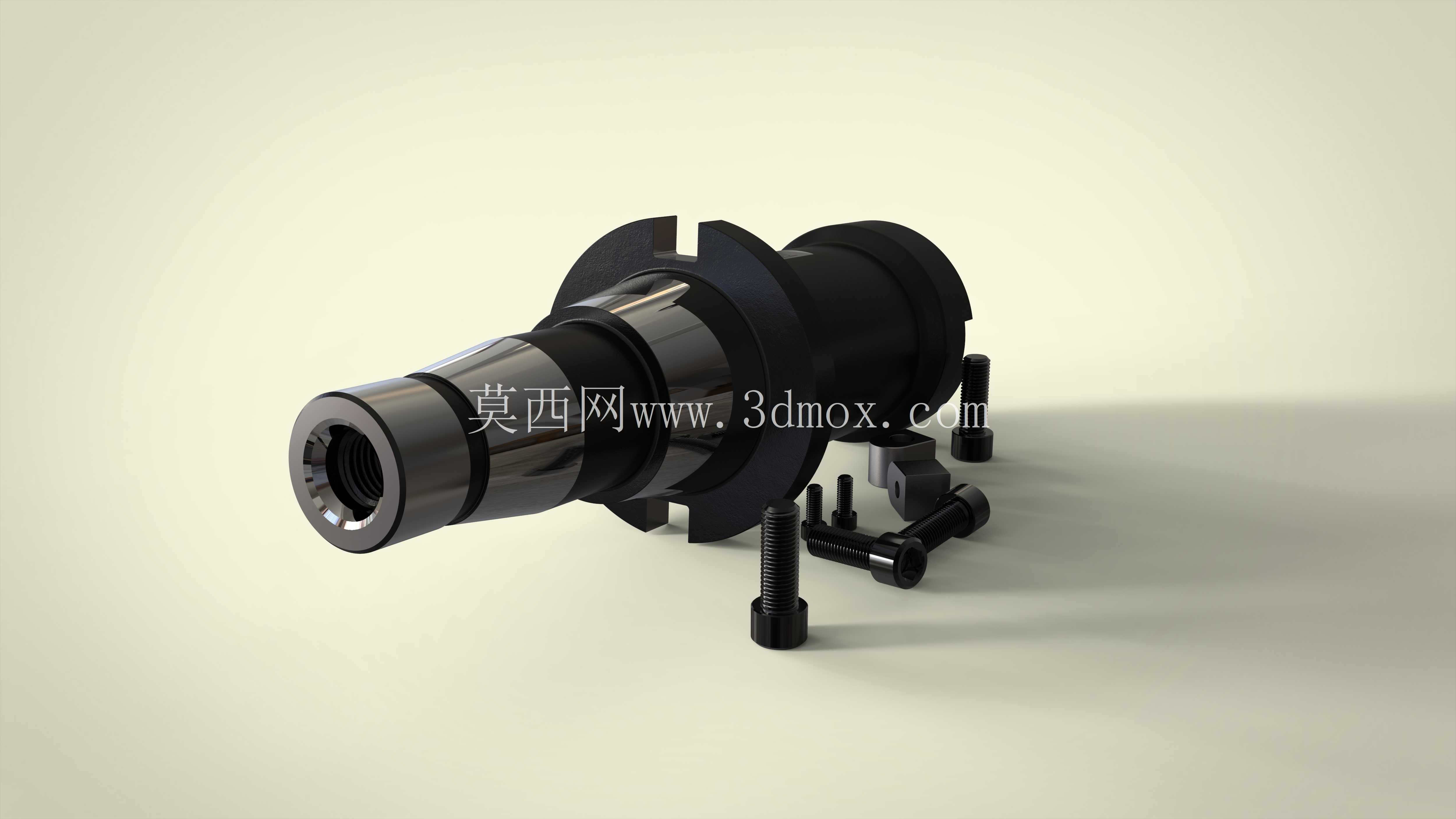

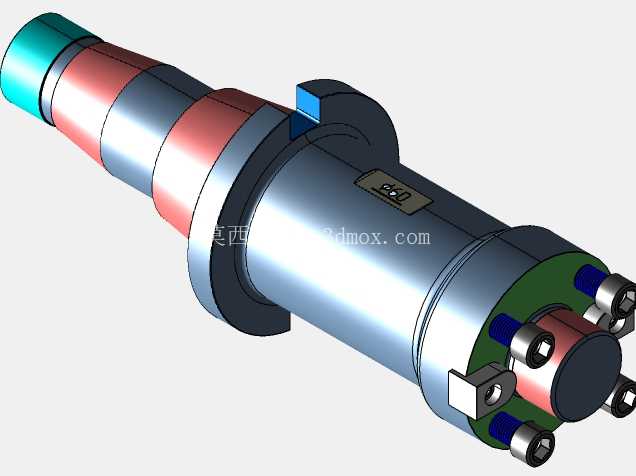

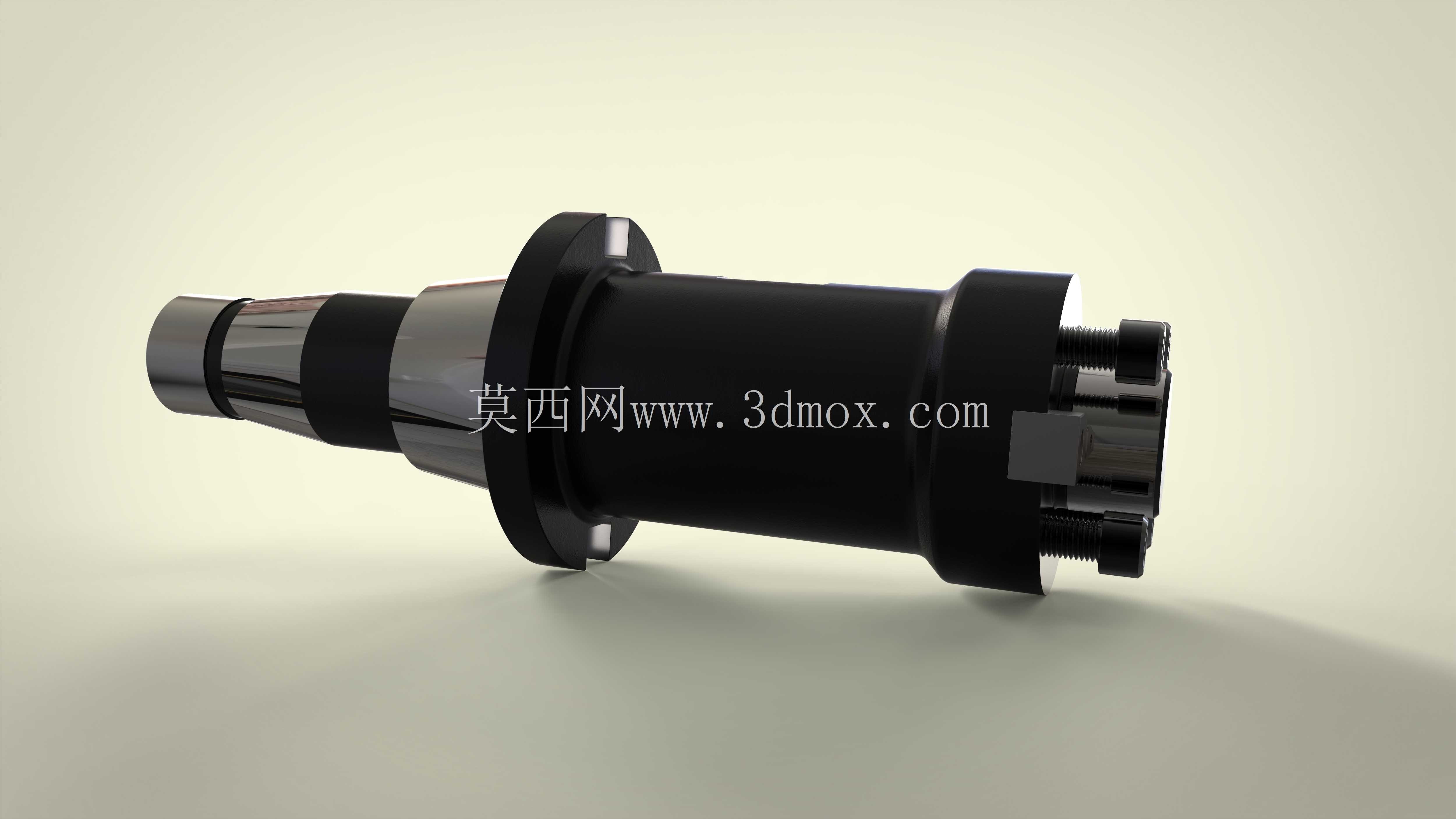

　　这款铣刀架的锥柄部分严格遵循7:24锥度的公差要求，锥面的表面粗糙度、锥角误差都控制在装夹允许的范围内，装入主轴锥孔后，锥面能与主轴内孔实现均匀贴合，避免因贴合不良导致的装夹偏心，进而减少铣削过程中的振动。铣刀架的本体采用阶梯轴式结构，靠近锥柄的位置设置了定位法兰，法兰端面与主轴端面贴合，承担轴向定位的作用，法兰上预留的键槽可以和主轴端面的传动键配合，抵消大切深铣削时产生的大扭矩，避免锥面单独传扭出现的打滑、研伤锥孔的问题。本体的工作端设置了面铣刀安装定位面，定位端面与锥柄轴线的垂直度经过严格管控，保证装夹后面铣刀的端面跳动在允许范围内，避免出现铣削时单刃切削、加工面接刀痕明显的问题。

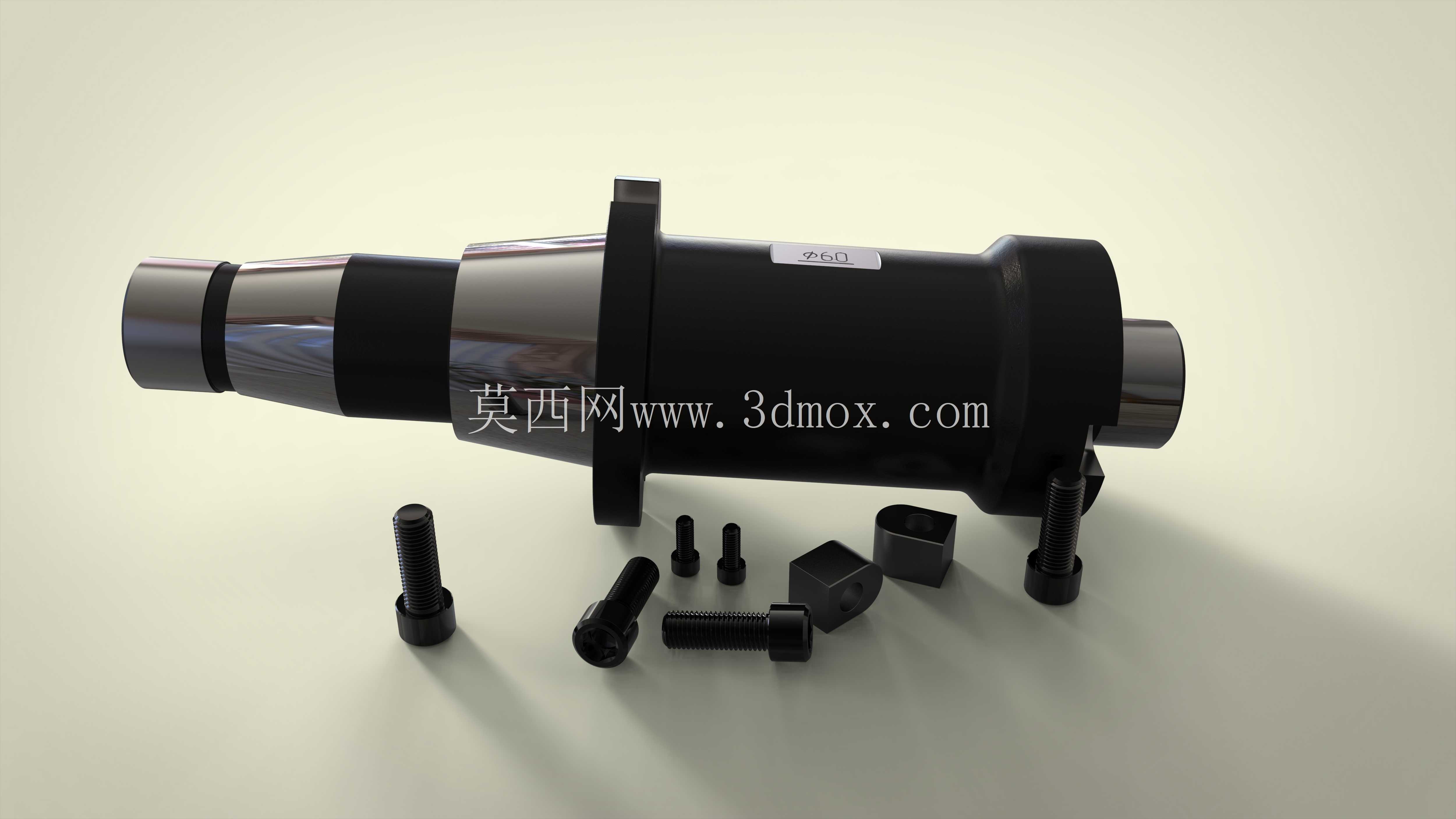

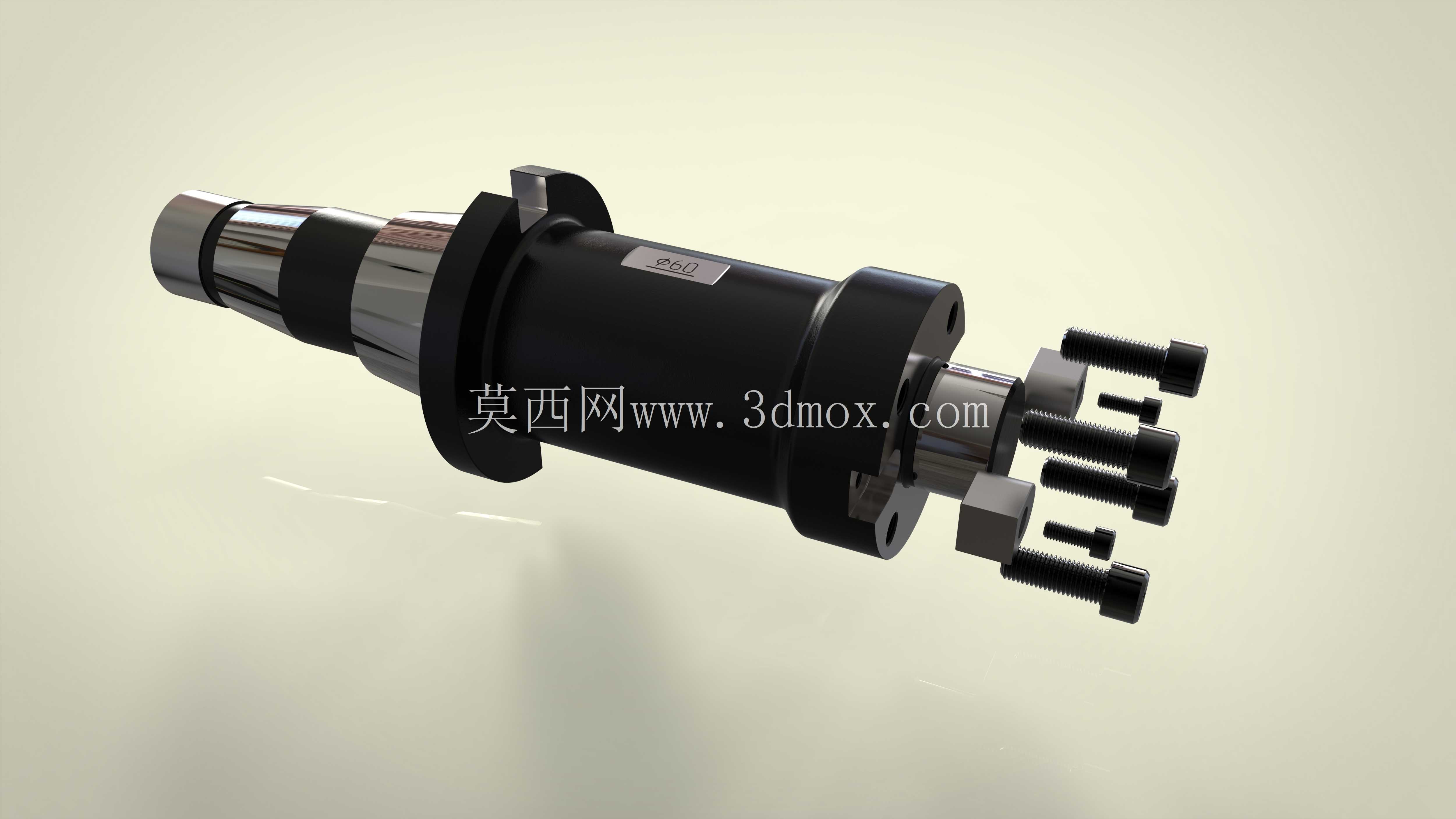

　　配套的紧固件包含不同规格的内六角螺钉，分别用于铣刀在刀架上的压紧、刀架内部的锁紧结构固定，螺钉的强度等级满足铣削时的冲击载荷要求，不会因为切削振动出现松动。安装时需要先将锥柄表面、主轴锥孔表面擦拭干净，避免切屑、灰尘残留影响贴合精度，将铣刀架推入主轴锥孔后，通过主轴尾部的拉紧机构将刀架拉紧，保证法兰端面与主轴端面完全贴合，之后再将面铣刀套入工作端的定位轴颈，通过端面的螺钉将铣刀压紧，确认所有紧固件拧紧后再进行试运转，检查刀具的径向跳动与端面跳动是否符合加工要求。

　　这款铣刀架适配的是常见规格的面铣刀，可用于铸铁、钢件、有色金属等多种材料的平面铣削加工，无论是粗铣时的大切深、大进给工况，还是精铣时的小切深高转速工况，都能提供足够的装夹刚性。设计过程中，针对铣削时的受力特点，对刀架的危险截面进行了强度校核，法兰与锥柄衔接的位置做了圆角过渡，避免应力集中导致的刀架断裂，本体的材质选用合金结构钢，经过热处理后具备足够的硬度与韧性，既保证锥面的耐磨性，又能承受铣削时的冲击载荷。刀架上的各个安装孔位的位置度都经过精确管控，保证螺钉安装时不会出现别劲的情况，配套的锁紧块结构可以在刀具安装时起到辅助定位的作用，避免铣刀安装时出现周向错位。在实际生产场景中，这类铣刀架常配合可转位面铣刀使用，完成箱体类零件的端面加工、大型结构件的平面铣削、模具钢的粗开粗等工序，相比弹簧夹头式的装夹方式，这种锥柄法兰式的铣刀架悬伸更短、刚性更好，能承受更大的切削力，加工效率也更高。需要注意的是，使用过程中要定期检查锥面是否有磕伤、研伤的痕迹，如果锥面出现损伤要及时修复或者更换，否则会影响装夹精度，导致加工质量下降；每次安装刀具前都要清理定位端面的切屑，避免切屑垫在端面之间导致刀具倾斜，影响加工面的平面度。
