45铣床Z轴步进电机安装适配结构

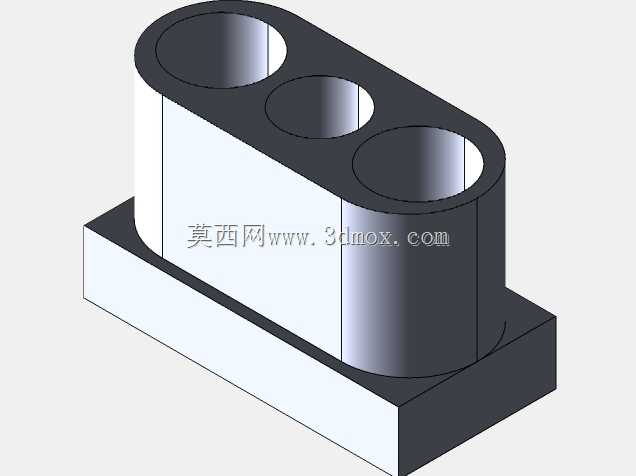

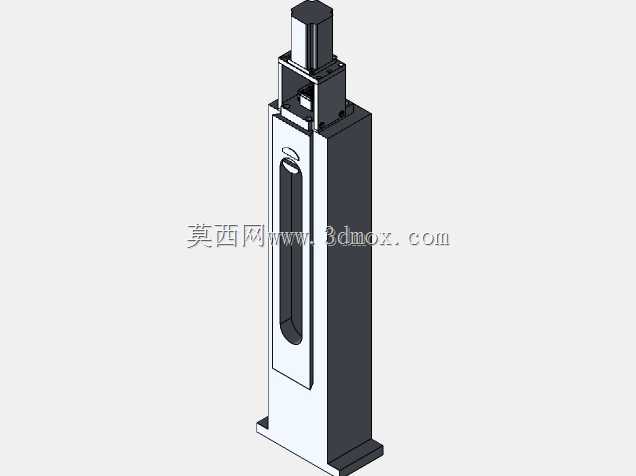

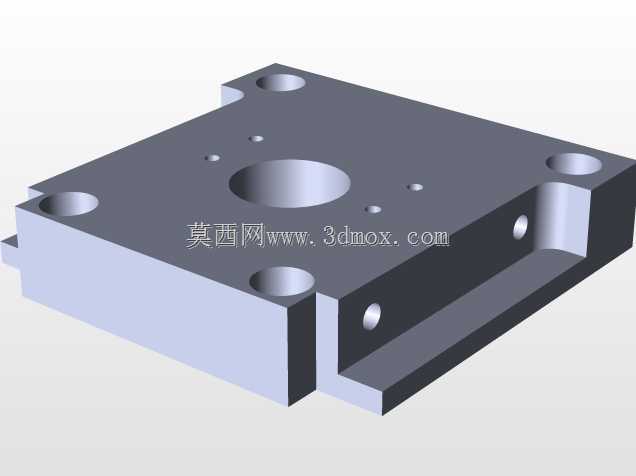

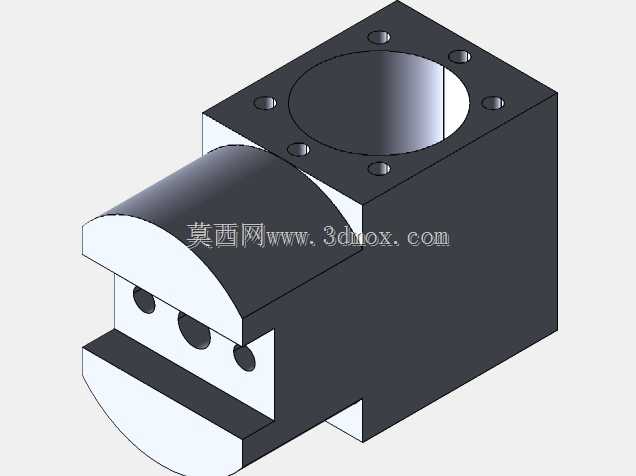

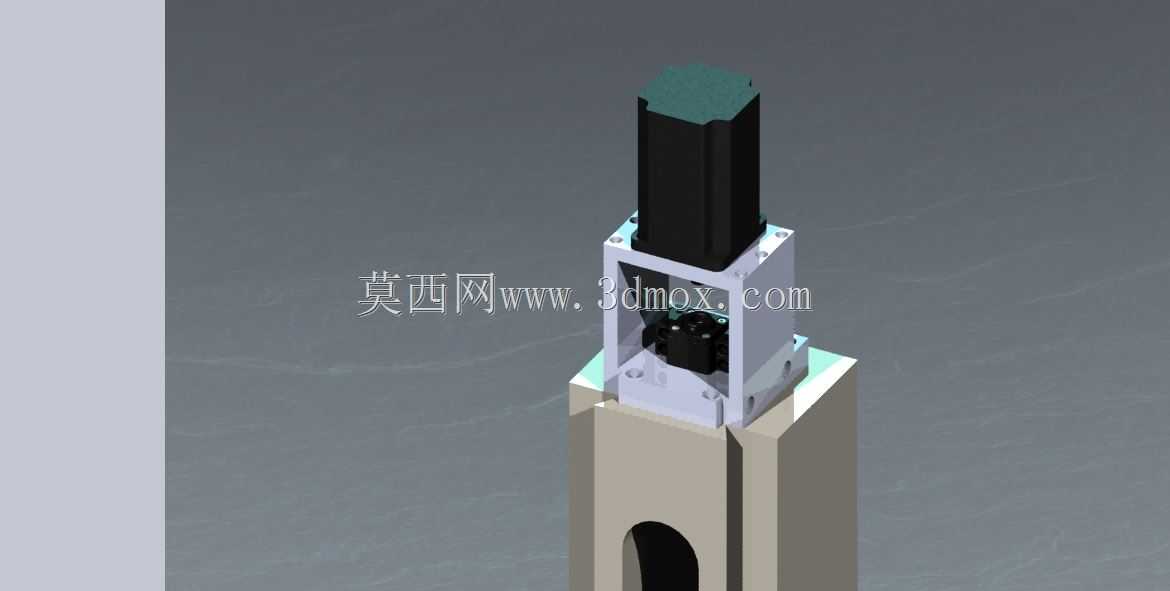

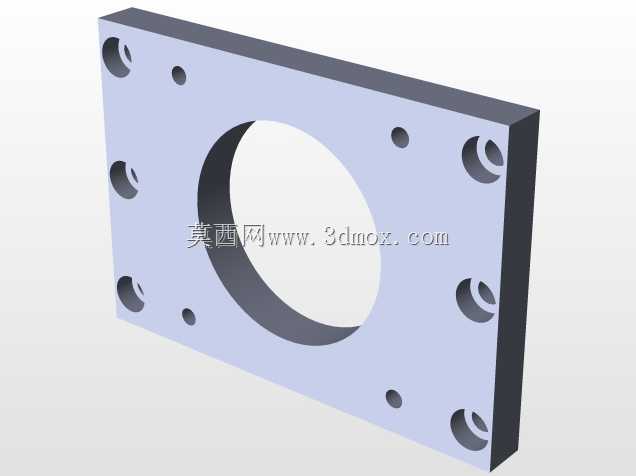

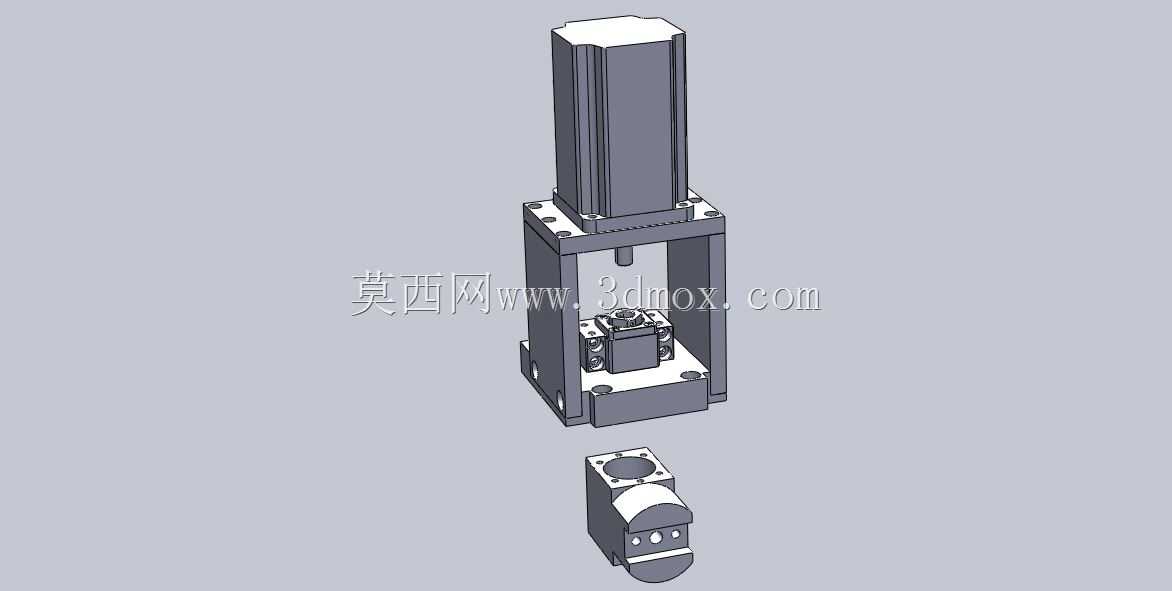

这套结构主要应用于隆台类轧机配套的45型铣床Z向进给单元，是立式铣床垂直进给系统的核心传动安装组件，承担着Z轴方向动力输出、传动衔接与进给导向的关键作用，直接决定铣床垂直方向的进刀精度、承载稳定性与动态响应表现，在金属铣削加工场景中，负责带动主轴箱或者加工主轴完成垂直方向的精准位移，实现不同深度的铣削、钻削、镗削等加工动作，适配中小型模具加工、五金零件精密铣削、通用机械零件粗精加工等多种生产场景。整套结构的核心功能是完成步进电机与Z轴滚珠丝杠的动力衔接，同时为电机提供稳定的安装基准，抵消Z轴进给过程中产生的径向载荷与轴向反冲，避免电机轴直接承受丝杠传动带来的额外负载，大幅延长驱动电机与传动丝杠的使用寿命。设计过程中充分考虑了Nema34规格步进电机的安装尺寸匹配性，安装板的孔位完全对应Nema34电机的标准安装孔距，同时适配2505型号滚珠丝杠的连接端尺寸，安装板采用框架式镂空结构设计，既保证了整体结构的刚性，能够承受Z轴快速移动与切削进给时的冲击力，又尽可能减轻了Z轴移动部件的整体重量，降低Z轴升降驱动的负载惯量，提升进给动作的响应速度。结构的安装边界充分考虑了45铣床Z轴滑枕的原有安装空间，安装板底部与Z轴滑台的连接面做了精准的定位止口设计，安装时无需额外做位置调整即可保证电机输出轴与滚珠丝杠的同轴度，避免因同轴度误差导致的丝杠磨损、电机异响、进给卡顿等问题。框架式的安装结构预留了足够的联轴器安装与调整空间，日常维护时可以直接在不拆卸电机主体的情况下完成联轴器松紧调整、丝杠预紧力检查等操作，大幅降低设备日常维护的难度。整套结构在45度倾斜布置的隆台式轧机移动轴上使用时，能够稳定传递步进电机的输出扭矩，保证Z轴进给的定位精度控制在合理范围内，即使在断续铣削的重载工况下，也不会出现安装板变形、电机移位、传动间隙过大等问题，有效保障铣床Z轴方向的加工精度稳定性，满足精密铣削加工对进给系统的刚性与精度要求。
