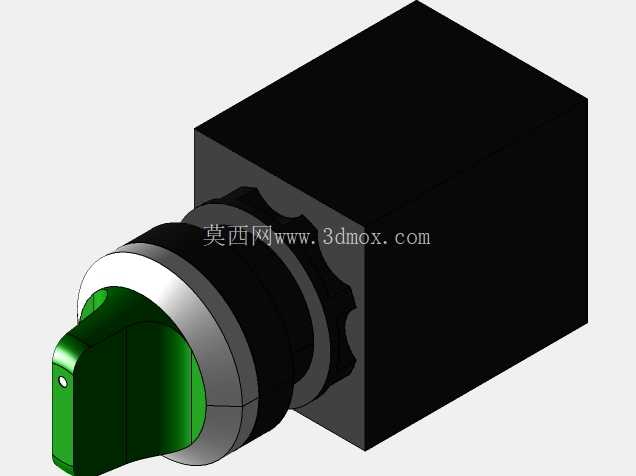

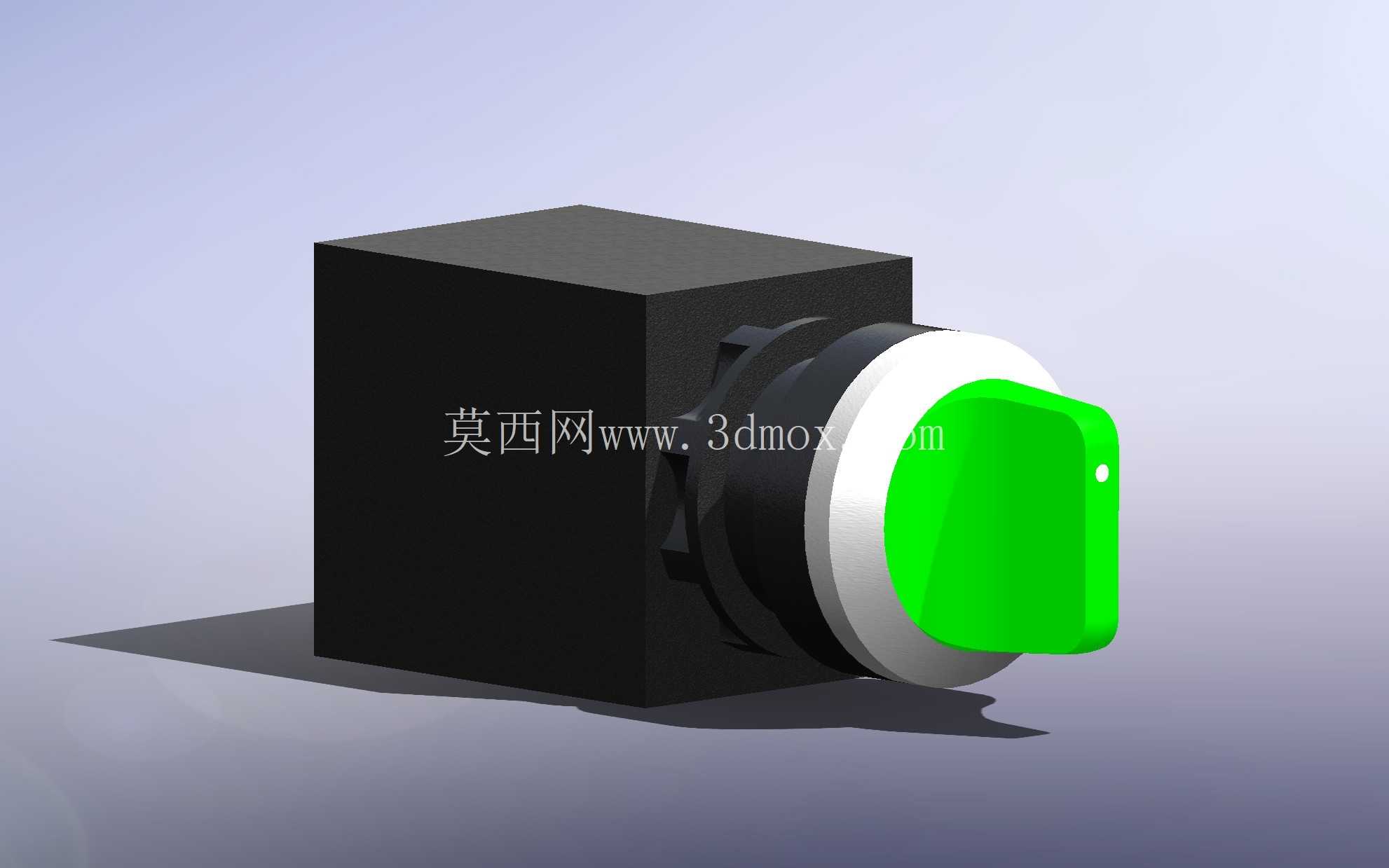

22mm绿色旋钮式选择切换操作部件

在工业控制柜体、生产线操作工位、小型设备操控面板的布局设计中，这类22mm安装规格的旋钮式切换部件是极为常见的人机交互元件，日常选型与建模过程中需要兼顾安装适配性、操作手感与视觉辨识度三个核心维度，很多刚接触柜体设计的工程师容易忽略安装边界的细节，导致后期面板开孔、部件装配出现干涉问题。

从实际应用场景来看，这类旋钮部件多用于设备的模式切换、回路选择、启停档位控制场景，比如小型加工设备的手动/自动模式切换、输送线的本地/远程控制选择、测试工位的档位切换操作，相比按钮式元件，旋钮的档位反馈更清晰，操作人员可以通过旋钮的指向位置快速判断当前设备所处的控制状态，避免误操作，尤其是在多档位控制的场景下，旋钮的状态辨识度远高于平钮或者带灯按钮，不需要额外观察指示灯就能快速确认当前档位。

从功能特性上来说，这款绿色旋钮采用两档位或者三档位的定位结构，操作时带有清晰的档位顿挫感，旋转角度通常为每档30度或者45度，不会出现滑档、定位不准的问题；旋钮头部采用亮绿色的工程塑料材质，表面做了防滑的弧度处理，即使操作人员佩戴薄型劳保手套也能顺利完成旋转操作，不会出现打滑的情况；后部的安装基座采用方形结构，和面板贴合之后可以防止旋钮整体跟转，不需要额外增加防转结构就能保证安装稳定性。

设计建模过程中，首先要确定的是安装尺寸边界，这类22mm规格的旋钮是工业控制领域的通用安装标准，面板开孔直径严格控制在22.3mm到22.5mm之间，开孔公差过大容易导致安装后松动，公差过小则会出现装配卡滞的问题；基座的方形轮廓尺寸控制在30mm左右，安装时面板背部需要预留至少40mm的纵深空间，用来容纳接线端子与固定螺母，建模时需要把固定螺纹的螺距、螺母的对角尺寸都做精准还原，避免后期装配时出现螺纹不匹配、螺母无法锁紧的问题。

建模的细节处理上，旋钮头部的弧度要符合人体工程学设计，边缘做R2左右的圆角处理，操作时不会硌手；旋钮和基座之间的白色装饰环要做0.5mm的凸起差，既可以提升视觉层次感，也能在旋钮旋转时避免和基座表面产生摩擦；基座后部的接线端子位置要按照常规接线习惯预留足够的接线空间，端子之间的电气间隙要符合低压控制设备的安全要求，避免不同回路之间出现爬电距离不足的问题。

在实际选型搭配时，这类绿色旋钮通常用于设备的运行档位、启动允许类的回路选择，和红色停止类按钮、黄色复位类旋钮形成明确的颜色区分，操作人员可以通过颜色快速识别不同控件的功能，降低误触概率；建模时还要注意旋钮的旋转角度限位，两档位旋钮的旋转总角度为90度，三档位则为左右各45度，不能出现360度无限旋转的结构错误，否则和实际产品的功能逻辑不符，导入装配体之后也无法完成正确的动作仿真。

很多工程师在做面板布局建模时，容易忽略旋钮的操作空间预留，按照标准要求，旋钮中心距离相邻控件的边缘至少要保留25mm以上的间距，保证操作人员旋转旋钮时不会碰到旁边的按钮或者指示灯，同时面板表面的旋钮突出高度控制在18mm到22mm之间，突出过高容易在设备搬运、操作过程中被意外磕碰导致档位误切换，突出过低则会导致操作时受力不便，增加操作难度。

从结构可靠性角度来说，这款旋钮的内部采用定位弹簧加钢珠的档位结构，建模时可以简化内部的弹性元件，但要保留档位的定位槽结构，方便后续做装配动画或者运动仿真时还原真实的旋转手感；基座和面板之间的密封结构也要做适当体现，常规这类工业旋钮的前面板防护等级可以达到IP65，能够适应车间多粉尘、少量溅水的使用环境，建模时基座前端的密封胶圈结构不能省略，否则无法体现产品的防护设计特点。
