带扳手手动自紧式钻夹头结构设计

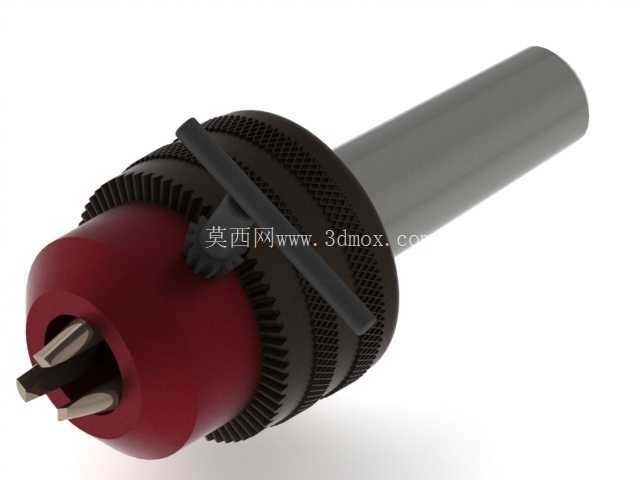

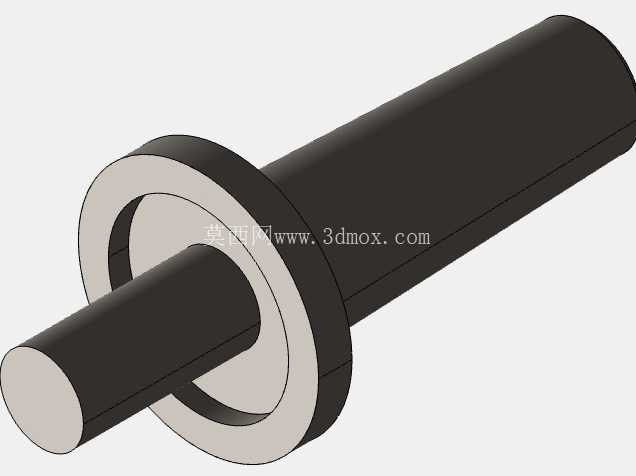

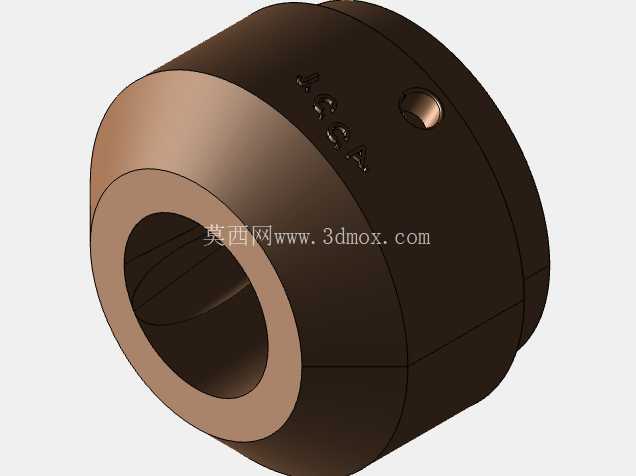

　　这套手动钻夹头的三维结构，是机床钻孔、扩孔、铰孔工序里最常用的夹持类附件，日常适配台钻、手电钻、车床尾座、铣床主轴等多类加工设备，核心作用是装夹直柄刀具，包括麻花钻、中心钻、铰刀、丝锥等，通过三爪同步收拢的结构实现刀具的同轴固定，保证加工过程中刀具不打滑、不偏摆，传递主轴输出的扭矩。从结构设计逻辑来看，夹头主体分为直柄连接段、滚花调节套、三爪夹持机构、配套锁紧扳手四个部分，直柄连接段采用标准圆柱柄设计，可适配通用的钻夹头接杆、主轴锥孔连接套，安装时直接插入对应配合孔位，通过侧向紧定螺钉或者锥面自锁实现固定，安装边界的同轴度公差控制在0.02mm以内，避免高速转动时出现径跳影响加工精度。

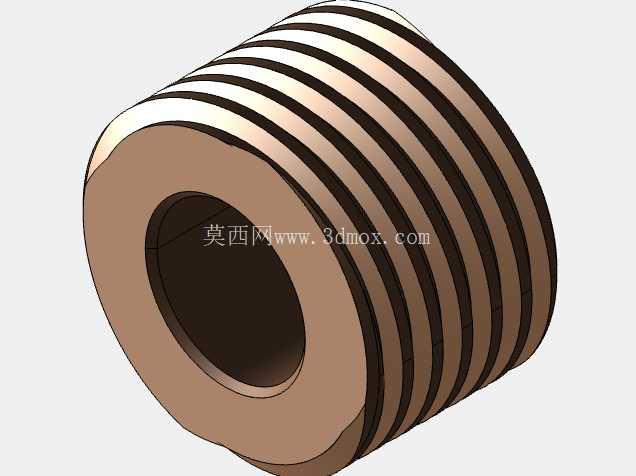

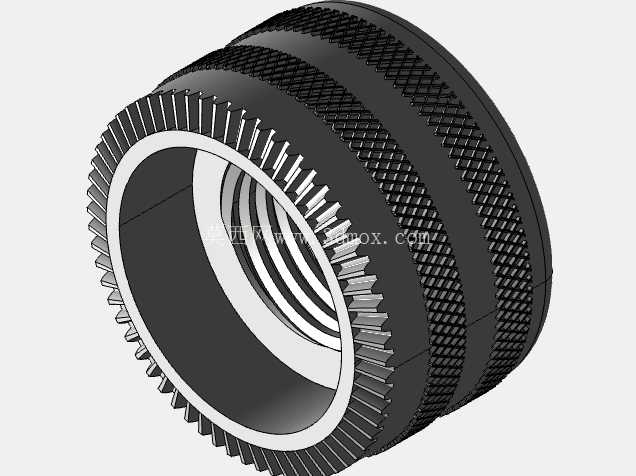

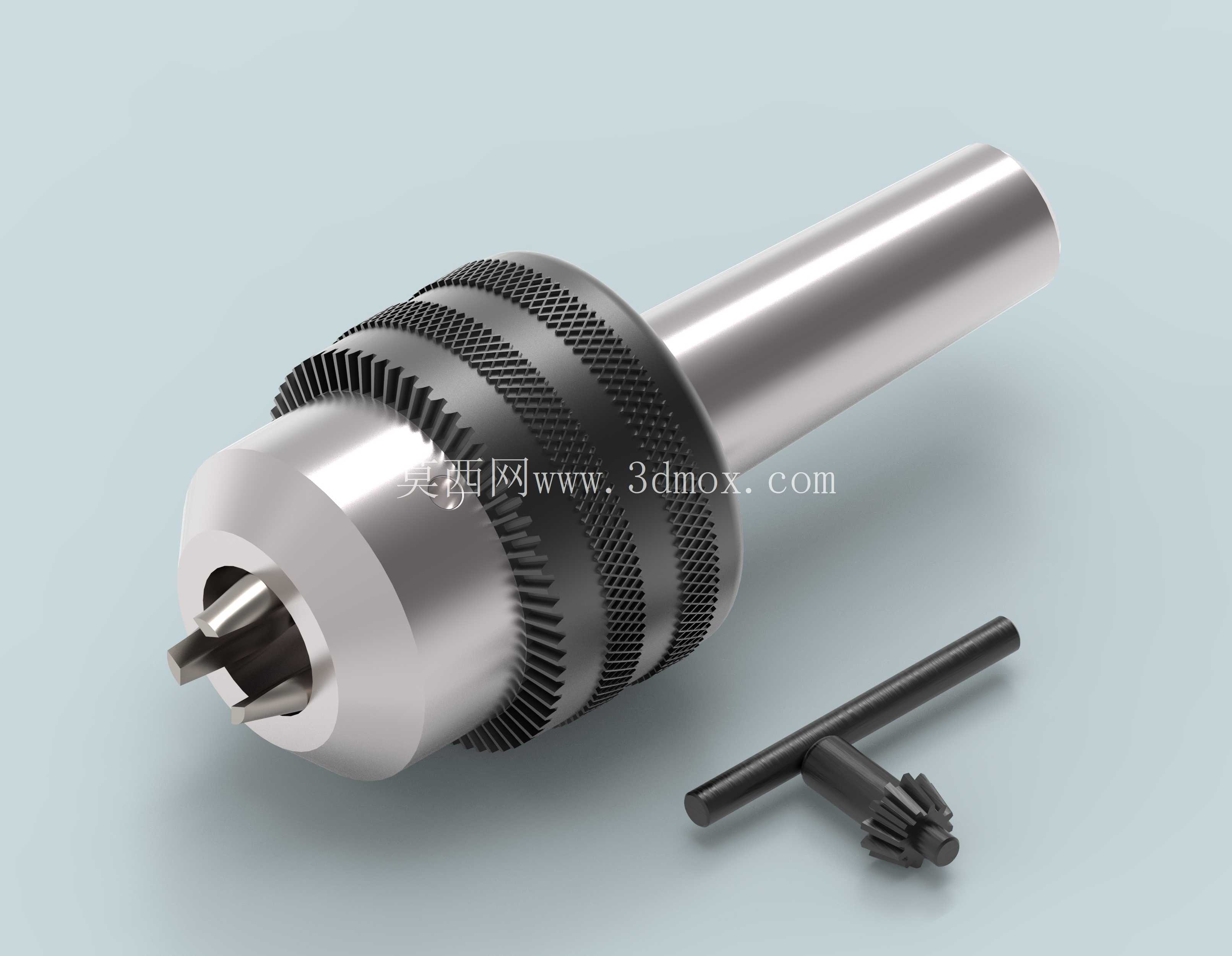

　　滚花调节套的外表面做了双段网纹滚花处理，滚花纹理的齿距、齿深都经过适配，手动旋转调节时摩擦力足够，不会因为手上沾有切削液、油污出现打滑，调节套内部和夹头本体之间采用梯形螺纹配合，旋转调节套时可以带动内部的三个夹爪沿本体的斜向导向槽同步径向移动，实现夹持孔径的连续调节，夹持范围覆盖常规小直径直柄刀具，从0.5mm到13mm的区间都能稳定夹持，三爪的夹持面做了淬硬处理，硬度达到HRC58-62，表面有细密的防滑齿，既可以保证夹持硬质合金、高速钢刀具时不打滑，也能避免夹爪压伤刀具柄部影响后续装夹精度。配套的锁紧扳手是T型结构，头部的锥齿轮和调节套端面的伞齿圈啮合，当手动预紧夹头之后，将扳手头插入夹头本体侧部的定位孔，转动扳手可以给调节套施加更大的锁紧扭矩，相比纯手拧的自紧夹头，这种带扳手锁紧的结构夹持力更大，在重切削、大进给量的钻孔工况下，不会出现刀具松脱、退刀的问题，尤其适合加工钢件、铸铁等切削阻力较大的材料。夹头内部的三爪导向槽采用等距120°分布设计，三个夹爪的移动行程完全同步，保证装夹刀具后刀具中心和夹头主轴中心的重合度，减少钻孔时的孔径扩大、孔壁粗糙度差的问题。

　　在实际生产场景中，这类钻夹头除了用于金属切削机床，也常被适配到木工台钻、电动螺丝刀、气动钻具上，用来装夹木工钻头、批头、打磨头等工具，适用场景覆盖机械加工车间、模具维修工位、家装木工现场、设备维保作业等多个领域。设计过程中需要重点考虑几个配合面的公差：一是直柄连接段和主轴配合面的尺寸公差，一般采用h6级精度，保证安装后无间隙晃动；二是调节套和本体的梯形螺纹配合间隙，既要保证旋转调节顺畅无卡滞，也要避免间隙过大导致三爪夹持时出现偏摆；三是三个夹爪的导向槽角度一致性，三个斜槽的角度偏差控制在±0.5°以内，保证三爪同步收拢时的对中精度；四是夹爪夹持面的齿形设计，齿形角度过大会压伤刀具柄部，齿形过小则夹持力不足容易打滑，需要结合常用的夹持扭矩做匹配。

　　另外夹头的整体外形做了圆滑过渡处理，没有突出的尖锐棱角，高速旋转时不会产生过大的风阻，也能避免操作人员误触时被划伤，调节套的外径尺寸经过优化，手动旋转时握持手感舒适，不需要额外加力杆就能完成初步预紧，配合扳手锁紧时的扭矩传递路径直接，不会出现应力集中导致的零件断裂问题。夹头本体的材料选用优质合金钢，经过整体调质处理后，关键配合面做表面淬火，兼顾整体韧性和表面耐磨性，长期使用后螺纹配合面、导向槽不会出现过快磨损，延长夹头的使用寿命，夹爪部分采用单独的合金工具钢加工，淬火后做精密研磨，保证三个夹爪的夹持面在收拢后能形成完整的圆柱夹持面，不会出现点接触导致的刀具夹持不稳。
