机床用高精度回转顶尖旋转中心结构

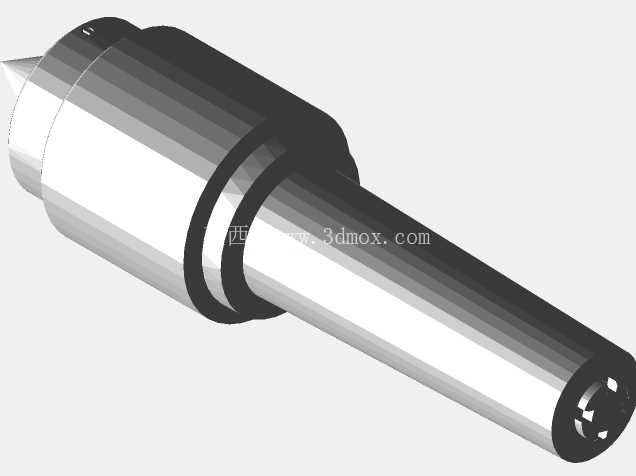

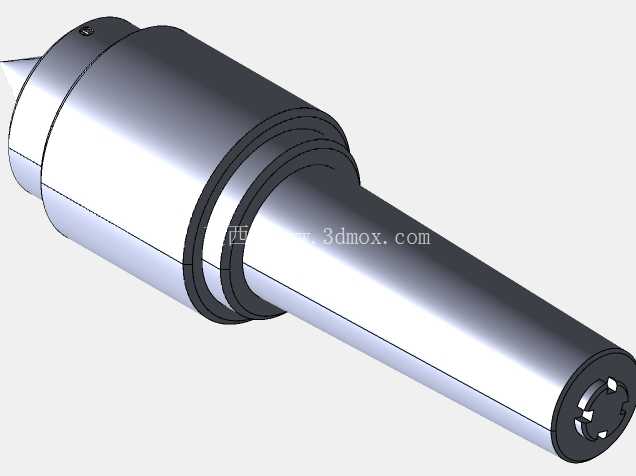

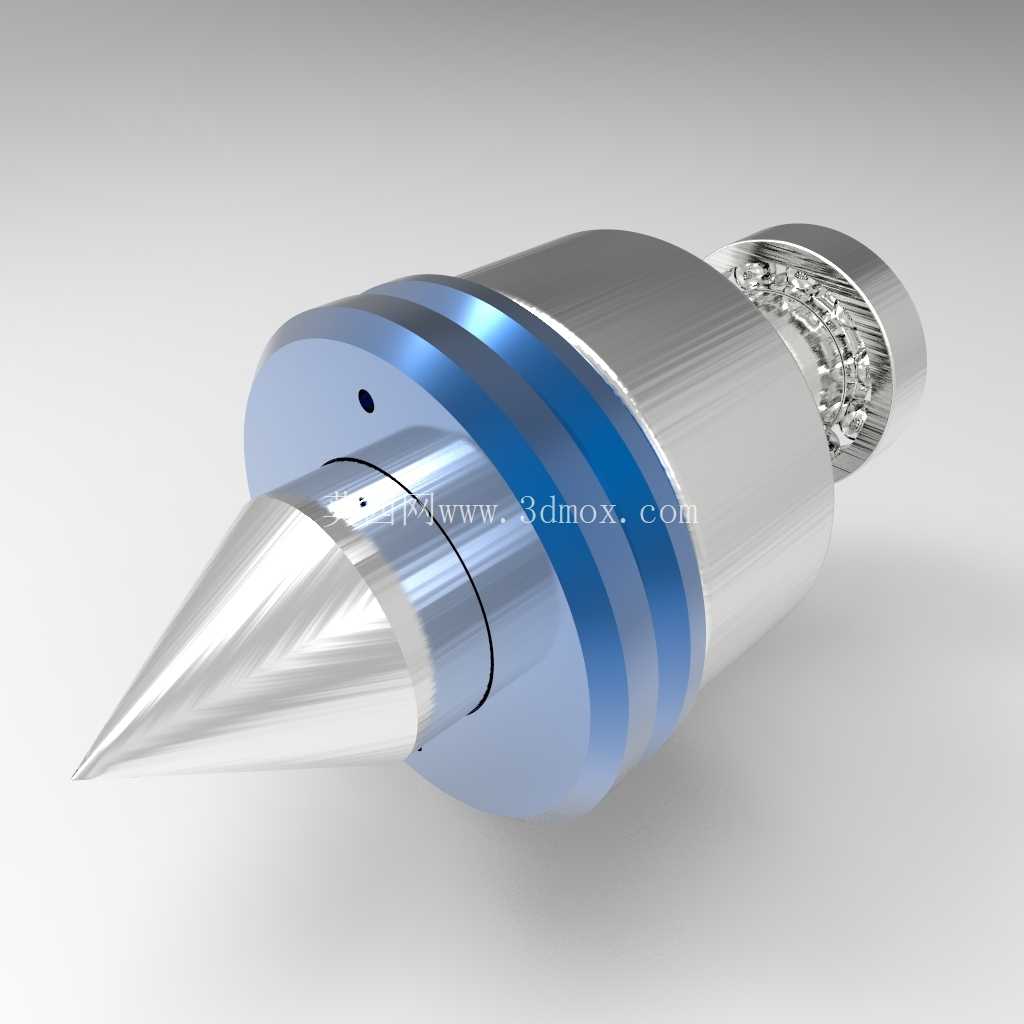

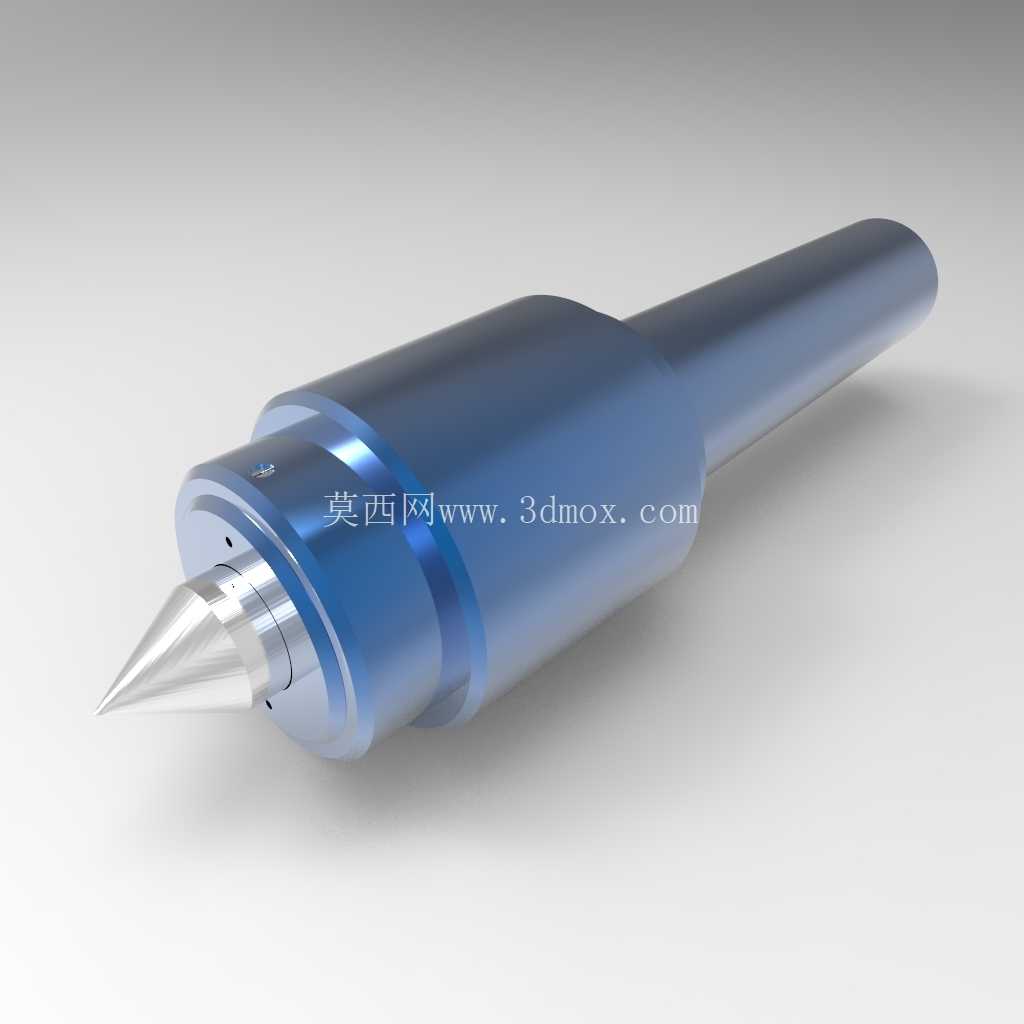

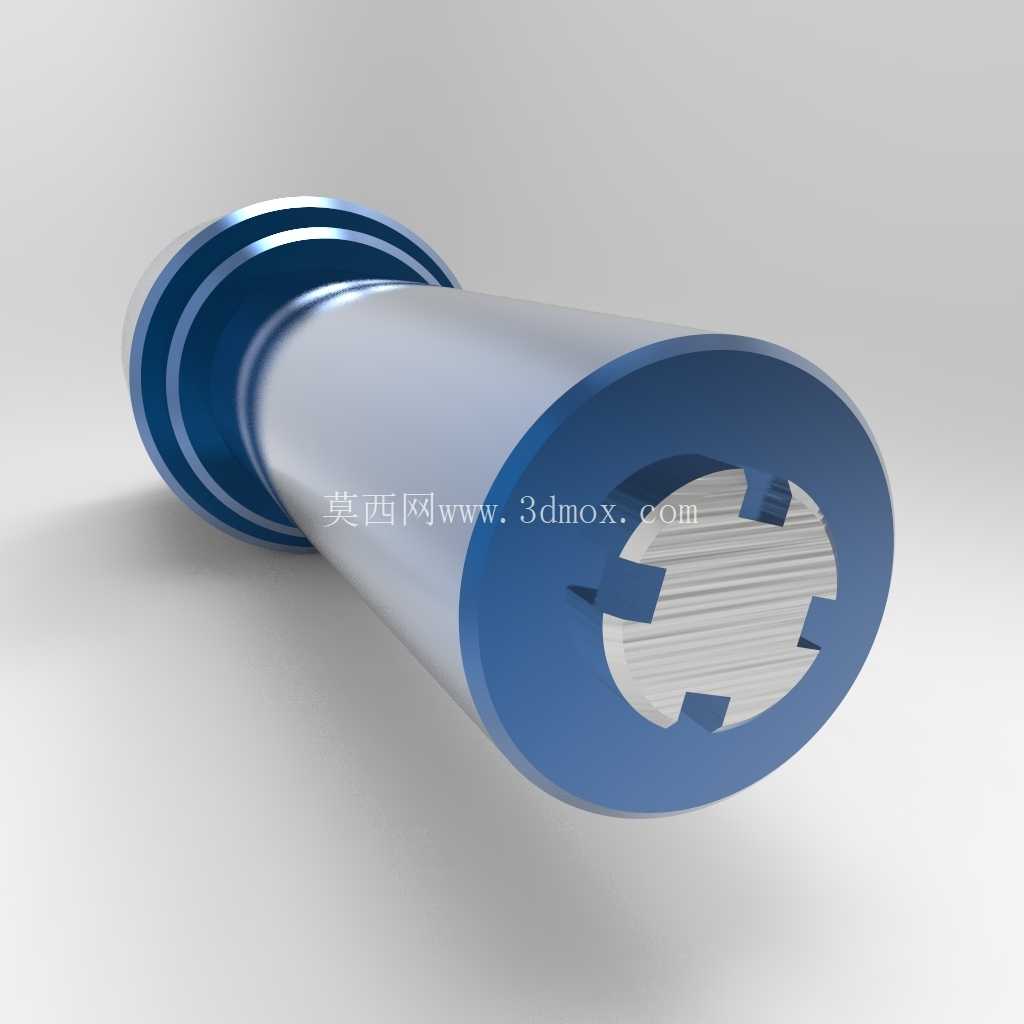

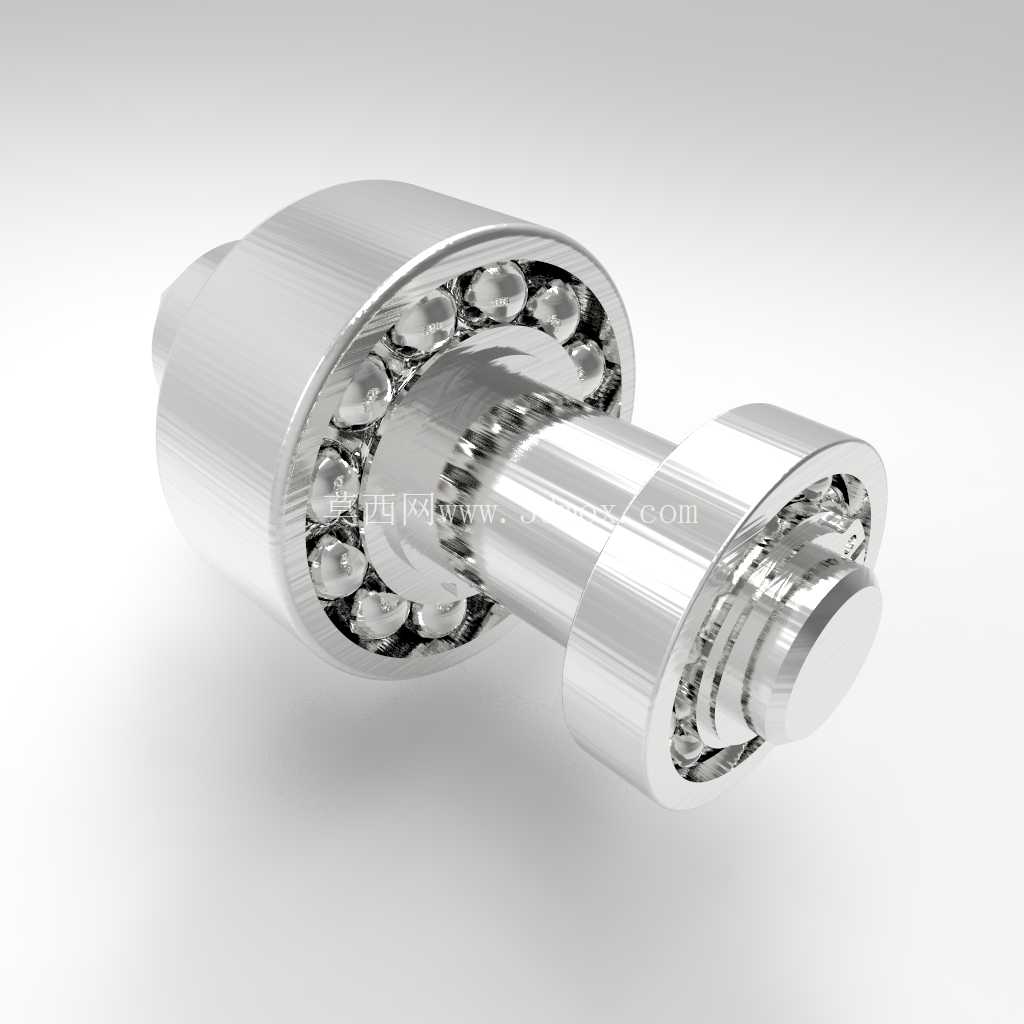

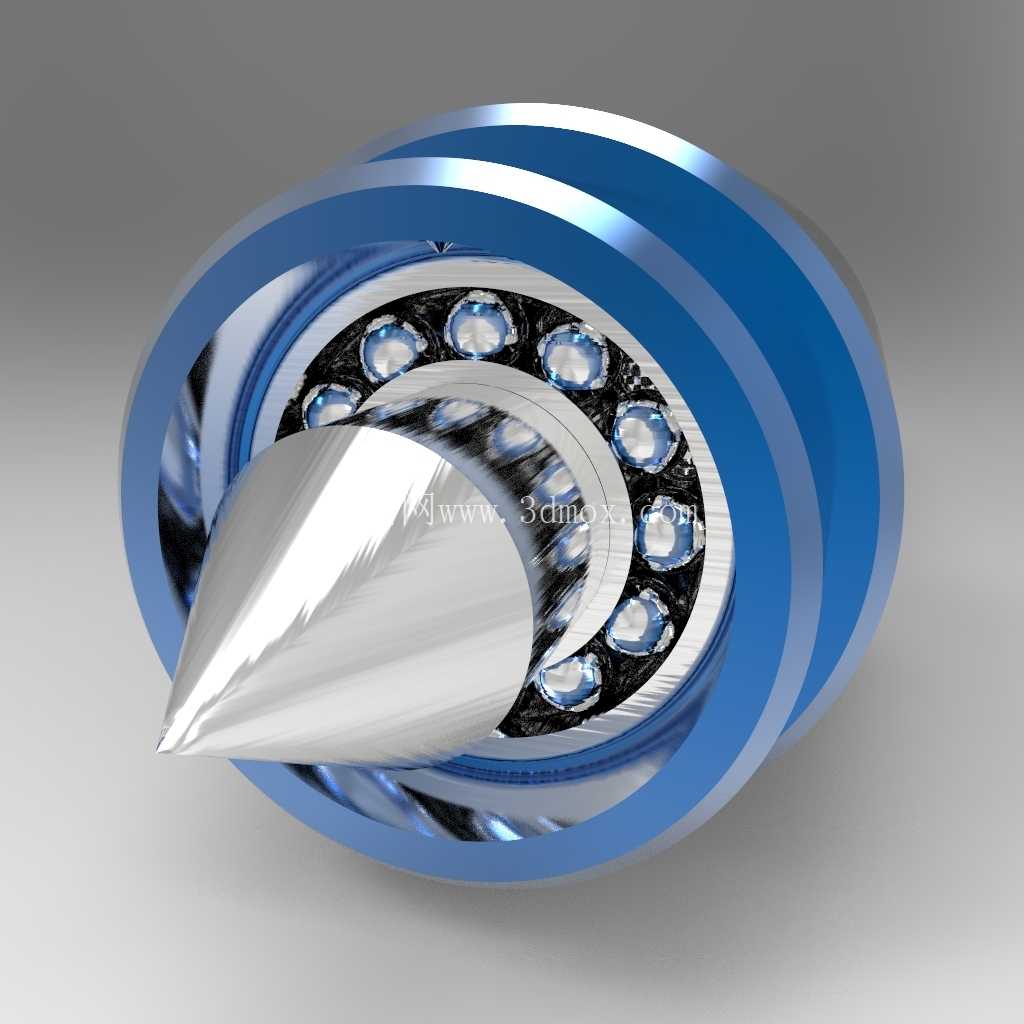

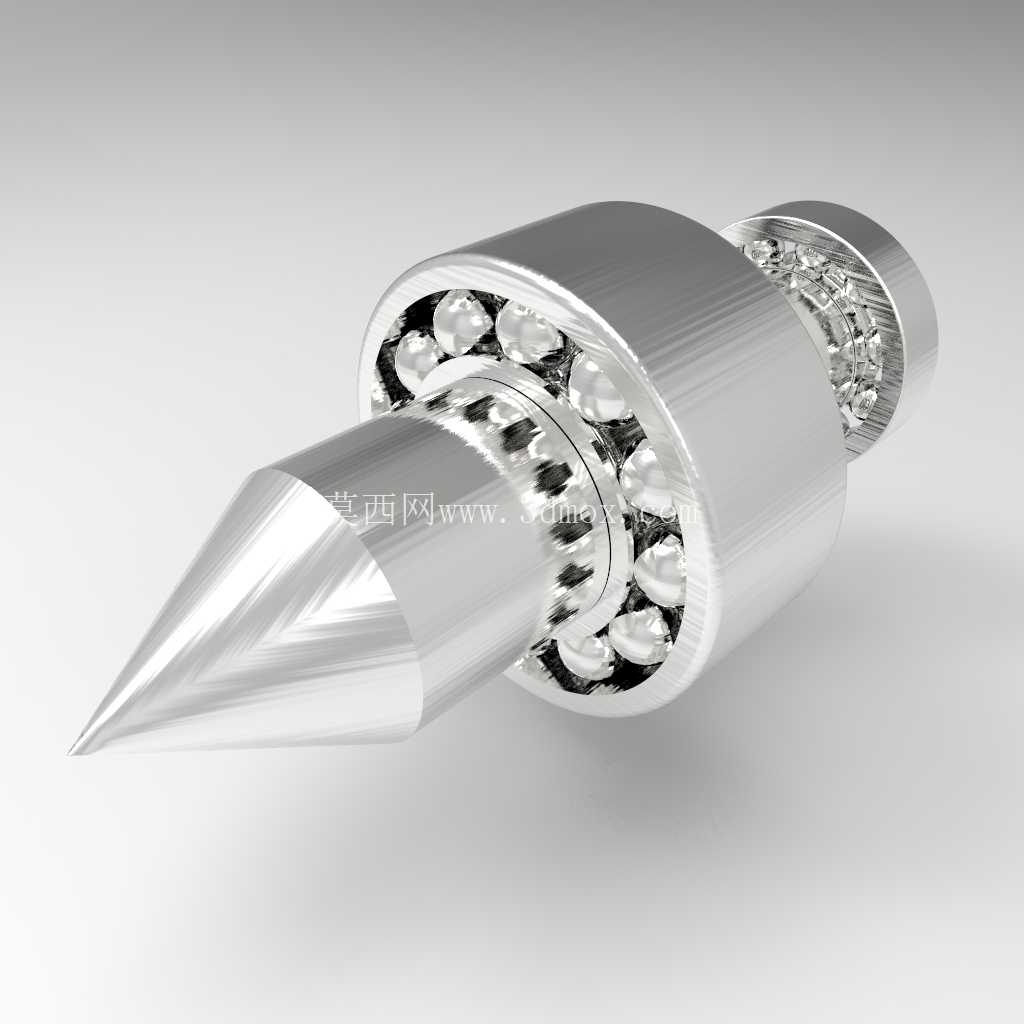

　　该旋转中心结构本质为机床加工场景下配套使用的回转顶尖组件，主要适配车床、外圆磨床等回转加工设备，承担轴类、套类工件装夹过程中的端部顶紧定位功能，可在工件随主轴高速回转时，通过自身内部的回转结构抵消相对摩擦，避免固定顶尖与工件中心孔接触位置出现烧蚀、磨损问题，保障长轴类零件加工过程中的同轴度精度。从功能实现逻辑来看，该组件前端采用锥尖结构，可直接嵌入工件预制的标准中心孔内，锥面与中心孔锥面完全贴合后可传递轴向顶紧力，同时限制工件径向的窜动余量；中段为回转主体结构，内置轴承组承担径向载荷与轴向切削分力，保证高速回转过程中的跳动量控制在微米级区间；尾部采用莫氏锥柄结构，可直接装入机床尾座的对应锥孔内，依靠锥面的自锁特性实现无紧固件快速装夹，装夹后尾座套筒伸出即可完成顶紧动作，无需额外调整连接结构。

　　在实际加工场景中，这类旋转中心的适用覆盖范围较广，无论是普通卧式车床的粗加工工序，还是外圆磨床的精加工工序，只要涉及长径比大于5的轴类零件加工，都需要搭配这类顶尖完成工件的双端支撑，避免工件在切削力作用下出现挠曲变形，直接影响加工后的圆柱度、表面粗糙度指标。设计过程中首先需要匹配对应机床尾座的锥柄规格，不同型号的车床尾座锥孔尺寸存在明确差异，锥柄的尺寸公差必须严格符合标准要求，否则装夹后会出现锥面贴合不良、顶尖跳动超差的问题；其次前端顶尖的锥角需要适配标准中心孔的60度锥角，锥面的表面粗糙度需要达到磨削加工级别，减少与工件中心孔的接触应力，避免顶紧过程中刮伤中心孔表面；主体外壳的直径需要考虑加工过程中的排屑空间，不能与工件外圆、刀架运动轨迹发生干涉，尤其是在加工小直径长轴时，外壳外径过大很容易在退刀过程中与刀具发生碰撞。

　　从安装边界来看，该组件装入尾座锥孔后，整体伸出长度需要匹配尾座套筒的最大行程，顶紧工件时套筒伸出量不能超过总行程的三分之二，避免刚性不足引发振动；前端顶尖伸出主体端面的长度需要控制在合理区间，既要保证顶紧时顶尖与工件中心孔完全啮合，又要避免伸出过长导致顶尖受力点外移，增大轴承组的载荷负担。日常使用过程中，这类旋转中心需要定期拆解维护，清理内部渗入的切削液与切屑碎屑，补充润滑脂保证轴承回转顺畅，一旦发现顶尖锥面出现磨损、凹坑，需要及时更换前端顶尖头，否则会直接导致工件加工后的圆度超差，出现椭圆、棱圆等质量问题。

　　针对重载切削场景，还可以在该结构基础上增加端面密封结构，避免硬质切屑进入轴承滚道，延长组件的整体使用寿命；针对高精度磨削场景，则可以选用更高精度等级的轴承组，将顶尖的径向跳动量控制在0.002mm以内，满足精密零件的加工要求。
