精密可调式绘图划线圆规结构设计

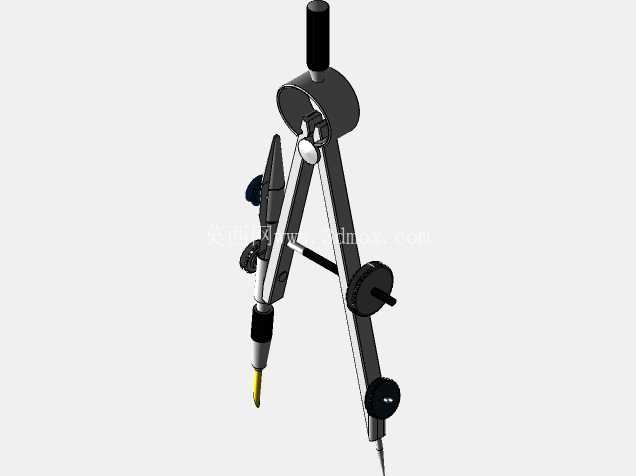

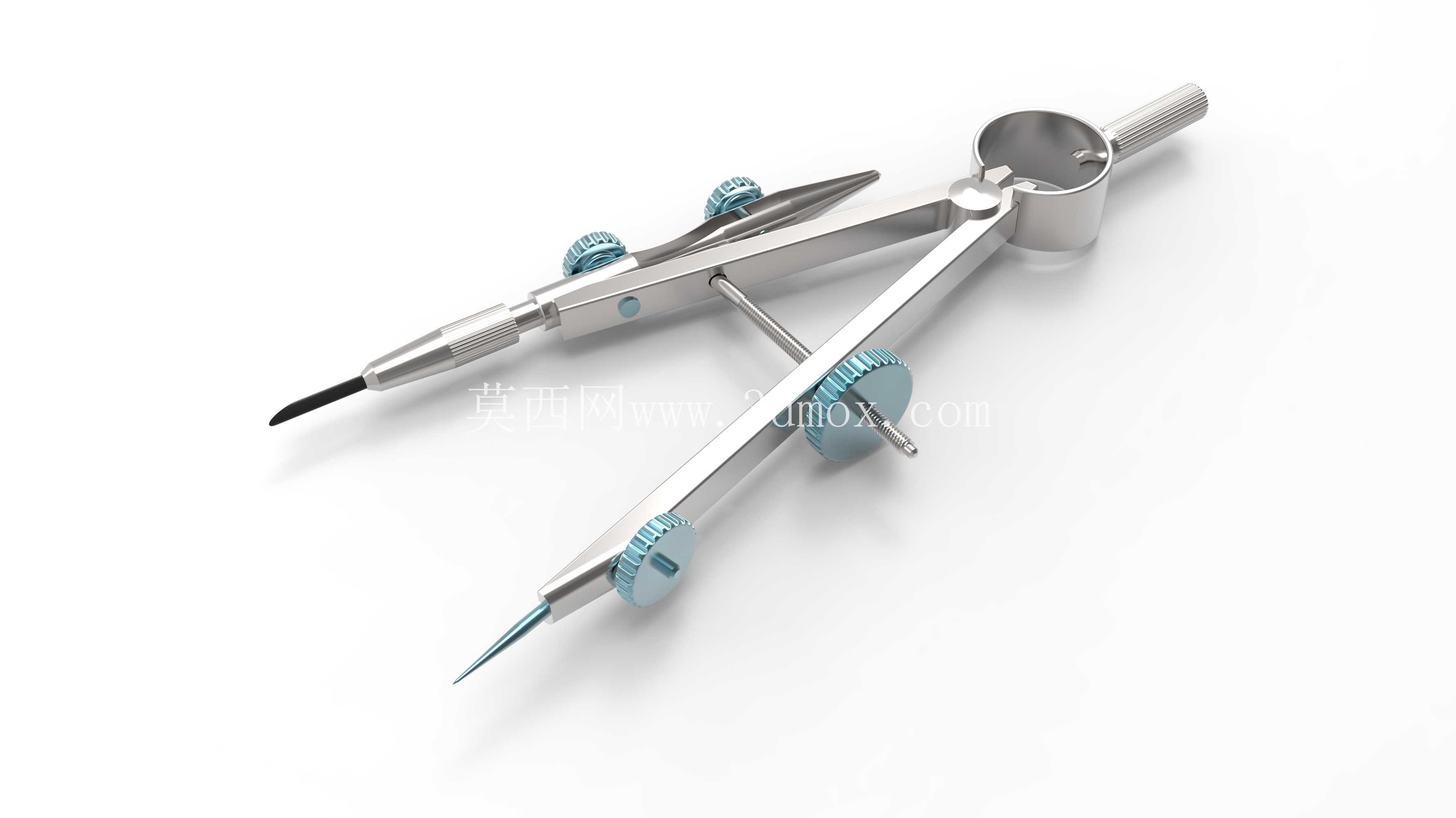

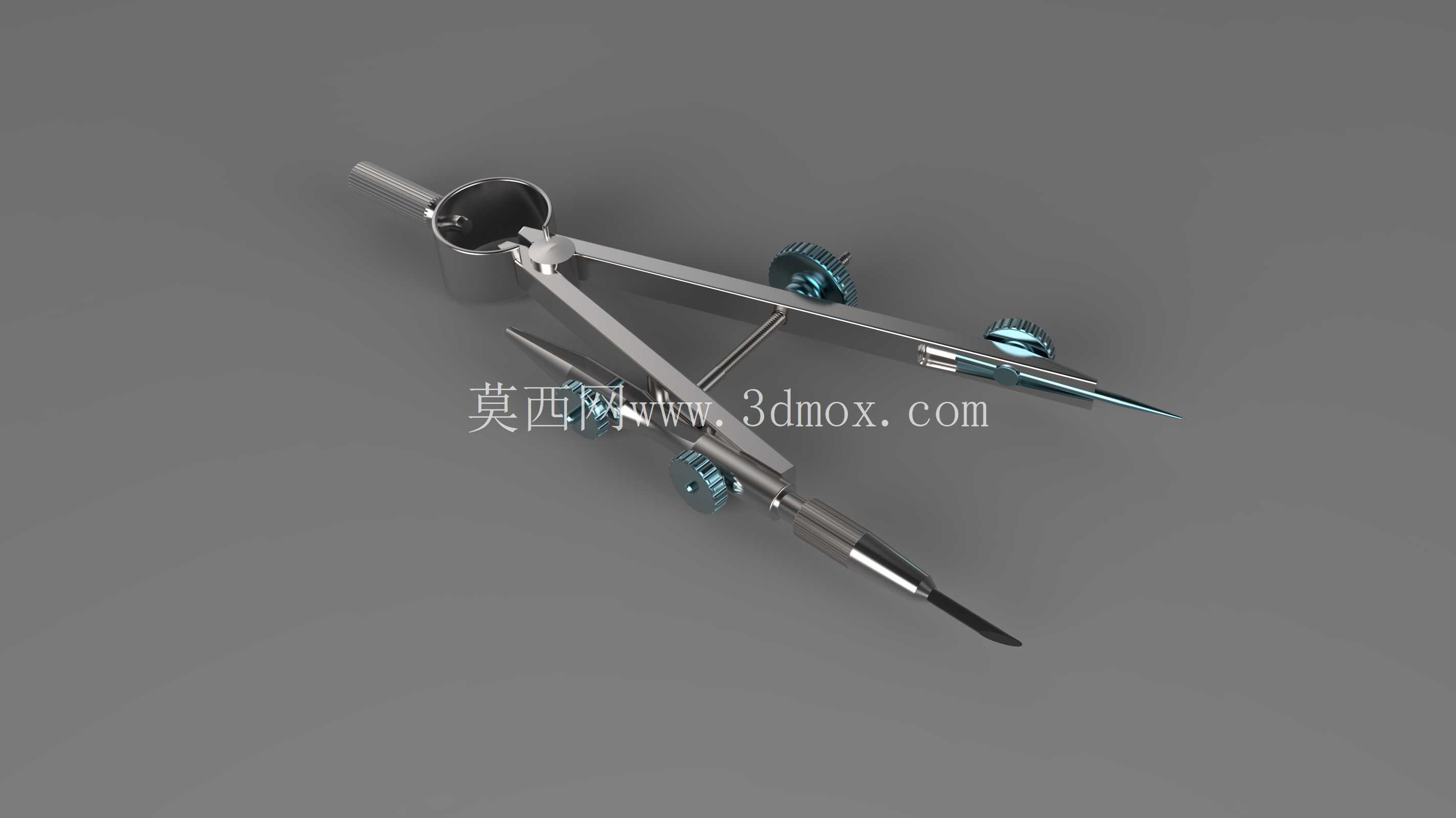

　　这款手动绘图划线圆规的结构设计，核心围绕精密绘图、金属划线两类核心作业场景展开，在机械加工划线工序、工程制图手工绘图、教学实验绘图等场景中均有广泛应用。日常机械加工的钳工划线环节，作业人员需要在毛坯件、半成品金属工件表面划出加工基准线、轮廓边界线，普通圆规的针尖易打滑、划线笔固定不稳，无法满足0.1mm级的划线精度要求，这款圆规的结构设计针对性解决了这类痛点。从功能特性来看，两支规脚分别配置了硬质合金针尖与划线笔/绘图笔固定夹头，针尖部位做了锥度优化，锥角控制在15度，既保证扎入工件表面时的定位稳定性，又不会在软质金属、纸质绘图面留下过深的定位凹痕，避免影响后续加工或绘图成品质量。

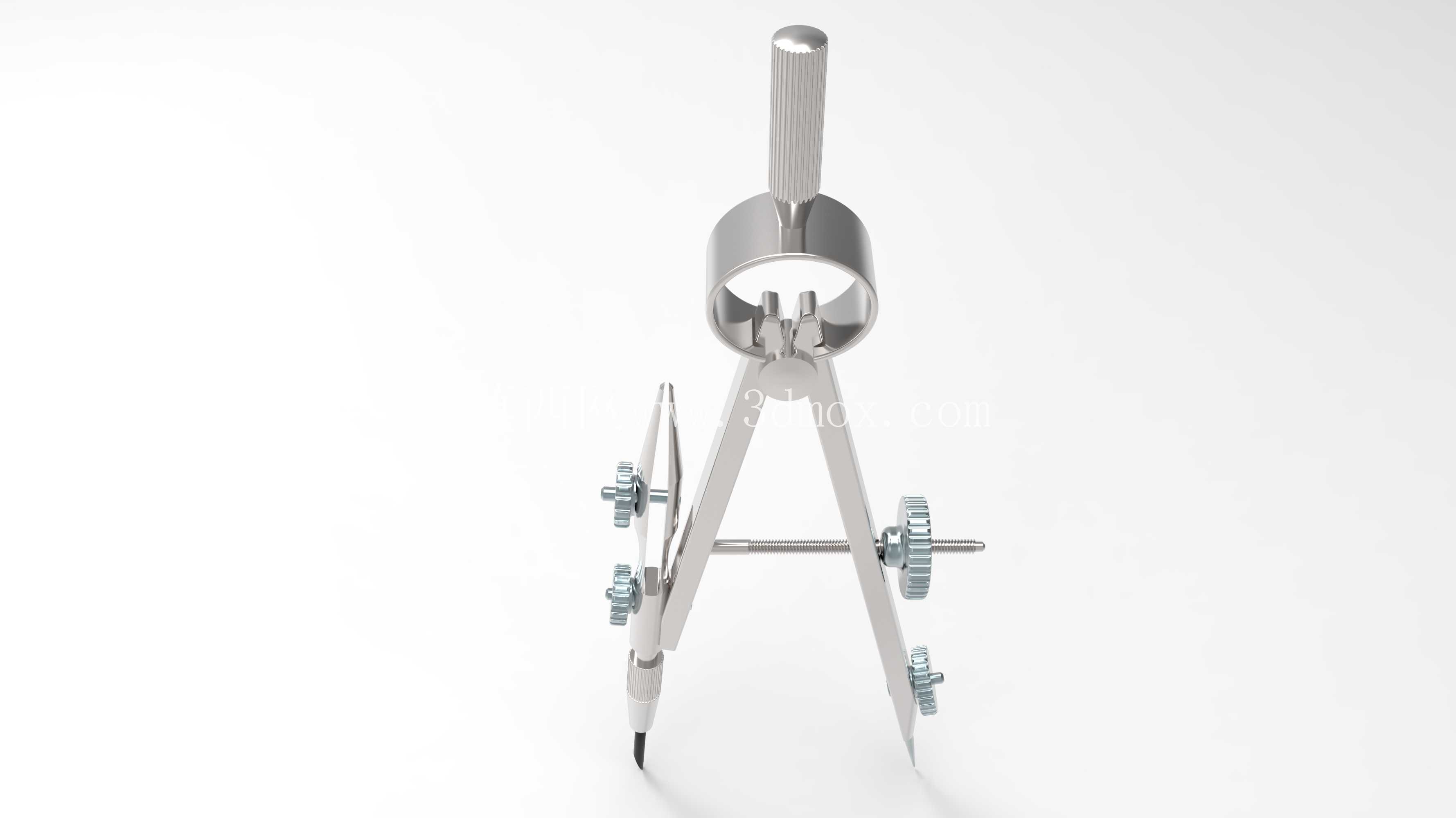

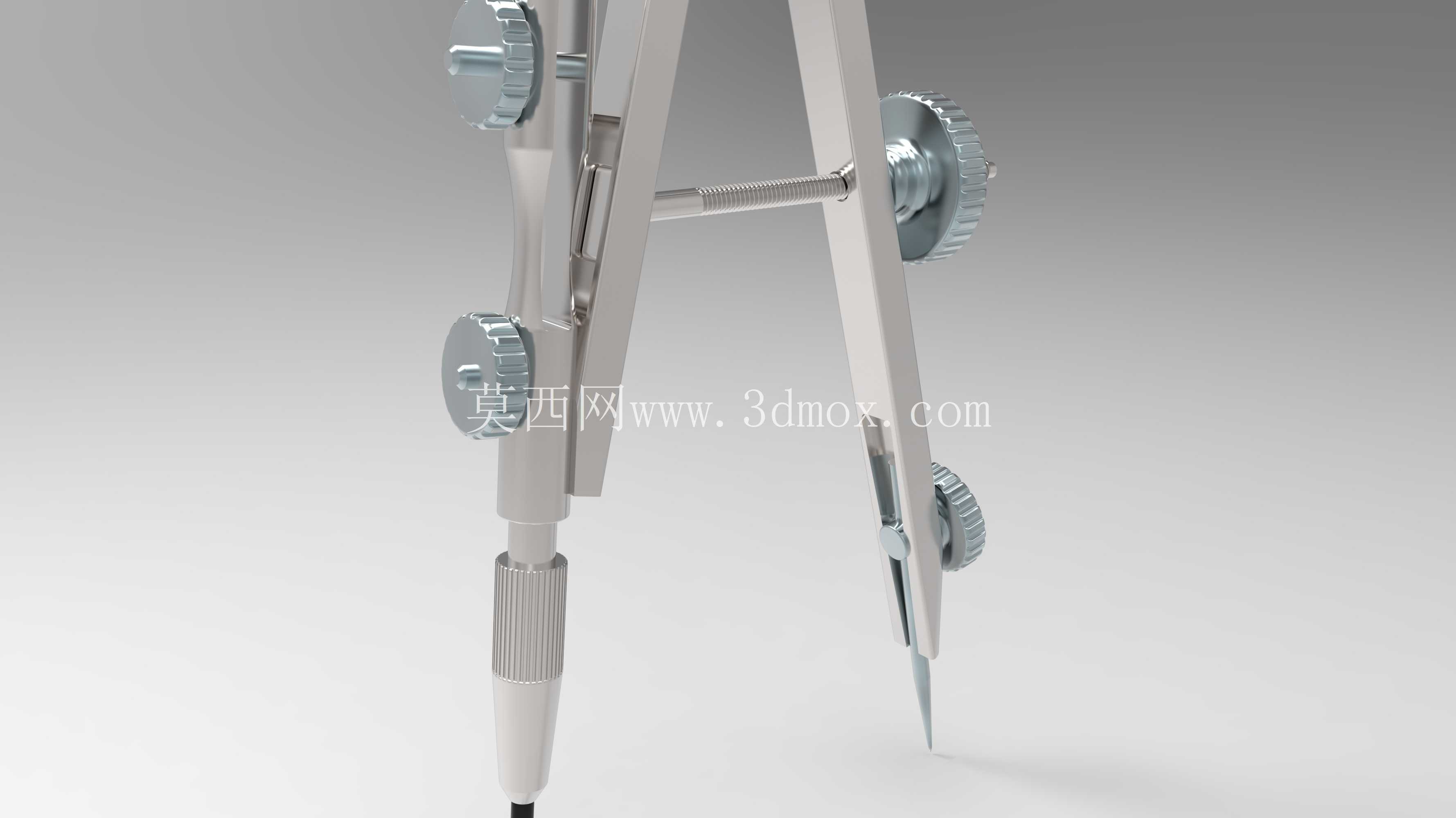

　　规脚中部的调节螺杆采用细牙螺纹设计，螺距0.5mm，配合两个带滚花的调节旋钮，作业人员可以单手操作旋钮微调两支规脚的开合角度，无需反复挪动针尖定位点，就能实现划线半径的连续微调，调节过程中规脚无旷量，半径调节精度可达0.05mm，完全满足精密划线、工程制图的精度要求。顶部的铰接转轴采用过盈配合的销轴结构，转轴部位做了淬火硬化处理，硬度达到HRC45-50，长期频繁开合使用也不会出现转轴磨损松旷的问题，保证规脚开合的阻尼感均匀一致，不会出现自行移位的情况。

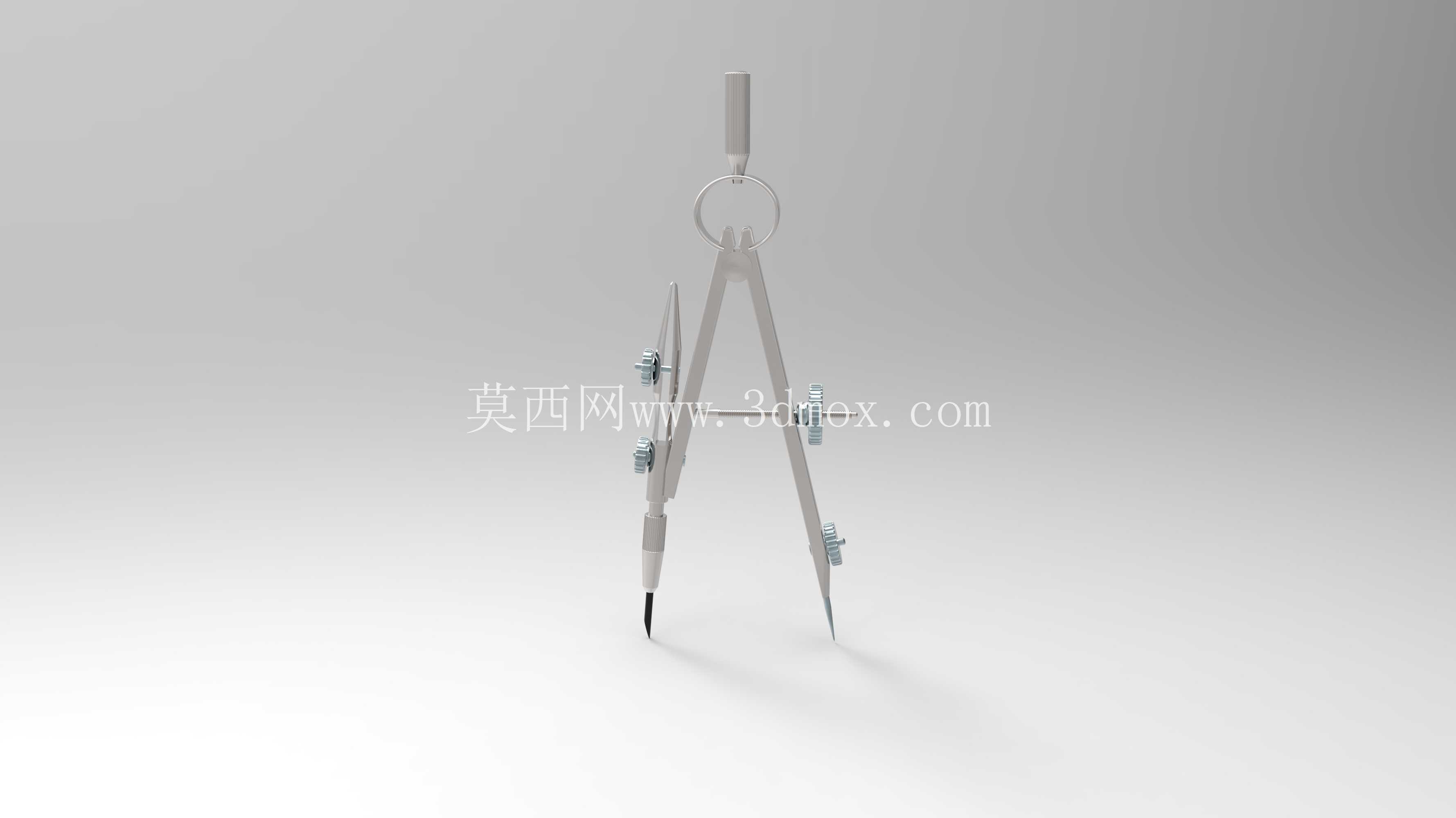

　　笔夹端的固定结构采用侧面顶丝锁紧设计，适配直径2mm-8mm的绘图铅笔、针管笔、合金划针，更换不同作业工具时只需松开侧面的滚花顶丝，插入工具后拧紧即可完成固定，顶丝端面做了防滑滚纹处理，锁紧后工具不会在划线过程中出现晃动、回缩的问题。从设计思路层面，这款圆规在结构设计时优先考虑了长期手动使用的握持手感与耐用性，规脚主体采用不锈钢材质冲压成型，表面做了哑光喷砂处理，既避免反光影响作业时的视线，又能提升手部握持的摩擦力，沾附绘图墨水、划线切削液后也不会出现锈蚀问题。规脚的截面采用椭圆形流线设计，边缘做了R0.5的圆角钝化处理，长时间握持作业不会硌手，也不会划伤作业人员的手部。尺寸设计上，这款圆规完全闭合状态下总长度为160mm，最大开合半径可达140mm，能够覆盖绝大多数手工绘图、钳工划线的作业半径需求，整体重量控制在120g左右，长时间单手握持操作也不会出现明显的手部疲劳。安装边界方面，这款圆规无需额外固定安装，属于手持便携式手动工具，存放时只需将两支规脚闭合，针尖部位可通过配套的塑料保护套覆盖，避免针尖磕碰损坏或扎伤人员，日常存放可直接放入钳工工具包、绘图工具盒内，占用空间仅相当于普通钢笔大小，便携性极强。

　　在实际使用过程中，作业人员先将针尖定位在预先打好的样冲眼或绘图基准点上，调整好所需的划线半径后，握持顶部的铰接部位，保持规脚与作业面垂直，匀速转动规脚即可划出完整的圆形轮廓线，调节旋钮的阻尼设置经过反复优化，转动过程中不会因为手部施力导致规脚开合角度变化，划出的线条粗细均匀、轮廓圆度误差控制在0.1mm以内。针对不同材质的作业面，笔夹端可以灵活更换适配的作业端头，在纸质、硫酸纸绘图面使用时搭配绘图铅笔、针管笔，在金属工件表面划线时搭配硬质合金划针，在木质、塑料工件表面作业时可以搭配尖头划针，无需额外购置多套不同功能的圆规，单套工具即可覆盖多场景作业需求。规脚中部的支撑顶杆结构，在大半径划线时可以抵住作业面，避免规脚因为开合角度过大出现向内弯折变形的问题，提升大半径作业时的结构稳定性，即使在厚度1mm的薄钢板表面划线，也不会因为施力过大导致规脚变形、划线半径偏移。
