落地式三叶轴流通风扇结构设计

　　日常生产与民用场景里，这类轴流结构的通风扇是最常见的空气循环设备，不管是车间工位的定点降温、仓储空间的空气置换，还是民用场景的室内通风，都能看到同结构产品的应用。和离心式通风设备不同，这类轴流扇的气流走向与电机转轴平行，风阻更低，相同功率下能覆盖更大的送风范围，适合大空间的空气扰动需求。

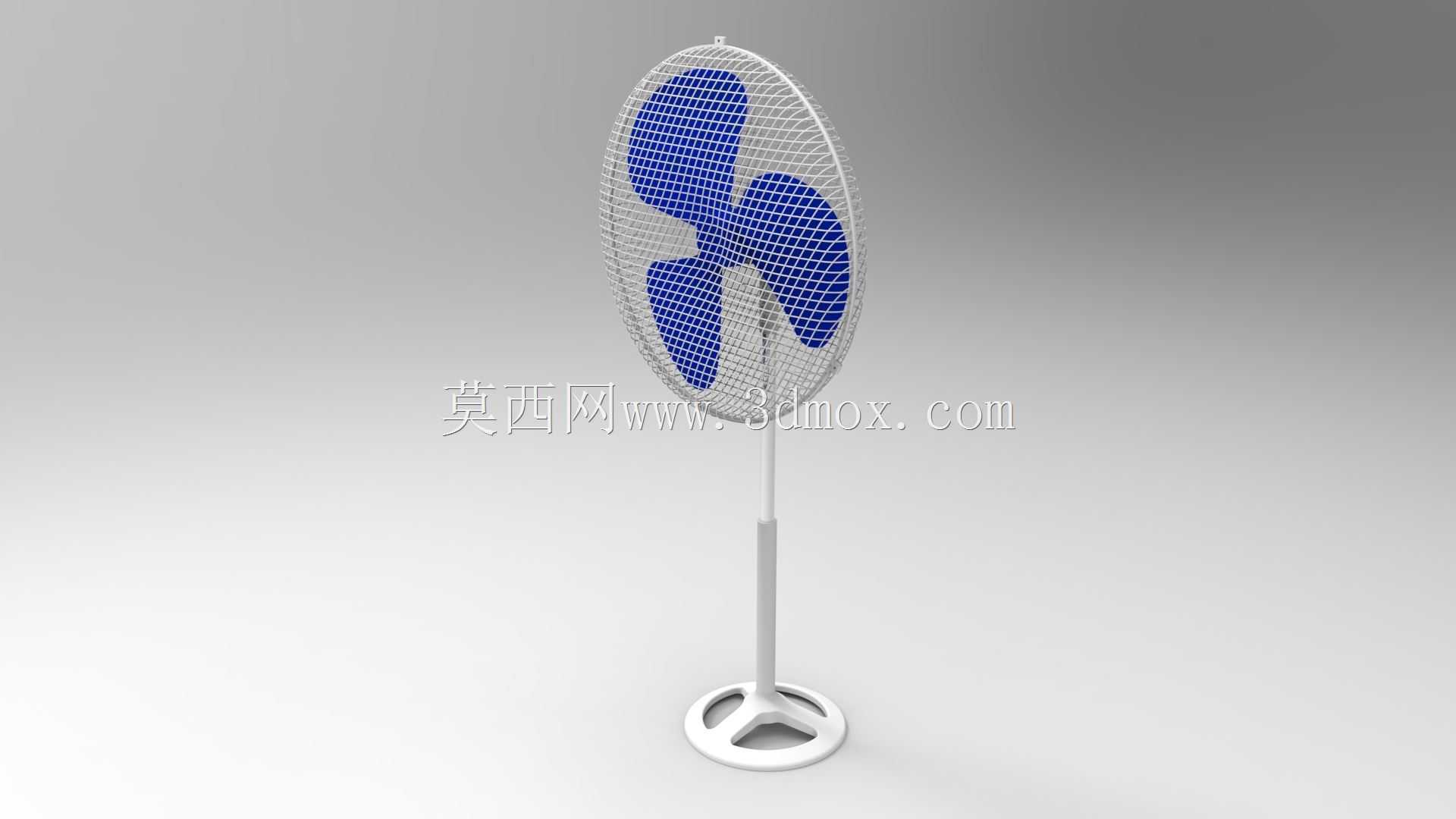

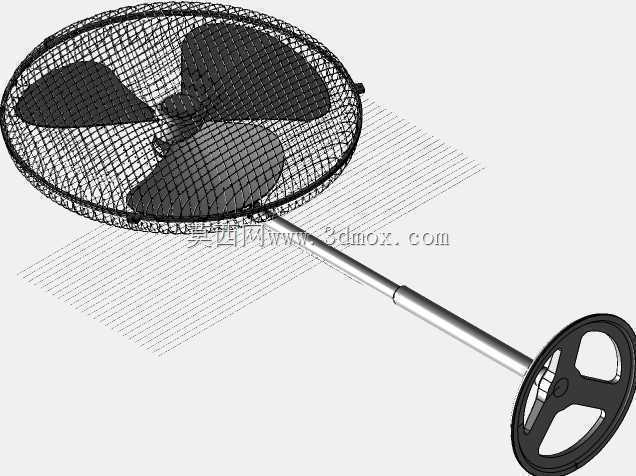

　　从结构设计逻辑来看，整个产品分为支撑立柱、机头驱动组件、扇叶、防护网罩四个核心部分。支撑立柱采用薄壁圆管结构，底部预留配重安装位，实际落地使用时需要搭配足够重量的底座配重，避免整机重心偏高出现倾倒，立柱的高度设计需要匹配常规使用场景的送风高度，一般立柱顶端的机头安装位距离地面高度在1.1米到1.3米区间，刚好覆盖坐姿、站姿状态下的人体上半身区域，适配工位送风、室内纳凉的常规需求。立柱与机头的连接位置设计有俯仰调节铰接结构，允许机头在垂直方向上做±15度的俯仰角度调整，同时铰接结构预留阻尼限位，调整角度后可以依靠阻尼保持姿态，不需要额外锁止结构就能固定送风角度。

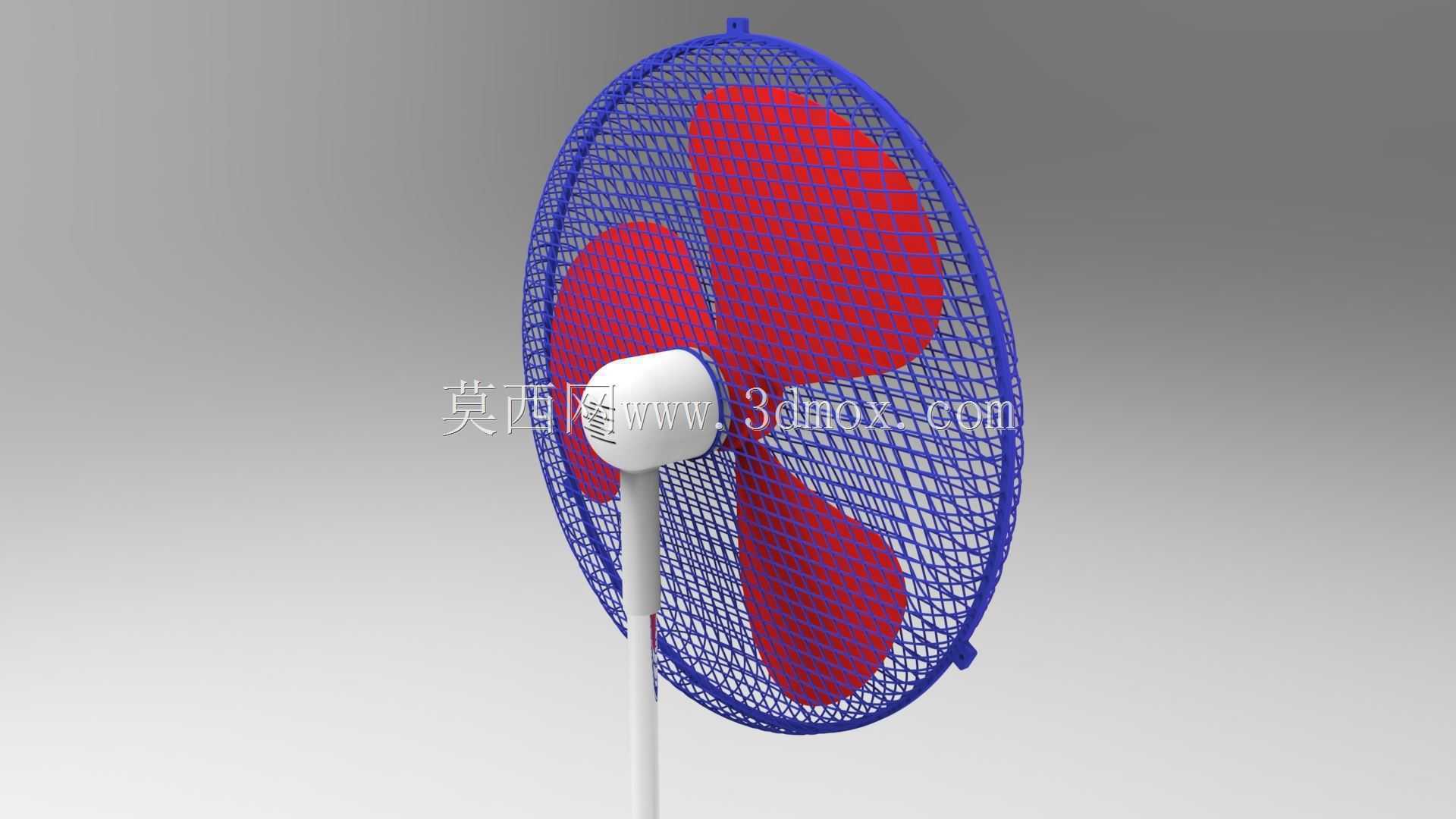

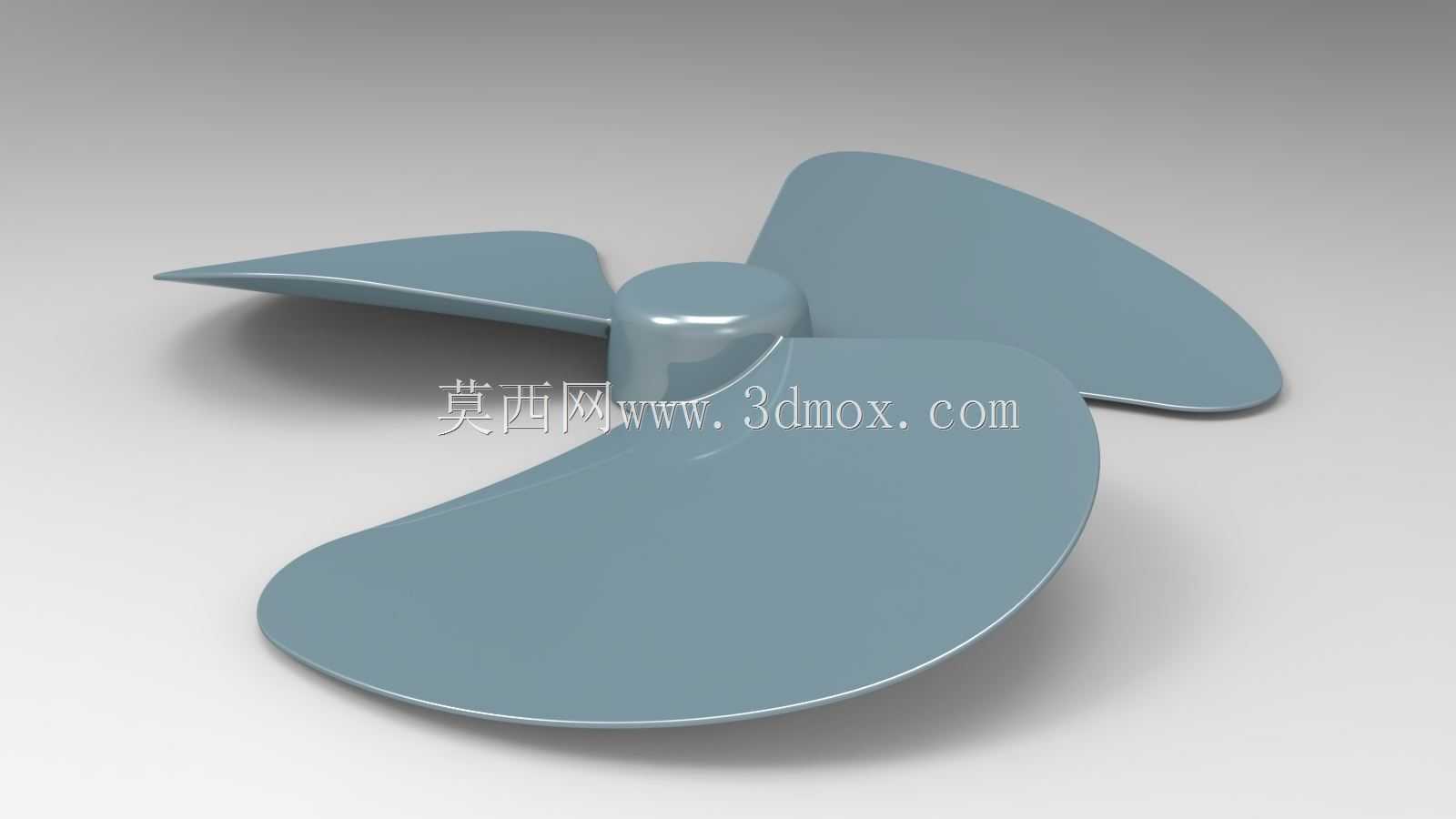

　　机头部分的核心是驱动电机与摇头机构，电机采用单相异步电机结构，输出轴直接连接扇叶轮毂，省去皮带传动、齿轮减速的额外结构，既降低了运行噪音，也减少了传动损耗。扇叶采用三片式等距布局，每片扇叶的翼型截面经过扭角优化，从叶根到叶尖的扭角逐渐递减，匹配不同半径位置的线速度差异，让整个扇叶扫过的区域气流速度更均匀，避免叶尖位置出现紊流噪音。扇叶材质一般采用PP注塑成型，轮毂位置设计有D型轴孔与防转卡槽，和电机输出轴配合后可以传递扭矩，同时端面加装防松压盖，避免长期运行后扇叶轴向窜动。

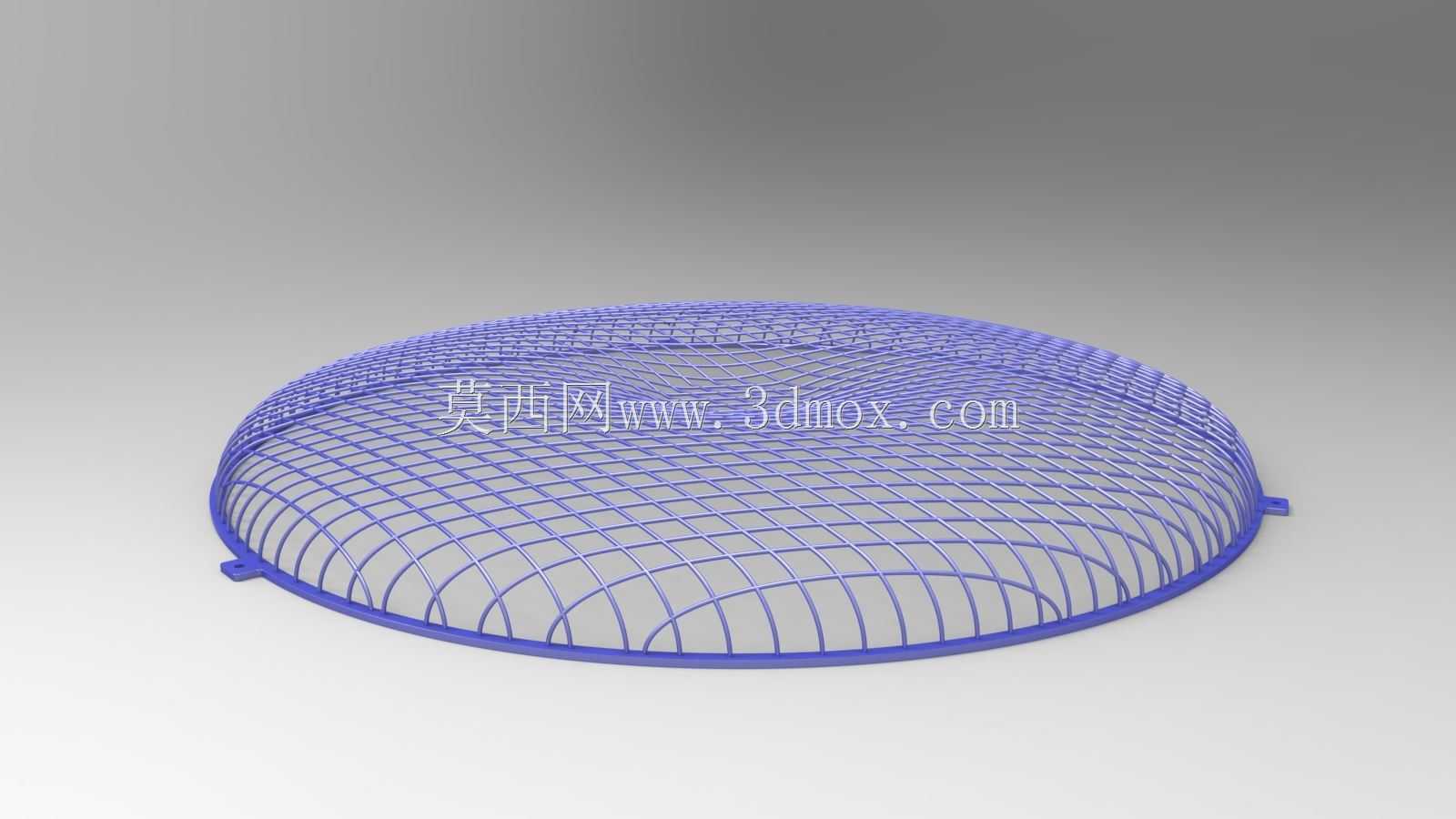

　　防护网罩分为前后两部分，前网罩为整体式圆环结构，网筋采用径向与环向交错的布局，网筋间隙控制在12mm以内，符合家电安全防护的手指触碰要求，避免运行过程中肢体误入扇叶扫掠区域。后网罩通过四个卡扣与机头的前端盖固定，安装时先将后网罩对准电机端盖的定位柱，扣合卡扣后再安装扇叶，最后将前网罩通过网圈的锁扣与后网箍紧，整个装配过程不需要额外螺丝，售后维护时拆装十分方便。网罩整体直径比扇叶扫掠直径大40mm左右，预留足够的安全间隙，避免扇叶运行时形变量过大触碰网罩产生异响。

　　设计过程中需要重点考虑几个边界条件：首先是整机的动平衡要求，扇叶注塑完成后需要做动平衡校正，在叶根位置添加平衡泥，将剩余不平衡量控制在5g·cm以内，避免高速运行时出现整机抖动；其次是网罩的结构强度，网罩需要承受100N的径向压力不出现永久形变，避免外力挤压后接触扇叶；另外摇头机构的传动齿轮采用POM材质，降低运行噪音，摇头角度控制在左右各60度区间，扩大送风覆盖范围，同时设置摇头限位块，避免传动机构过位卡滞。

　　实际选型适配时，这类结构的风扇送风距离在3米到5米区间，在距离扇叶1米位置的风速可以达到2.5m/s到3m/s，满足常规工位降温的风速需求。安装时只需要保证底座放置在平整硬质地面，后方预留至少200mm的进风空间，避免进风受阻影响送风效率，不需要额外的固定结构，移动十分方便，适合需要频繁调整送风位置的场景。和壁挂式、吊式风扇相比，落地式结构不需要在墙面、顶面做固定安装，对使用场景的建筑结构没有要求，适配性更强。
