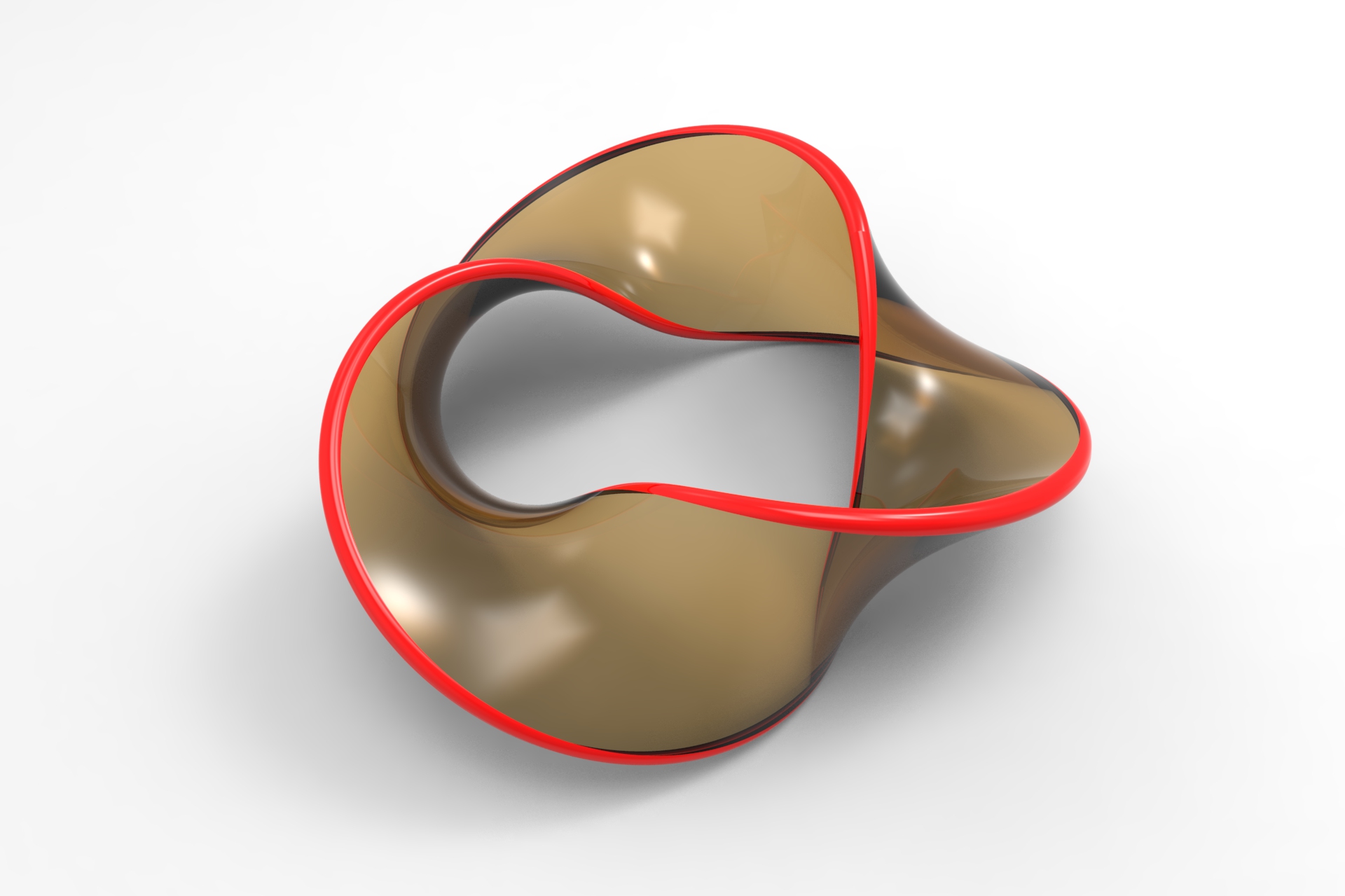

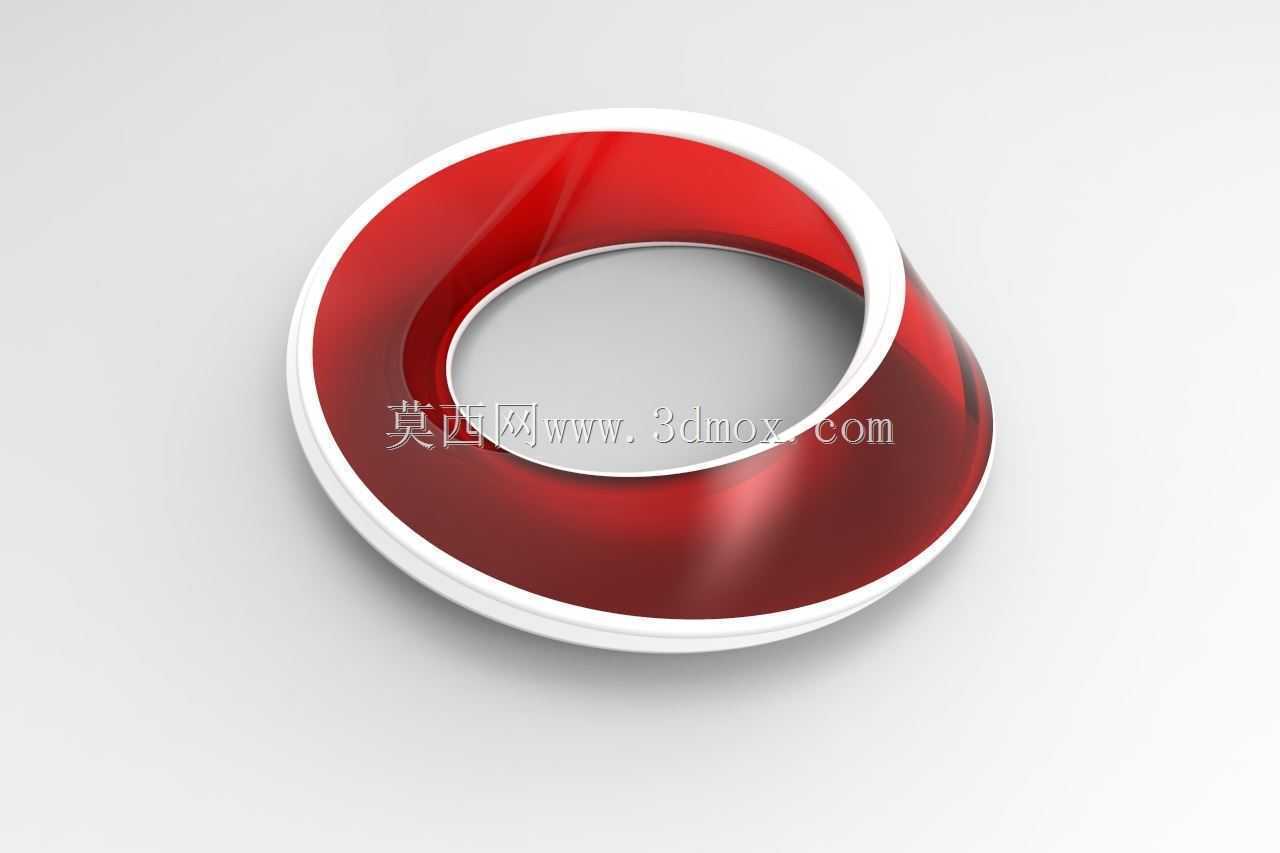

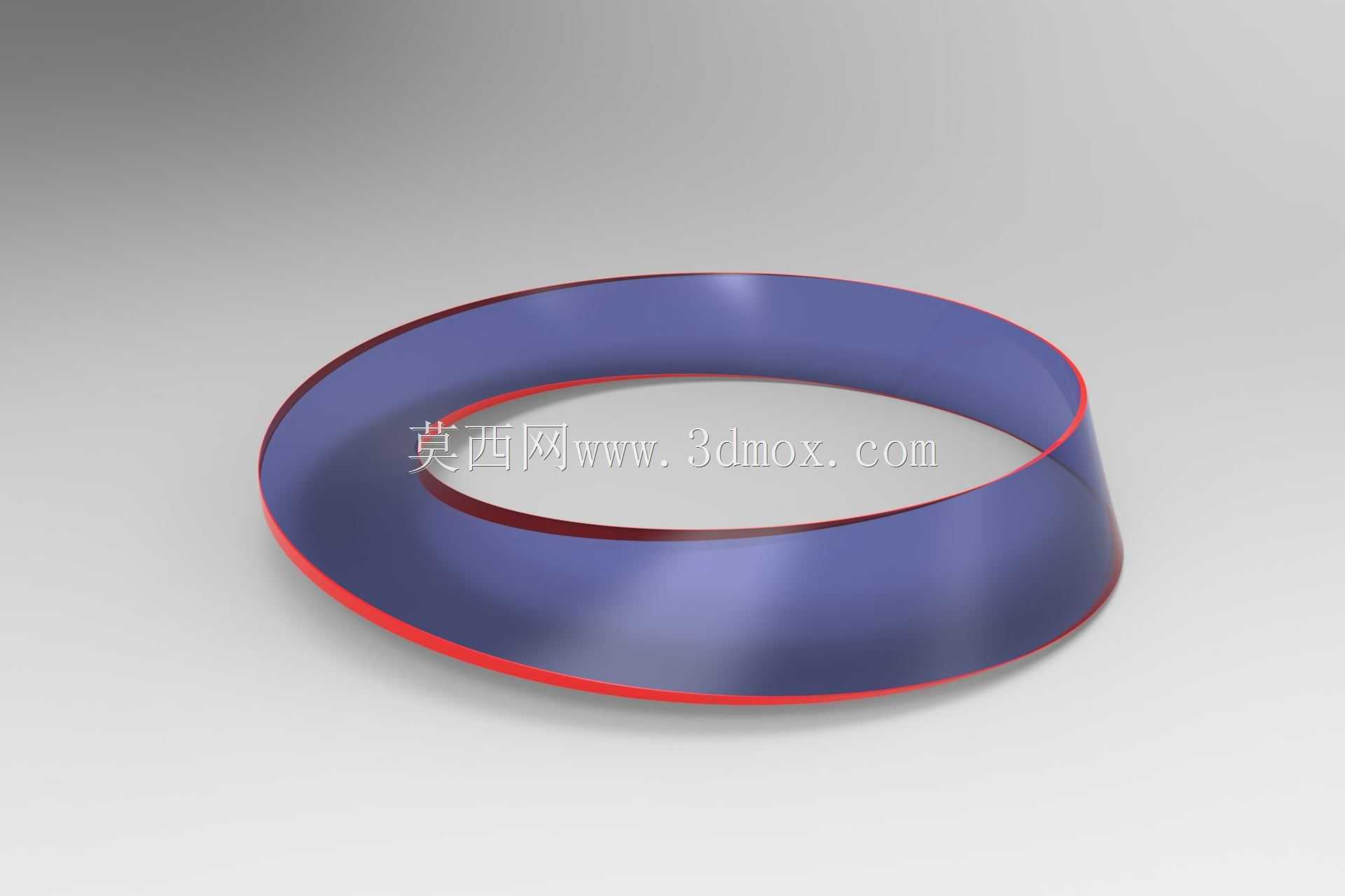

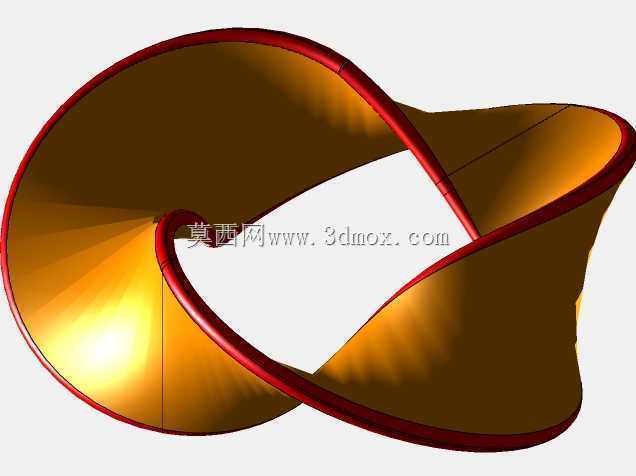

莫比乌斯环状曲面结构创意造型

项目分类:通用机械零部件 发布时间:2022-01-29 ID:528406
  • 莫比乌斯环状曲面结构创意造型
  • 莫比乌斯环状曲面结构创意造型
  • 莫比乌斯环状曲面结构创意造型
  • 莫比乌斯环状曲面结构创意造型

  这类单侧曲面环状结构在工程领域的应用早已跳出纯数学演示范畴,在输送设备、传动构件、文创装置、流体导流结构中都能找到对应的落地场景。做结构设计时最先要明确的是该构件的空间边界,整个环体的外轮廓最大回转直径可根据实际安装场景调整,环带自身的截面宽度、厚度参数需要匹配使用场景的载荷需求,若用于物料输送场景,环带表面的粗糙度、耐磨性能要满足连续运行的摩擦损耗要求,安装时需要预留的回转避让空间要比实体圆环多15%左右,因为曲面扭转段的外伸轨迹会在常规圆环投影边界外形成额外的运动包络,很多新手建模时容易忽略这一点,导致后续装配出现干涉问题。

  从设计思路来看,构建这类曲面不能直接用普通圆环拉伸切除,需要先绘制空间扭转的引导线,引导线的扭转角度严格控制在180度首尾衔接,截面轮廓沿引导线扫描时要注意曲率的连续性,避免出现曲面褶皱、曲率突变的问题,若后续需要开模生产,曲面的拔模角度要顺着环带的扭转方向逐段调整,不能统一设置固定拔模角,否则会出现局部倒扣无法脱模的情况。如果是用于展示类的文创装置,曲面的壁厚可以做的相对均匀,控制在2-5mm区间即可,若用于工业输送场景,环带内部需要增设加强筋结构,加强筋的走向要顺着曲面的扭转方向排布,避免应力集中在曲面扭转的拐点位置,实际测试中,扭转拐点处是整个构件应力集中最明显的区域,循环载荷下该位置的疲劳损耗是其他平直段的3倍以上,做结构强度校核时需要重点针对该区域做有限元分析,根据受力方向调整局部壁厚或者增设过渡圆角。

  在实际设备用途上,最常见的是用于环形输送带的结构设计,采用莫比乌斯结构的输送带可以让带体的两个表面均匀承受摩擦损耗,相比普通环形输送带的使用寿命能提升近一倍,因为普通环带只有单侧工作面长期接触物料和传动辊,磨损到一定程度就需要更换,而莫比乌斯结构的环带在循环运转过程中会交替让两个表面接触工作面,均匀分摊磨损量。另外在流体管道的导流结构中,这种扭转曲面可以让管道内的流体形成自然的旋流,减少流体在管道拐角处的阻力损失,相比加装普通导流叶片,这种一体化扭转曲面的流道阻力更低,也不容易积存物料残渣,适合输送带有细小颗粒的流体介质。还有部分特种传动带也会采用类似结构,实现交叉轴之间的动力传输,不需要额外加装换向齿轮,简化传动结构的同时降低运行噪音。

  做三维建模时还要注意曲面的光顺性检查,用曲率梳分析工具逐段检查扫描生成的曲面,确保G2连续,否则后续加工出来的构件表面会出现明显的棱线,不管是3D打印还是CNC加工都会影响最终的表面质量。如果是用于焊接拼接的结构,要在曲面的衔接位置预留焊接坡口,坡口的角度也要顺着曲面扭转方向调整,保证焊接时焊枪能够到达所有焊缝位置,避免出现焊接死角。安装固定端的设计要避开曲面扭转的柔性段,尽量设置在环体曲率变化最小的位置,采用法兰连接或者抱箍固定的方式,避免固定约束影响环体的正常形变,尤其是用于输送场景的环带,固定端要预留一定的窜动间隙,补偿运行过程中的热胀冷缩和受力形变。
