简易结构带安装耳卧式轴承支撑座

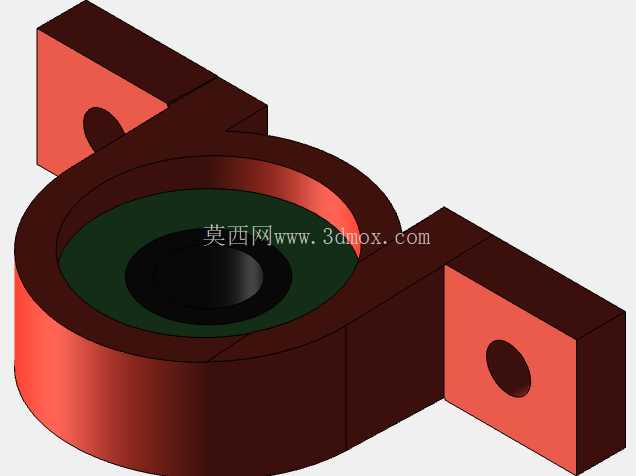

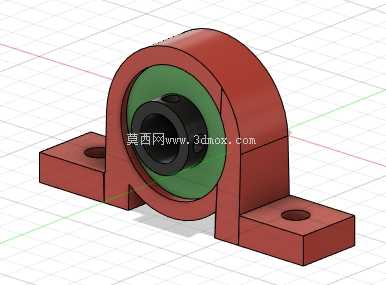

　　在常规带式输送机驱动端、小型农用机械传动组、非标自动化线的动力传输工位中，这类带双侧安装耳的卧式轴承座是极为常见的支撑部件，核心作用是为旋转轴提供稳定的径向与少量轴向约束，避免轴系运转时出现径向跳动超差、轴端挠度超出允许范围的问题。不同于重型设备使用的剖分式轴承座，这款简易结构的轴承座采用一体式铸造成型的主体结构，主体承托部分为环形腔体，腔体内部预留了轴承外圈的安装配合面，配合面的公差带选取过渡配合区间，既可以保证轴承外圈压装后不会随轴转动，也能避免过盈量过大导致轴承外圈变形、内部游隙减小引发的运转卡滞、温升过快问题。环形腔体的深度根据常用深沟球轴承的宽度尺寸设计，腔体底部预留了轴穿过的通孔，通孔直径略大于适配轴的最大轴径，避免轴运转时与座体发生摩擦干涉。两侧向外延伸的安装耳为方块式结构，每个安装耳上加工有一个同轴的安装通孔，孔位的中心距经过严格校核，安装时可以直接穿过螺栓固定在设备的安装基板或者机架焊接面上，安装耳的底面与座体的底部安装面处于同一水平面，保证固定后整个座体不会出现倾斜，避免轴系安装后出现同轴度偏差。

　　从设计思路来看，这款轴承座没有设置复杂的注油通道、密封端盖安装槽，结构做了最大程度的简化，主要针对低转速、轻负载、工作环境无大量粉尘与切削液飞溅的工况，比如小型食品输送线的从动辊支撑、教学实验台的传动转轴支撑、简易木工机械的刀轴支撑场景，这类场景下轴承的负载多为恒定径向负载，冲击载荷极小，不需要频繁补充润滑脂，简化的结构既可以降低铸件的铸造难度，减少后续机加工的工序量，也能降低整体的制造成本，同时一体式的结构相比拼接式结构拥有更好的刚性，在承受径向载荷时不会出现拼接面错位的问题。

　　在安装边界上，座体的总宽度由两侧安装耳的外端面距离决定，安装时需要在基板上预留对应尺寸的安装平面，平面的平面度需要控制在每100mm长度误差不超过0.1mm，避免安装后座体发生变形导致轴承孔圆度超差；安装孔的位置需要与座体耳孔位置对应，螺栓选取普通六角头螺栓即可，拧紧时需要按照对角顺序逐步拧紧，避免单侧受力过大导致座体出现微小变形。环形腔体的内径尺寸对应适配的轴承外径，选型时需要确认所使用的轴承外径与腔体尺寸匹配，轴穿过中心通孔后，轴肩的位置需要与轴承内圈端面贴合，保证轴承的轴向定位准确，避免轴运转时出现轴向窜动。

　　座体的外壁做了均匀的壁厚设计，铸造时可以减少壁厚不均导致的缩孔、砂眼等铸造缺陷，外壁与环形内壁之间的过渡位置采用圆角过渡，避免应力集中导致座体在承受冲击载荷时出现开裂问题。在实际使用中，这类简易轴承座的维护成本极低，只需要在定期设备检修时检查轴承的运转状态，确认座体安装螺栓没有出现松动即可，不需要复杂的维护操作。相比带密封结构的重型轴承座，这款产品的重量更轻，安装时不需要大型吊装设备，单人即可完成安装对位，非常适合小型非标设备的快速搭建场景，也常被用于设备改造项目中作为新增转轴的支撑部件，不需要对原有设备的机架做大量的改造加工，只需要在对应位置加工出螺栓安装孔即可完成固定。
