带座外球面UCP204立式轴承支撑结构

在轻工输送线、小型食品加工设备、农用辅助机具这类对安装便捷性有要求的传动场景里，UCP204带座轴承是出镜率极高的支撑部件，它不需要复杂的轴承座孔加工工序，直接通过底座两个安装孔就能固定在型材机架或者焊接支架上，大幅降低了中小设备的装配门槛。很多刚接触传动设计的工程师容易忽略这类带座轴承的调心特性，实际上UCP204配套的外球面轴承自带一定角度的调心补偿能力，当机架焊接存在轻微形位误差、或者传动轴运行中出现小幅挠曲时，轴承内圈可以相对铸钢座体产生微小角度偏转，不会出现卡滞、早期磨损的问题，这也是它在精度要求不算极高的通用传动场景里被广泛使用的核心原因。

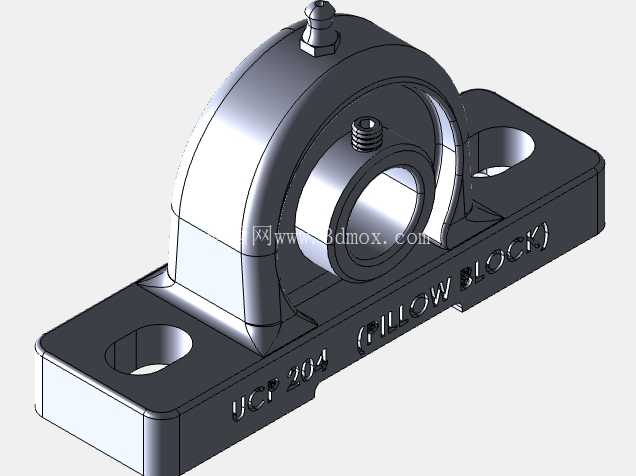

从结构设计逻辑来看，这个轴承座采用立式铸造型腔结构，底座为长方形平板结构，两个长圆形安装孔对称分布在轴承腔体两侧，长圆孔的设计是为了给安装位置留出微调余量，现场装配时可以根据轴的实际同轴度情况小范围调整轴承固定位置，不用重新扩孔攻丝。轴承腔体上方预留了注油嘴安装位，也就是模型顶部突出的螺纹接口，日常维护时可以直接通过油嘴向轴承内部注入润滑脂，不需要拆解轴承座就能完成保养，适配长时间连续运行的工况。座体侧面铸有型号标识与PILLOW BLOCK字样，既方便现场备件识别，也能在批量装配时快速区分不同规格的轴承座，避免错装。

从安装边界尺寸来看，UCP204对应的轴径为20mm，这是选型时最先要确认的参数，轴承内圈通过顶丝与传动轴固定，安装时需要注意顶丝要对准轴上的定位平面，避免运行中出现内圈打滑跑圈的问题。底座两个安装孔的中心距、安装孔的孔径都有统一的行业标准，不管是哪家厂商生产的同型号UCP204轴承座，安装尺寸都可以互换，这给设备后期维护更换备件带来了极大便利，不需要重新修改机架上的安装孔位。座体的整体高度、轴承中心到底座安装面的高度是固定值，设计轴系高度时可以直接调用这个参数，不用额外做尺寸换算。

建模的时候要注意几个容易出错的细节：首先是轴承腔体与外球面轴承的配合公差，因为是调心结构，腔体的球面半径要和轴承外圈的球面半径匹配，不能做成圆柱配合，否则会失去调心能力；其次是底座安装孔的沉头深度要适配常用的内六角螺栓或者外六角螺栓头尺寸，保证螺栓拧紧后头部不会突出底座平面，避免安装时出现间隙；还有注油嘴的螺纹孔要和腔体内部的油道连通，不能出现盲孔，否则润滑脂无法注入轴承滚道位置。很多新手建模时容易把轴承座做成完全实心的结构，实际上量产的铸造轴承座会在非受力区域做减重设计，既可以减少铸造时的材料用量，也能降低座体的整体重量，不过减重槽的位置要避开应力集中区域，比如轴承腔体和底座连接的过渡圆角处，不能因为减重影响结构强度。

在实际应用中，这类轴承座通常成对使用，分别支撑传动轴的两端，安装时要先把两个轴承座初步固定在机架上，穿入传动轴之后再拧紧安装螺栓，同时调整两个轴承座的同轴度，避免轴出现别劲的情况。如果是在有粉尘、水汽的工况下使用，还要注意轴承两侧的密封件是否完好，必要时可以额外加装防尘盖，延长轴承的使用寿命。相比分体式的轴承座加轴承的组合，UCP204这种集成式带座轴承已经在出厂时完成了轴承与座体的配合装配，现场不需要额外做配合公差的选配，直接安装就能使用，非常适合批量生产的通用设备，能有效缩短装配周期，降低对一线装配工人的技术要求。
