带快夹结构多孔位小型零件装夹托盘

　　在小尺寸精密零件的机加工、装配、检测工序里，工件装夹的便利性直接决定了单工序的作业效率，尤其是批量加工尺寸在数厘米级的小型五金、塑胶结构件时，传统台钳单次装夹数量少、找正时间长的短板会被放大，这类带夹件的多孔托盘正是针对这类场景开发的快换装夹载体。整套托盘采用矩形金属基体作为承载基础，基体上按标准阵列加工出密集的定位螺纹孔，孔位间距统一，可根据待装夹零件的外形尺寸、装夹受力点灵活调整夹具的安装位置，无需针对单一零件定制专属工装板，适配多品种小批量的柔性生产需求。

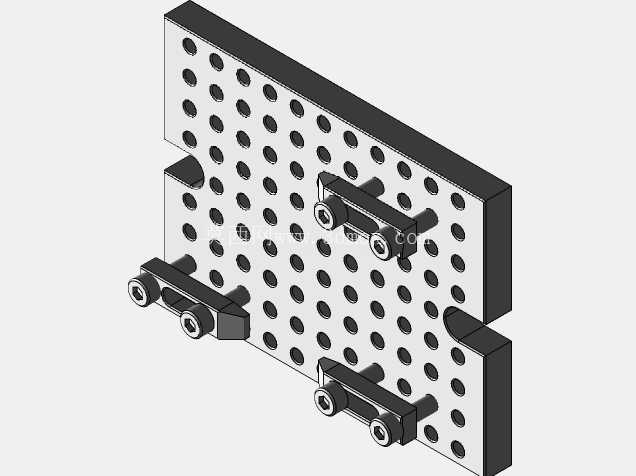

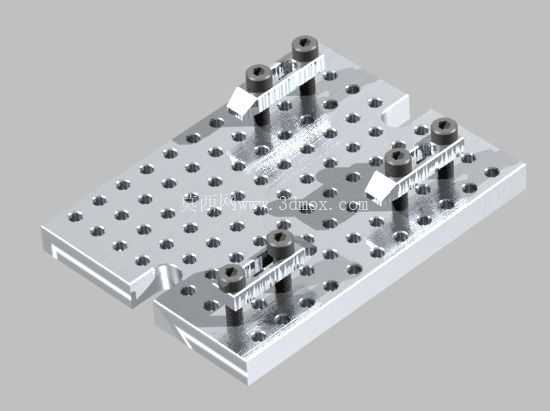

　　托盘上配置的夹具体采用侧压式锁紧结构，夹头的压合面做了防滑处理，锁紧时通过螺栓旋紧带动压块下行，可稳定压住零件的侧边或工艺凸台，不会对零件的加工工作面造成遮挡，满足铣削、钻孔、攻丝等需要暴露加工面的工序要求，同时每个夹具体都可独立拆装，当加工不同尺寸的零件时，可快速增减夹件数量、调整夹件排布位置，无需重新制作整块工装板。从安装边界来看，托盘的整体外形规整，侧边做了倒角处理，可直接固定在机床工作台、检测平台或者流水线的载具工位上，基体底部的平面度控制在较高精度范围内，安装时无需额外做找平处理，只要通过基体边缘的安装孔锁紧即可保证整体装夹基准的一致性。

　　设计过程中优先考虑了装夹的通用性，所有定位孔采用统一的1/4x20螺纹规格，可兼容标准的夹具配件、定位销、支撑柱等工装零件，用户可根据自身的工艺需求拓展托盘的使用场景，比如加装定位挡块实现零件的快速定位、加装垫高块适配带异形结构的零件，甚至可以将多块托盘拼接使用，扩大单次装夹的零件总数量。在实际使用场景中，这类托盘不仅可用于小型CNC加工中心的批量零件装夹，也可用于钳工装配工位的零件固定、三坐标检测时的工件承载，甚至在小型自动化设备的上下料工位，也可作为载具托盘使用，配合机械手实现零件的快速取放。夹具体的锁紧行程做了合理控制，既可以满足不同厚度零件的装夹需求，又不会因为行程过大导致操作效率降低，锁紧螺栓采用标准内六角结构，可使用常规的内六角扳手操作，也可适配电动螺丝刀实现快速锁紧，进一步缩短装夹辅助时间。基体的材质选用具备一定刚性的金属材料，长期使用不会因为夹紧力、切削力的作用产生变形，保证装夹精度的稳定性，孔位的位置精度经过严格管控，相邻孔位的位置偏差控制在极小范围内，当需要重复装夹同类型零件时，可通过定位销快速复位夹具位置，减少每次装夹的找正时间。

　　不同于专用工装只能适配单一零件的局限，这类多孔装夹托盘的核心优势在于柔性化适配能力，面对频繁换产的小型零件加工场景，可大幅降低工装制作的成本与周期，同时统一的装夹基准也能减少不同批次零件的装夹误差，提升加工一致性。在结构细节上，夹具体与托盘基体的连接采用与定位孔同规格的螺纹，无需额外加工专用的安装槽，夹具体的底部做了贴合处理，锁紧后可与托盘表面完全贴合，不会出现晃动或者偏移，压块的高度经过优化，在保证压紧力的前提下尽可能降低自身高度，减少对加工刀具的干涉，尤其是在小型零件的侧面加工工序中，较低的夹件高度可以让刀具拥有更大的作业空间，避免加工过程中出现撞刀风险。托盘的边角位置做了避让设计，当安装在工作台边缘时，不会与工作台的压紧机构、防护结构产生干涉，整体厚度经过合理设计，既保证了足够的刚性，又不会占用过多的Z轴空间，适配行程较小的小型加工设备使用。
