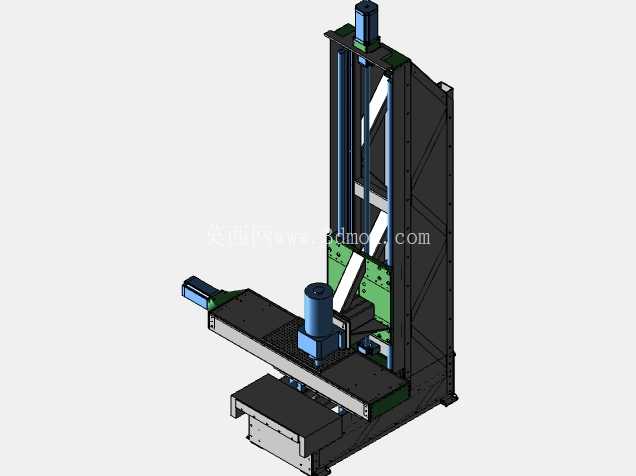

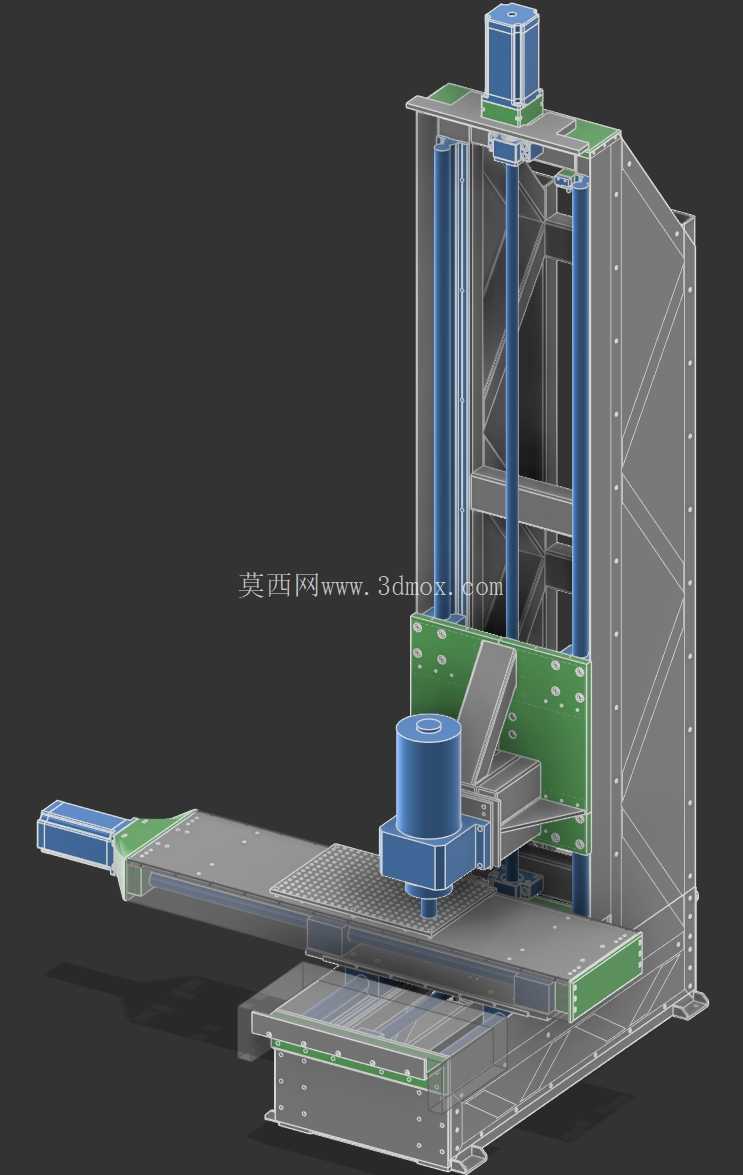

小型DIY立式数控铣床结构设计方案

这款小型立式数控铣床的结构方案，面向个人加工、小批量非标零件试制场景设计，整体采用立式龙门布局，可覆盖常见的软金属、工程塑料、木质材料的铣削、钻孔、轻量雕刻加工需求，适配个人工坊、院校创客空间、小型维修车间的日常加工场景，能够完成常规小尺寸零件的平面铣削、轮廓加工、孔系加工等工序，无需依赖大型工业机床即可完成多数小型零件的加工制作。

从结构设计思路来看，整机优先考虑非专业加工条件下的制作可行性，主体支撑结构采用标准工业铝型材搭配板材拼接的形式，所有安装面的加工要求均控制在普通小型加工设备可实现的范围内，无需大型龙门铣、坐标镗等专业设备即可完成整机组装，大幅降低个人制作者的加工门槛。传动部分X/Y/Z三个轴均采用SBR20系列直线导轨作为导向支撑，这类圆导轨具备安装调试难度低、采购成本可控、维护简便的特点，配合SFU1605滚珠丝杠作为传动部件，可兼顾传动精度与进给刚性，满足小型零件加工的精度要求，同时丝杠与导轨的安装座均采用标准化设计，可直接采购标准件或采用简单板材切割制作，无需复杂的铸造成型或精密焊接工序。

主轴部分采用ER16夹头规格的高速主轴，适配1500W功率等级的主轴电机，可夹持直径1-10mm的常用铣刀、钻头，转速覆盖常规加工所需的区间，可针对不同加工材料匹配合理的切削参数，主轴安装座采用可调式设计，可根据实际加工需求微调主轴伸出长度，适配不同长度刀具的安装需求。Z轴传动部分设置有配重辅助结构，可降低Z轴伺服电机的负载，提升Z轴进给的平稳性，避免垂直轴因自重出现下滑问题，保障加工过程中的进给稳定性。

整机的有效加工行程为X向226mm、Y向150mm、Z向620mm，这个行程范围可覆盖绝大多数小型非标零件、创意工件、教学实训零件的加工尺寸需求，工作台采用标准T型槽平台设计，可通过通用压板、台钳等夹具固定待加工工件，工作台面的安装孔位采用标准化间距设计，可适配常见的小型机用台钳、分度头等辅助工装，拓展设备的加工能力。设备的安装边界控制较为紧凑，整体占地面积不足0.5平方米，可直接放置在普通工作台面上使用，无需专门的设备基础，对使用场地的要求极低，适合空间有限的个人工作场景。

从结构刚性设计来看，龙门立柱部分采用斜向加强筋结构搭配整体式背板设计，可有效抵消铣削加工过程中产生的切削振动，提升加工过程中的结构稳定性，避免因刚性不足导致的加工振纹、刀具崩损等问题。各轴的行程限位均预留有传感器安装位置，可加装机械式或光电式限位开关，实现软硬限位双重保护，避免超程运行导致的机械结构损坏。走线部分采用拖链内置布局，所有动力线、信号线均收纳在拖链内部，避免进给过程中出现线缆拉扯、磨损问题，提升设备运行的可靠性。

这款铣床的结构设计充分平衡了制作难度、加工能力与成本控制，所有零部件均可通过常规渠道采购，组装调试流程清晰，不需要专业的机床装配经验即可完成整机组装调试，加工精度可满足非精密级零件的加工需求，既可以作为个人DIY加工的实用设备，也可以作为数控技术教学、机械结构实训的实操载体，帮助使用者理解数控机床的结构原理、传动逻辑与装配要点。在实际使用中，可根据自身需求选配对应的控制系统，既可以采用开源的小型数控系统控制，也可以搭配步进电机或伺服电机实现不同等级的进给精度控制，灵活适配不同使用者的预算与精度需求。针对不同的加工场景，还可以通过更换主轴类型、调整驱动参数，实现对塑料、铝合金、铜材、软钢等不同材料的加工，拓展设备的适用范围。
