五角镜片磨削加工单元结构设计

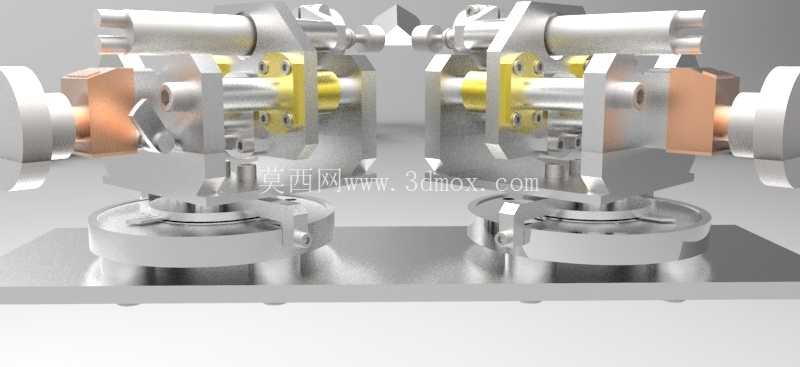

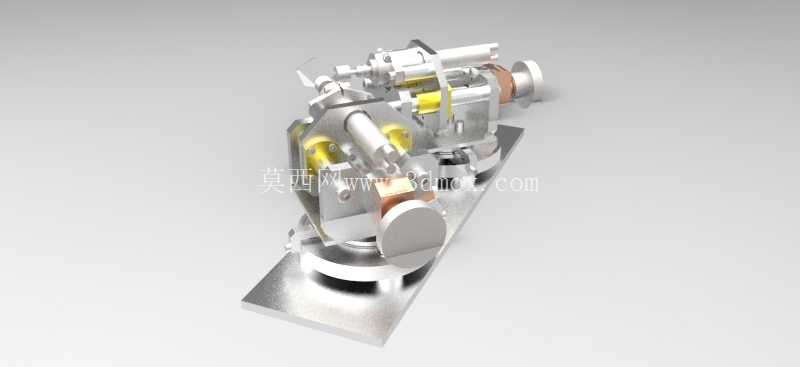

这套磨削安装单元主要面向光学元件加工场景，针对五角镜片这类异形光学零件的精密磨削工序开发，可适配中小批量光学零件的端面、斜面磨削加工需求，在光学镜头生产、精密光学元件修配环节中，能够替代传统手工修磨的作业模式，降低人为操作带来的角度误差与表面粗糙度不一致问题。从结构布局来看，整套单元采用底板集成式安装设计，所有功能组件均固定在一块平整的钢制安装基板上，基板预留了标准的T型槽安装位与螺栓过孔，可直接固定在平面磨床或者专用研磨设备的工作台上，安装边界控制在长420mm、宽280mm的矩形范围内，整体高度不超过260mm，不会超出常规小型磨床的工作台行程与主轴安全作业区间，适配多数通用磨床的装夹尺寸要求。

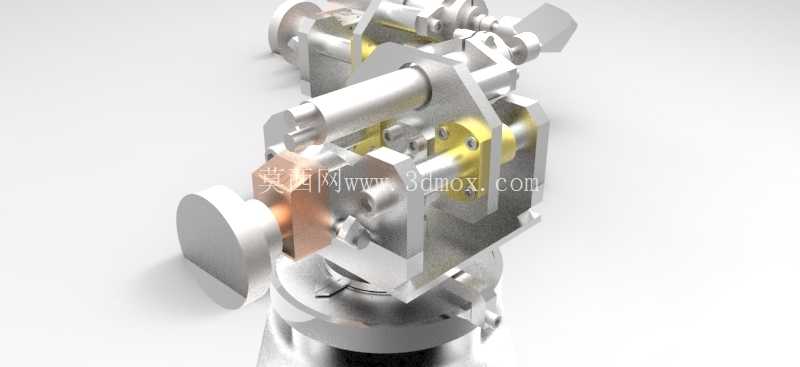

功能模块上，单元集成了工件装夹、角度调整、进给导向三个核心部分：工件装夹端采用弹性压头配合定位V型块的结构，可适配直径12mm-35mm的圆形镜片毛坯，也可通过更换定制定位块装夹五角形异形毛坯，装夹时压头的压力通过弹簧预紧调节，避免刚性压装造成光学毛坯的崩边、碎裂问题；角度调整部分采用蜗轮蜗杆配合分度盘的结构，可实现0-90度范围内的任意角度倾斜调整，分度盘带有刻度游标，角度调整精度可达1角分，能够满足五角镜片五个相邻工作面的角度公差要求，调整到位后通过侧面的锁紧手柄即可固定角度，避免磨削过程中出现角度偏移；进给导向部分采用双圆柱导轨配合滑动拖板的结构，拖板的进给行程为60mm，手轮进给的刻度分辨率为0.01mm，可精准控制磨削进给量，避免单次进给过大造成镜片表面烧伤或者砂轮过度损耗。

设计过程中优先考虑了磨削作业的工况特性：所有靠近磨削区域的结构件都做了挡屑设计，导轨表面加装了不锈钢伸缩防护罩，避免磨削产生的玻璃碎屑、研磨砂粒进入导轨配合面造成磨损；传动部件的润滑点都预留了外置注油孔，日常维护时不需要拆解单元即可完成润滑保养；单元的动力输入端预留了标准的联轴器接口，既可以通过手轮实现手动进给磨削，也可连接小型伺服电机实现自动进给，适配不同自动化程度的加工场景。在实际使用中，这套单元可直接安装在常规的平面磨床工作台上，不需要对原有磨床进行结构改造，装夹调整完成后即可完成五角镜片五个工作面的连续磨削加工，相比传统的多次装夹、多次找正的加工方式，能够将单块镜片的加工找正时间缩短60%以上，同时五个工作面的角度一致性可控制在0.02度以内，表面粗糙度可稳定达到Ra0.8以下，满足光学镜片后续抛光工序的毛坯精度要求。

结构细节上，装夹头的旋转轴采用了高精度角接触球轴承支撑，径向跳动控制在0.005mm以内，磨削过程中工件的旋转偏摆量极小，不会出现镜片各面磨削厚度不均的问题；角度调整的蜗轮副采用锡青铜材质加工，具备良好的耐磨性与减震性，磨削过程中的振动不会造成角度移位；安装基板的底面经过平磨加工，平面度可达0.01mm/全平面，安装到磨床工作台后不需要额外垫铁调整即可保证整体水平度，减少安装调试的工作量。针对光学镜片磨削需要冷却液冲刷的工况，整套单元的外露金属件都做了镀镍防锈处理，紧固件全部采用304不锈钢材质，长期接触水基磨削液也不会出现锈蚀卡滞的问题，延长了单元的使用寿命。
