KBAC-24D1HP交流电机变频调速器

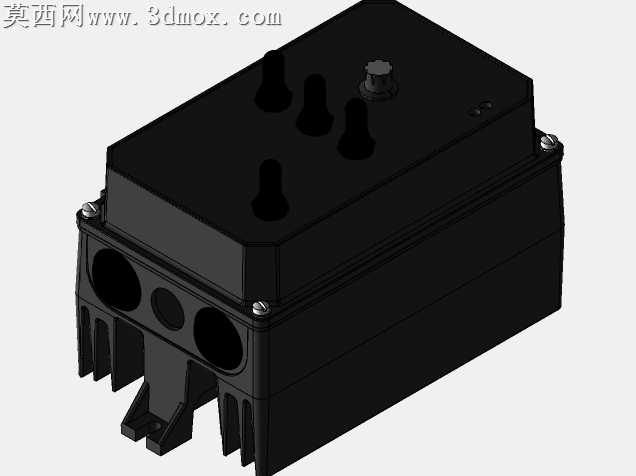

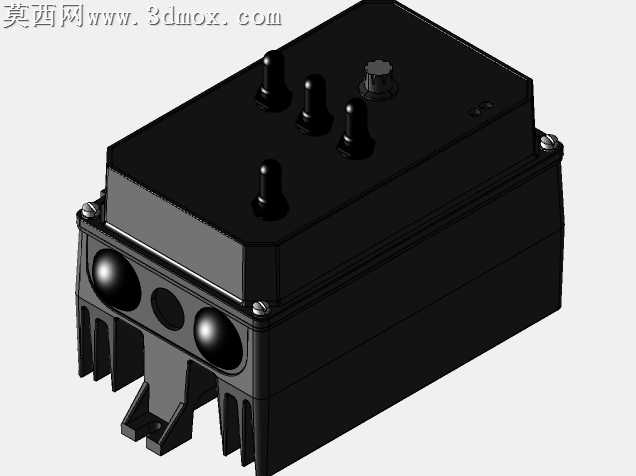

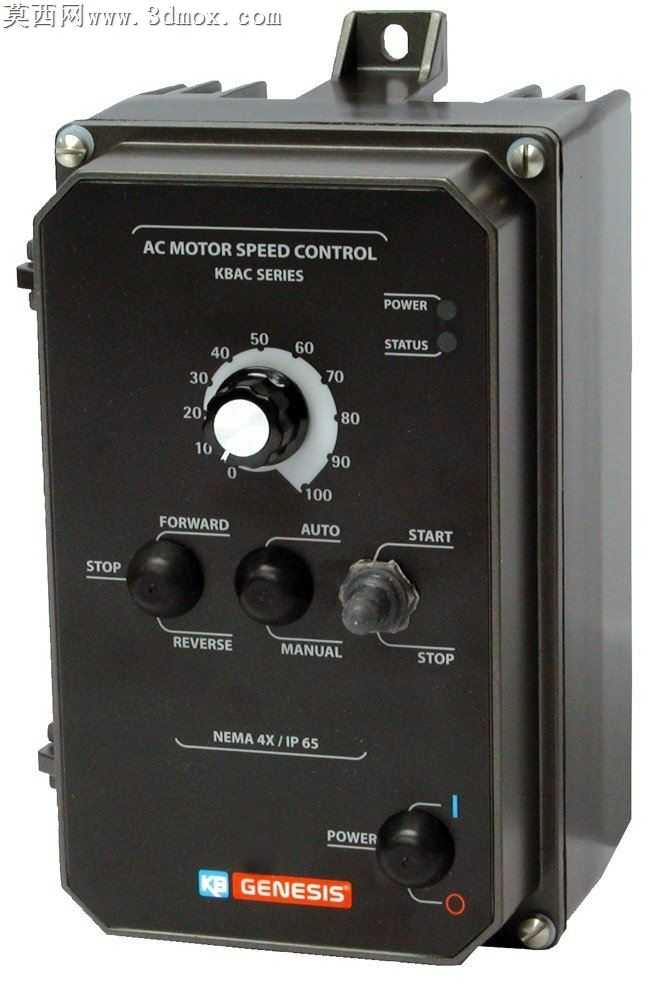

本作品为KBAC-24D系列1HP规格交流电机变频调速器的三维建模成果，建模过程严格参照实物外观与结构比例完成，首先通过多视角实物测绘获取壳体、旋钮、按键、接口等各部件的精确尺寸参数，在三维建模环境中先搭建整体装配基准，从压铸铝合金材质的密封外箱体开始建模，还原箱体边角的圆弧过渡、侧边安装固定耳的开孔结构、箱体拼接处的紧固螺丝点位，保证外壳的NEMA4X/IP65防护等级对应的密封结构特征完整呈现。前面板建模阶段，精准还原调速刻度旋钮的0-100转速调节刻度标识，旋钮周边的刻度数值、方向指示字符均通过草图包覆功能贴合面板曲面，还原FORWARD/REVERSE正反转切换按键、AUTO/MANUAL模式切换按键、START/STOP启停按键的凸起造型与按键下方的功能标识文字，同时还原面板右上角POWER、STATUS状态指示灯的开孔位置，右下角电源开关的拨杆造型、开关旁的电源通断标识，以及面板下方GENESIS品牌标识的分色贴标效果。材质渲染环节，为箱体赋予哑光黑色磨砂金属材质，还原压铸外壳的细腻颗粒质感，为调节旋钮赋予亮面黑色塑料搭配白色刻度环的材质，按键部分采用稍浅的黑色橡胶质感材质，金属紧固螺丝赋予不锈钢金属光泽，品牌标识部分分别还原蓝色底标、橙色底白字的贴标色彩效果，指示灯位置赋予半透明透光材质，模拟指示灯点亮时的透光效果。结构设计上完整还原内部腔体的预留空间、面板与箱体的卡扣装配结构、侧边接线端口的防护盖结构，建模过程中对各部件的装配干涉做了校验，保证所有活动部件如旋钮、按键、电源开关的活动行程符合实物操作逻辑，整体模型可用于工业电控设备的装配演示、场景布局展示、产品宣传渲染等用途，各部件均做了参数化建模处理，可根据同系列不同功率规格的产品快速调整尺寸参数衍生对应型号的模型。
