精密接线端子压铸成型模具结构设计

　　这套端子压铸成型模具，主要面向电子接插件领域的小尺寸金属端子批量生产场景，在低压铸造生产线上承担端子坯件的精密成型作业，适配锌合金、铝合金等低熔点有色合金的压铸工艺，产出的端子件可直接用于连接器、线束接插部位的组装，满足消费电子、工业电控设备内部接线端的零件精度要求。从结构布局来看，模具采用模脚承托下模座的标准冷室压铸模架结构，上下模合模面设置多组定位销与精密导套配合，合模过程中可保证型腔对位精度控制在0.02mm以内，避免端子薄壁部位出现错边、飞边超差的问题。

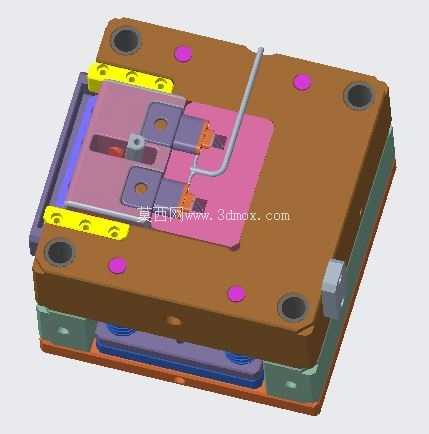

　　上模座表面均匀分布的紫色堵头为冷却水通道的密封塞，对应模具内部环绕型腔布置的冷却回路，生产过程中可通过调节冷却水流量控制模温在合金成型的合理区间，减少铸件内部缩孔、表面冷隔缺陷，同时缩短单件成型周期，提升连续生产的节拍稳定性。模具进料端设置的弯曲流道镶件，是针对端子件多工位型腔排布设计的分流结构，熔融金属从浇口套进入后，可通过该流道均匀分配到各个型腔内，避免不同位置的型腔充型速度差异导致的零件填充不足、气孔率超标问题；流道转角处做了圆弧过渡处理，减少金属液流动过程中的卷气风险，同时降低流道对金属液的阻力，保证充型末端的压力传递足够，让端子上的细小插针部位也能完整成型。上下模之间设置的黄色定位压块，是模具合模时的预定位结构，可在导柱导套配合前先完成粗定位，避免吊装合模时型腔面发生磕碰损伤，同时在生产过程中承受部分侧向胀型力，减少导柱的受力负载，延长模架的使用寿命。模具侧面设置的锁紧块，对应抽芯机构的锁止位置，因为端子件存在侧向的卡扣或者接线孔结构，开模前需要先完成侧向抽芯动作，锁紧块可在合模注塑状态下牢牢抵住抽芯滑块，避免充型过程中滑块受金属液压力后退导致零件尺寸超差。

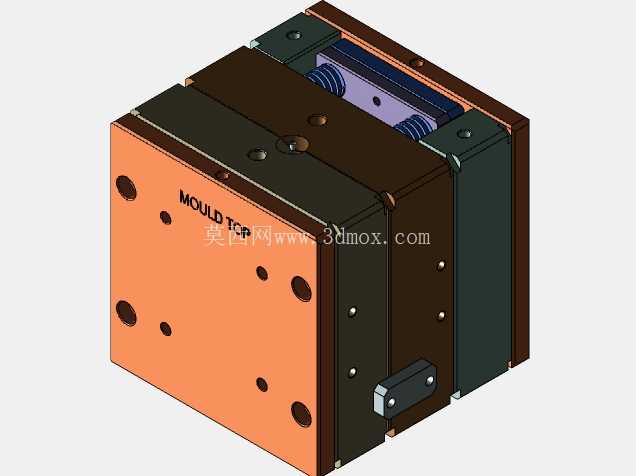

　　从安装边界来看，模具整体外形为矩形结构，四角设置的通孔为模架安装固定孔，可直接适配行业内标准吨位的压铸机工作台T型槽间距，不需要额外加工转接板即可完成上机安装；模具总厚度满足对应压铸机的最小模厚要求，开模行程预留了足够的取件空间，配合自动化取件机械手使用时，不会发生机械干涉。下模部分设置的多组复位杆，可在合模过程中推动顶出板精准复位，避免顶杆突出型腔表面导致零件表面出现顶痕，影响端子后续的电镀或者装配性能。顶出机构采用均匀分布的扁顶针设计，对应端子件的加强筋部位，顶出力分布均匀，不会因为顶出位置不合理导致薄壁端子件出现变形、断裂问题。

　　这套模具的型腔部分采用分体式镶件结构，当某个型腔出现磨损或者损坏时，不需要更换整个模仁，只需要拆卸对应位置的镶件进行更换或者修复即可，大幅降低模具的维护成本，同时镶件采用耐高温模具钢制作，经过真空淬火处理后表面硬度达到HRC58-62，可承受长时间的金属液冲刷与冷热交变应力，保证大批量生产过程中的尺寸稳定性。在实际生产场景中，这套模具可配合自动送料、自动喷涂脱模剂的自动化压铸单元使用，连续生产状态下的零件尺寸一致性可达到IT7级精度，成型后的端子件只需要去除流道凝料、简单去飞边处理即可进入下一道电镀工序，不需要额外的机加工修整，大幅降低端子零件的综合生产成本。模具的排气槽开设在分型面的末端位置，深度控制在0.05mm以内，既可以保证充型过程中型腔内的空气顺利排出，又不会让金属液溢出形成过厚飞边，减少后续去飞边工序的工作量。
