传感器外壳精密注塑成型模具结构

项目分类:注塑模图纸 发布时间:2022-03-28 ID:600373
  • 传感器外壳精密注塑成型模具结构
  • 传感器外壳精密注塑成型模具结构

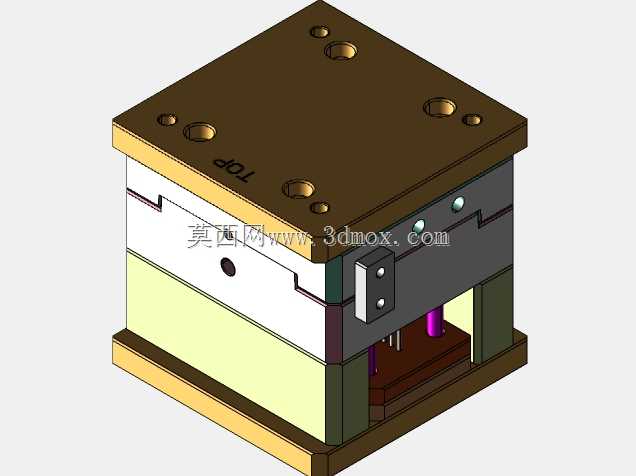

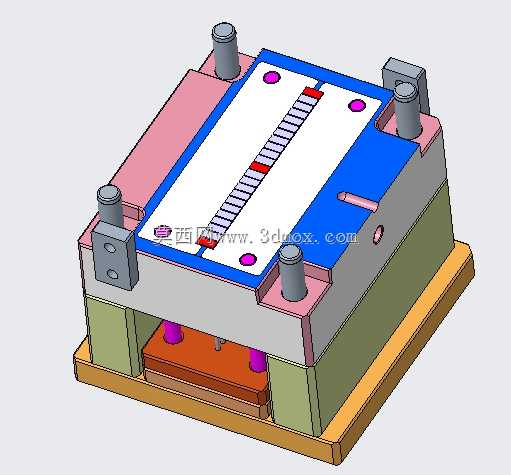

  这套模具主要面向小型精密传感器类塑料外壳的批量注塑生产场景,适配电子元器件封装领域的注塑加工需求,用来成型带精密安装卡位、内部定位筋位的薄壁塑料壳体零件,这类零件是传感器组装环节的核心结构载体,需要兼顾内部元器件的防护性、外部装配的尺寸精度,以及批量生产的成型稳定性。从结构布局来看,模架采用标准两板模叠层结构,从上到下依次排布定模固定板、定模板、动模板、动模垫板、顶出机构安装板与动模底座,各层板件通过导柱导套实现精准合模导向,合模时的定位精度可控制在0.02mm以内,避免薄壁件成型出现飞边、错位缺陷。模具的分型面设置在壳体零件的最大轮廓处,兼顾开模时塑件留模方向的合理性,以及排气槽的加工便利性,在型腔填充末端的分型面上开设深度0.

  02mm的排气槽,可避免填充过程中出现困气烧焦、缺料的问题。浇注系统采用侧浇口进料,浇口位置选在壳体非外观面的侧边,成型后去除浇口不会影响零件外观质量,同时能保证熔融塑料在型腔内的流动平衡,减少薄壁区域的填充压力损失。冷却回路采用环绕型腔的直通式水路布局,水路直径设置为8mm,距离型腔壁的距离保持在15mm左右,可保证成型过程中模温均匀,将不同区域的模温差控制在5℃以内,减少塑件冷却不均导致的翘曲变形。顶出机构采用顶杆顶出布局,顶杆位置均匀分布在壳体的筋位、安装柱等受力均匀的区域,避免顶出过程中出现顶白、顶穿塑件的问题,同时顶杆与顶杆孔的配合间隙控制在0.01mm以内,既保证顶出动作顺畅,又不会出现溢料飞边。

  模具的安装边界适配常用的120吨级卧式注塑机的安装尺寸,定模侧与动模侧的安装孔位间距符合注塑机模板的标准T型槽布局,吊装、装夹过程无需额外加工转接板,可直接上机调试。设计过程中针对传感器外壳的薄壁特性,对型腔的填充流程做了针对性优化,将料流末端的填充速度做分段控制,避免高速填充导致的熔体破裂问题,同时在易出现熔接痕的位置增设冷料穴,将熔接痕引导至非装配、非外观区域,保证零件成型后的结构强度满足传感器组装后的跌落、振动测试要求。整套模具的成型周期可控制在20秒以内,适合百万级批量的零件生产,日常维护时只需拆解动定模板即可清理型腔、更换易损件,降低批量生产过程中的运维成本。
