带安装耳分层式PCB防护外壳结构设计

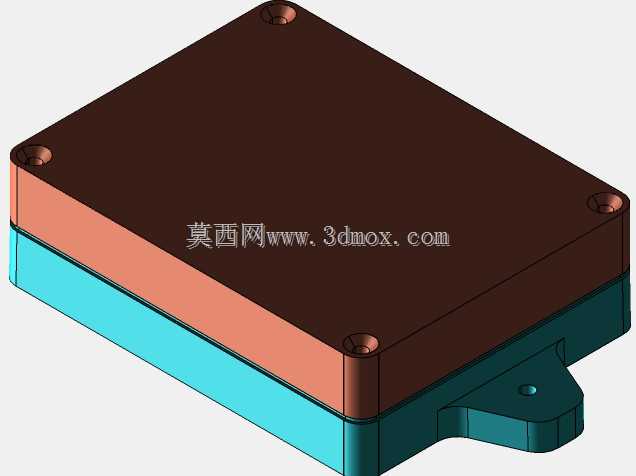

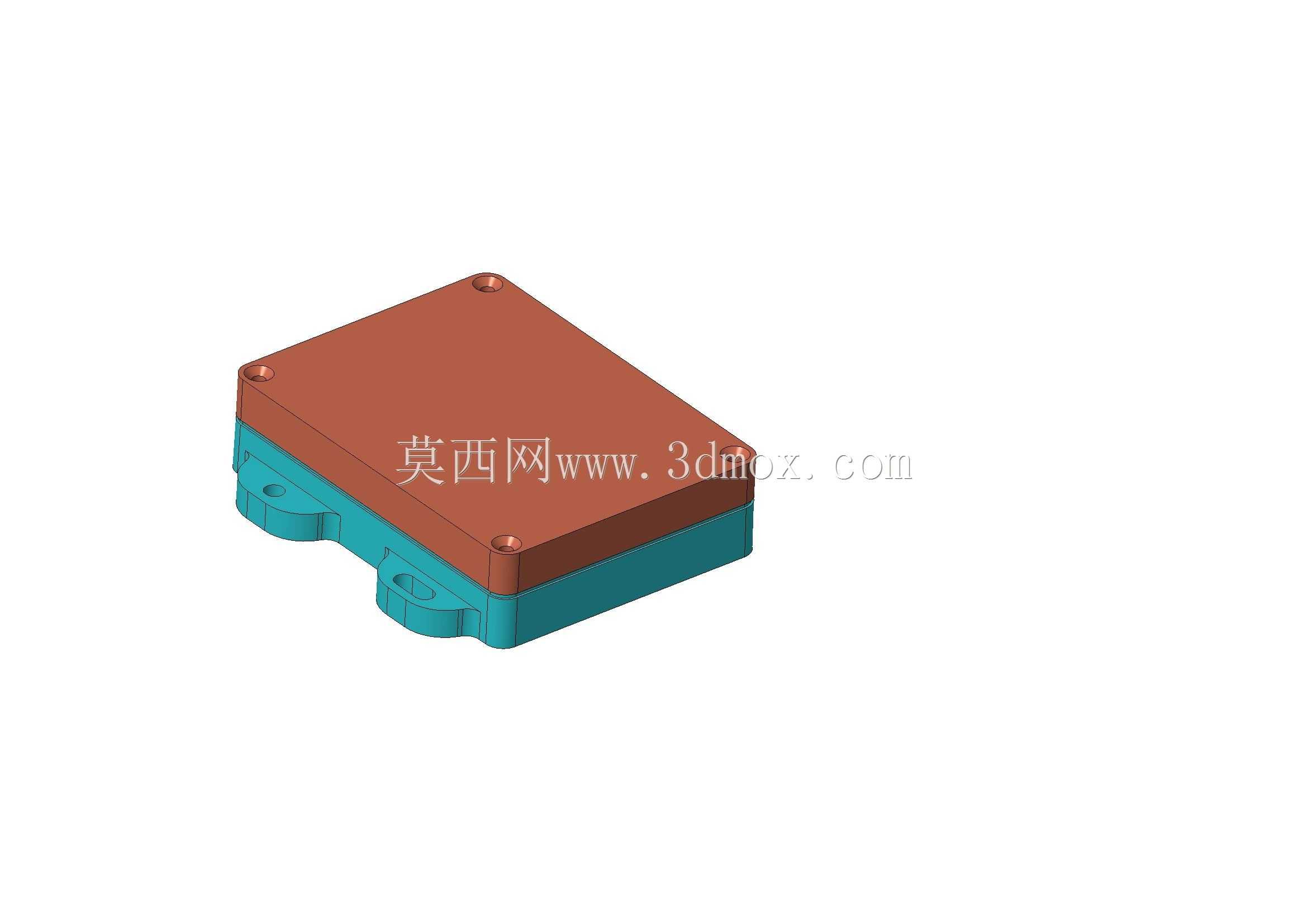

这款PCB防护外壳在设计之初就瞄准了工业现场嵌入式控制板的安装痛点，很多工控场景里的裸板直接暴露在车间多尘、有凝露、偶尔存在外力磕碰的环境中，很容易出现焊盘氧化、元件被撞落、线路短路的问题，这类壳体就是给内置的印刷电路板提供物理防护与安装支撑的载体。从结构上看，它采用三层叠合的设计思路，最上层是深棕色的盖板，四个角位做了沉头螺丝孔位，装配时螺丝不会突出盖板平面，避免安装后和周边设备产生干涉；中间层是橘红色的密封隔层，压紧后可以填充上下壳体之间的装配缝隙，阻挡粉尘和溅水进入腔体内部，适配多数非浸水级别的工业防护需求；最下层是青蓝色的底座，除了容纳PCB板的腔体之外，还在侧边延伸出带安装孔的固定耳，这个固定耳的位置特意做了加厚处理，安装时拧紧紧固件不会导致底座开裂，安装孔的孔径适配常规的自攻螺丝与机丝，能直接固定在设备机架、墙面安装板或者设备内部的安装梁上。在腔体设计上，内部预留了PCB板的定位卡槽，不需要额外打胶或者加装铜柱，板子顺着卡槽滑入就能完成定位，盖板压紧后不会出现窜动，能避免设备运行时的振动导致板上元件接插件松脱。壳体的边角全部做了圆角过渡，没有尖锐的直角毛刺，一方面是注塑生产时能减少应力集中，提升壳体的抗冲击强度，另一方面装配时也不会划伤操作人员的手部。考虑到部分场景需要外接线路，底座侧边预留了走线的缺口位置，装配时可以根据实际接线方向选择敲落对应的缺口挡片，不用额外开孔加工。这类外壳可以广泛用在小型工控模块、传感器信号转换板、低压控制单元、物联网采集终端的封装场景，不管是设备内置安装还是外露壁挂安装都能适配，安装边界上，固定耳的突出长度控制在合理范围，不会占用过多安装空间，整体厚度偏薄，适合安装在设备侧壁、控制柜内部的空余位置，不会和柜内其他电气元件产生空间冲突。设计时还特意平衡了壁厚，整体壁厚均匀，不会出现注塑时的缩痕、缺料问题，量产时良率更高，同时壳体的内表面做了光滑处理，不会有毛刺刮伤PCB板上的贴片元件。
