小型级进钣金冲压模具结构设计

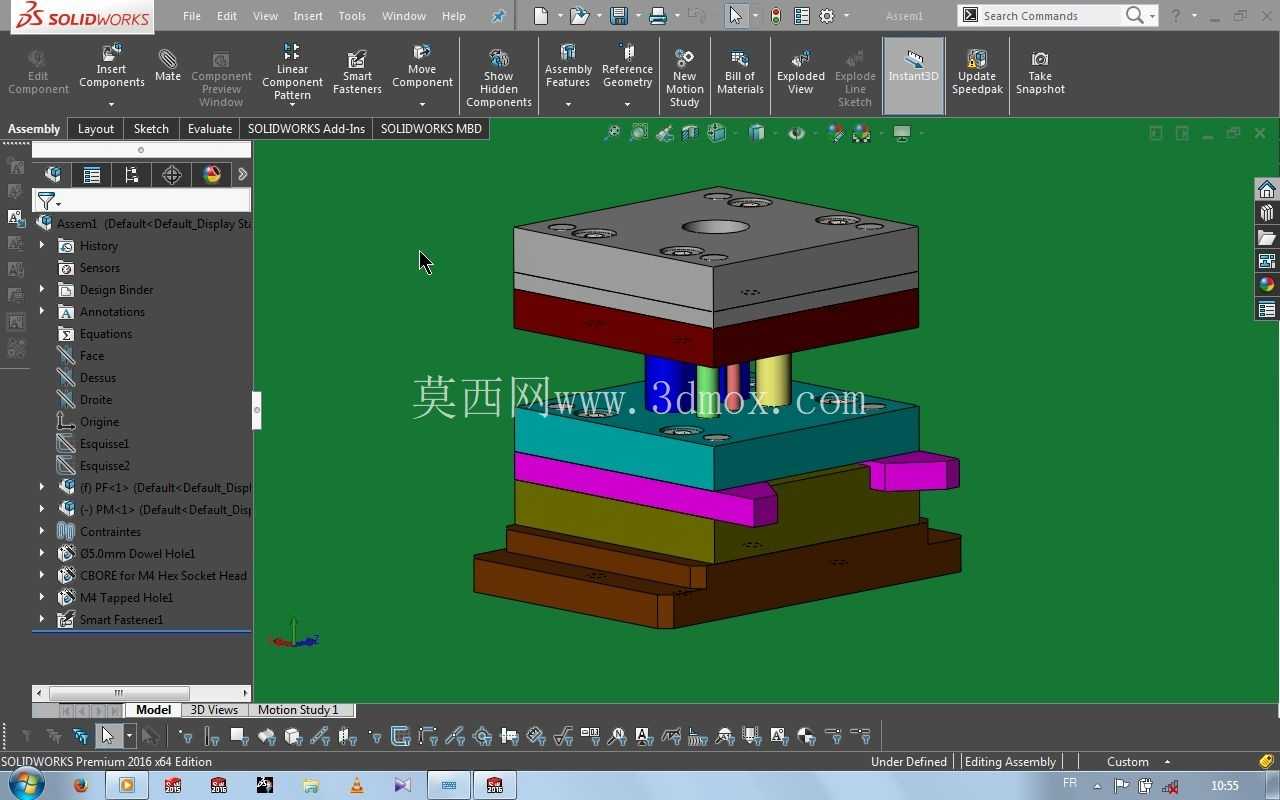

　　这套级进钣金模具主要面向小尺寸薄钣金件的批量连续冲压生产场景，适配常规开式机械压力机的安装接口，可直接装夹在普通吨位冲床上完成多工序连续作业，无需单工序多台设备周转，在小型五金接插件、家电内部钣金支架、消费电子金属结构件的量产场景中适配性极强。整套模具采用标准冷冲模模架结构，上下模座选用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，导柱导套配合精度达到H7/h6级别，可在连续高速冲压工况下保持稳定的合模对中精度，避免啃模、毛刺超差等常见冲压问题。

　　模具的工作部分按级进工序排布，从条料送进方向依次设置了导正定位、冲裁、折弯、成型、落料工位，各工位的步距定位精度控制在0.02mm以内，导正销与条料定位孔的间隙配合经过反复校核，可避免送进过程中的步距偏移，保证每一模次冲压出的零件尺寸一致性。凸模与凹模镶块选用Cr12MoV冷作模具钢，淬火硬度达到HRC58-62，刃口部分做了微小圆角过渡处理，既保证冲裁断面的光洁度，也能提升刃口的抗崩损寿命，正常维护工况下刃口单次修磨可支持数万冲次的生产需求。

　　卸料板采用弹性卸料结构，内置矩形截面卸料弹簧，卸料力按冲裁力的10%匹配计算，可在冲压完成后顺畅将条料从凸模上剥离，同时在冲压过程中对条料施加足够的压料力，避免薄料冲压过程中出现翘曲、起皱缺陷。模具的安装边界完全适配常规冲床的模柄安装尺寸与T型槽间距，上下模座的闭合高度、开模行程都经过匹配校核，无需额外改装设备即可直接上机使用，模具侧面设置了条料送进导向板，可适配标准宽度的卷料自动送料机构，对接自动化冲压生产线时无需额外改造送料接口。在设计过程中，针对小型钣金件成型过程中容易出现的回弹问题，折弯工位的凸模角度做了2-3度的回弹补偿，成型工位设置了局部精整结构，可在成型终了阶段对零件局部进行镦压，消除回弹带来的尺寸偏差。

　　各工位的废料滑落通道都做了斜度导向设计，避免冲孔废料在模腔内堆积造成的垫料、涨模问题，模具的紧固螺钉、销钉位置都避开了应力集中区域，同时预留了足够的扳手操作空间，方便现场维护时的拆装调整。整套模具的结构紧凑，没有冗余的非标结构，所有标准件都选用市面通用的冷冲模标准件，后续维护更换配件时无需单独定制，可大幅降低生产现场的备件库存压力。对于小批量多批次的小型钣金件生产需求，这套模具也可适配手动送料工况，导正销的定位设计可降低手动送料的定位误差，对操作工人的技能要求更低，新手经过简单培训即可上手操作，有效降低生产环节的人工成本。
