小型DIY数控铣床结构设计方案

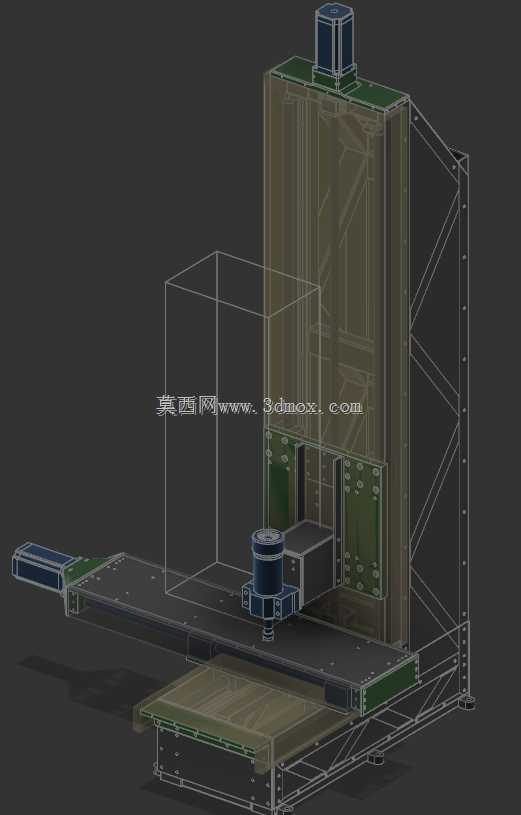

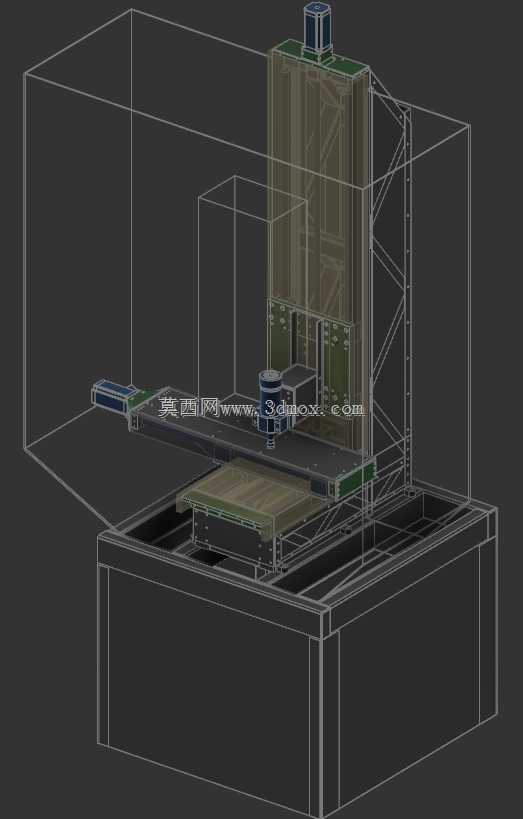

　　这款小型数控铣床的设计定位面向个人加工、小批量非标零件试制场景，可覆盖五金零件修配、小型治具加工、创意金属构件制作等日常加工需求，相较于工业级大型铣床，其占地空间更小，对安装场地的承重、供电要求更低，适合小型工作室、个人工坊、教学实训场景部署使用。设备的可加工区域尺寸经过反复校核，X向行程226mm、Y向行程150mm、Z向行程620mm，可满足绝大多数小型零件的全工序加工需求，安装时仅需预留操作与维护空间即可，无需额外做地基加固处理，普通平整的水泥工作台或者加厚型钢制工作台即可满足安装刚性要求。

　　在核心传动部件选型上，X、Y、Z三个进给轴均采用SBR20系列直线导轨作为导向支撑，这类导轨的安装基准要求相对宽松，自带的滑块密封结构可阻挡加工过程中产生的金属切屑、粉尘进入滚道，日常维护仅需定期涂抹润滑脂即可，能在降低装配调试难度的同时，保证长期运行的导向精度。进给传动端搭配SFU1605型滚珠丝杠，配合对应的丝杠支撑座、锁紧螺母，可将伺服电机的旋转运动转化为滑台的直线进给运动，5mm的导程参数兼顾了进给速度与传动扭矩，加工时可根据不同的工件材质调整进给速率，在铝合金、软质金属加工时可获得更高的走刀效率，在钢材等硬质材料加工时可降低进给速度保证切削稳定性。

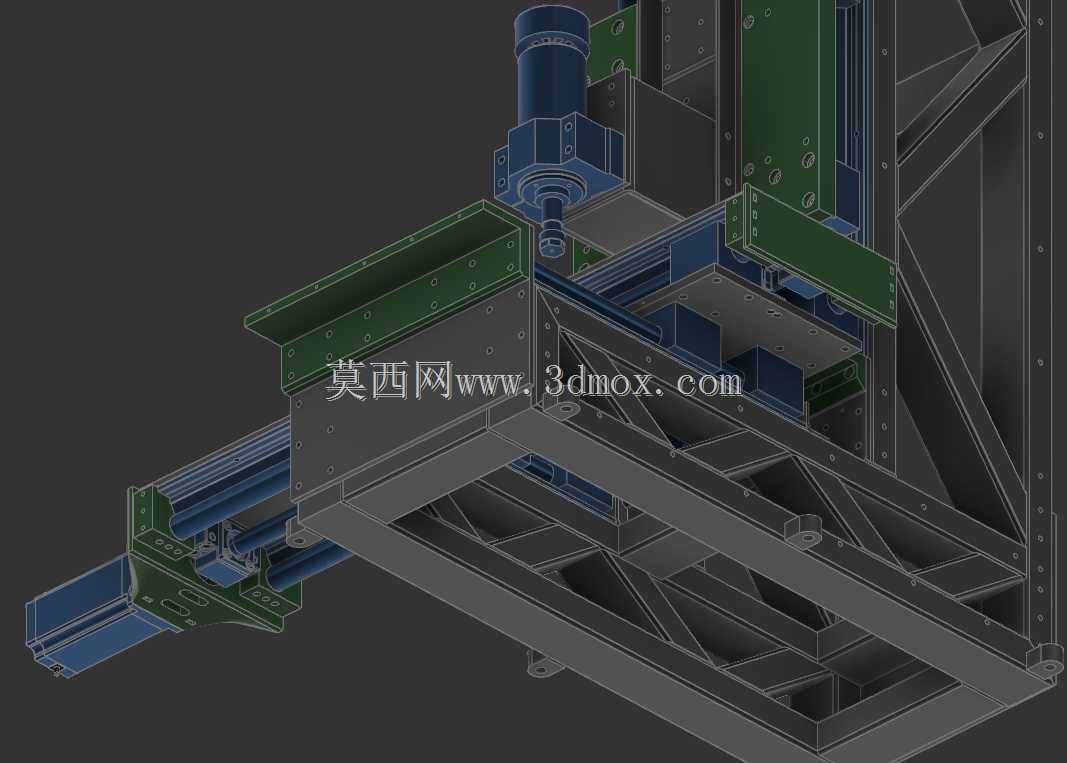

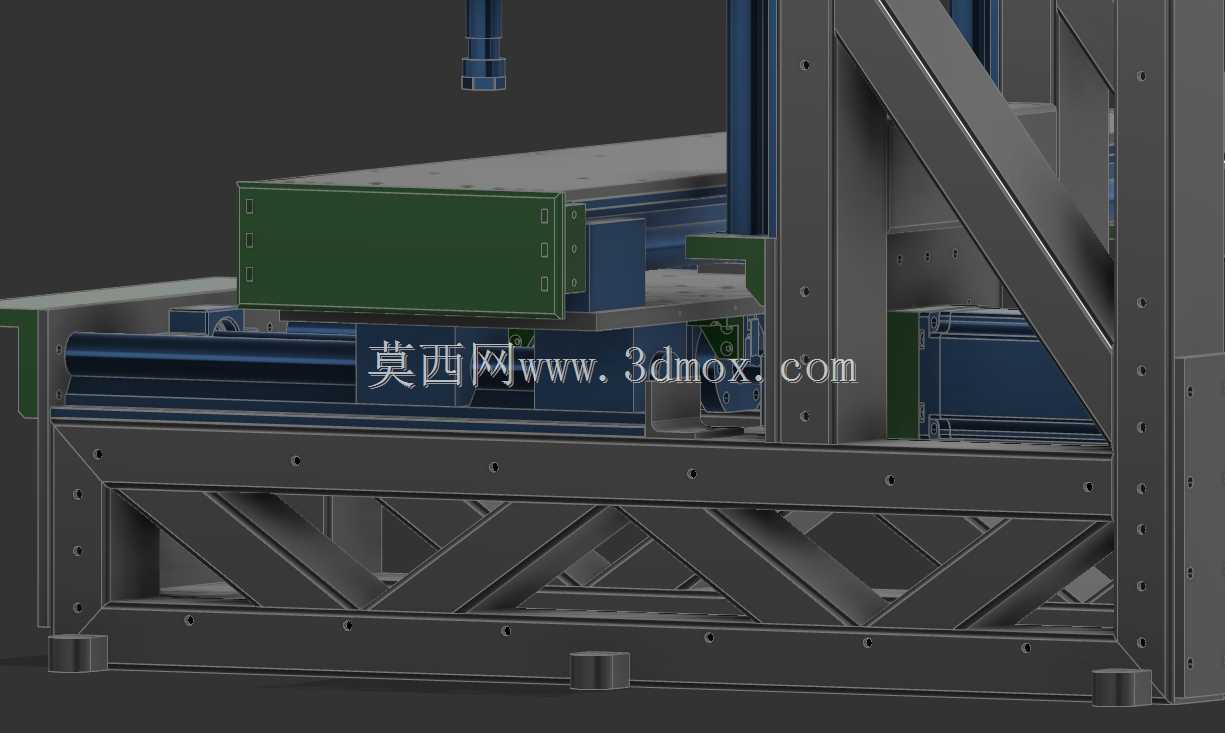

　　主轴单元采用500W功率的风冷电主轴，最高转速可覆盖常规铣削、钻孔、铰孔的工艺需求，主轴安装座采用一体式结构设计，直接固定在Z轴滑台上，减少了装配环节的累积误差，可保证主轴与工作台面的垂直度要求。设备的整体床身采用方管焊接框架结构，焊接后经过时效处理消除内应力，避免长期使用后出现结构变形，框架内部预留了电气元件安装空间，可将驱动器、开关电源、控制板等部件集成在床身内部，既减少了外部走线的杂乱问题，也能对电气元件起到防护作用，避免切削液、切屑进入电气仓造成元件损坏。工作台面采用平整的钢板加工而成，预留了标准T型槽安装位，可搭配通用夹具、平口钳、简易分度头等工装使用，装夹不同尺寸的工件时无需额外改造工作台结构。

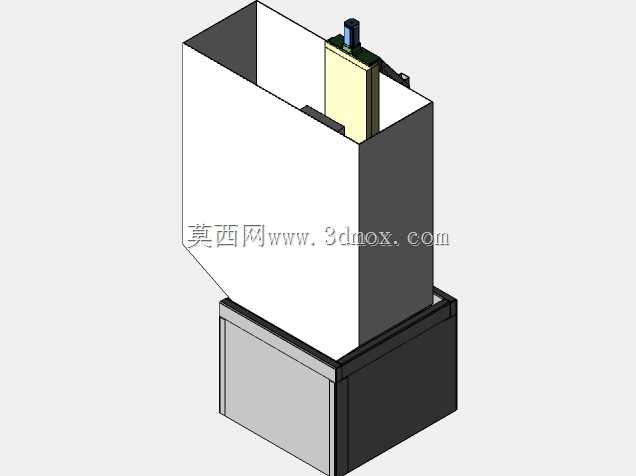

　　设计过程中充分考虑了个人制作的工艺可行性，绝大多数结构件都可通过常规的切割、钻孔、攻丝工艺完成加工，无需依赖大型龙门铣、坐标镗等高端加工设备，装配环节的调试步骤也做了简化，导轨安装面预留了调整垫片位置，即使加工存在少量误差，也可通过垫片调整保证导轨的平行度与直线度，降低了个人组装的技术门槛。设备的防护结构采用半开放设计，操作区域无多余遮挡，方便操作人员观察切削状态、更换刀具与工件，床身底部预留了切削液回流槽位置，后期可根据使用需求加装简易的切削液循环系统，满足湿式加工的需求。Z轴方向的行程设计做了加高处理，不仅可以加工常规高度的零件，也可搭配加高夹具完成特殊形态工件的加工，拓展了设备的加工适用范围。

　　从结构刚性角度来看，各个滑台的连接板都做了加强筋设计，避免进给过程中出现滑台颤动影响加工表面质量，导轨滑块的安装位置经过受力校核，保证切削力作用点始终在滑块的支撑范围内，减少悬臂受力带来的精度损失。丝杠两端均采用固定支撑的安装方式，可提高丝杠的临界转速，避免高速进给时出现丝杠共振问题，同时也能抵消部分切削过程中的轴向力，延长丝杠的使用寿命。电气走线采用拖链防护，所有运动部件的线缆都收纳在拖链内部，往复运动时不会出现线缆拉扯、磨损的问题，提高设备运行的可靠性。
