迷你台式龙门结构数控铣床框架设计

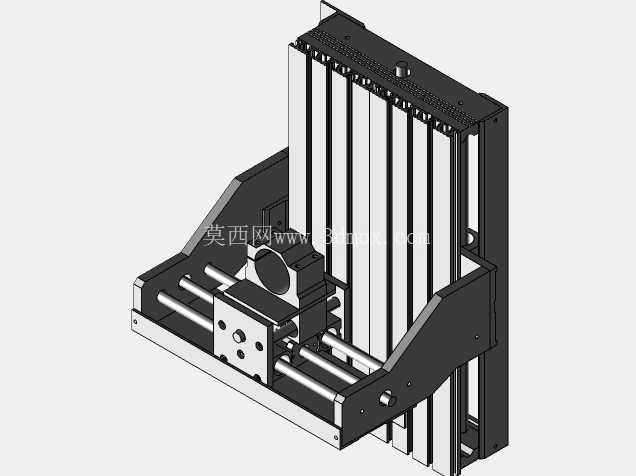

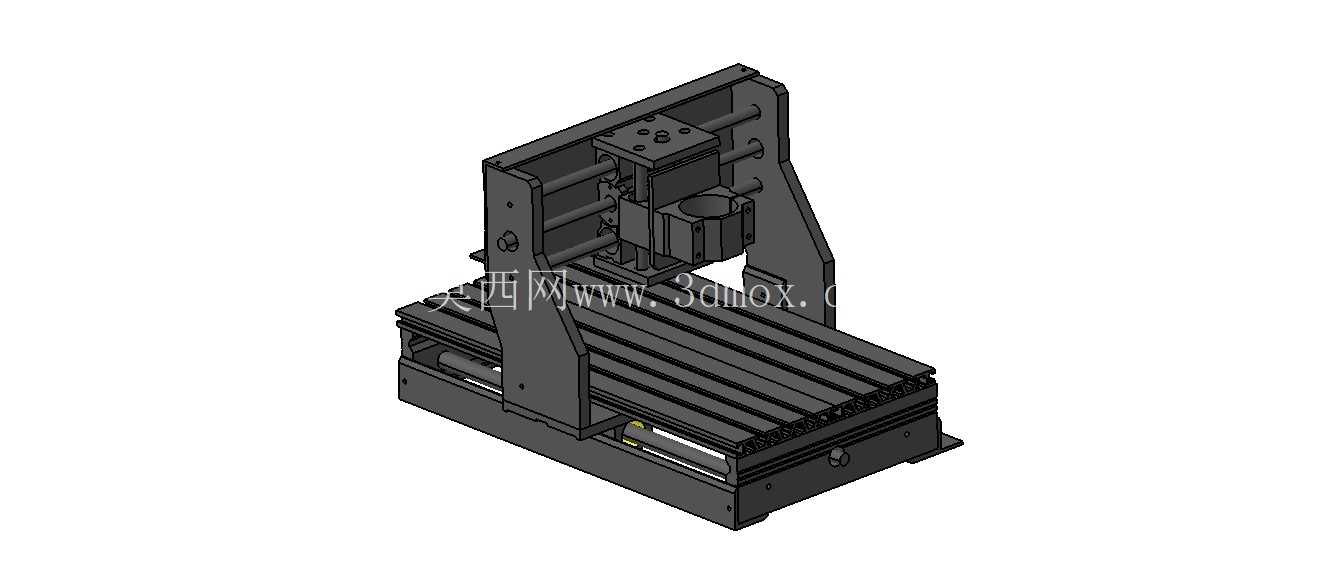

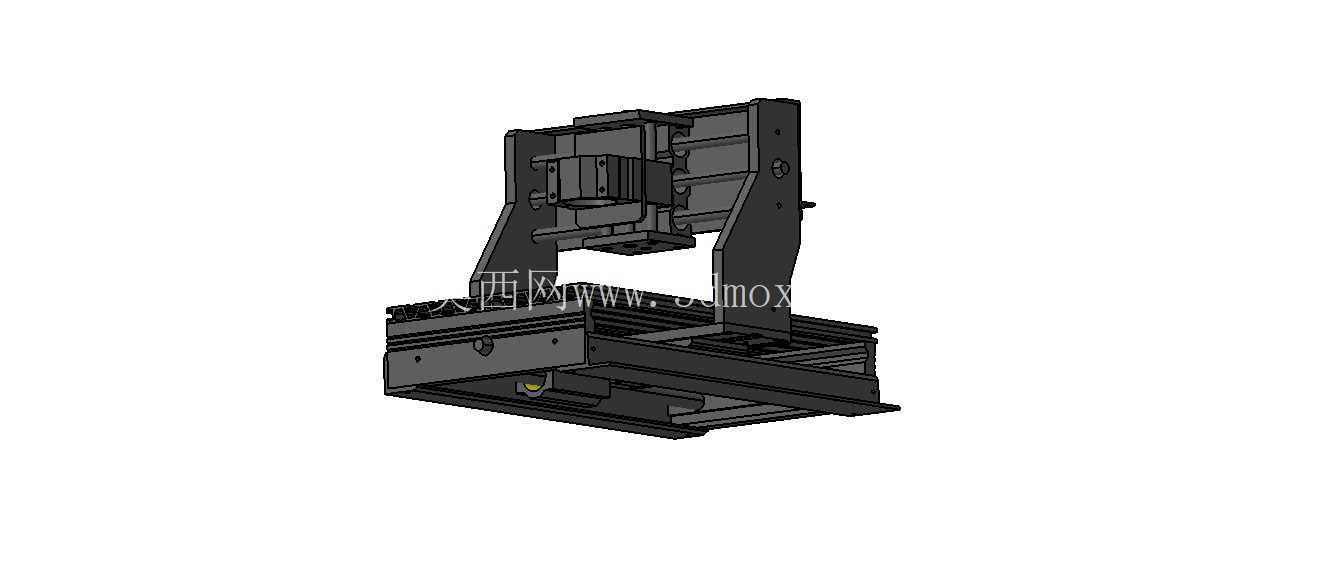

　　这款小型龙门式数控铣床框架，主要面向桌面级精密加工场景设计，适配小尺寸工件的铣削、钻孔、轻量雕刻等加工需求，常见于个人加工工坊、院校机械实训实验室、小型精密零件加工工位，也可作为嵌入式加工单元集成到小型自动化产线的定制工序段中，承担小规格有色金属、工程塑料、软质复合材料的切削加工作业。从结构布局来看，采用固定龙门+移动工作台的经典构型，两侧立式支撑立柱与后部横梁形成刚性闭环框架，Z轴滑枕挂载在横梁的横向导轨上，可实现X轴方向的横向进给，工作台搭载在底座的纵向导轨上完成Y轴方向的纵向进给，Z轴方向由滑枕自身的导轨副完成垂直进给，三轴运动边界清晰，各轴的运动行程适配桌面级加工的常规工件尺寸范围，安装时仅需预留底座四角的固定孔位即可完成设备就位，整体占地尺寸适配常规工业工作台的台面规格，无需额外做大型设备的地基浇筑处理。

　　设计过程中优先考虑框架的静态刚性与动态抗振性，立柱与横梁的截面采用带加强筋的箱型结构，在控制整体重量的前提下，尽可能提升结构的抗弯扭能力，避免切削过程中因切削力波动导致的结构形变，影响最终加工精度。导轨安装面均预留了刮研余量的设计基准，实际生产装配时可通过配刮来保证导轨的平行度、直线度公差，确保各轴运动的平顺性，降低运动过程中的爬行风险。底座部分采用整体式铸件结构的设计思路，内部布置交错的加强筋格，既可以承载工作台与工件的总重量，也能吸收主轴运转、切削作业产生的振动，避免振动传导到安装台面影响周边设备。

　　从功能适配性来看，该框架预留了主轴安装的标准接口位，可根据加工需求适配不同功率的高速电主轴，对应不同的切削参数区间；各轴的丝杠安装座、电机安装位均做了标准化设计，可适配不同规格的滚珠丝杠与伺服/步进电机，方便使用者根据自身的预算、加工精度要求做选型搭配；两侧立柱的内侧预留了拖链安装空间，可规整收纳各轴的动力线、信号线，避免运动过程中线缆剐蹭影响设备运行。在安装边界上，框架的底座底部设置了可调支撑脚的安装位，可在不平整的安装台面上调整设备水平度，无需额外制作专用安装垫板；框架后部预留了电气柜的安装挂点，可将驱动系统、控制系统集成在设备后侧，进一步压缩整体占地空间，适合空间有限的加工场景使用。

　　不同于大型工业数控铣床的厚重结构，这款迷你框架在结构设计时做了针对性的轻量化优化，在保证常规轻切削所需刚性的前提下，整体重量控制在单人可借助简易工具完成移位的范围内，方便使用者根据车间布局调整设备位置。同时框架的各运动轴均设置了硬限位安装位，可搭配行程开关做运动边界保护，避免操作失误导致的导轨超程碰撞，损坏机械结构。在实际使用场景中，这类小型铣床框架可完成小型五金零件的平面铣削、孔系加工、异形轮廓铣削，也可用于小型模具的粗精加工、文创产品的雕刻作业，相比大型加工设备，其启动速度快、能耗更低、占用空间小，对于小批量多品种的柔性加工场景适配性更强。设计时也考虑了日常维护的便利性，各导轨的润滑注油点均设置在易操作的位置，无需拆解外罩即可完成定期润滑保养；导轨副均预留了防护罩的安装槽位，可加装伸缩式钢板护罩或者风琴护罩，阻挡切削碎屑、切削液进入导轨接触面，延长导轨与丝杠的使用寿命。
