厚塑料加工双轴破碎设备结构设计

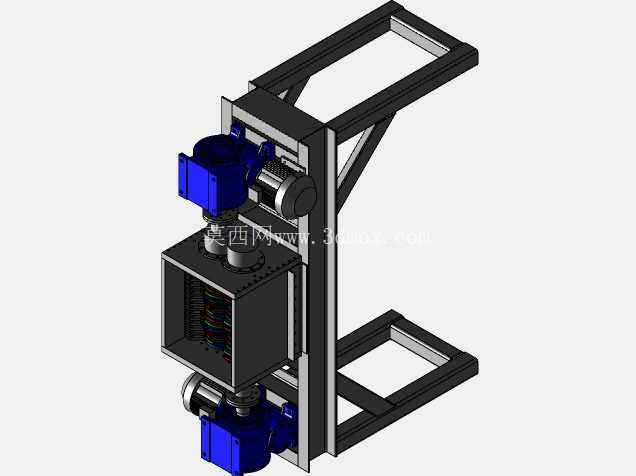

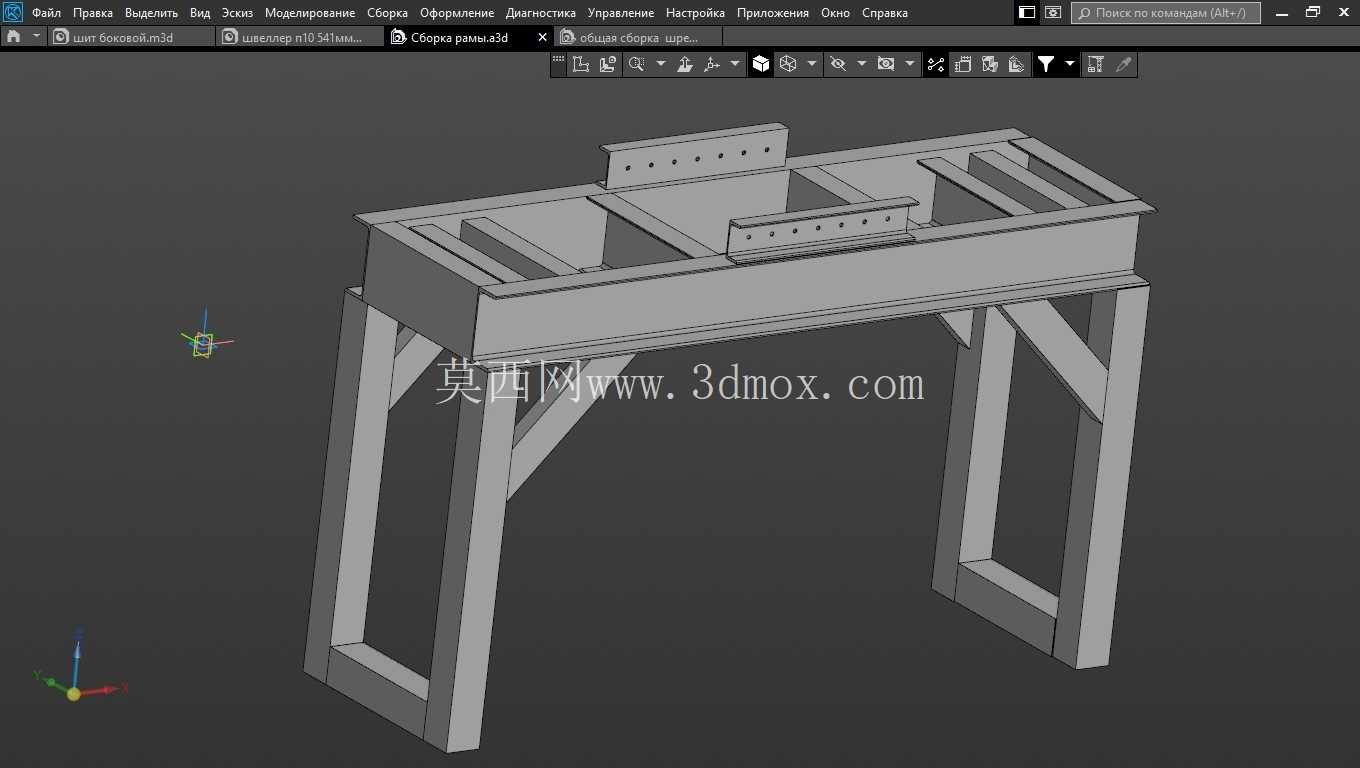

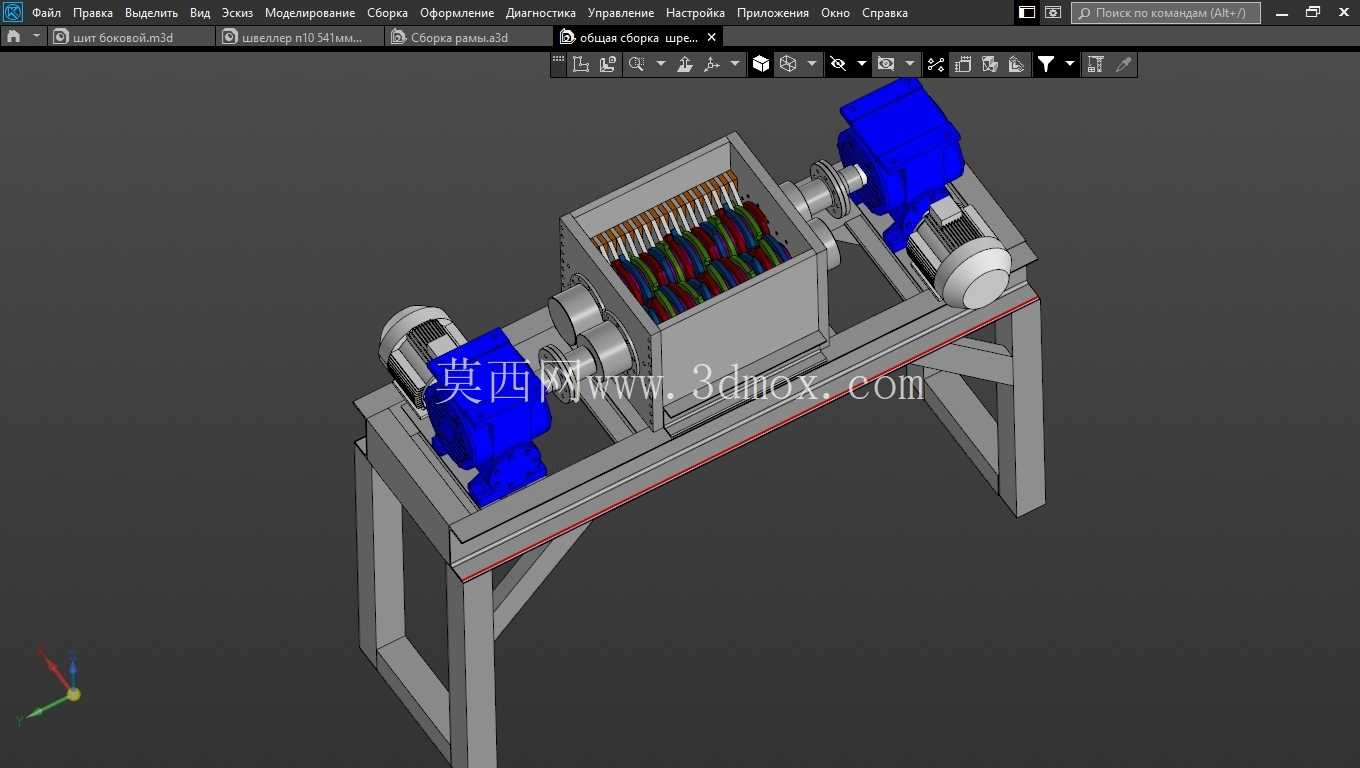

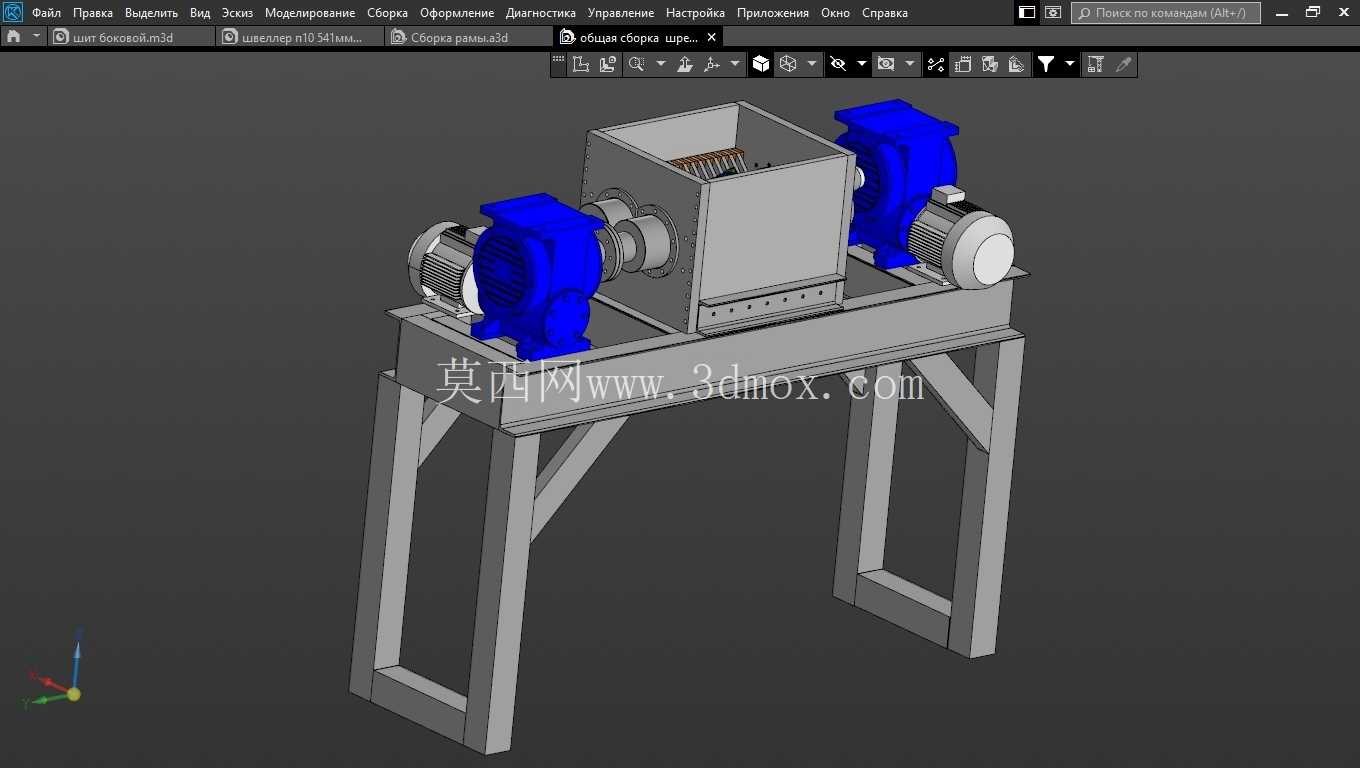

　　在废塑料回收加工的产线环节中，针对厚度较大的硬质塑料块料破碎需求，常规单轴破碎机往往存在咬入困难、卡料频繁、出料粒度不均的问题，这款双轴驱动的塑料破碎设备，正是瞄准40mm厚度硬质塑料破碎工况开发的专用结构。从整机布局来看，设备采用分体式机架承载结构，上方为焊接成型的破碎仓体，两侧对称布置驱动减速单元，下方采用方管焊接的门型支撑框架，框架斜向布置加强筋，抵消破碎作业时双轴反向转动产生的交变扭矩，避免机架长期运行出现焊缝开裂、结构形变的问题。破碎仓的进料口采用敞口扩边设计，方便人工或者输送设备直接投料，仓体内壁布置有耐磨衬板，衬板通过沉头螺栓固定在仓壁上，磨损后可单独拆卸更换，无需整体更换仓体，降低后期维护成本。

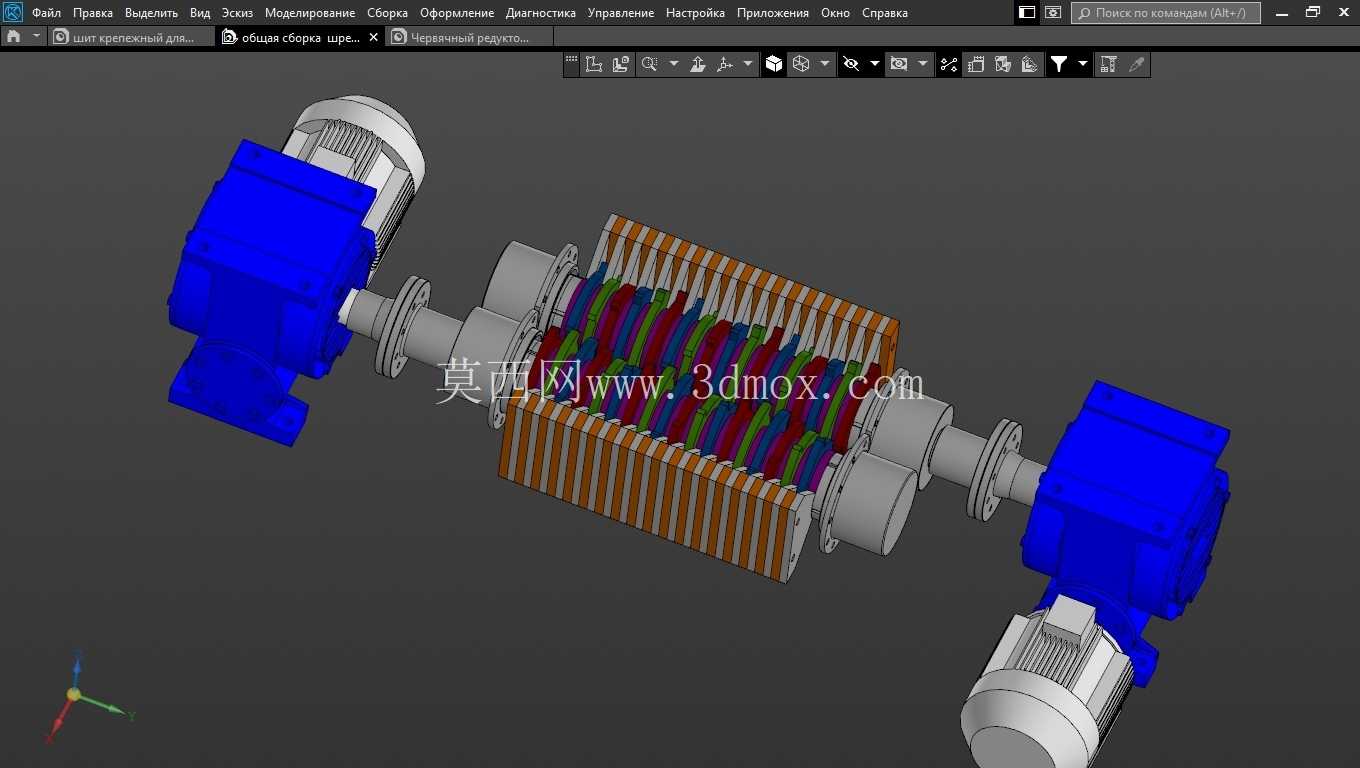

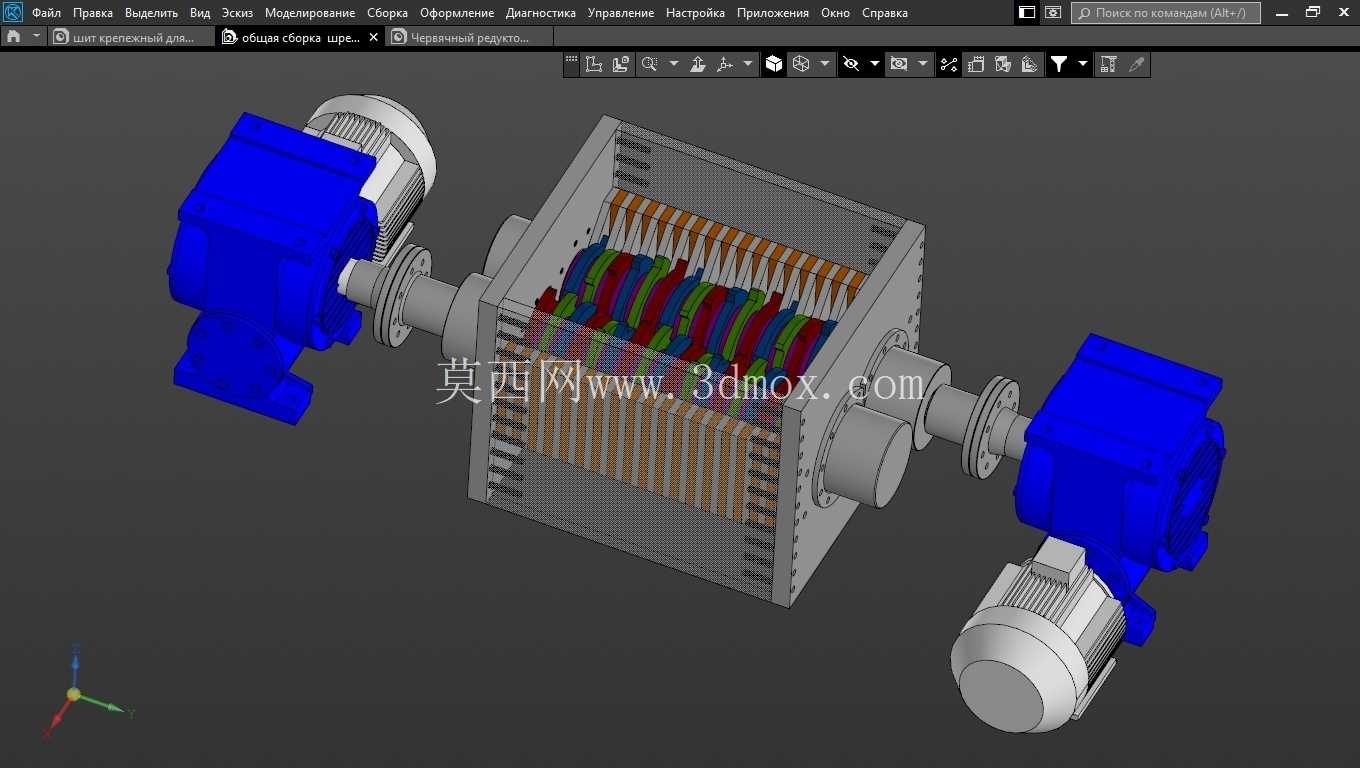

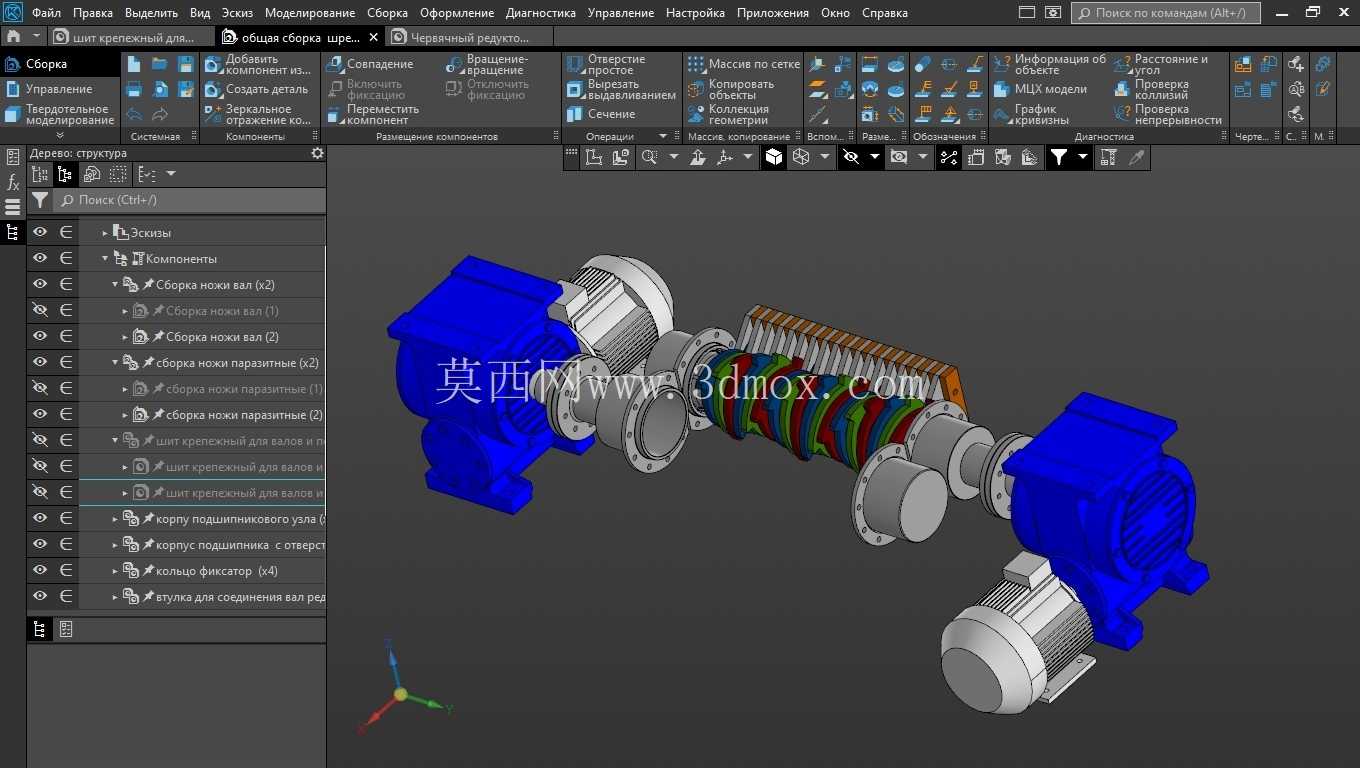

　　两根平行布置的破碎轴上交错安装有破碎刀盘，刀盘采用错齿排布，转动时相邻轴上的刀盘形成剪切咬合间隙，针对40mm厚度的硬质塑料板材、块料，能够通过低速大扭矩的剪切、撕扯作用将物料破碎，不需要过高的转速就能完成破碎作业，同时减少破碎过程中塑料粉尘的产生。两侧的驱动单元采用减速电机直连破碎轴的结构，省去了中间链传动、带传动的传动损耗，也避免了传动部件过载打滑的问题，两个驱动单元转向相反，能够将进料口投入的物料持续向两轴中间的剪切区域拉扯，避免厚料在进料口搭桥卡滞。

　　从安装边界来看，整机支撑框架的底部为水平安装面，安装时需要通过膨胀螺栓将框架底部固定在硬化的混凝土地面上，安装面的平面度误差需要控制在2mm以内，避免机架安装后出现应力扭曲，导致两轴平行度超差，加剧刀盘和轴承的磨损。设备的出料区域位于破碎仓正下方，破碎后的物料直接从仓底的栅格间隙落下，栅格的间隙尺寸对应1到4厘米的出料粒度，没有设置筛网结构，避免了软质塑料缠绕筛网导致的堵料问题，破碎后的颗粒可以直接落入下方的输送设备或者集料箱，进入后续的清洗、造粒工序。在结构设计过程中，破碎轴的轴承座采用外置式安装结构，固定在破碎仓两侧的安装法兰上，轴承座和仓壁之间设置有密封挡圈，防止破碎过程中产生的塑料碎屑进入轴承内部，延长轴承的使用寿命。

　　两侧的减速电机安装位置预留了足够的检修空间，日常维护时可以单独拆卸一侧的驱动单元，不需要整体拆解破碎仓，降低检修的工作量。机架的支撑腿高度经过匹配设计，使得破碎仓底部的出料空间足够容纳常规的集料容器或者皮带输送机的接料段，不需要额外垫高设备或者改造出料衔接结构。针对厚塑料破碎时的冲击载荷，机架的方管选型壁厚比常规轻型破碎机提升一个规格，斜撑的布置位置刚好对应破碎轴轴承座的受力传递路径，将破碎作业产生的冲击力直接传导到地面安装基础，减少设备运行时的振动幅度。这款设备的结构设计没有采用复杂的辅助进料机构，依靠双轴的反向扭矩就能完成厚料的咬入，整体结构简洁，故障点少，适合中小型废塑料回收站点、塑料加工厂的边角料回收破碎工序使用，针对厚度不超过40mm的PP、PE、ABS等硬质塑料块料、板材、注塑浇口料都能稳定处理，出料粒度均匀，不会出现过大的长条状未破碎料，能够满足后续塑料再生造粒的进料粒度要求。
