工业用塑料破碎处理设备结构设计

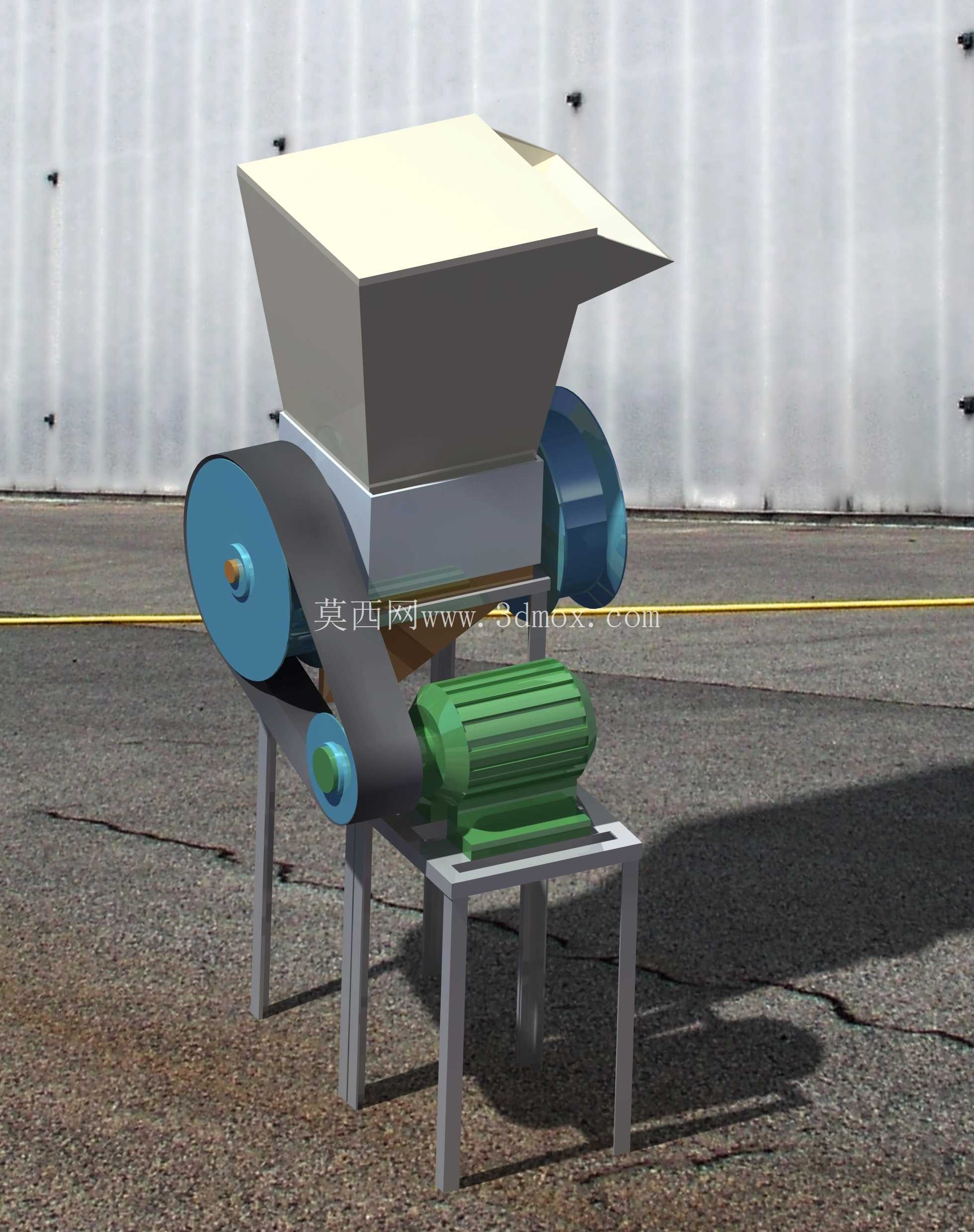

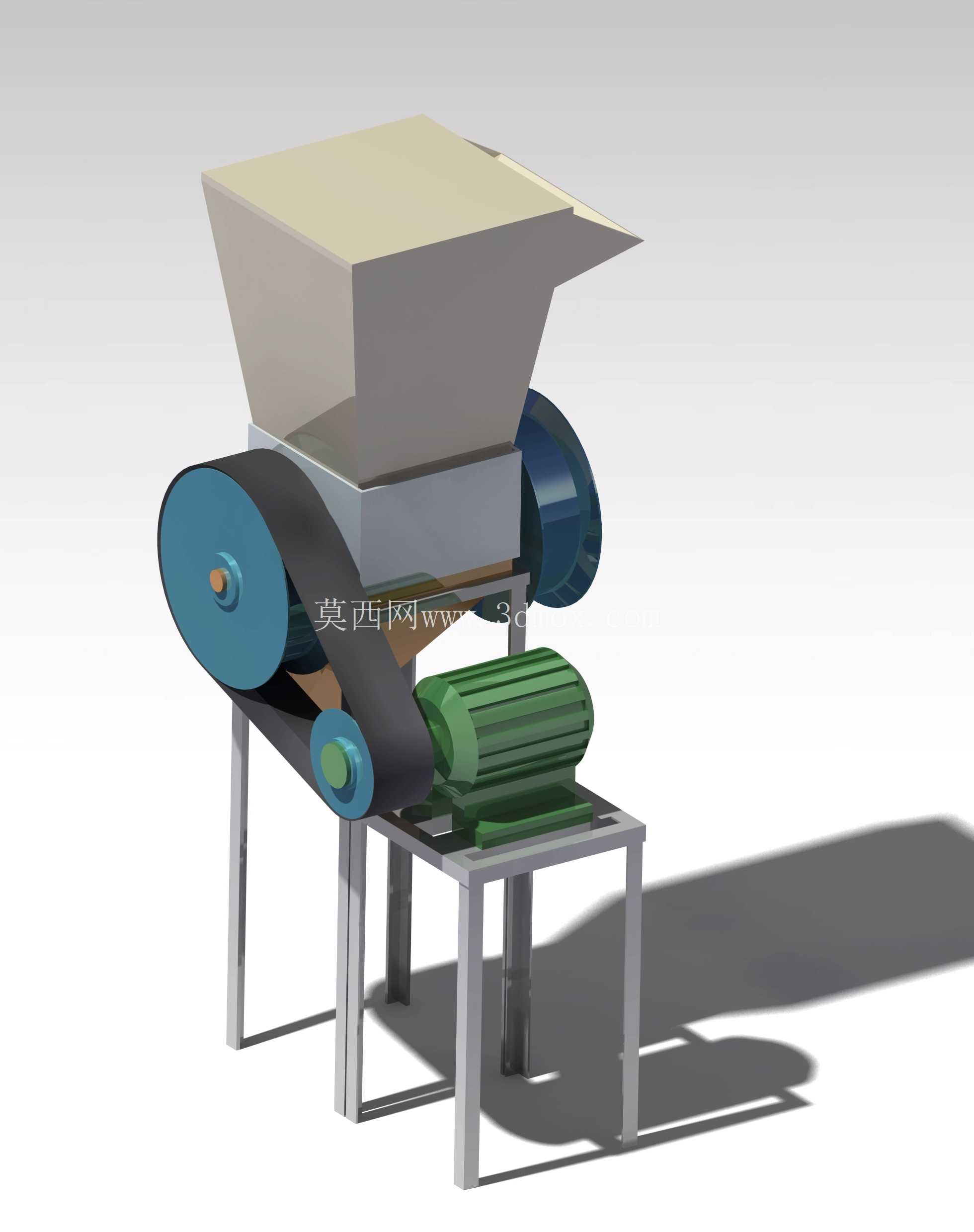

　　在塑料回收加工、注塑边角料处理的生产场景中，这类破碎设备是固废减容、原料再生环节的核心处理单元，日常可处理注塑生产产生的浇口料、不良品件，以及回收环节的废弃塑料壳体、管材等硬质塑料物料，通过剪切挤压作用将大块塑料破碎为粒径均匀的碎料，方便后续的挤出造粒或重新熔融加工。从结构设计逻辑来看，整套设备采用分体式排布，上部为扩口式进料斗，斗体采用上宽下窄的斜壁设计，进料口向外延伸出导料边，既能够避免投料时物料洒落，也能依靠斜壁的导向作用让物料自然滑入破碎腔，无需额外设置推料机构，减少了易损件数量。

　　破碎腔两侧布置带轮传动组，电机卧式安装在机架下部平台，通过V带将动力传递至破碎辊轴，带传动的设计一方面可以缓冲破碎作业时的冲击载荷，避免电机过载堵转，另一方面也能通过带轮直径匹配调整破碎辊的工作转速，适配不同硬度塑料的破碎需求。机架采用方管焊接框架结构，四条支腿做了等高找平设计，支腿底部预留安装孔位，可通过膨胀螺栓固定在混凝土地面，抵消设备运行时的振动偏移，机架中部设置电机安装托板，托板上开有长条形调节孔，方便调整电机位置来张紧传动带，无需拆解其他结构即可完成日常维护。破碎腔的动刀与定刀采用交错排布方式，动刀随辊轴旋转时与定刀形成剪切夹角，相比单纯的击打式破碎，剪切结构处理硬质塑料时噪音更低，碎料粒径更均匀，也能减少刀具的异常磨损。

　　设备的整体安装边界需考虑周边操作空间，进料侧预留不小于一米的投料操作空间，出料侧需匹配接料容器或输送设备的安装高度，设备总高度适配常规车间的层高要求，无需额外做地基深挖处理，普通硬化地面即可满足安装条件。设计过程中对传动部位做了安全防护考量，带轮外侧加装弧形防护罩，避免作业过程中异物卷入传动组，进料斗的深度设计也能防止破碎过程中碎料飞溅伤人，符合车间设备的安全防护要求。从实际使用的角度出发，这套结构的易损件仅为破碎刀具与传动V带，日常维护时打开破碎腔侧盖即可更换刀具，电机与带轮的外露设计也方便日常检查皮带磨损情况，不需要复杂的拆解流程。

　　设备的动平衡校准在设计阶段就做了匹配，辊轴组件做了动平衡测试，电机安装位设置了减震垫，减少运行时的共振传递，降低车间作业的噪音影响。针对不同的破碎物料特性，这套结构可通过调整刀具间隙、更换不同槽型的传动带来适配，比如处理脆性塑料时可适当提高辊轴转速，处理韧性塑料时可降低转速增大扭矩，无需改动主体框架即可完成工况适配。机架的焊接结构做了应力释放处理，避免长期受冲击载荷出现焊缝开裂的问题，支腿的横撑布置也做了优化，在减轻整体重量的同时保证框架的结构刚性，不会因为长期重载出现机架变形的情况。进料斗的板材厚度选择兼顾了耐磨性与整体重量，斗体内壁可根据使用需求加装耐磨衬板，处理高磨蚀性塑料时延长斗体的使用寿命，衬板采用螺栓固定，更换时无需整体更换进料斗，降低后期维护成本。
