精密车床配套工具箱基座集成结构

项目分类:机床 发布时间:2024-02-04 ID:736026
  • 精密车床配套工具箱基座集成结构
  • 精密车床配套工具箱基座集成结构
  • 精密车床配套工具箱基座集成结构
  • 精密车床配套工具箱基座集成结构
  • 精密车床配套工具箱基座集成结构

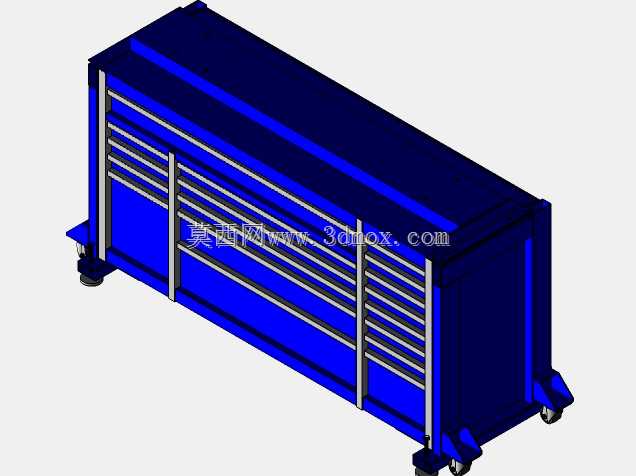

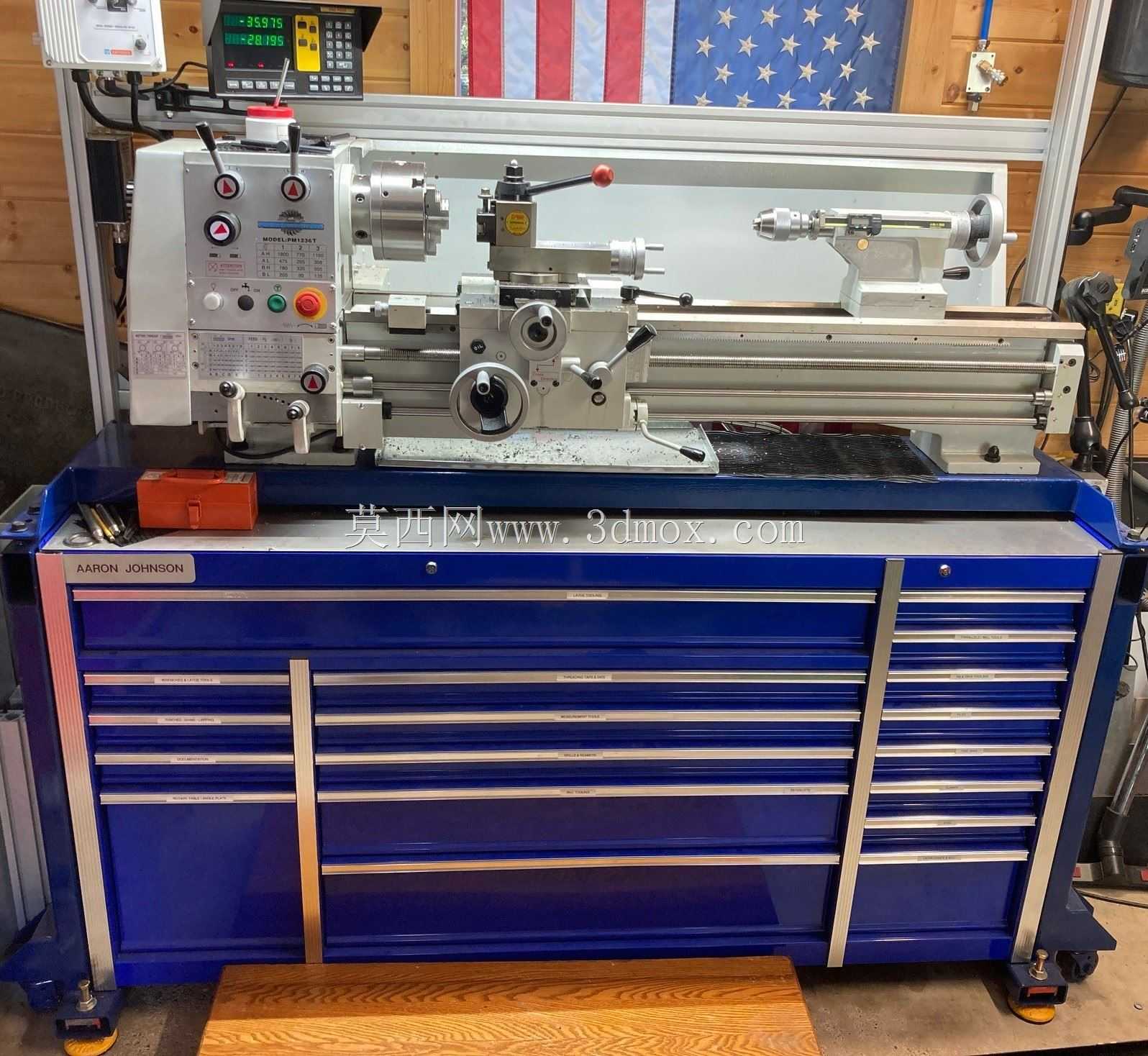

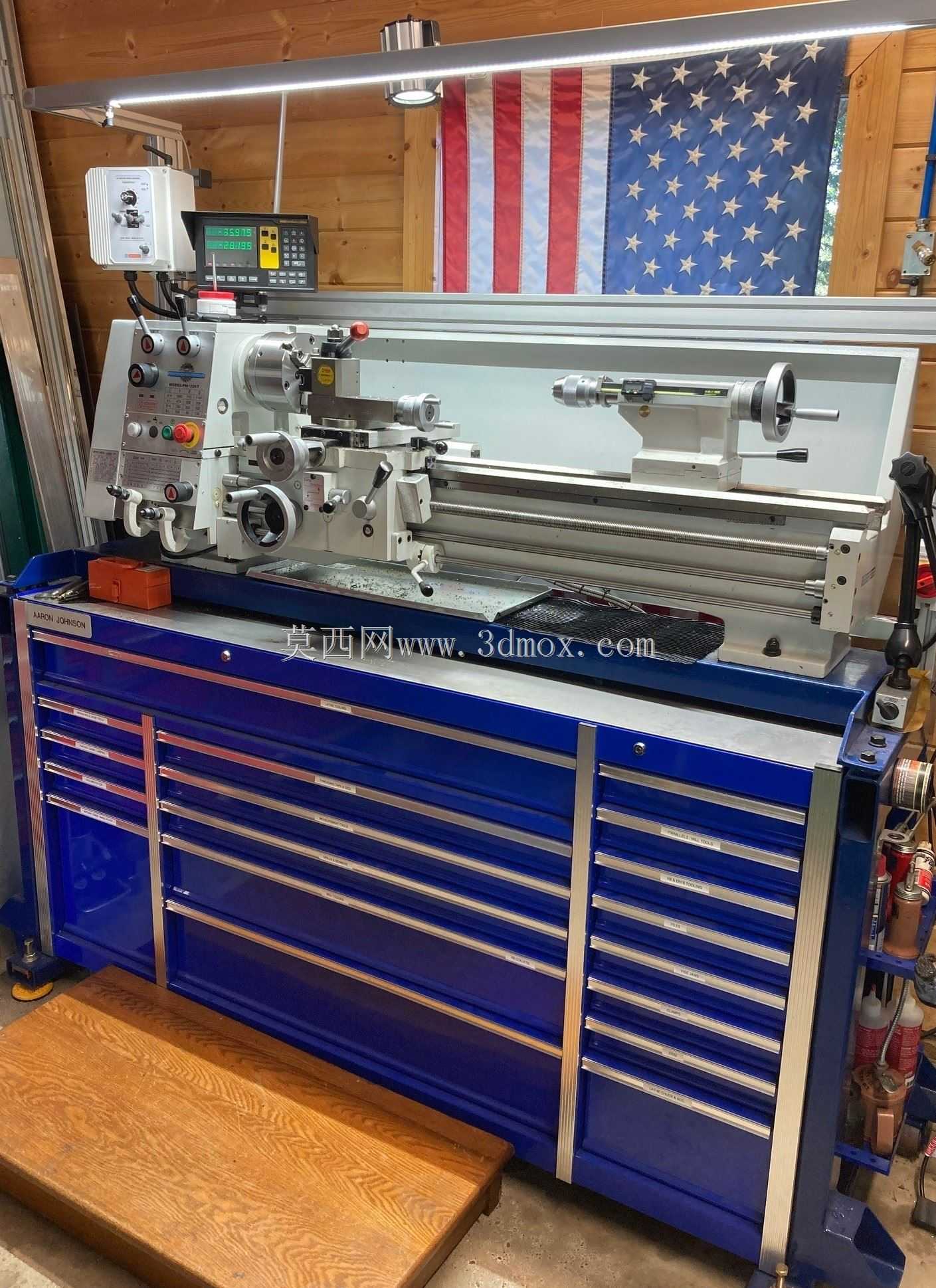

  这套结构面向小型精密车床在独立加工工位中的落地布置需求,核心是把PM-1236T级别的台式车床与72英寸多抽屉工具柜整合为一个可整体移位的作业单元。在常见的家庭工坊、模具维修间、职业院校实训区以及小型精密零件加工点里,车床往往不是长期固定在混凝土地基上,而是需要随车间布局调整、重型工件转运或者季节性产能变化挪动位置;如果直接把车床放置在普通木质工作台或者简易方管架上,既难以承受主轴回转、横向走刀和螺纹切削时产生的交变载荷,也无法就近收纳车刀、钻夹头、顶尖、卡尺、千分尺、备用卡盘爪和切削液辅具,操作者每换一次工序都要往返工具柜取件,辅助时间被大幅拉长。

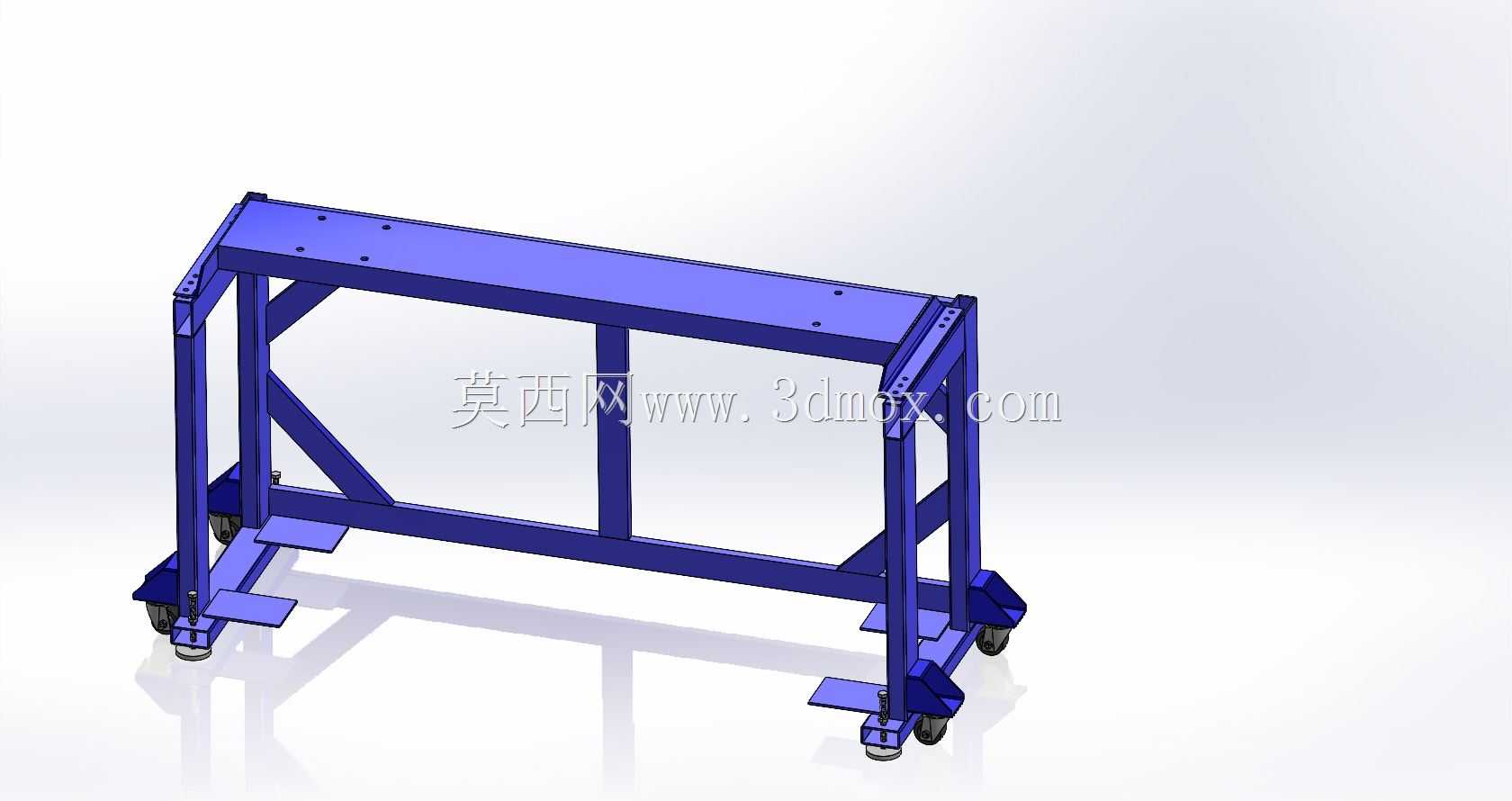

  设计上没有采用传统铸铁床腿加分体工具柜的思路,而是以市售72英寸宽多抽屉工具箱作为下部承载主体,在其顶面与侧围补焊框架。工具箱本身的多抽屉结构提供了非常细密的储物分区:浅抽屉适合放置刀片、垫片、样板和小型量具,深抽屉可以容纳三爪卡盘、中心架、跟刀架以及备用皮带;抽屉锁止机构在整机推移时能避免柜体滑出,保证重心稳定。焊接框架围绕工具箱的顶板边缘和竖向加强筋布置,主梁选用矩形钢管,在车床床脚对应的四个安装点位局部增厚垫板,垫板上预先加工螺栓过孔与定位销孔,让车床床身底面与框架之间形成刚性接触,避免仅靠薄板顶面承重导致的局部凹陷。

  扭杆安装结构被布置在框架下部前后端,配合脚轮实现可移动与就位锁固两种状态切换。整机需要推移时,通过脚踏或者扳动机构让扭杆带动脚轮向下伸出,把工具箱连同车床整体抬离地面数毫米,依靠扭杆的弹性储能保持抬起状态,单人即可沿车间地坪推行;到达指定工位后释放机构,脚轮回缩,工具箱底框或者可调支脚直接落地,整机重量由大面积底框承担,切削过程中不会出现脚轮受压蠕变带来的晃动。这种思路相比在柜体底部直接固定四个脚轮更合理,因为普通脚轮长期承受车床满负荷切削的振动会迅速磨损,且橡胶轮的弹性会让床身水平度难以保持。

  安装边界方面,整体宽度沿用72英寸工具箱的外形尺寸,约1830毫米,深度方向在工具箱原有深度基础上,后部为车床主轴箱、电机和挂轮罩留出突出空间,前部为操作者站位预留抽拉抽屉所需的退让距离,因此整机就位时需要在柜体前方留出不小于抽屉全开长度的操作区。车床床身长度方向横跨工具箱顶面,主轴箱端略向后悬伸以平衡尾座端重量,重心被控制在工具箱顶面轮廓以内,避免满抽屉状态下出现倾覆趋势。框架顶面在车床安装位加工有水平调节螺纹副,初次就位时通过框式水平仪校验床身导轨在纵向和横向的水平度,再用锁紧螺母并紧,消除焊接框架可能存在的微小焊接变形。

  从实际切削用途看,该基座适配的车床可承担轴类、盘套类零件的外圆、内孔、端面、螺纹和锥面车削,工具箱内部分区按照车削工序流程排布:常用外圆车刀和切断刀集中在靠近操作者右手侧的浅抽屉,量具抽屉靠近主轴箱一端,卡盘和花盘等重型附件放置在最下方深抽屉以降低重心。焊接框架在车床主轴箱下方额外设置斜向加强筋,把主轴启停和正反转切换时的冲击载荷直接传导到柜体底框;尾座区域则在框架下方增加横向连梁,抵抗钻孔和重钻时尾座施加的轴向推力。框架侧面预留有切削液托盘和接屑槽的安装孔位,可在不改动工具箱本体的情况下加装排屑附件,整体结构在保证移动灵活性的同时,让小型车床具备接近固定式安装的刚性表现。
