军用卡车双回路制动主缸安装支架

　　该支架面向中型军用越野卡车双回路制动系统的主缸安装需求，属于底盘制动管路与真空助力、液压主缸之间的承力连接件，主要用于2.5吨级Deuce半空车军用平台。支架在整车中的位置靠近驾驶室前围与车架内侧，既要固定制动主缸及相关气液执行元件，又要把踏板输入、助力器反力和缸体工作载荷传递到车身刚性区域，因此结构不能按普通薄板托架处理。

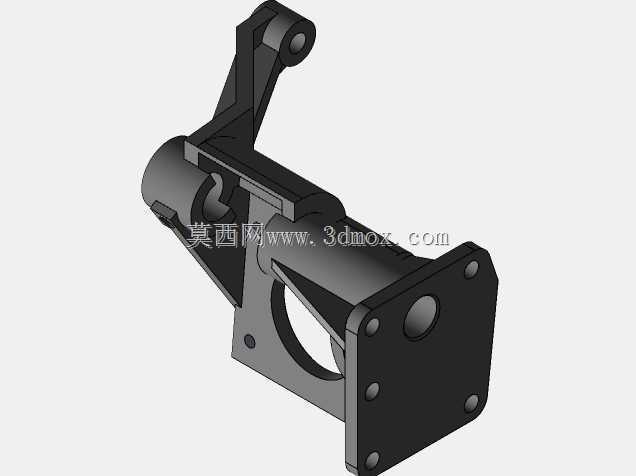

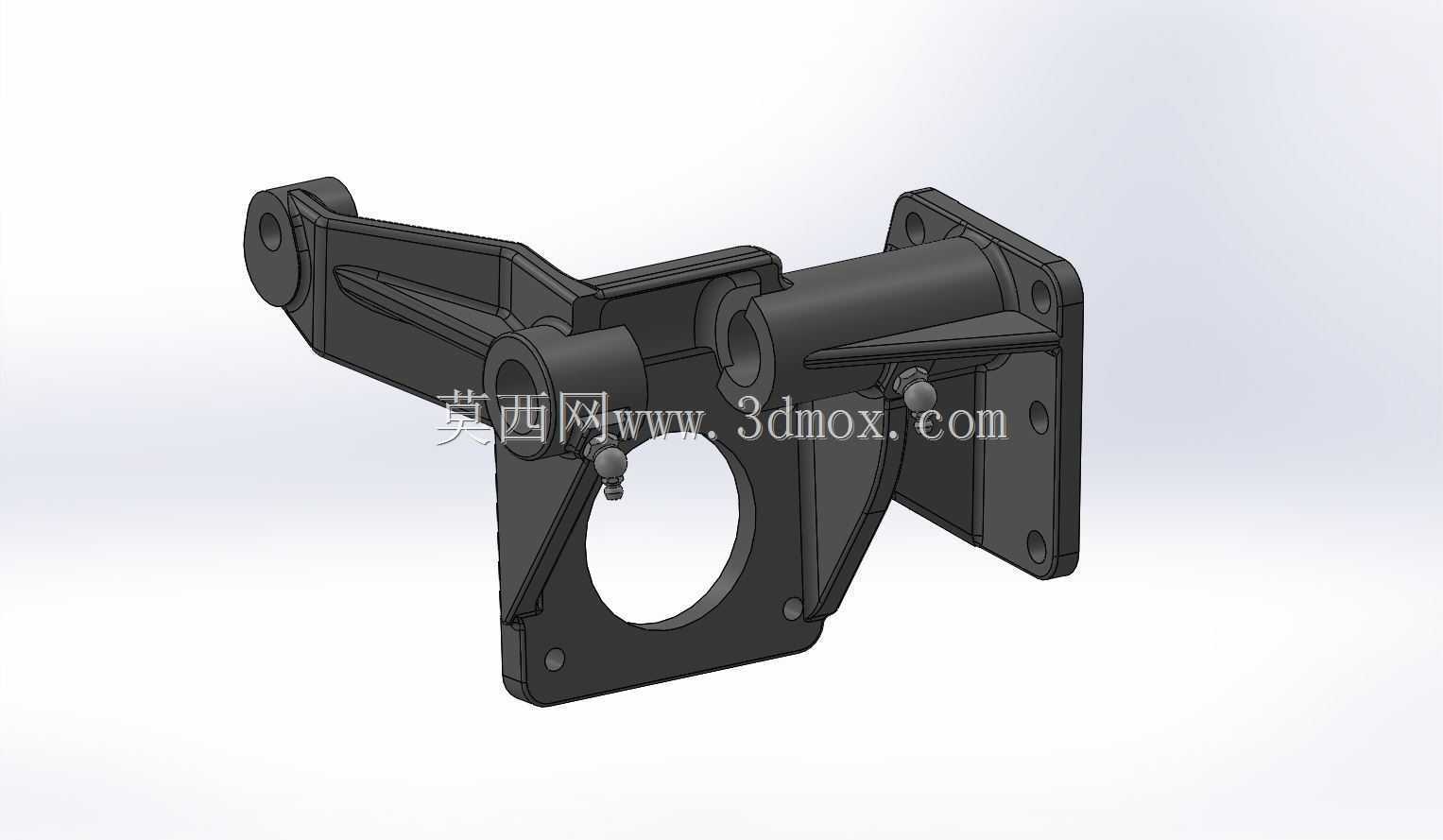

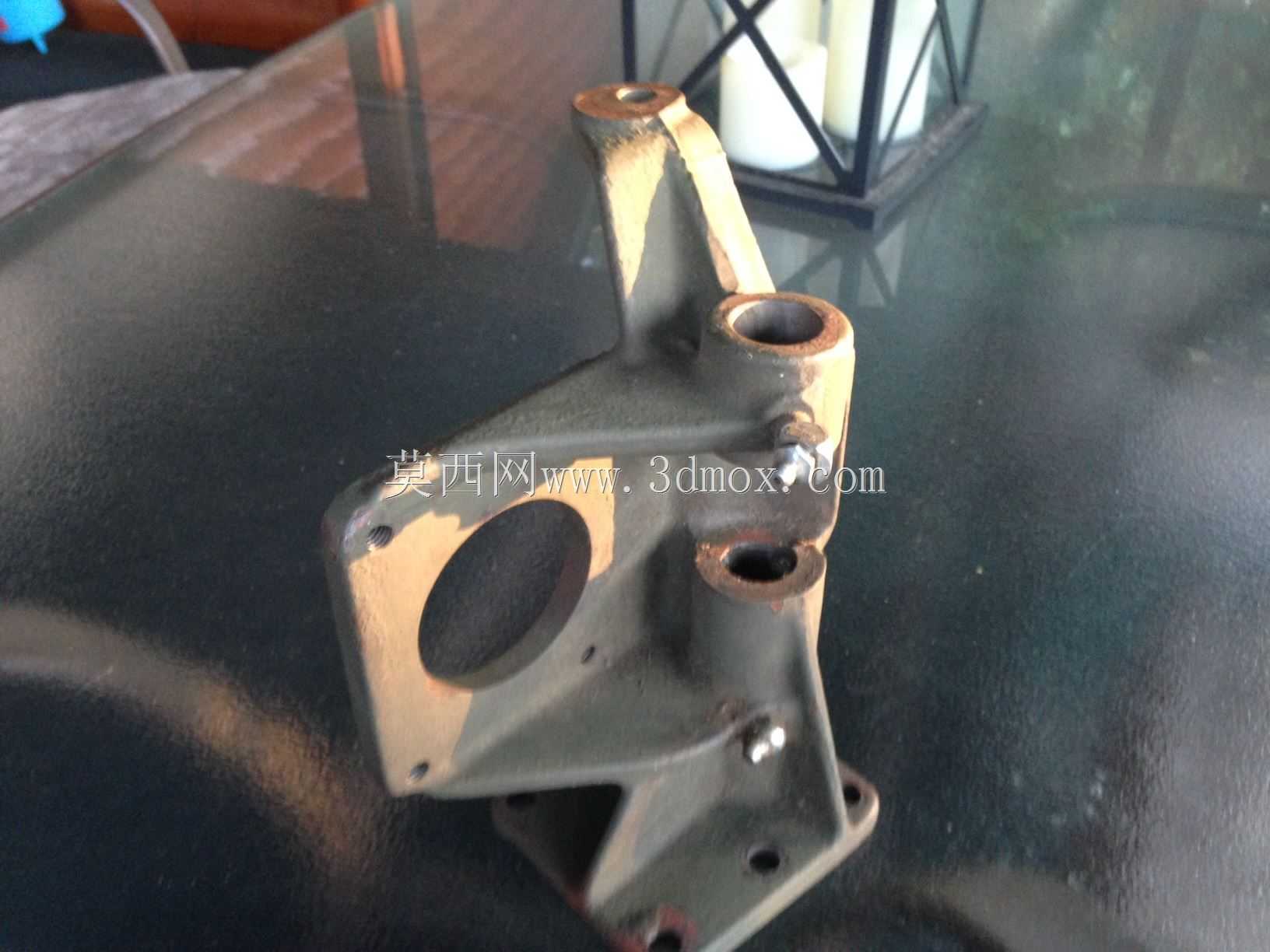

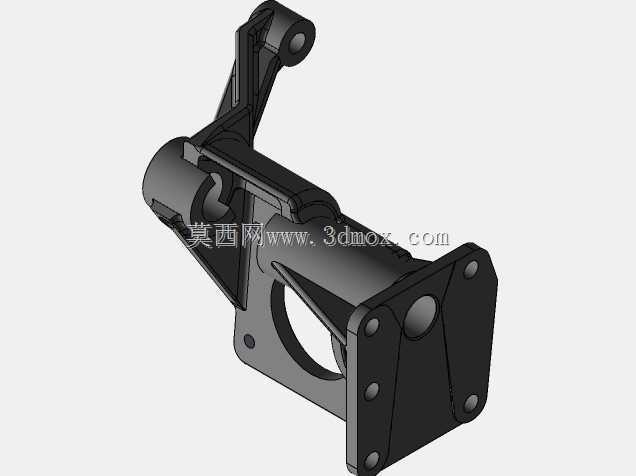

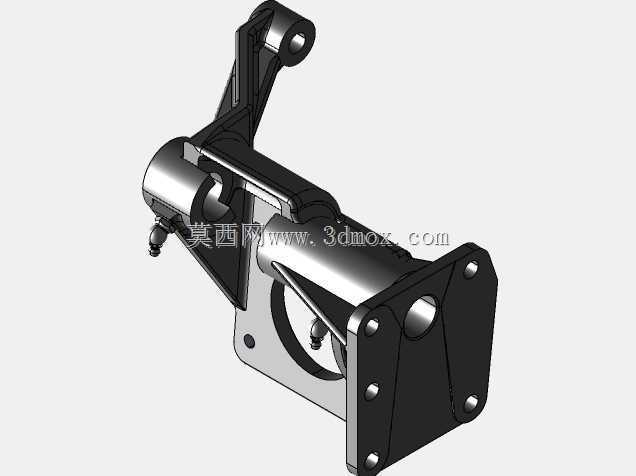

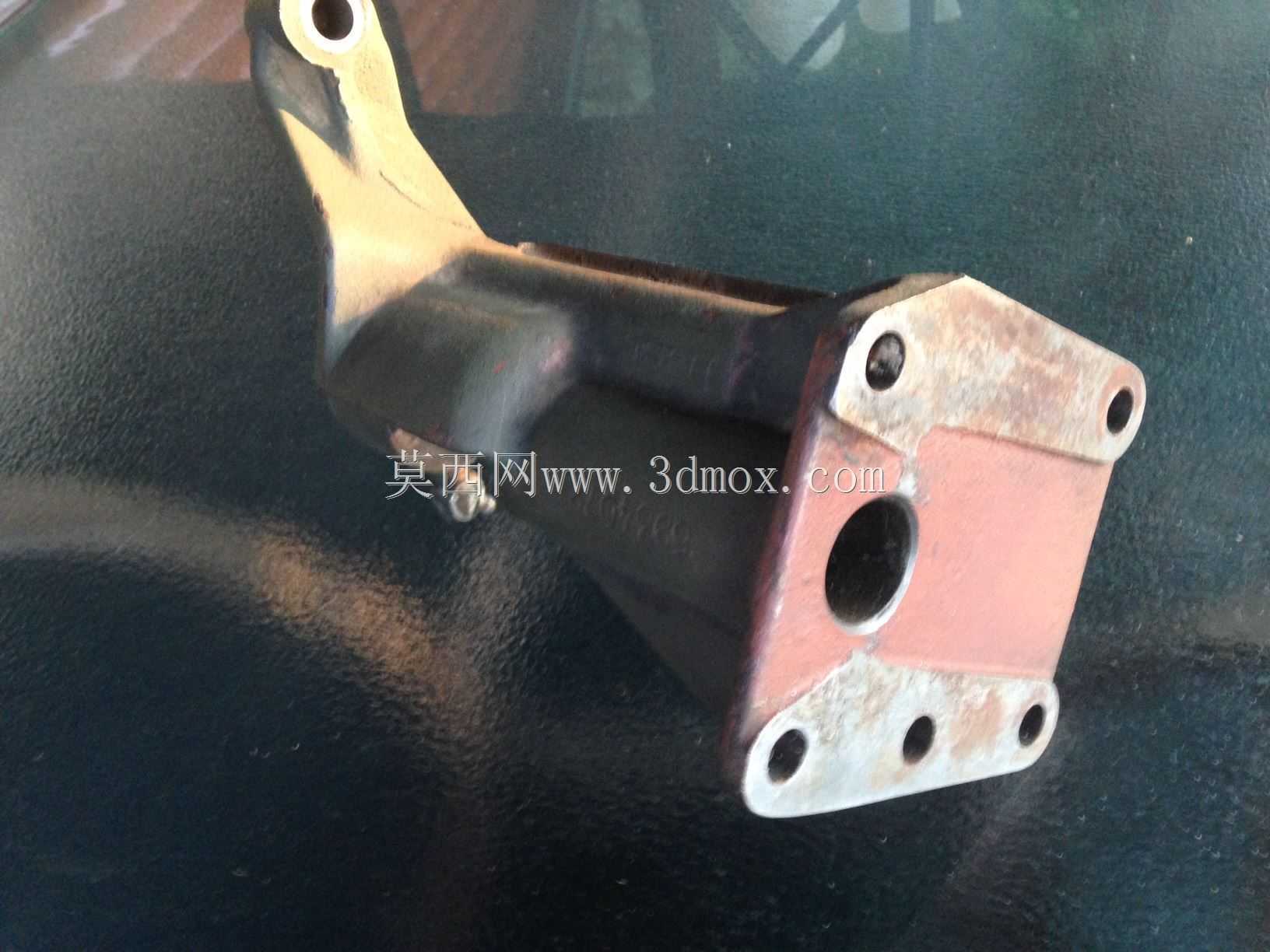

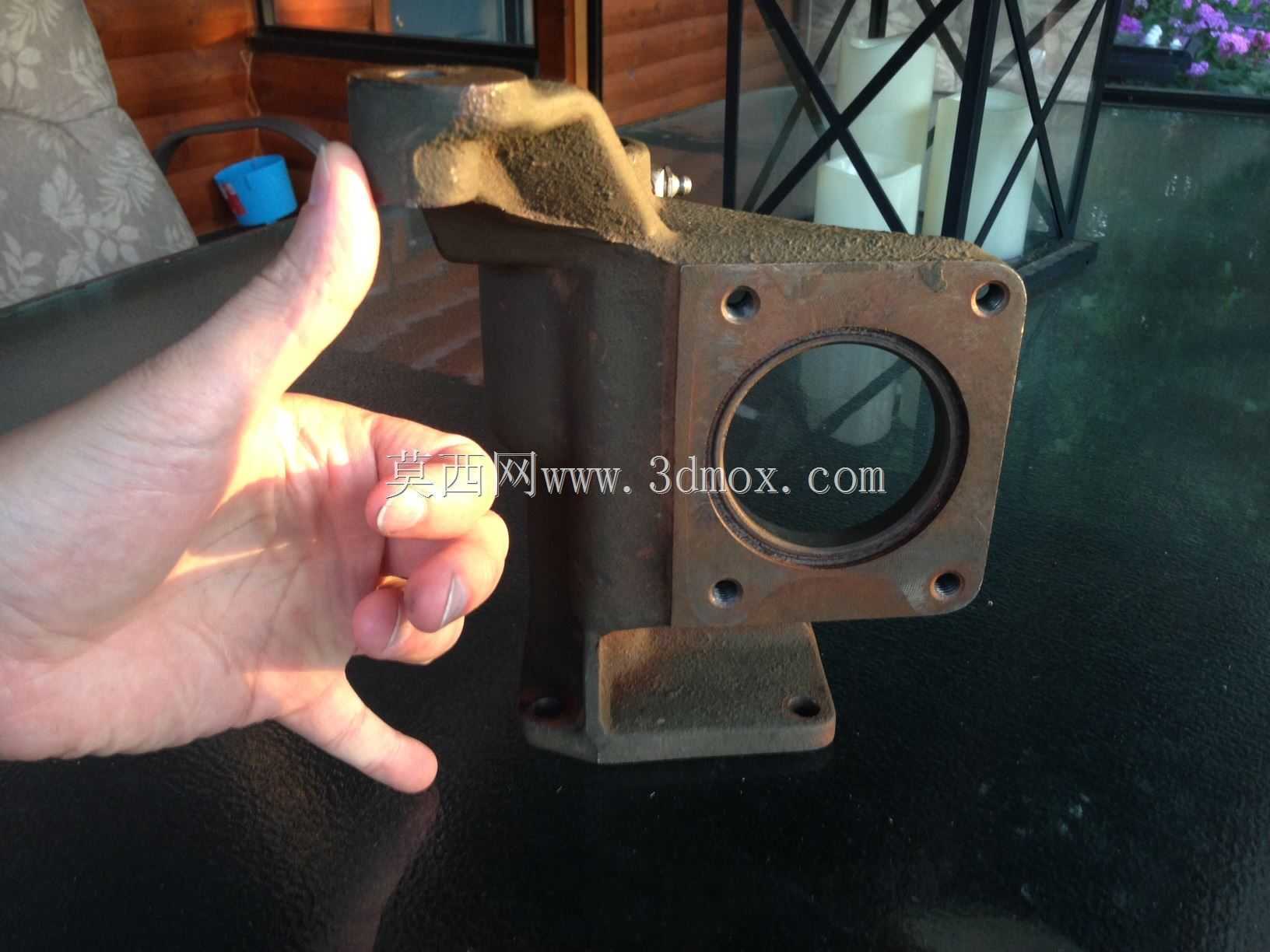

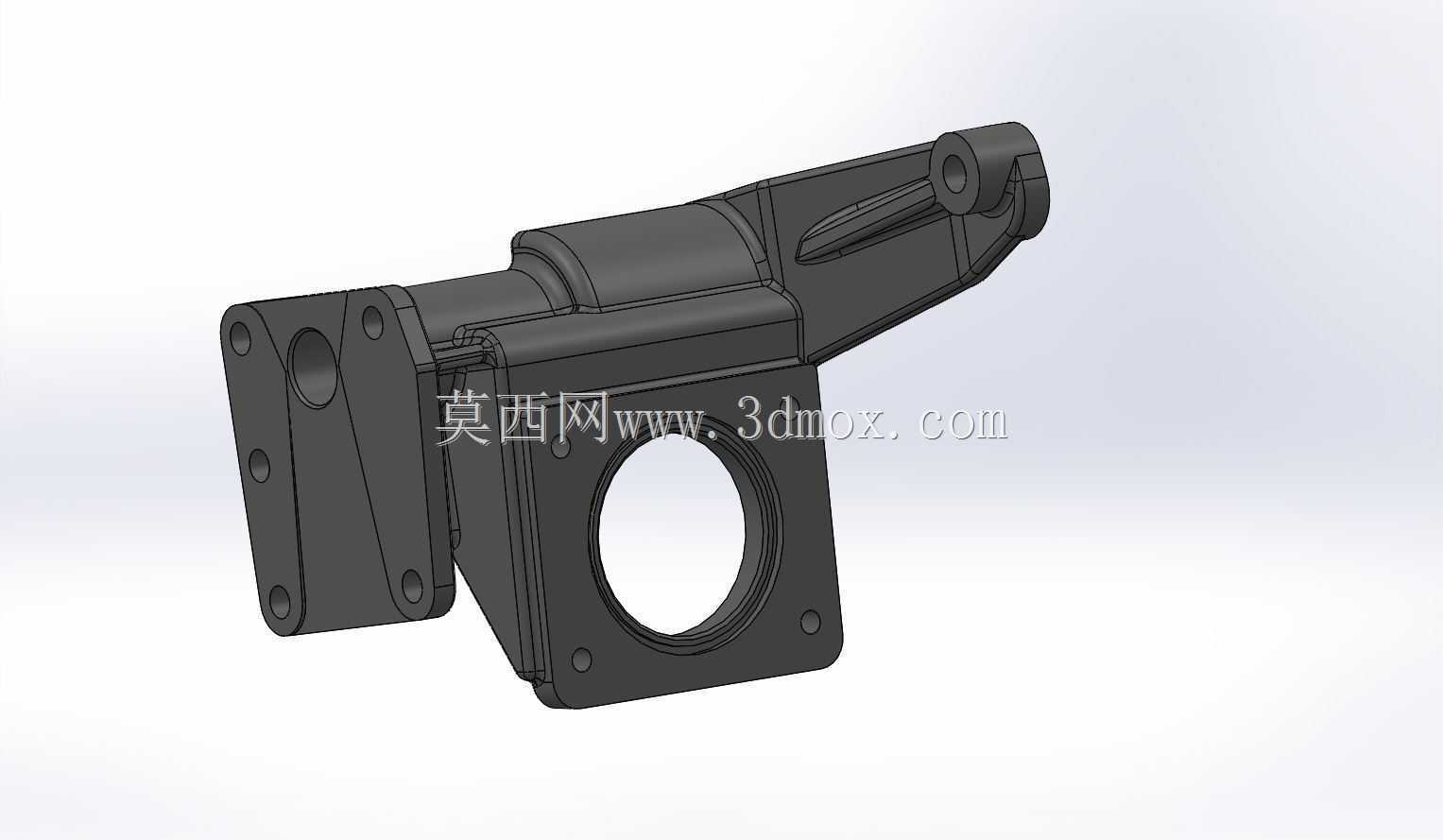

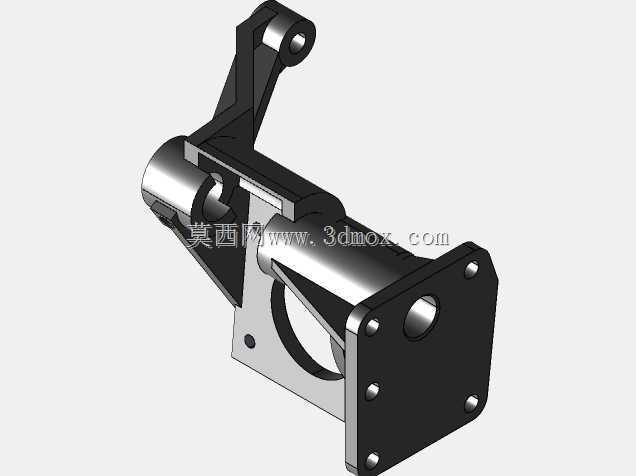

　　从实际装车边界看，支架一侧采用近似竖向法兰面，通过多组螺栓孔与车身或加强板连接；另一侧布置主缸安装孔、销轴铰接位和管路避让空间。中部大圆孔用于容纳主缸、助力器或相邻杆件的运动范围，避免在制动踏板动作时发生干涉。悬臂端的铰接孔连接杠杆或传动部件，孔位周围保留凸台厚度，以承受反复拉压和微动磨损。

　　设计思路上，该件采用球墨铸铁成形，材料在减振、铸造流动性和缺口敏感性方面优于普通灰铁，适合承受制动工况下的脉动载荷。整体轮廓不是等厚板简单折弯，而是通过箱体式肋板、侧向加强筋和局部厚壁凸台形成承力骨架。主受力方向沿主缸轴线与踏板杠杆传递，因此筋条多布置在载荷路径上，把螺栓孔、铰接孔和主缸安装面连成闭环；非受力区域则开设圆孔和减重缺口，降低铸件重量并减少缩松风险。

　　安装面的平面度和孔位同轴度是建模时需要重点控制的内容。主缸贴合面若发生翘曲，会导致密封不良或缸体受附加弯矩；铰接孔与杠杆轴线若偏斜，会引起踏板卡滞、回位不畅。三维结构中各凸台孔位应保留加工余量思路，铸造圆角在肋板交汇处连续过渡，避免应力集中。支架外形紧凑，周边需预留制动管、真空管和紧固件操作空间，尤其在车架、驾驶室和发动机附件之间，拆装工具的可达性直接影响维修效率。

　　在制动系统工作时，双回路主缸需要在一条回路失效时仍保留部分制动能力，支架刚性不足会造成踏板感松软、缸体偏摆或管路疲劳。该结构通过宽法兰固定、三角肋支撑和双侧铰接座提高固有频率，减少踏板冲击带来的共振。模型适合用于底盘制动布置校核、铸件结构设计参考、军车维修件逆向以及制动主缸安装工装开发，工程人员可在此基础上核对孔距、干涉范围、载荷传递路径和铸造工艺性。
