Ripcap级进冲压工艺用渐进模具结构

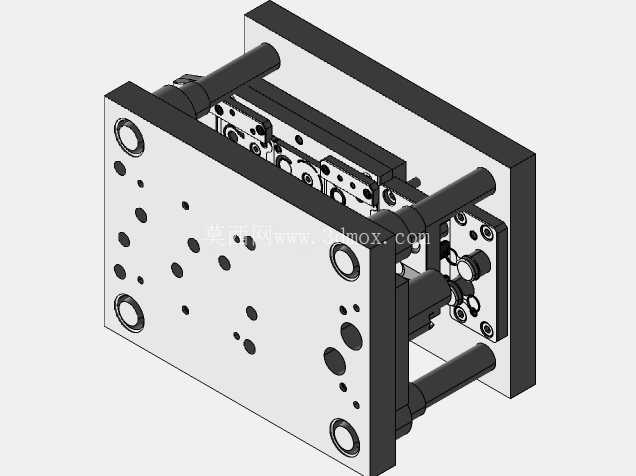

　　这套适配Ripcap类零件加工的渐进冲压模具，核心面向大批量薄壁五金盖类零件的连续冲压生产场景，在日用五金包装配件、小型密封端盖的冲压产线中应用广泛，可在单台压力机的单次行程内完成多道冲压工序的连续加工，无需中途转序或人工周转半成品，能大幅降低薄壁小零件加工过程中的变形风险，提升生产节拍的稳定性。从结构设计逻辑来看，整套模具采用典型的后侧导柱模架搭配内导柱辅助导向的结构，上下模座选用45号钢调质处理，保证长期冲压工况下的模架刚性，避免频繁冲次带来的模座变形问题，导柱导套配合精度选用H6/h5间隙配合，可保证各工位凸凹模的对中精度，控制在0.02mm以内，满足薄壁零件冲压时的间隙均匀性要求，防止出现冲裁毛刺、拉伸起皱等常见冲压缺陷。

　　模具的工位排布遵循冲压工艺顺序，依次完成冲定位孔、冲裁外形余料、拉伸成型、整形、落料的工序流转，每个工位都设置了独立的弹压卸料装置，卸料板采用Cr12MoV材料淬火处理，硬度控制在58-62HRC，既可以在冲压前压紧带料防止料带窜动，又能在冲压完成后将箍在凸模上的料带顺利卸下，避免带料随凸模上行造成工位错位。模具的安装边界适配常规开式压力机的工作台尺寸，模柄直径选用标准φ50规格，可直接匹配多数160kN及以上吨位开式冲床的滑块安装孔，上下模座的安装槽采用标准T型槽间距设计，无需额外加工转接板即可完成装夹，模具闭合高度控制在220mm，适配多数常规冲床的闭合高度调节范围，不需要对设备进行额外改造即可投入生产。

　　在实际生产使用中，这套模具的送料步距控制精度由导正销与侧刃共同保证，侧刃先在料带侧边冲出定距缺口，后续每个工位的导正销插入预冲的定位孔中修正送料误差，可将步距误差控制在0.01mm以内，保证每个工位的加工位置一致性，避免出现孔位偏移、成型错位的问题。模具的凸模固定采用快换式压板结构，当某一工位凸模出现磨损或崩刃时，不需要拆卸整套模具，只需松开对应位置的压板即可更换凸模，大幅减少设备停机维护的时间，适配大批量连续生产的运维需求。凹模采用镶拼式结构，将易磨损的冲裁刃口部分单独制作成镶块，选用硬质合金材料提升刃口耐磨性，当刃口磨损到需要修磨的程度时，只需拆下对应镶块进行修磨或更换，不需要更换整块凹模板，降低长期生产的耗材成本。

　　针对Ripcap类零件的薄壁拉伸特性，模具在拉伸工位设置了独立的压边力调节装置，通过矩形弹簧提供可调节的压边力，可根据不同厚度的料带调整压边力大小，避免压边力过大造成拉伸开裂，或是压边力过小造成拉伸起皱的问题，拉伸凸模上还设计了透气孔，防止拉伸过程中模腔内部形成负压，导致零件脱模时出现变形。整套模具的废料排出通道采用斜槽设计，冲裁产生的废料可顺着斜槽直接滑入设备下方的废料收集箱，不会在模腔内堆积造成刃口硌伤或是零件压伤的问题，各工位的顶料装置采用独立的顶杆搭配弹簧结构，保证成型后的零件可以顺利从凹模内顶出，顺着料带传递到下一工位，最终落料工位的零件通过压缩空气吹入成品收集盒，实现全流程的连续自动化生产，不需要人工介入取件，既提升生产效率，也避免操作过程中的安全隐患。在结构细节设计上，模具的所有紧固螺钉都选用12.9级高强度内六角螺钉，销钉选用磨削加工的圆柱销，保证模板之间的定位精度与连接刚性，卸料板上设置了小导柱与小导套配合，对细小凸模起到辅助导向保护的作用，避免细长凸模在冲压过程中出现弯曲断裂的问题，提升模具的整体使用寿命。
